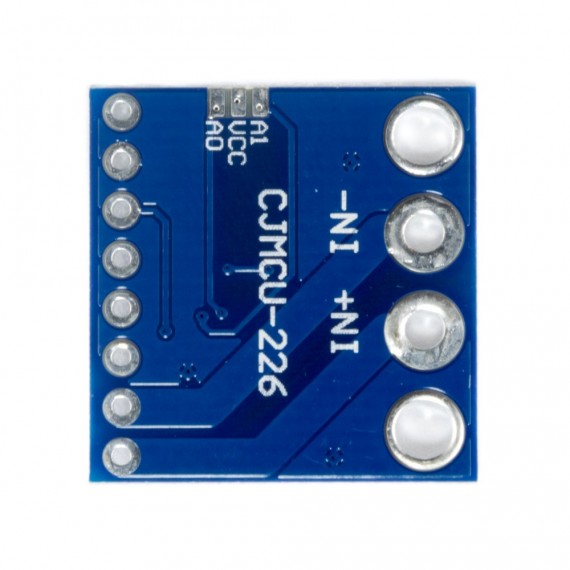

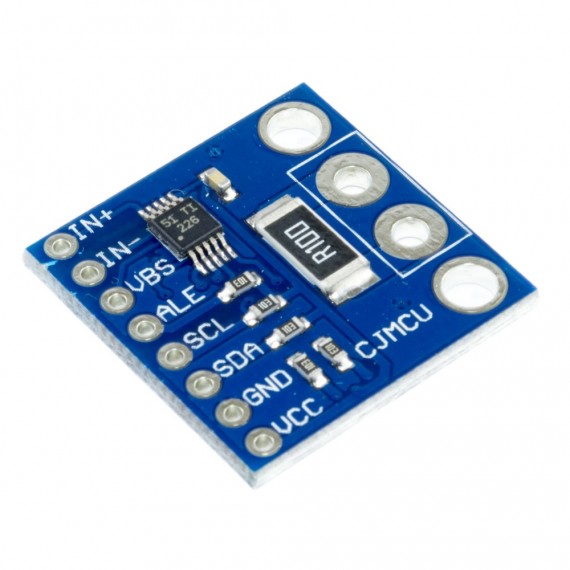

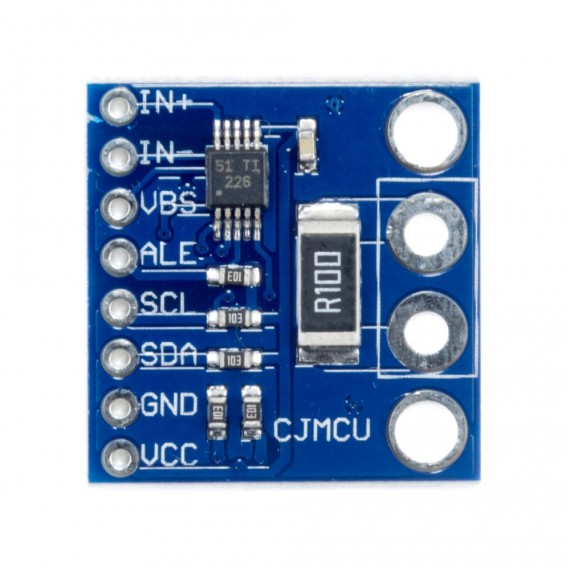

Monitor de corriente voltaje, high/low side INA226
#SKU: 000560
Para medir tanto corriente como voltaje DC, se puede conectar tanto en el lado positivo como en el lado negativo de la carga.
S/ 29,00
A lista de deseos
INFO
El INA266 permite medir simultáneamente el voltaje y corriente DC en el rango de 0 a 36 voltios y 0 a 819 miliamperios a través de una interfaz I2C. El módulo INA226 incorpora una una resistencia Shunt en placa para medir la corriente de 0,1 ohmios y 1%.
El INA266 se caracteriza por medir la corriente en el lado negativo o en el lado positivo de la carga a diferencia del INA219 que solo se conecta en el lado positivo.
El ADC interno del INA266 es de 16 bits que proporciona una resolución de 0.025mA en un rango de 819.2mA. Es posible aumentar el rango cambiando la resistencia shunt.
ESPECIFICACIONES TÉCNICAS
- Voltaje de alimentación: 2.7V-5.5V DC
- Voltaje de medición: 0V-36V
- Corriente de medición: 819.2 mA (máx.)
- Resolución: 0.025mA
- Interfaz: I2C compatible con 3.3V y 5V
- Dirección I2C: 0x40 (Modificable con puentes A0 y A1)
- Resistencia Shunt: 0.1 Ohm

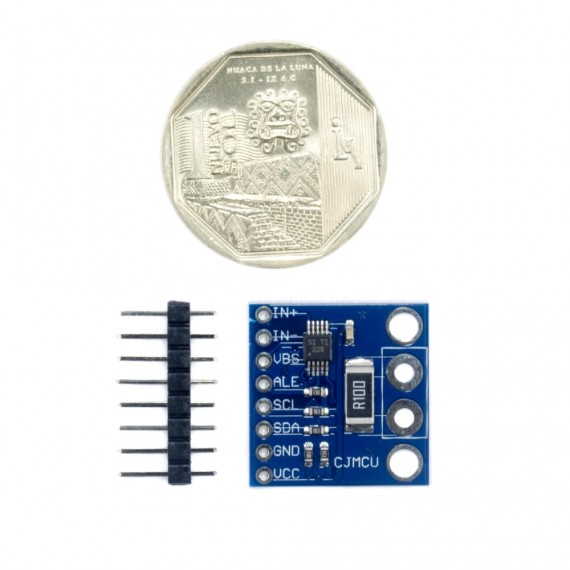

- Dimensiones: 21*21 mm
- Peso: 5 gramos
FEATURES
- High-precision voltage, current, and power monitoring module using INA226 sensor.
- 16-bit ADC resolution ensures accurate and stable real-time measurements.
- Supports I²C communication with Arduino, Raspberry Pi, ESP32, and STM32.
- Measures both high-side and low-side currents for flexible circuit integration.
- Wide input voltage range up to 36V with ultra-low offset voltage (10µV).
- Ideal for battery management, IoT, robotics, and energy monitoring projects.
APLICACIONES
- Battery Management Systems: Accurately track voltage and current in power banks and EV systems.
- IoT Devices: Optimize power consumption and monitor energy usage in connected systems.
- Industrial Equipment: Monitor power draw and performance in automation and machinery.
- Energy Efficiency Projects: Measure power usage to improve energy conservation in homes or factories.
- Robotics: Track and regulate power consumption in motors and controllers.
- Overcurrent Protection: Implement automatic cutoff or alert systems in electronic circuits.
- Educational & Research Projects: Ideal for electronic diagnostics and circuit performance analysis.
