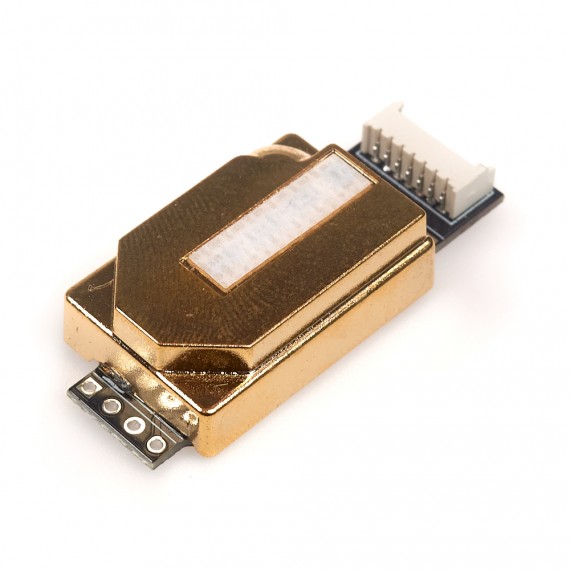

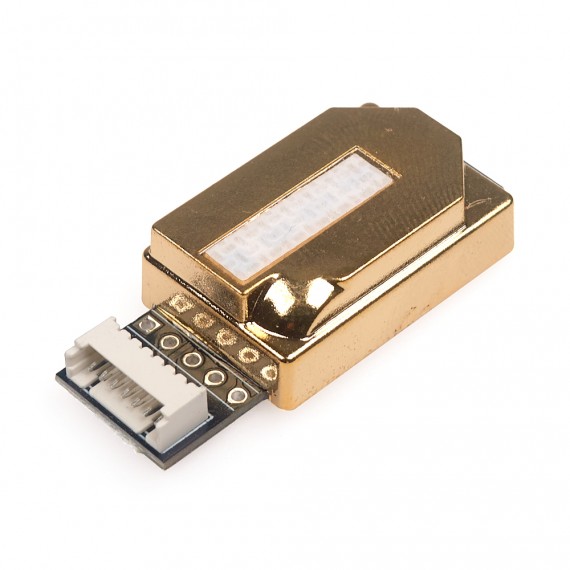

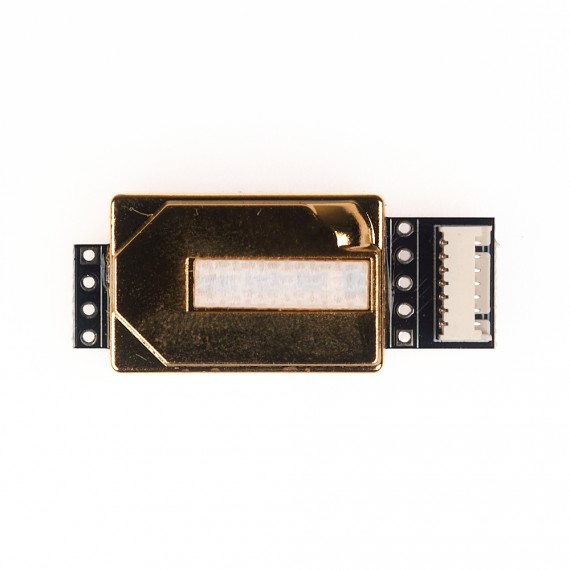

Sensor MH-Z19 (compatible) gas CO2

INFO

El sensor MH-Z19 mide la concentración de Dióxido de Carbono (CO2) en el aire. Posee un rango de 0 a 5000ppm, compensación por temperatura y la medición es independiente del nivel de oxígeno. Posee dos tipos de salida: UART y PWM.

A diferencia de los sensores de gas MQ que utilizan la variación de una resistencia dependiendo del gas (electroquímicos), el sensor MH-Z19 utiliza un sensor infrarrojo no dispersivo (NDIR). Dentro del sensor se encuentra una pequeña cámara donde el gas es sometido a luz infrarroja, el gas CO2 absorbe determinada longitud de onda en el haz de luz IR de acuerdo a la concentración de gas y el sensor mide la diferencia dentro de esta longitud de onda, entregando la concentración de CO2 en partes por millón (ppm).

ESPECIFICACIONES TÉCNICAS

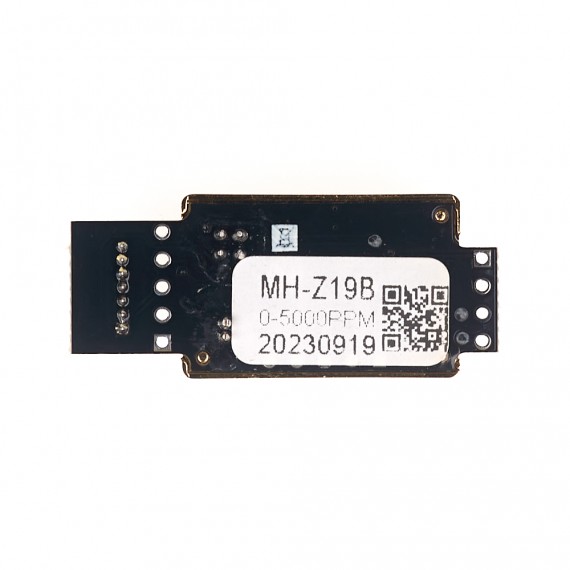

• Modelo: MH-Z19B Compatible
• Voltaje de Operación: 3.6 - 5.5V DC
• Voltaje de interfaz: 3.3V
• Consumo de corriente: <18 mA
• Interfaz: UART, PWM
• Rango de medición: 0-5000ppm
• Precisión: 5% (50ppm)
• Principio: NDIR
• Tiempo de precalentamiento: 3min
• Temperatura de trabajo: 0-50°C
• Humedad de trabajo: 0-95% HR

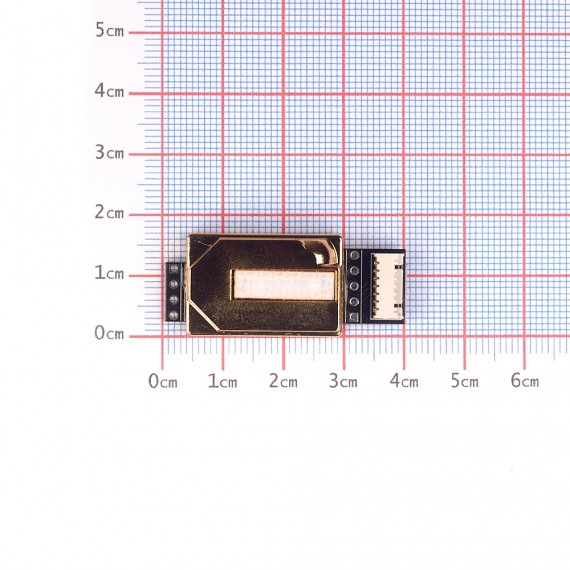

• Dimensiones: 33*20*9mm
• Peso: 21g
• Vida útil: 3 años
