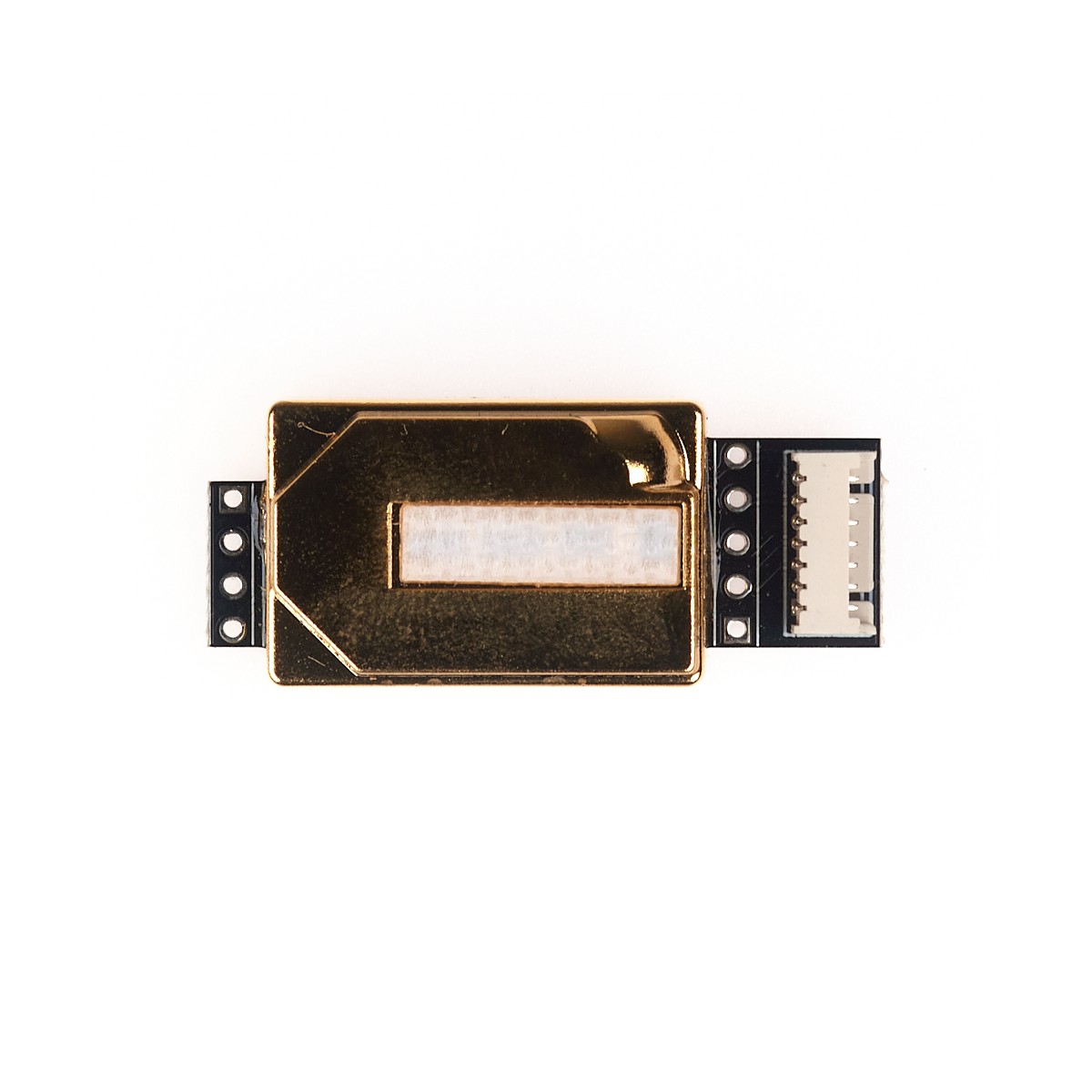

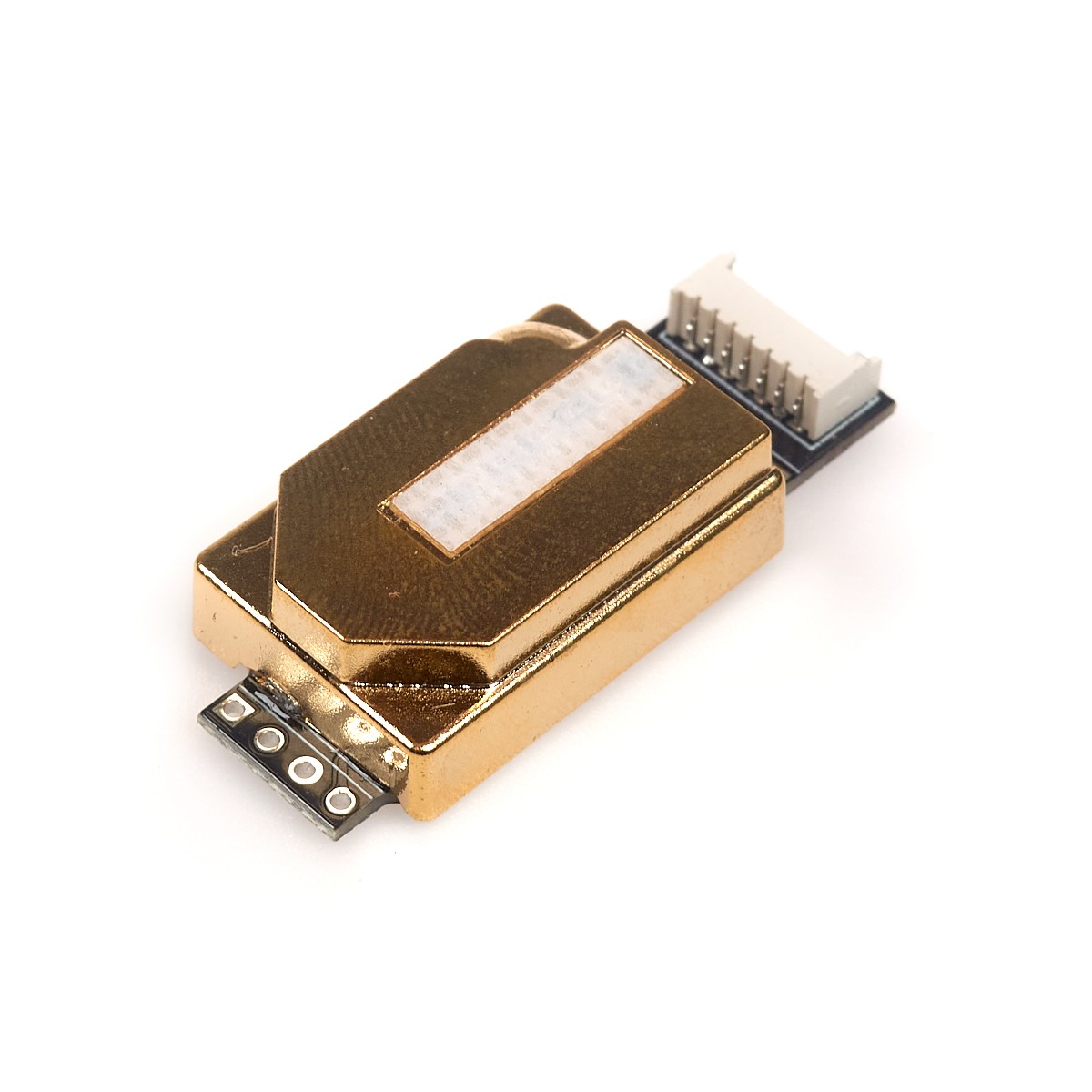

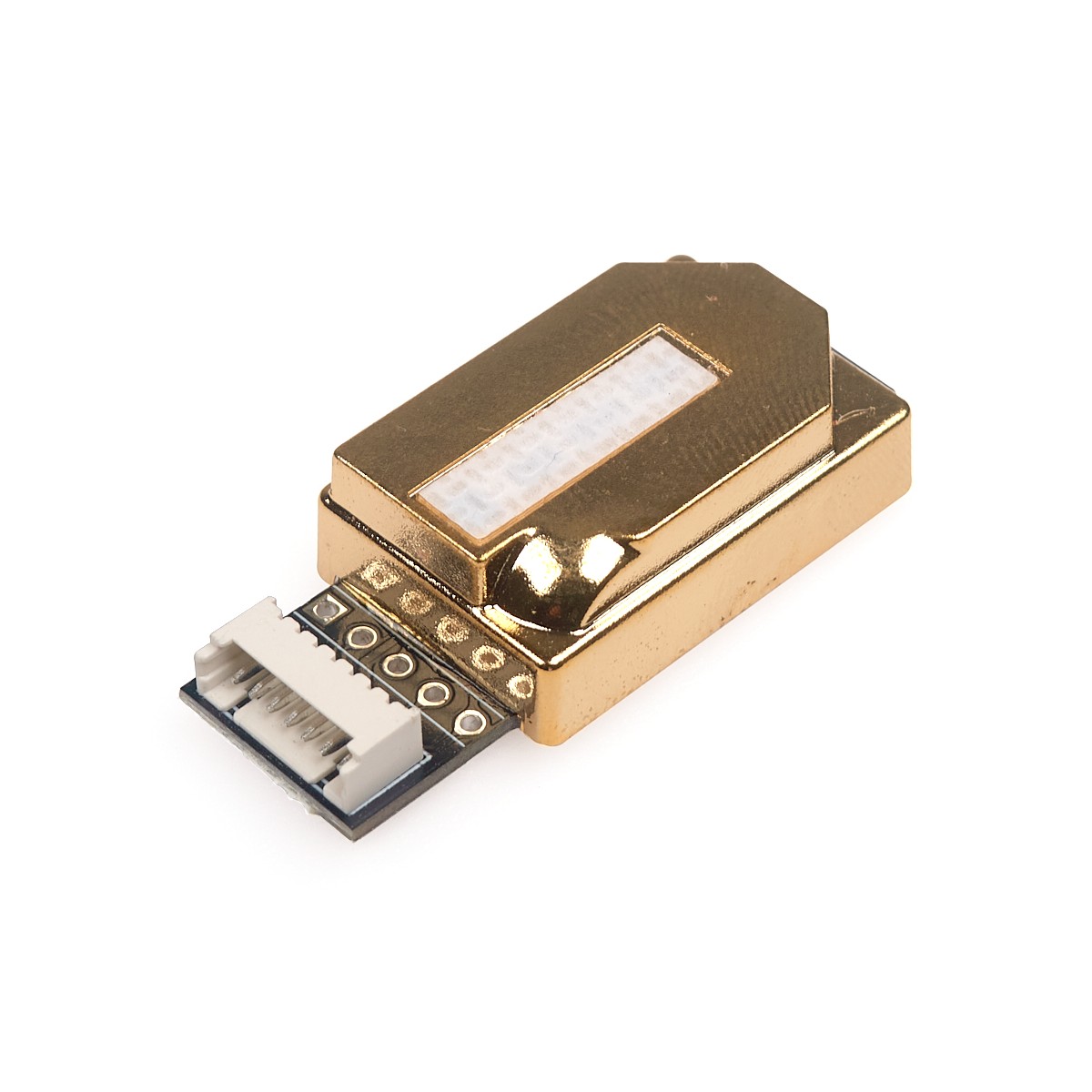

Sensor MH-Z19 gas CO2 Dióxido de Carbono (compatible)

INFO

El MH-Z19 es un sensor NDIR que mide la concentración de gas Dióxido de Carbono (CO2) en el aire. Posee un rango de medición entre 0 a 5000 ppm, compensación por temperatura y la medición es independiente del nivel de oxígeno. Posee dos tipos de salida: UART y PWM.

A diferencia de los sensores de gas MQ que utilizan la variación de resistencia dependiendo del gas (electroquímicos), el sensor MH-Z19 utiliza un sensor infrarrojo no dispersivo (NDIR). Dentro del sensor se encuentra una pequeña cámara donde el gas es sometido a luz infrarroja, el gas CO2 absorbe determinada longitud de onda en el haz de luz IR de acuerdo a la concentración de gas y el sensor mide la diferencia dentro de esta longitud de onda, entregando la concentración de CO2 en partes por millón (ppm).

Ideal para uso en sistemas de refrigeración/aire acondicionado, domótica, monitor de calidad de aire, purificadores de aire, minería.

ESPECIFICACIONES TÉCNICAS

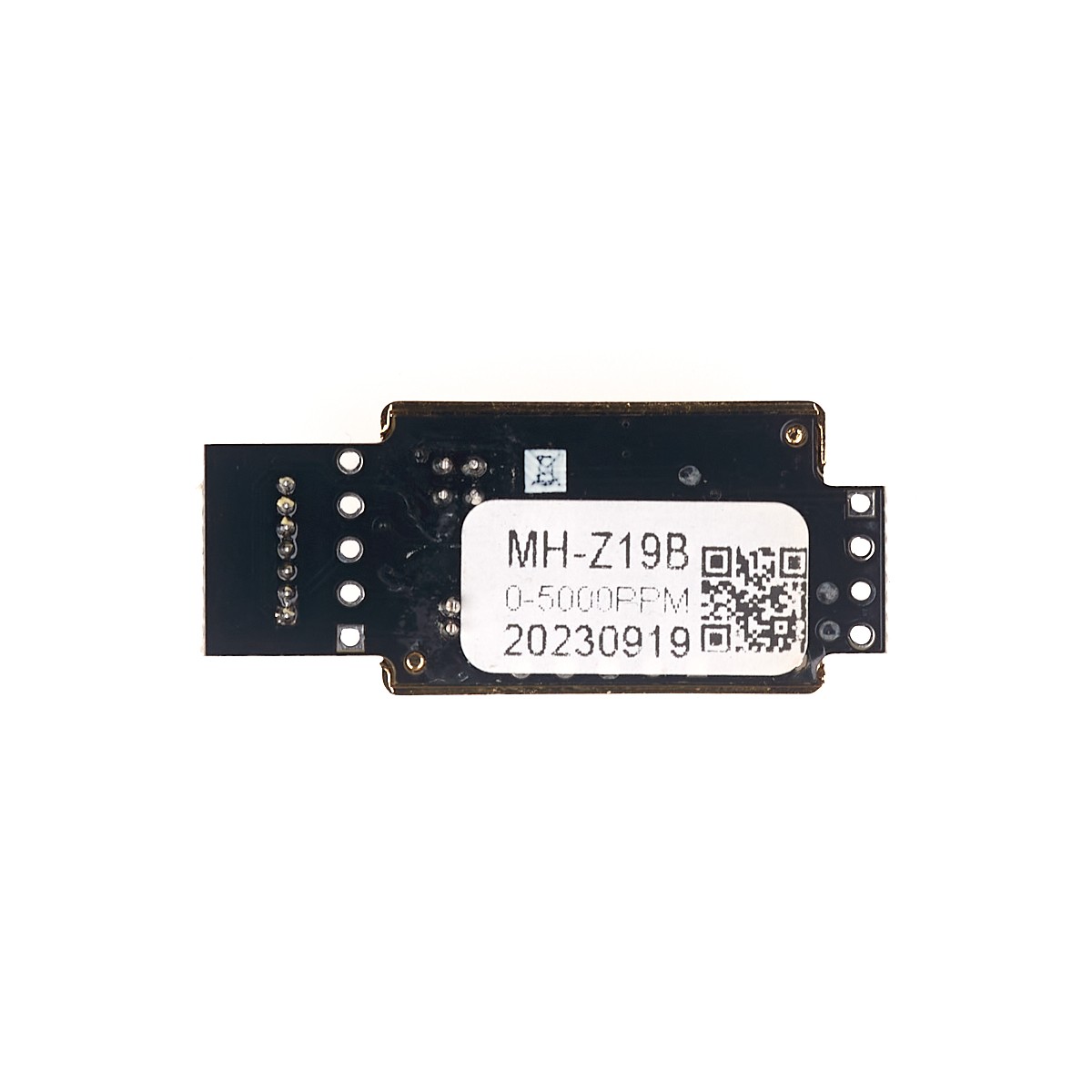

• Modelo: MH-Z19B Compatible
• Voltaje de Operación: 3.6 - 5.5V DC
• Voltaje de interfaz: 3.3V
• Consumo de corriente: <18 mA
• Interfaz: UART, PWM
• Rango de medición: 0-5000 ppm
• Precisión: 5% (50 ppm)
• Principio de medición: NDIR
• Tiempo de precalentamiento: 3 min
• Temperatura de trabajo: 0-50°C
• Humedad de trabajo: 0-95% HR
• Vida útil: 3 años

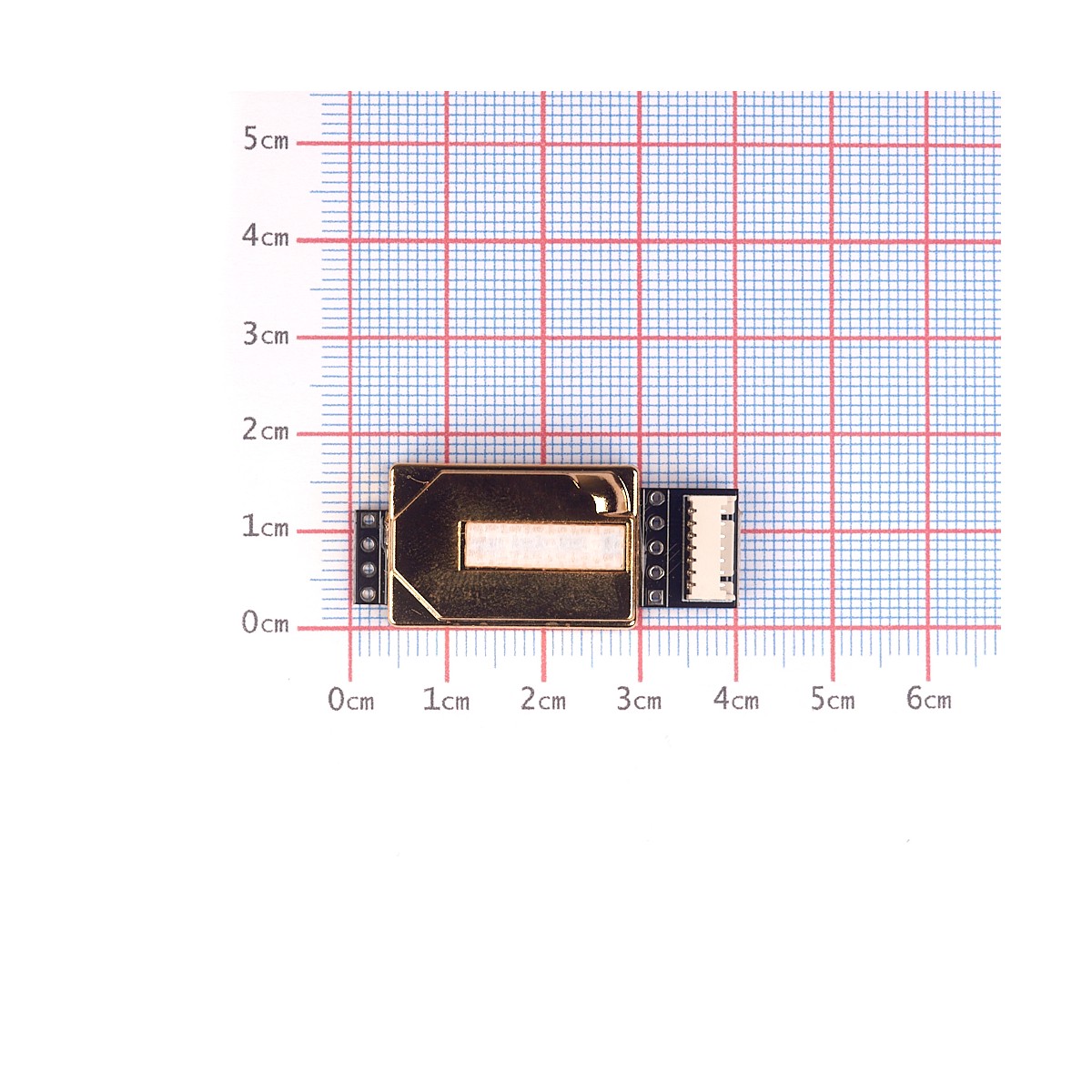

• Dimensiones: 33*20*9 mm
• Peso: 21 gramos

LINKS

• Datasheet MH-Z19
• Datasheet MH-Z19B

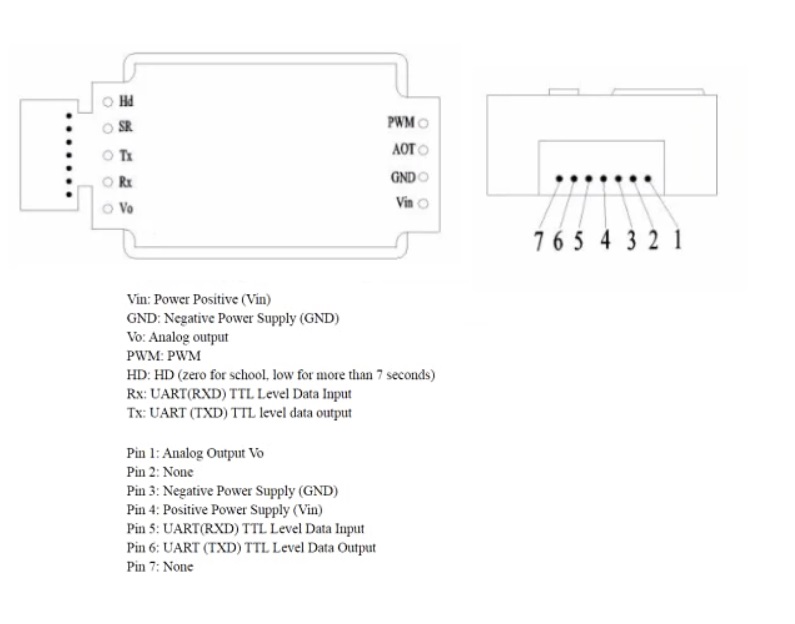

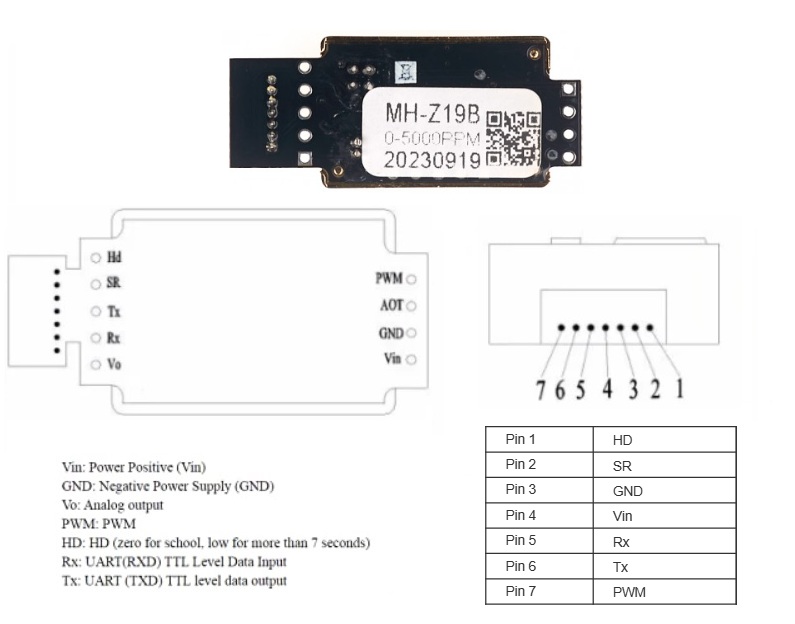

• Pinout
• Proyecto con Arduino y ESP8266
• Artículo: Sensor de Infrarrojo No Dispersivo (NDIR)
• Artículo: NDIR Gas Detection
