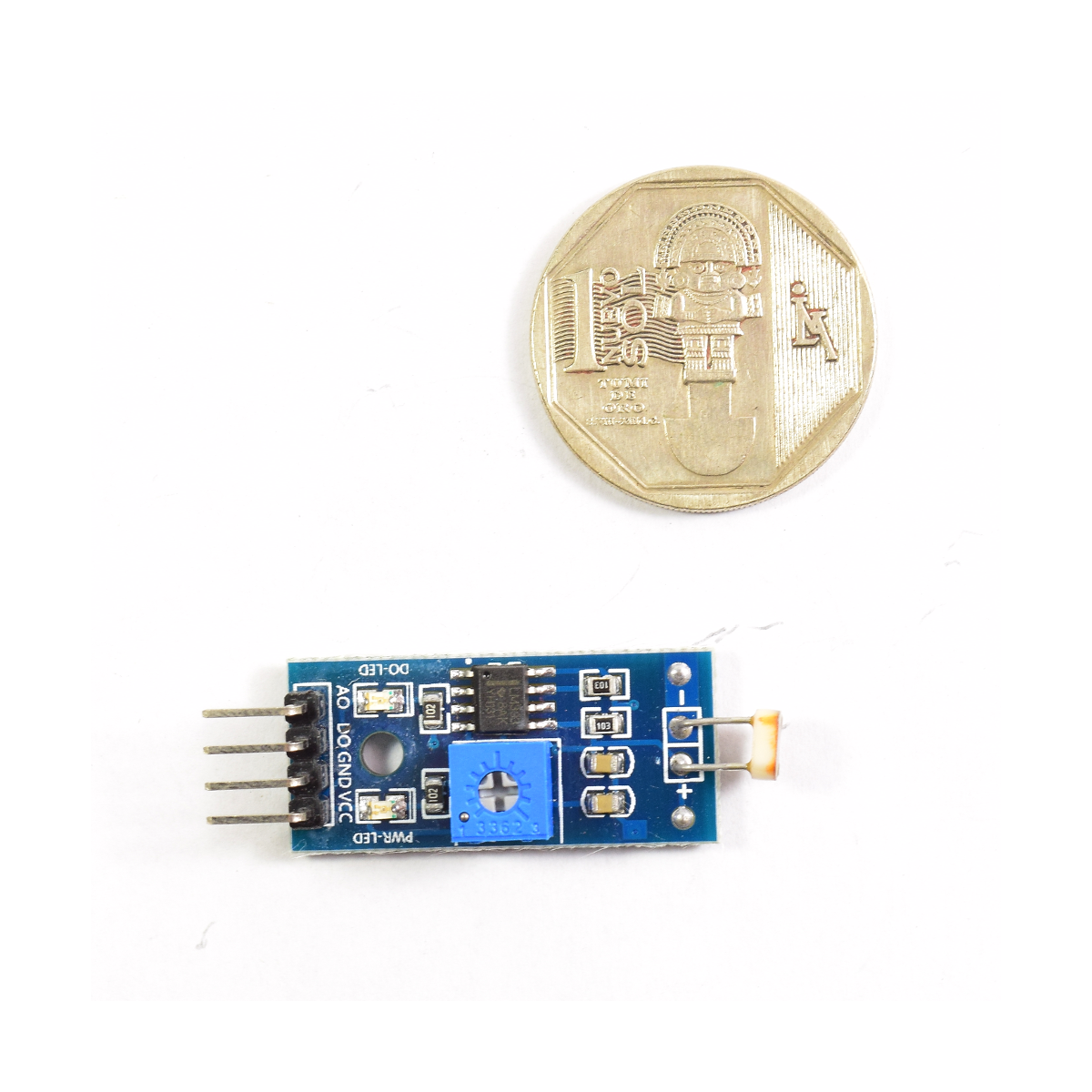

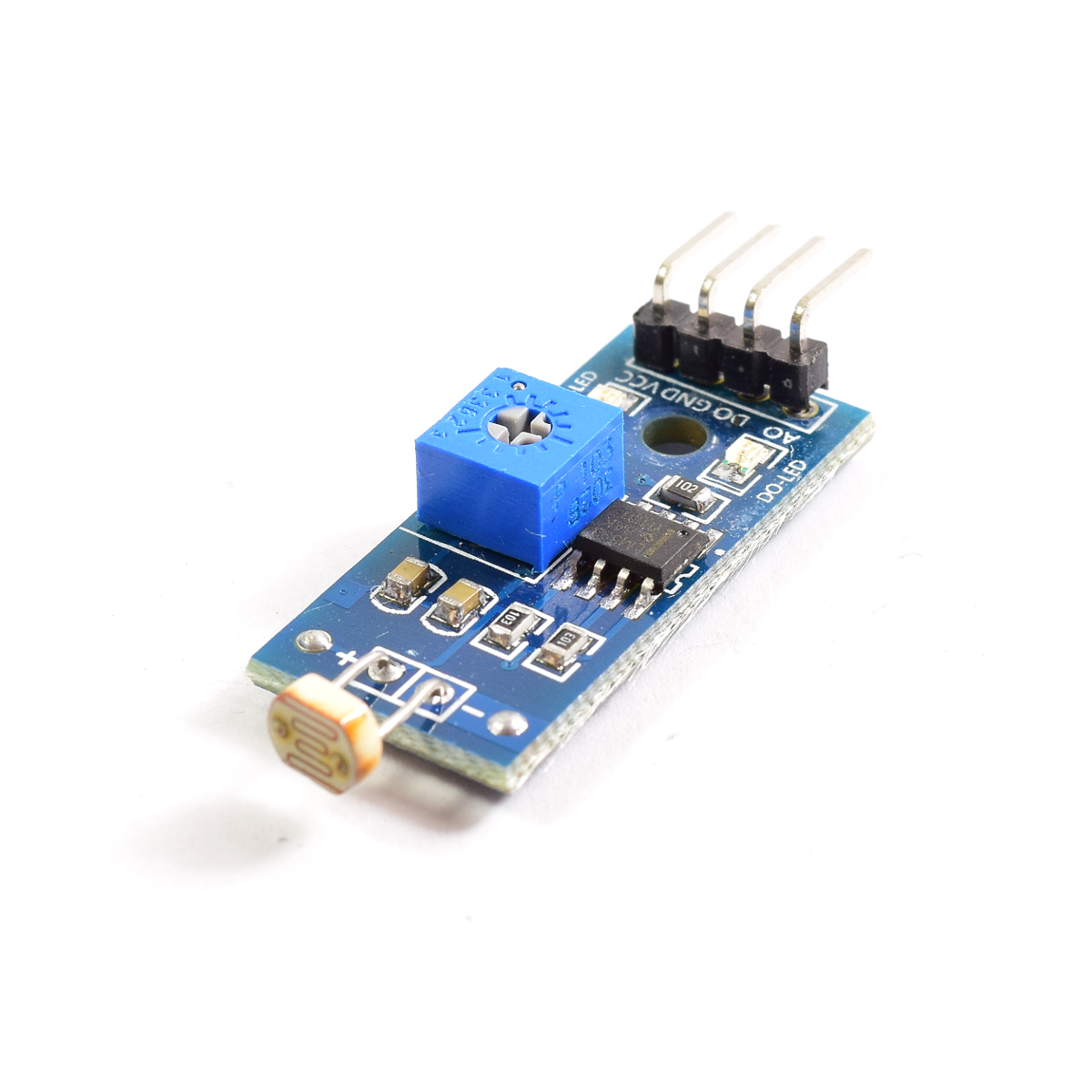

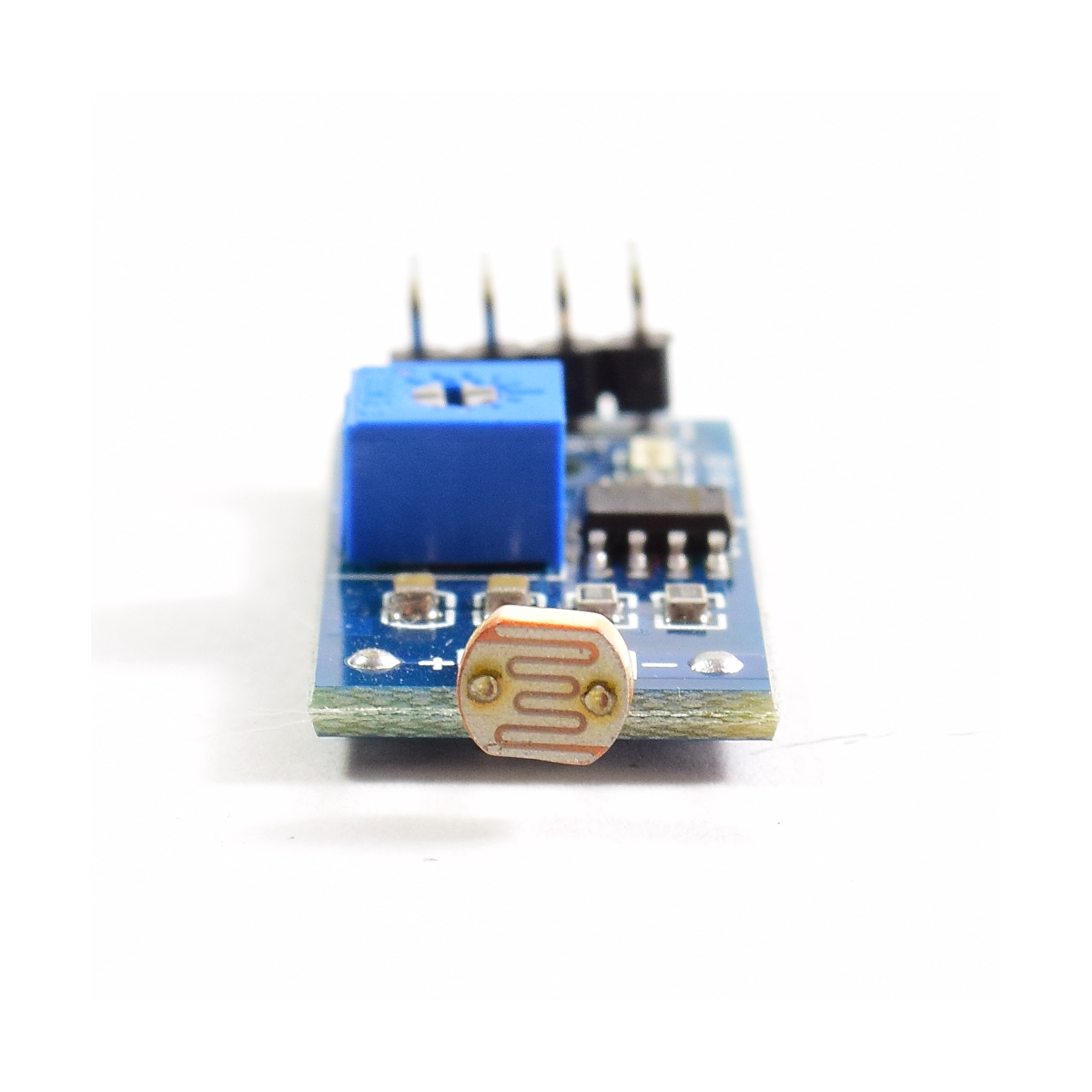

Módulo Sensor LDR - 4 pin

INFO

Sensar la luz ya no será un problema con la ayuda de este módulo LDR. Un LDR es un dispositivo cuya resistencia varía de acuerdo con la cantidad de luz que reciba. Son muy útiles para proyectos de control de iluminación, seguidores solares, interruptores crepusculares, etc.

El Módulo Sensor LDR - 4 pin posee 2 salidas: 1 salida analógica y 1 salida digital. La salida analógica es un divisor de tensión en el rango 0V a VCC. La salida digital del módulo posee solo 2 estados: activo/apagado (ON/OFF), el cambio de un estado a otro depende del umbral(threshold) que se fije con el potenciómetro del módulo. La salida digital puede utilizarse para controlar un relay y asi realizar una acción dependiente de la intensidad de luz.

ESPECIFICACIONES TÉCNICAS

• Voltaje de Operación: 3.3V - 5V DC
• Conexión de 4 cables: VCC, GND, DO(Digital Output), AO(Analog Output)
• Salida digital(comparador)
• OPAMP en modo comparador: LM393
• Potenciómetro para ajuste de umbral del comparador(threshold)
• LDR: 5528
• Led rojo de encendido y verde de salida digital
• Dimensiones: 35x14 mm
• Peso: 4 gramos

CONEXIÓN

• VCC: 3.3V - 5V
• GND: 0V, Tierra
• DO: Salida digital (TTL)
• AO: Salida analógica (0-VCC)
