Módulo Sensor Infrarrojo Siguelineas YL-70

#SKU: 000101

El módulo posee 4 sensores infrarrojos para utilizarlos fácilmente en proyectos de robótica móvil como seguidores de linea, robots laberinto, robot sumo, velocistas.

Lee masShow less
S/ 20,00
En stock
A lista de deseos
Descripción

INFO

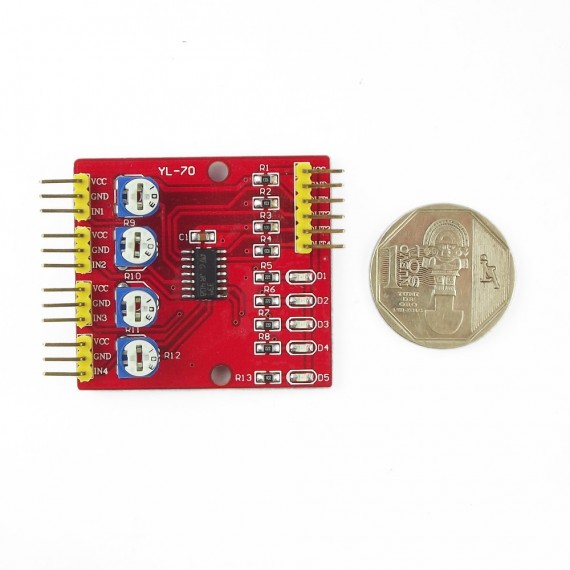

Realizar el sensado de líneas blancas/negras es ahora mucho más sencillo con la ayuda del módulo YL-70 que integra 4 bloques de sensores infrarrojos (YL-73) con su etapa de acondicionamiento y calibración. El módulo principal YL-70 basado en un Opamp LM339, encargado de digitalizar la salida de los sensores para poder trabajar directamente con microcontroladores como PIC o Arduino. El módulo posee 4 leds indicadores de estado de los sensores (detecta/no detecta) y además 4 potenciómetros para regular(calibrar) el umbral de cada sensor.

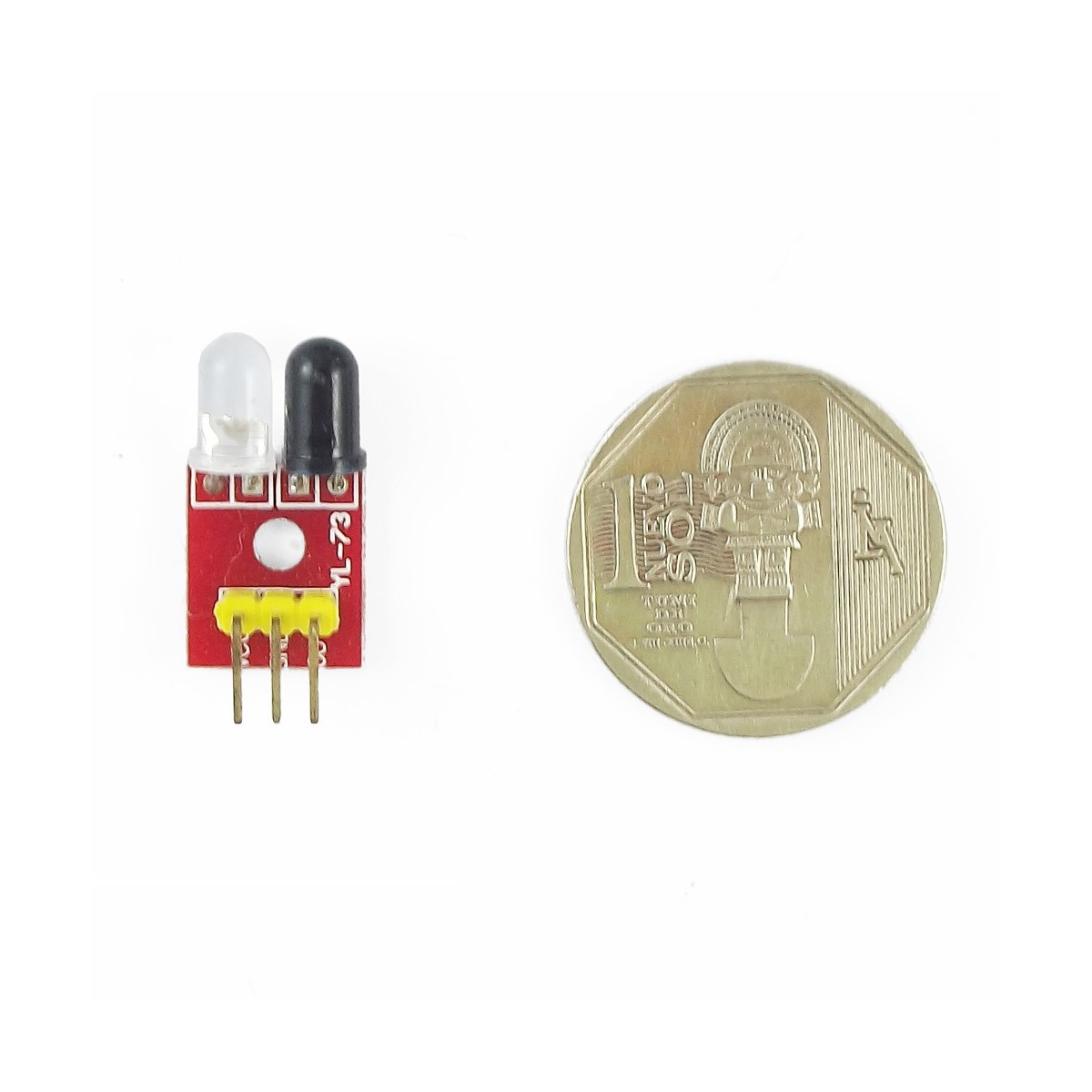

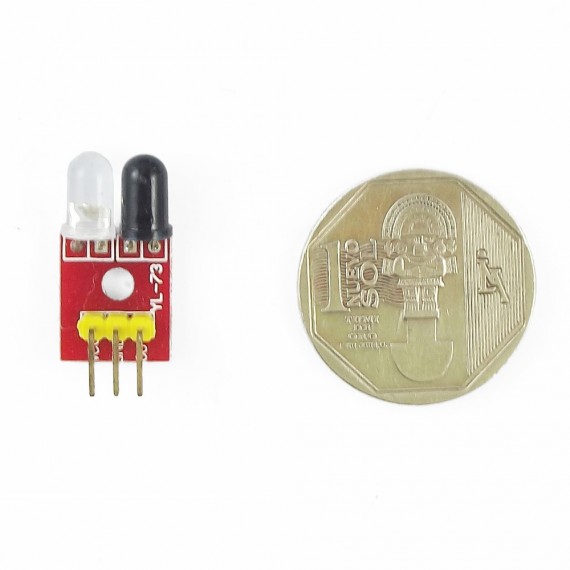

Cada bloque sensor YL-73 está compuesto por un emisor IR y un receptor IR. El emisor IR es un Led infrarrojo que emite un haz de luz infrarroja (invisible para el ojo humano) que al impactar sobre una superficie se refleja y es sensado por el receptor IR (fototransistor), el nivel de luz reflectado varía de acuerdo al color/tipo de superficie. El fototransistor posee una película de filtrado de luz natural (que permite el paso de infrarrojos emitida por los LED).

La instalación de cada bloque Sensor YL-73 debe realizarse orientando el Emisor/Receptor de forma perpendicular (90º) con la superficie a medir, a una distancia entre 2 a 30mm. Es recomendable proteger los sensores de la luz solar, que puede interferir con el buen funcionamiento de los sensores.


ESPECIFICACIONES TÉCNICAS

  • Voltaje de operación: 5V DC
  • Módulo principal: YL-70
  • Bloque sensor: YL-73

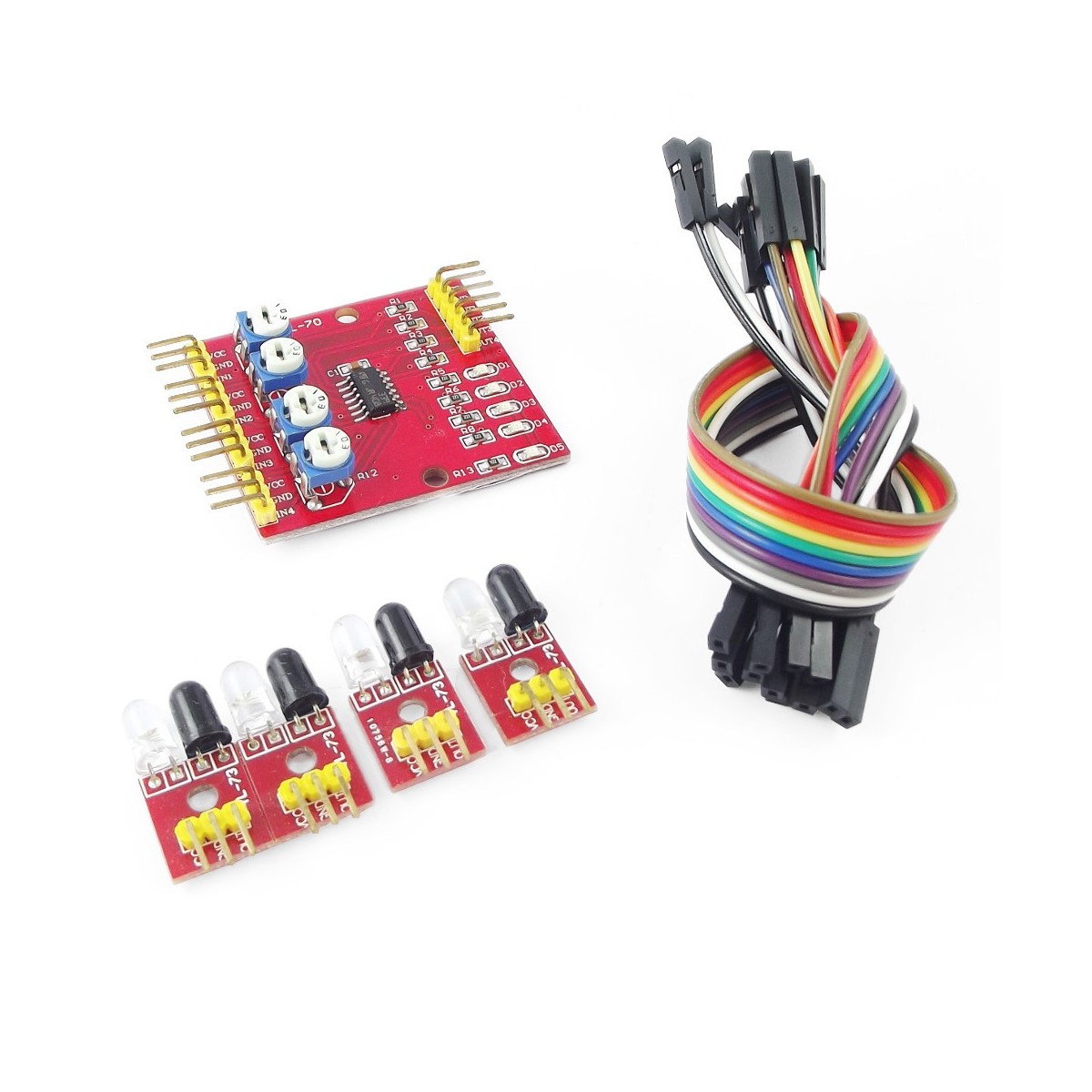

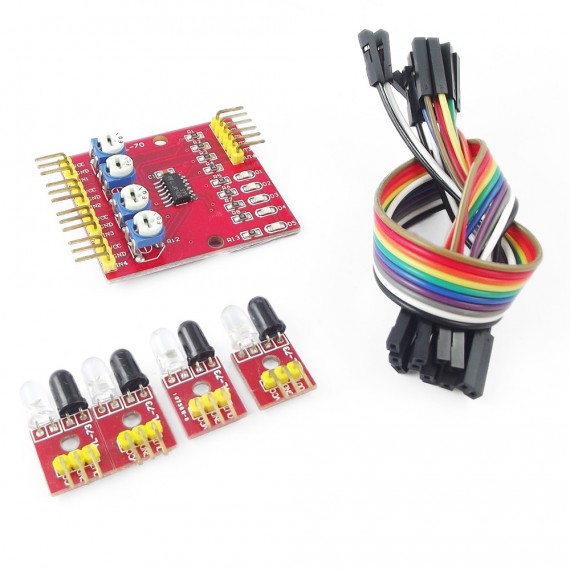

  • Incluye: 1*YL-70, 4*YL-73, 12*cable H-H
  • Chip: Opamp LM339
  • Salida digital TTL
  • Emisor: Led infrarrojo 5mm 503IRC2V-2AD
  • Receptor: Fototransistor PT333-3B
  • Distancia de funcionamiento: 2-30 mm
  • Longitud de onda del emisor: 950 nm
  • Led indicador ON/OFF
  • 4* Led indicador sensor
  • Agujero de montaje: 3mm
  • Dimensiones Placa de control (YL-70): 42*38*12 mm
  • Dimensiones Placa sensor (YL-73): 25*12*12 mm
  • Peso: 25 gramos

CONEXIÓN

  • VCC: 3.3V-5V DC
  • GND: 0V, Tierra
  • OUT1: Salida digital 1
  • OUT2: Salida digital 1
  • OUT3: Salida digital 1
  • OUT4: Salida digital 1

Lee masShow less
