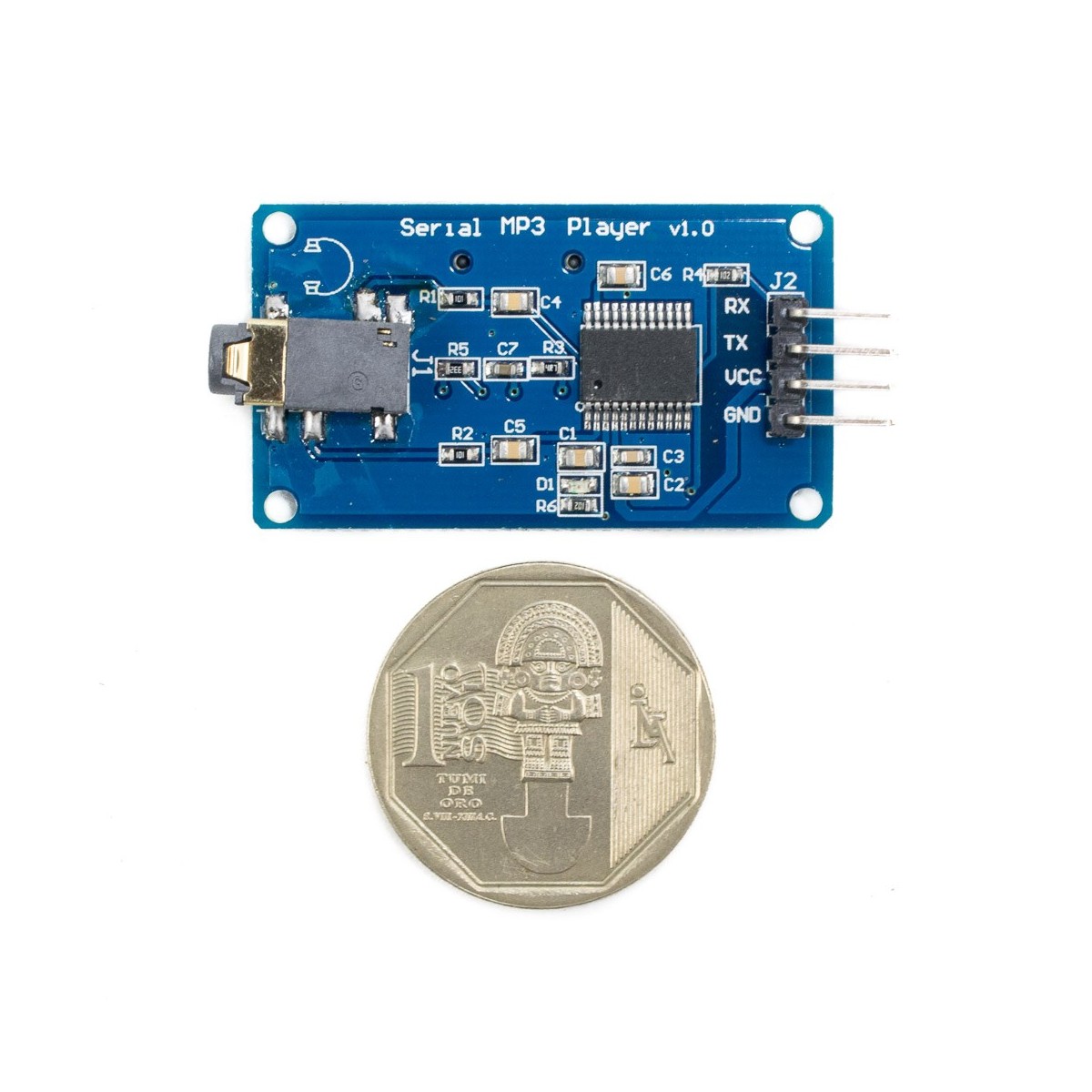

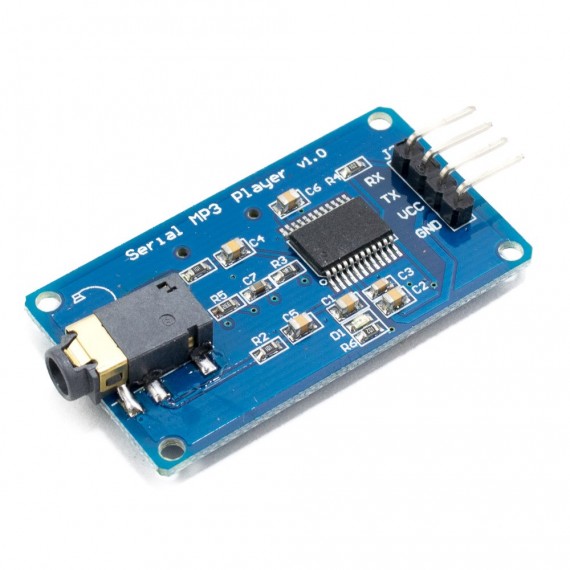

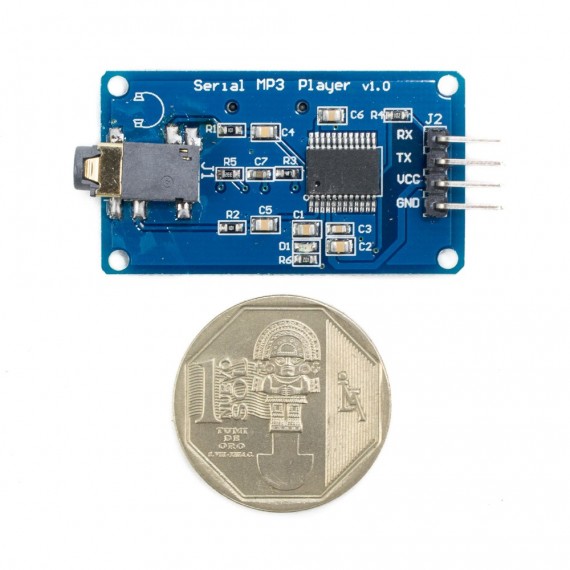

Módulo MP3 YX5300

INFO

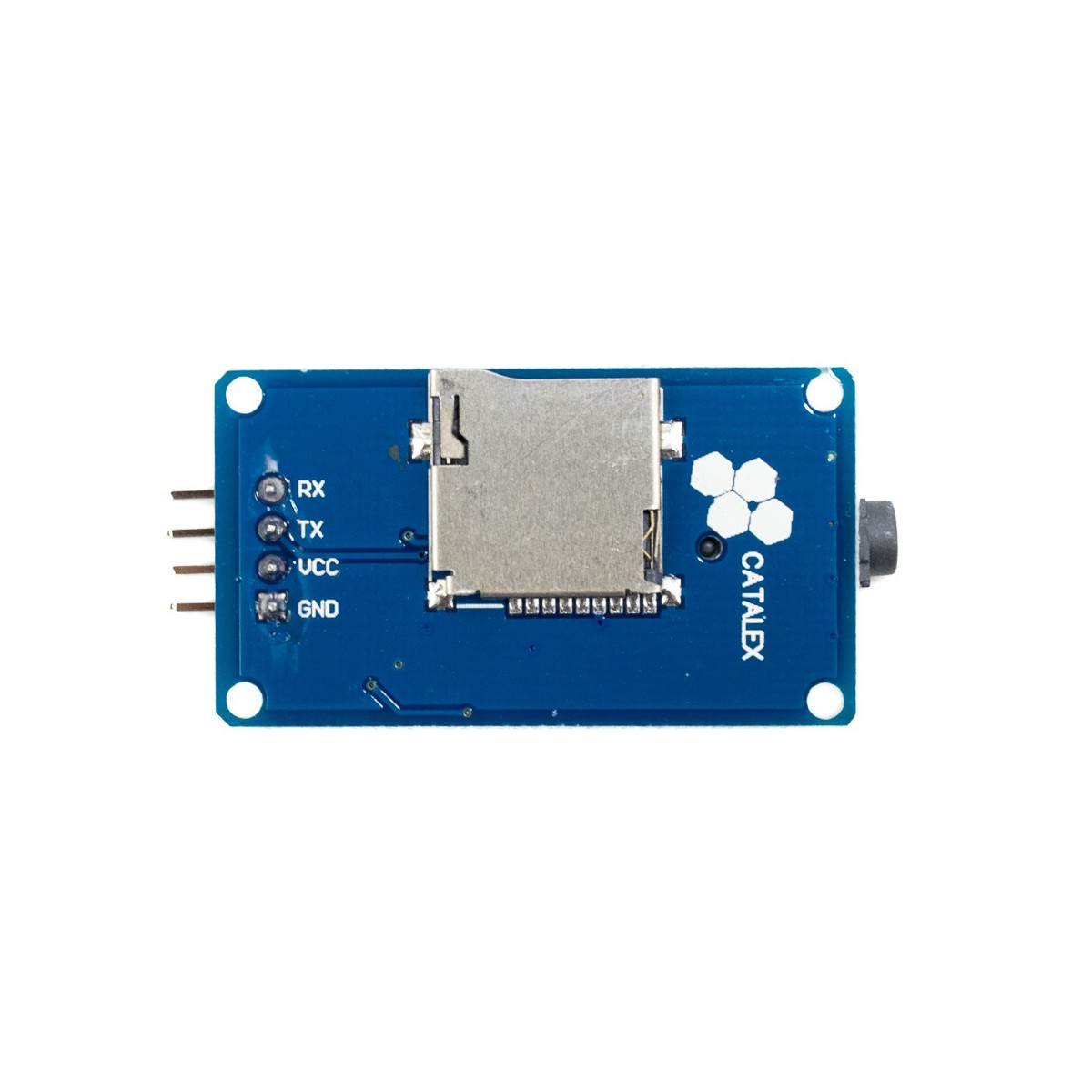

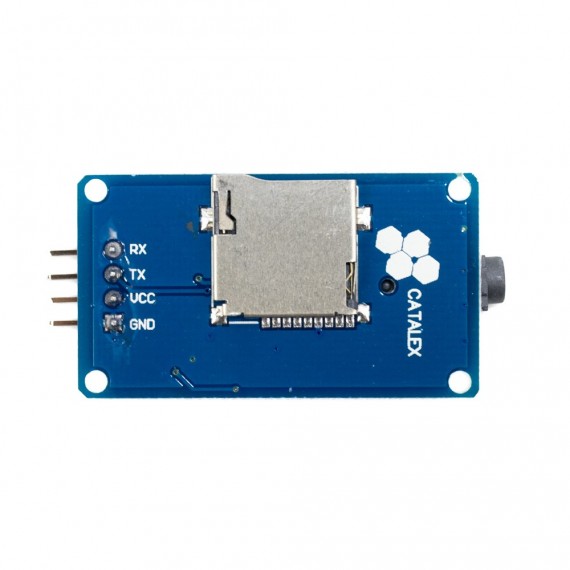

El módulo MP3 YX5300 es un reproductor de archivos MP3/WAV basado en el chip YX5300. Soporta una frecuencia de muestreo de 8kHz hasta 48KHz en archivos de formato MP3 y WAV. Cuenta con un socket para memorias micro SD en el cual almacenarás las pistas de audio. Un microcontrolador puede controlar este módulo mediante un puerto serial UART, realizar acciones como cambiar pista, cambiar volumen, modo de reproducción. También se puede depurar el módulo vía puerto UART. La salida de audio stereo(canal derecho y canal izquierdo) es mediante un Jack de 3.5mm que puede ser conectado a unos auriculares de hasta 300ohm ó a un amplificador externo. La luz LED encendida indica que el módulo está listo para reproducir o en pausa, si la luz parpadea(1Hz) es que está en reproducción.

El módulo MP3 es ideal para uso en instalaciones artísticas, sonido ambiental, sonido interactivo(programado a partir de determinadas acciones del usuario) y más.

ESPECIFICACIONES TÉCNICAS

• Voltaje de alimentación 3.3 - 5 V DC
• Voltaje de control: 3.3 - 5 V
• Corriente máxima: 200mA
• Soporta micro SD (<=2GB) y micro SDHC (<=32GB), en formato FAT16/FAT32
• Tipos de archivos: MP3 y WAV
• Soporta frecuencias de muestreo (kHz): 8 / 11.025 / 12 / 16 / 22.05 / 24 / 32 / 44.1 / 48
• 30 niveles de volumen
• Interfaz digital: Uart Serial TTL
• Velocidad UART: 9600 bps
• Salida audio stereo: Jack 3.5mm
• Dimensiones: 49*24*8.5 mm
• Peso: 5 gramos
