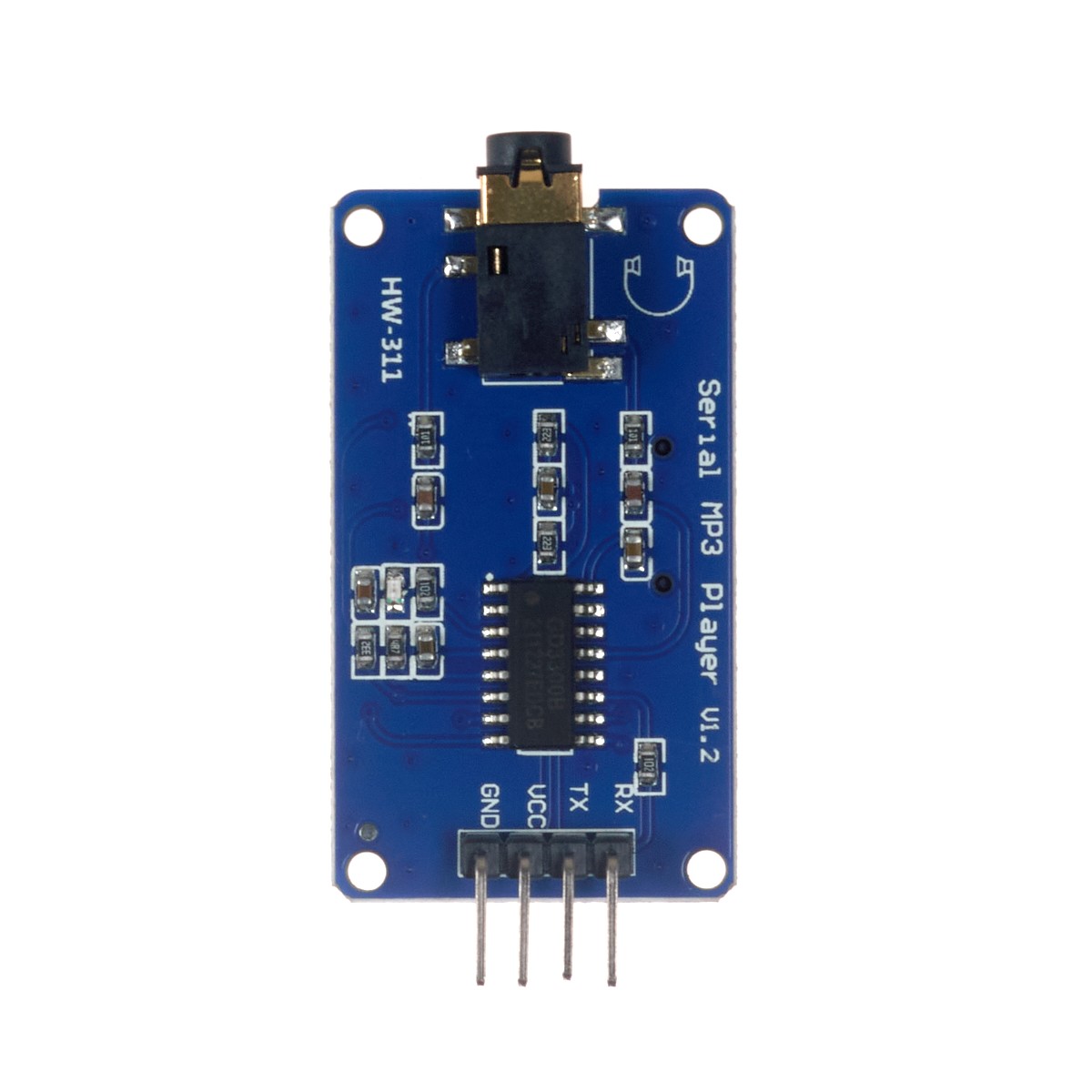

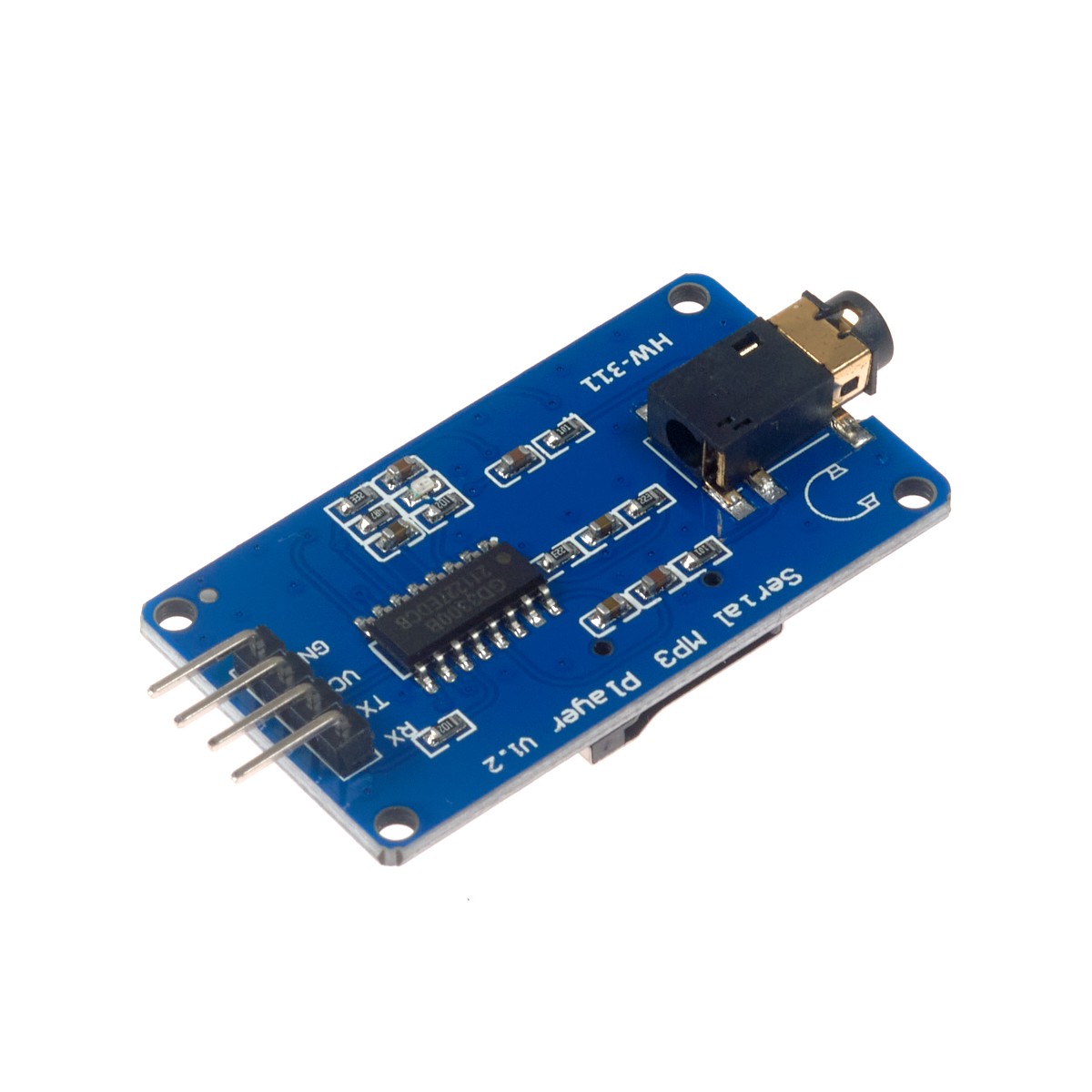

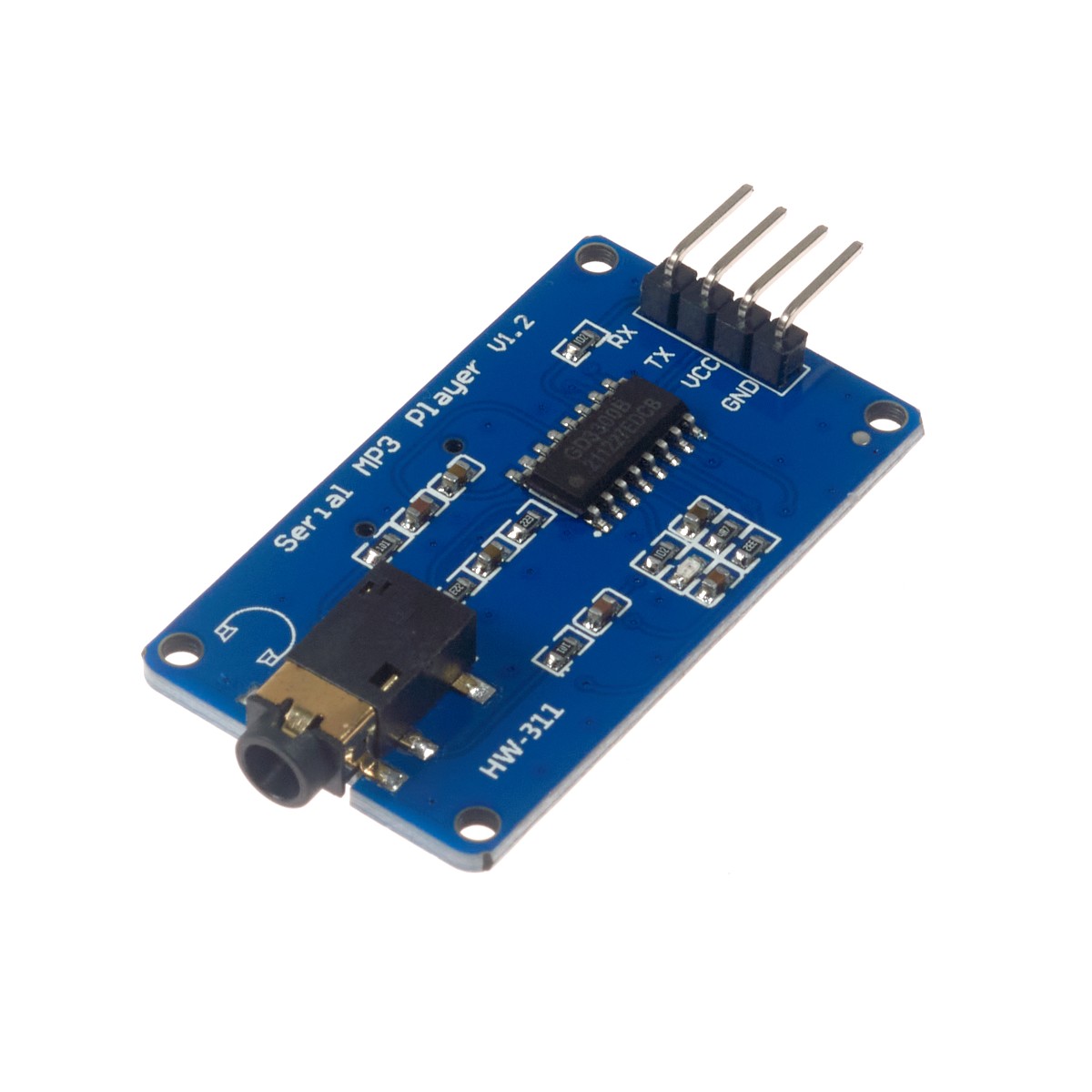

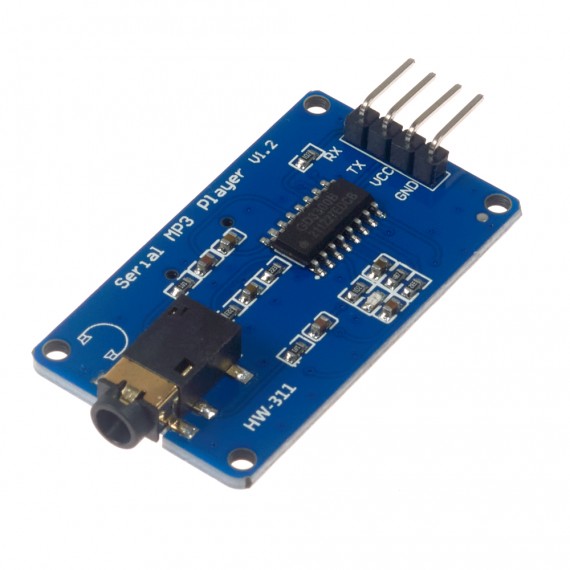

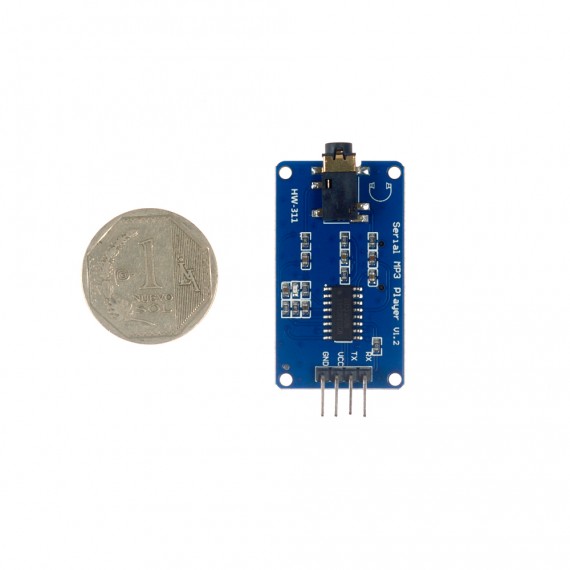

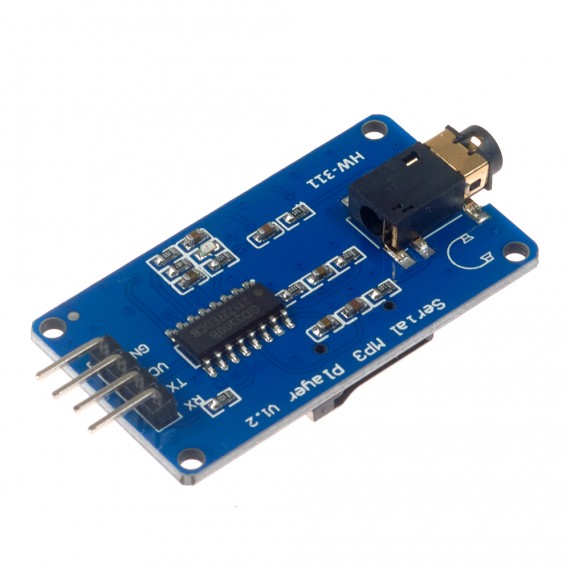

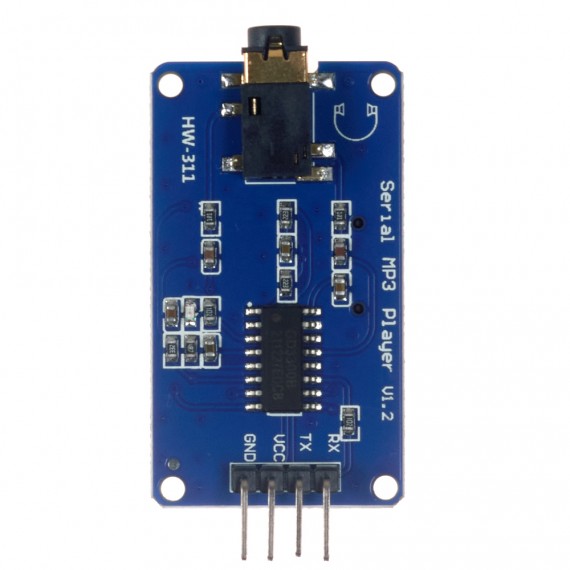

Módulo MP3 MH3028M

INFO

Permite reproducir archivos de audio en MP3/WAV. Comunicación Serial UART. Soporta memoria Micro-SD.

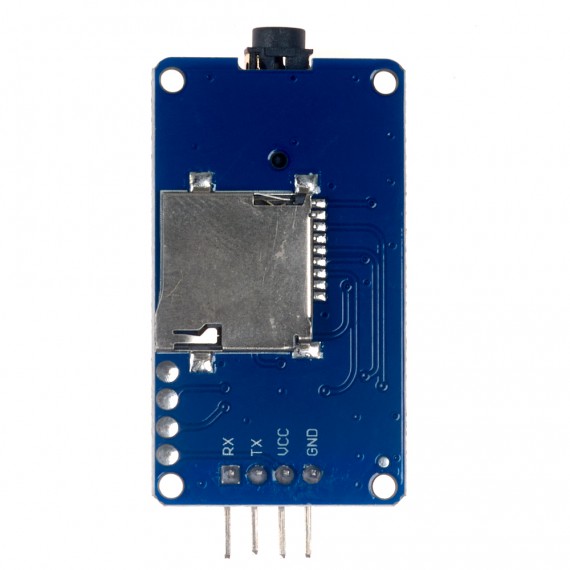

Interfaz de control: es la interfaz UART TTL. Un total de cuatro pines (GND, VCC, TX, RX), GND a tierra, VCC es la fuente de alimentación, TX es el pin TX del chip MP3, RX es el pin RX del MP3 chip. Toma de tarjeta TF: la tarjeta micro sd se puede enchufar. Indicador de reproducción: luz verde. Si está listo para jugar o está en pausa, mantiene la iluminación. Si REPRODUCE, parpadea. Conector para auriculares: se puede conectar con auriculares o amplificador externo. Orificios de montaje: 4 orificios de montaje de tornillo cuyo diámetro es de 2.2 mm, para que el módulo sea fácil de instalar, fácil de combinar con otros módulos.

ESPECIFICACIONES TÉCNICAS

• Voltaje de Operación: 3.3V – 5.2V DC
• Corriente: 200 mA
• Interfaz lógica 3.3V / 5V TTL
• Interfaz digital: Serial UART
• Tipo de tarjeta compatible: Tarjeta Micro SD (<= 2G); Tarjeta SDHC Micro (<= 32G)
• Formato del sistema de archivos Fat16/Fat32
• Uart baud rate 9600 bps
• Formato de archivo de soporte: MP3 / WAV
• Frecuencia de muestreo de soporte (kHz): 8 / 11.025 / 12/16 / 22.05 / 24/32 / 44.1 / 48
• volumen ajustable de 30 clases
• Dimensiones  mm
• Peso: 5 gramos
