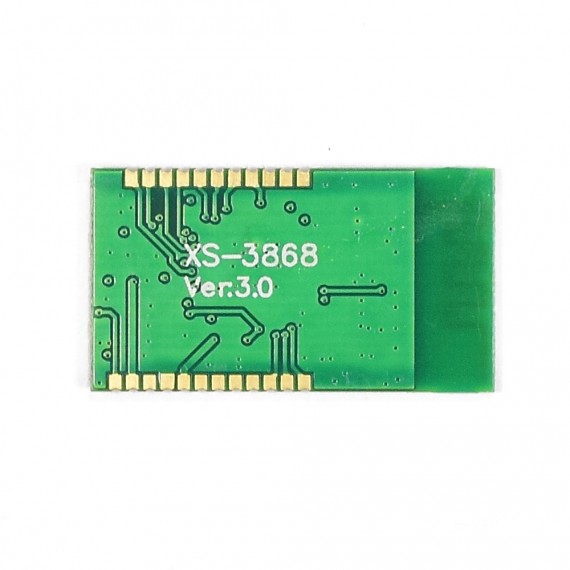

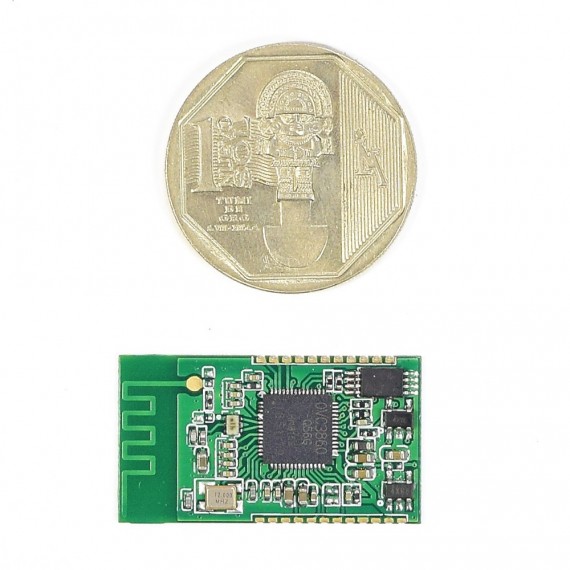

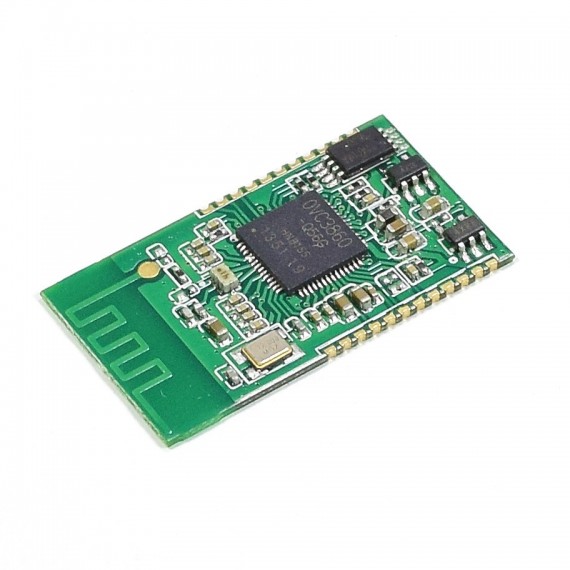

Módulo Audio Bluetooth Stereo - XS3868

INFO

Transmitir audio de forma inalámbrica ya no será un problema con la ayuda de este magnífico modulo. Construye tus parlantes bluetooth o agrega bluetooth a un viejo equipo de sonido. El módulo soporta los perfiles bluetooth A2DP y AVRCP, de audio de alta calidad y control remoto respectivamente. El módulo permite manejar mediante un puerto serial 6 comandos: play/pause, anterior, siguiente y más.

ESPECIFICACIONES TÉCNICAS

• Chip: OVC3860
• Voltaje de operación: 3.0V – 3.6V DC
• Voltaje UART: 3.3V
• Bluetooth: Versión 2.0
• Perfiles Bluetooth: A2DP y AVRCP
• Frecuencia: 2.402-2.48 GHz
• Antena externa: Conexión a través de pad SMD
• Máx potencia de transmisión: Clase 2 dBm (en la almohadilla de la antena)
• Sensibilidad de recepción: mejor que -82dBm
• Rango distancia: aprox. 10 metros
• Velocidad de datos de hasta 3 Mbps (over the air)
• UART velocidad de Transferencia de DATOS: 9600 bps
• UART: no soporta el control de flujo
• Salida audio stereo L+R (on-chip DAC 20-bit)
• Entrada audio mono para microfono (on-chip ADC 16-bit)
• 6 funciones controlables: encendido, play, siguiente, anterior, subir volumen, bajar volumen
• 2 indicadores de luz para mostrar diferentes condiciones de trabajo
• Dimensiones: 30*17*3.4 mm
