Amplificador digital I2S (Inter-IC Sound) ideal para proyecto que trabajan con audio digital
El protocolo I2S (Inter-IC Sound) se usa para la transferencia de audio entre dispositivos digitales, no confundir con el protocolo I2C que es un protocolo de baja velocidad, el I2S esta diseñado específicamente para transferencia de datos de audio, no todos los microcontroladores traen interfaz I2S, por lo general solo procesadores de 32bits por la velocidad que requiere, como por ejemplo Arduino Due, Arduino MKR Zero, Arduino MKR100, ESP8266, ESP32, Raspberry Pi, entre otros.

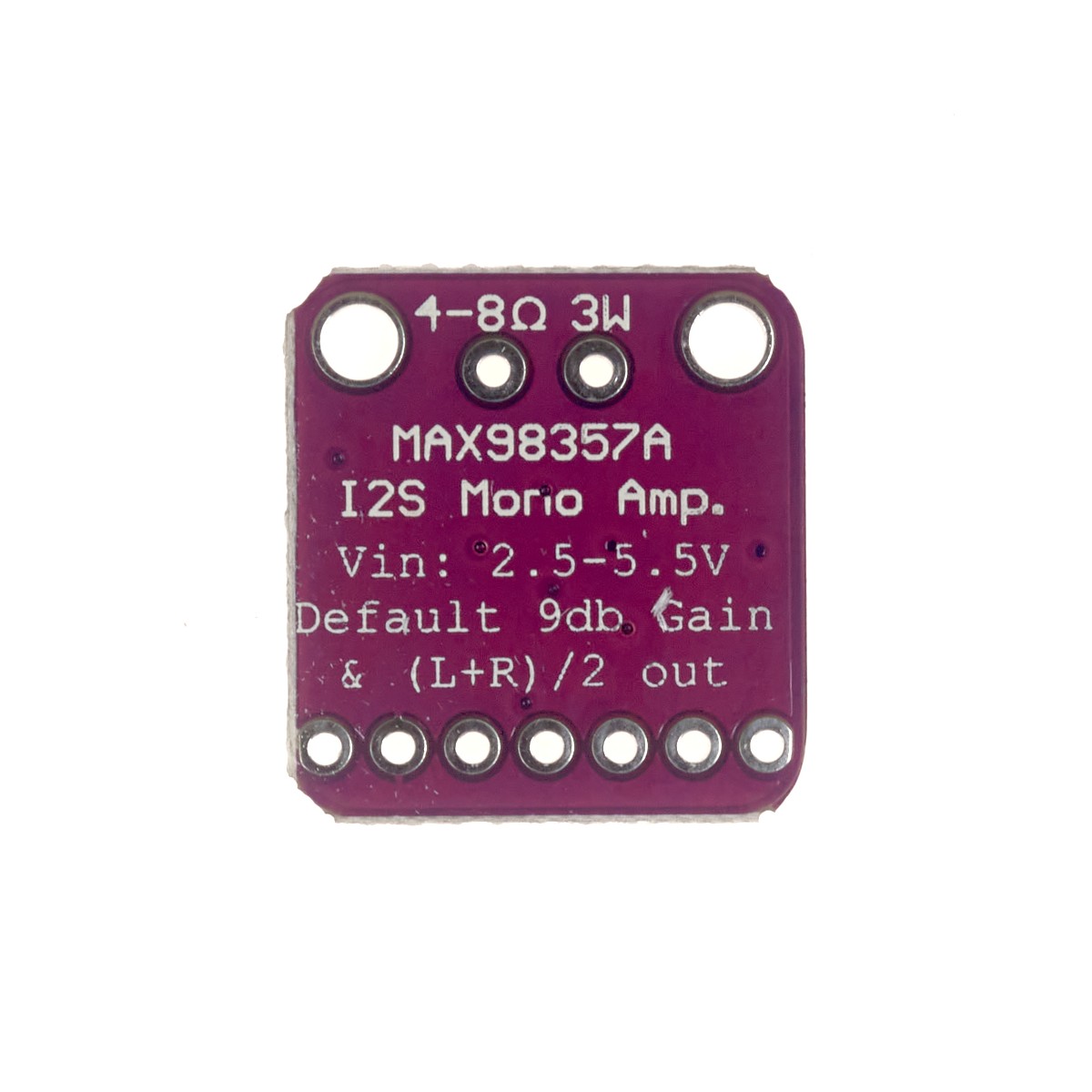

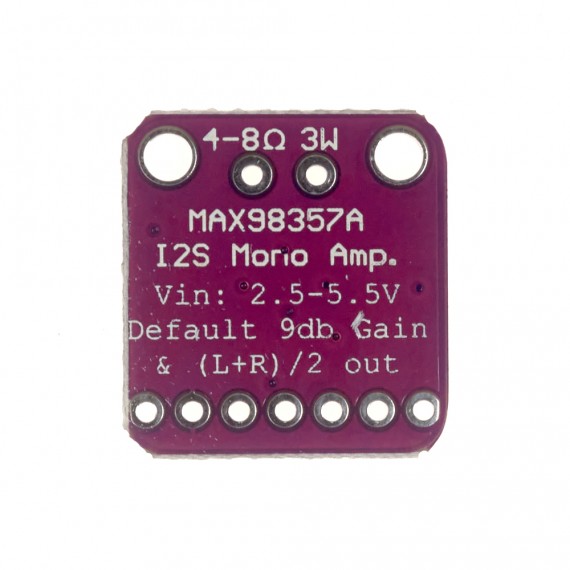

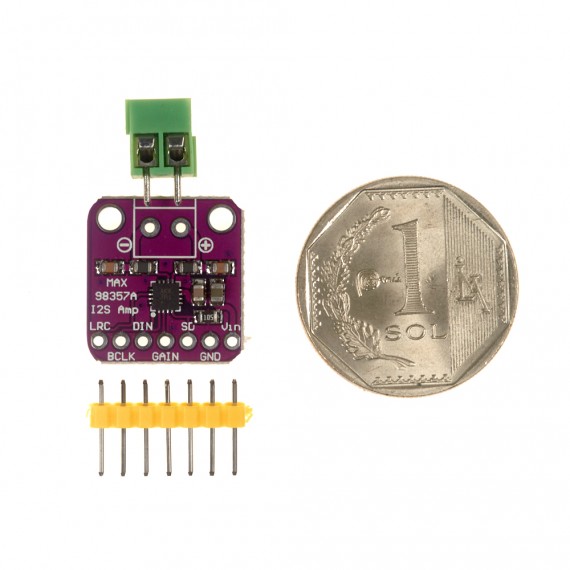

El MAX98357 es un amplificador clase D con entrada I2S, el Chip incorpora un DAC con decodificador de modulación de código de pulso digital (PCM) y un amplificador clase D con salida PWM con potencia para controlar un parlante de 4ohms o más.

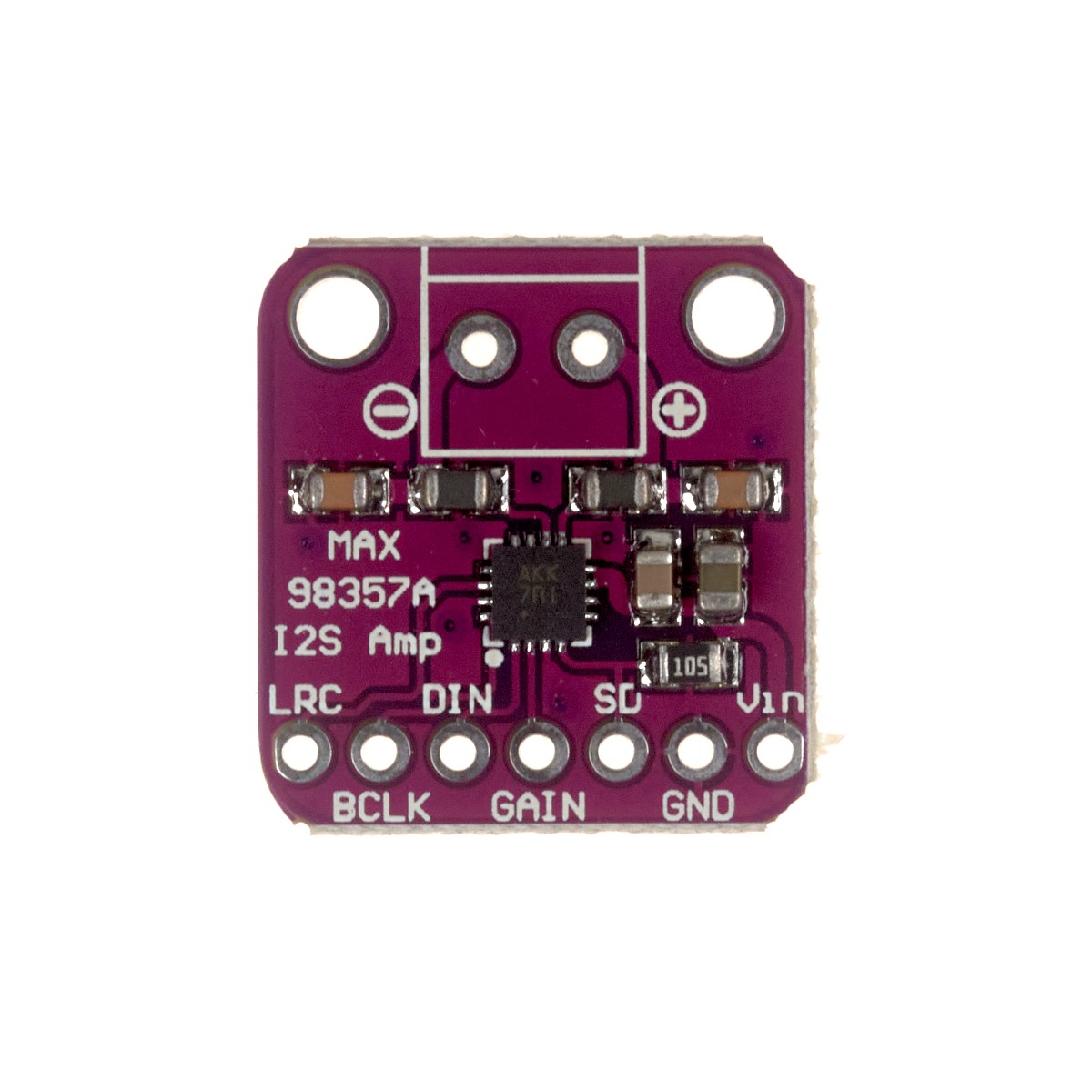

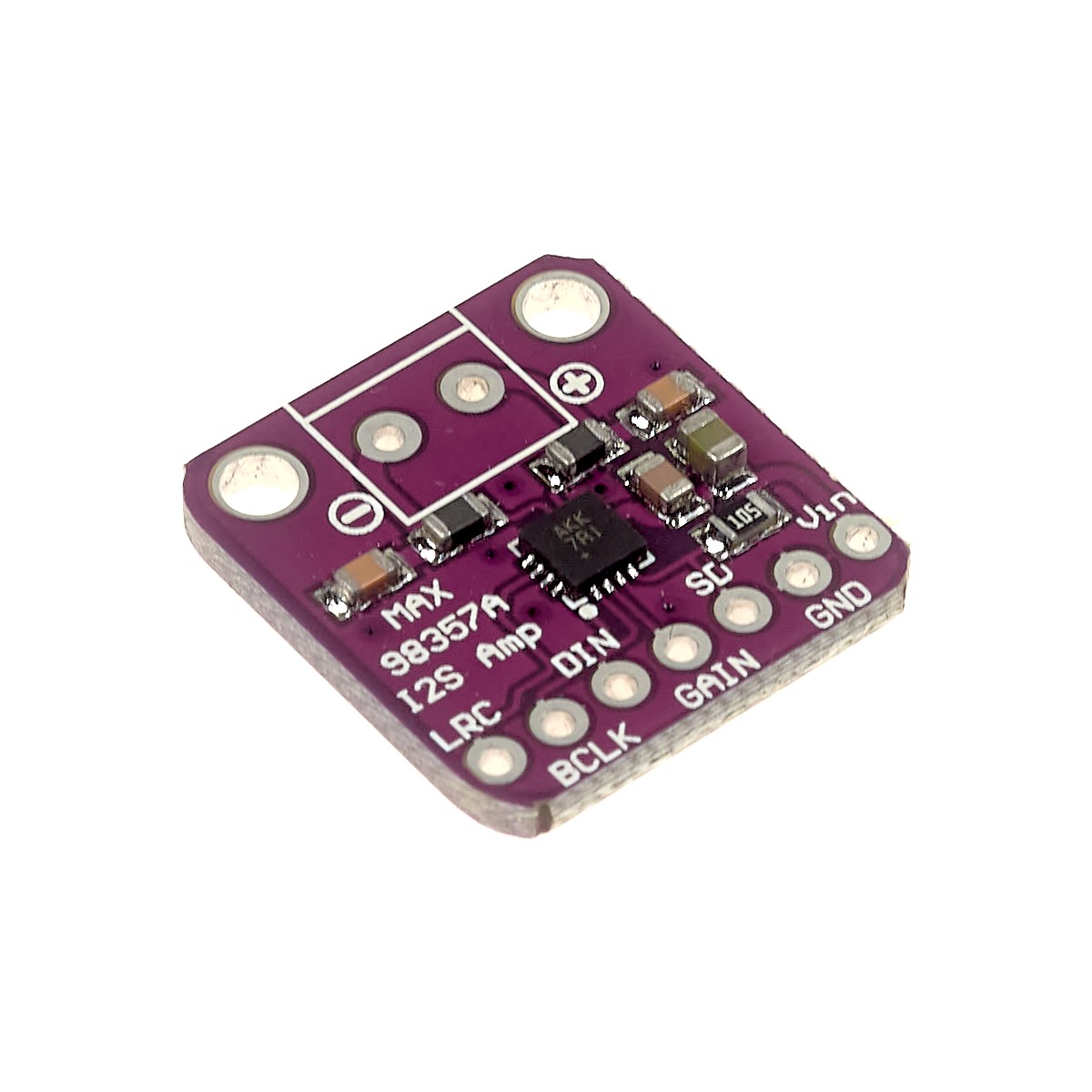

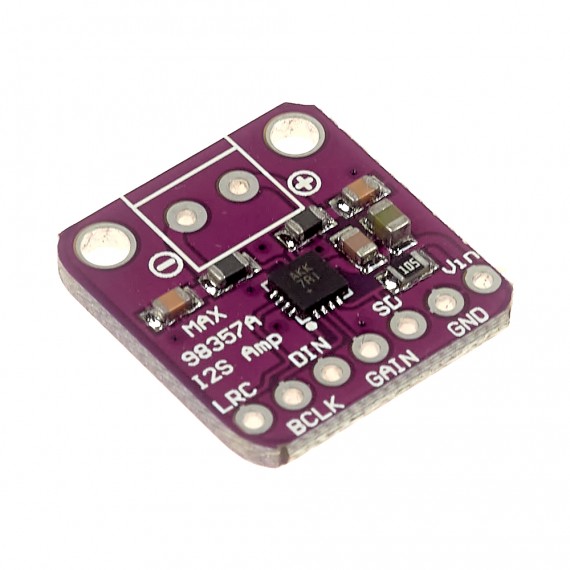

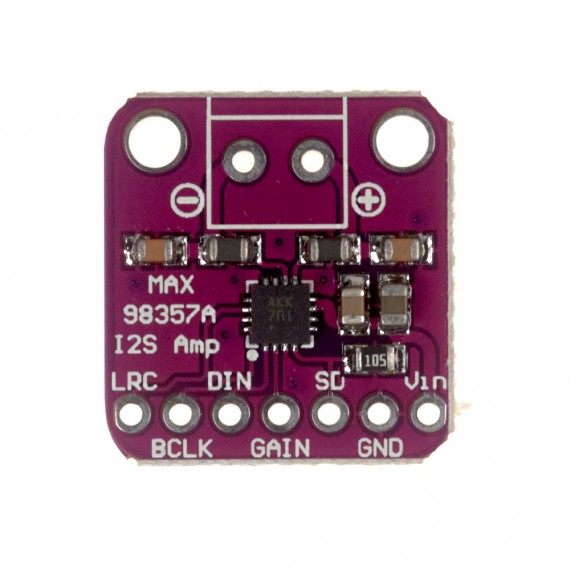

El MAX98357 usa 2 pines de alimentación, 3 pines (LRC, BCLK y DIN) para la comunicación I2S (MCLK del I2S no es usado), un pin GAIN para configurar la ganancia de 3dB(resistencia de 100K a Vin), 6dB(conectado a Vin), 9dB(sin conectar), 12dB(conectado a GND) o 15dB(resistencia de 100K a GND) y un pin SD para configurar el modo de salida, un voltaje menor a 0.16V la salida se apaga, entre 0,16V a 0,77V salida (canal Izquierda+ canal Derecha)/2, un voltaje 0,77V - 1,4V salida de canal derecho o un voltaje superior a 1,4V para salida de canal Izquierdo, el Pin SD a nivel de chip incorpora un pull-down de 100K y a nivel de modulo un pull-up de 1M que en conjunto generan un divisor de voltaje que al alimentarse con 5V generan 0.45V o con 3.3V genera 0.3V esto es (canal Izquierda+ canal Derecha)/2 si se deja sin conectar el pin SD.
