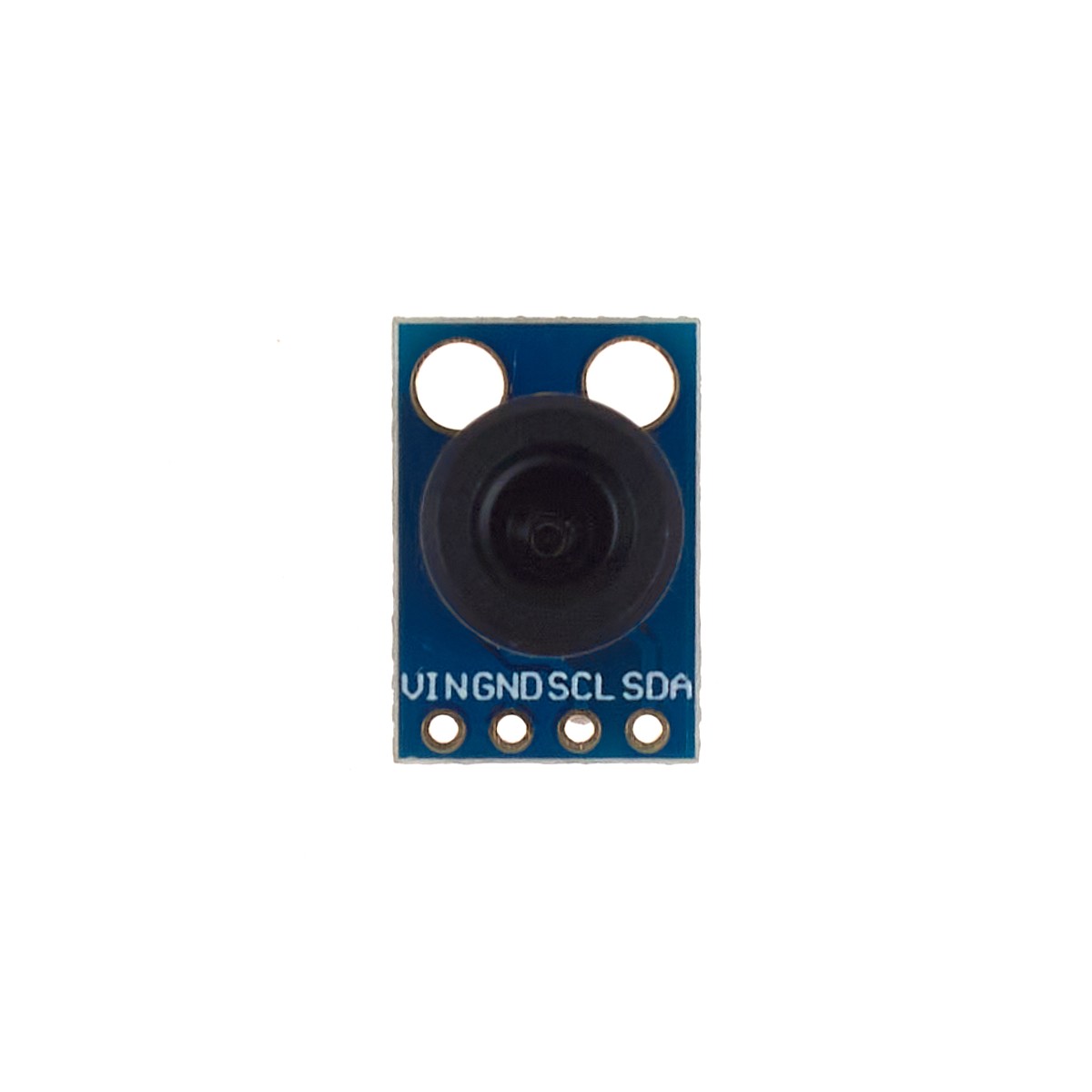

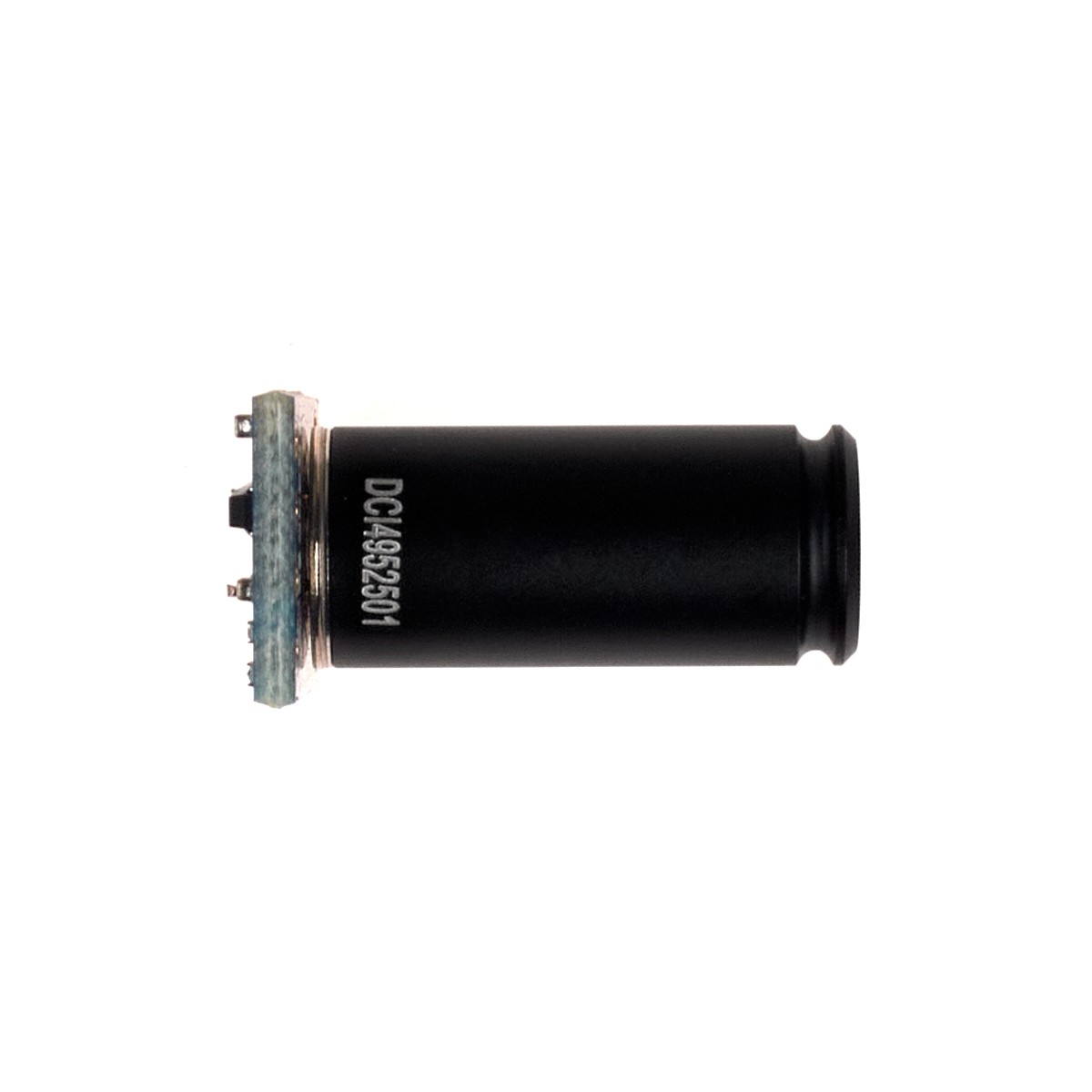

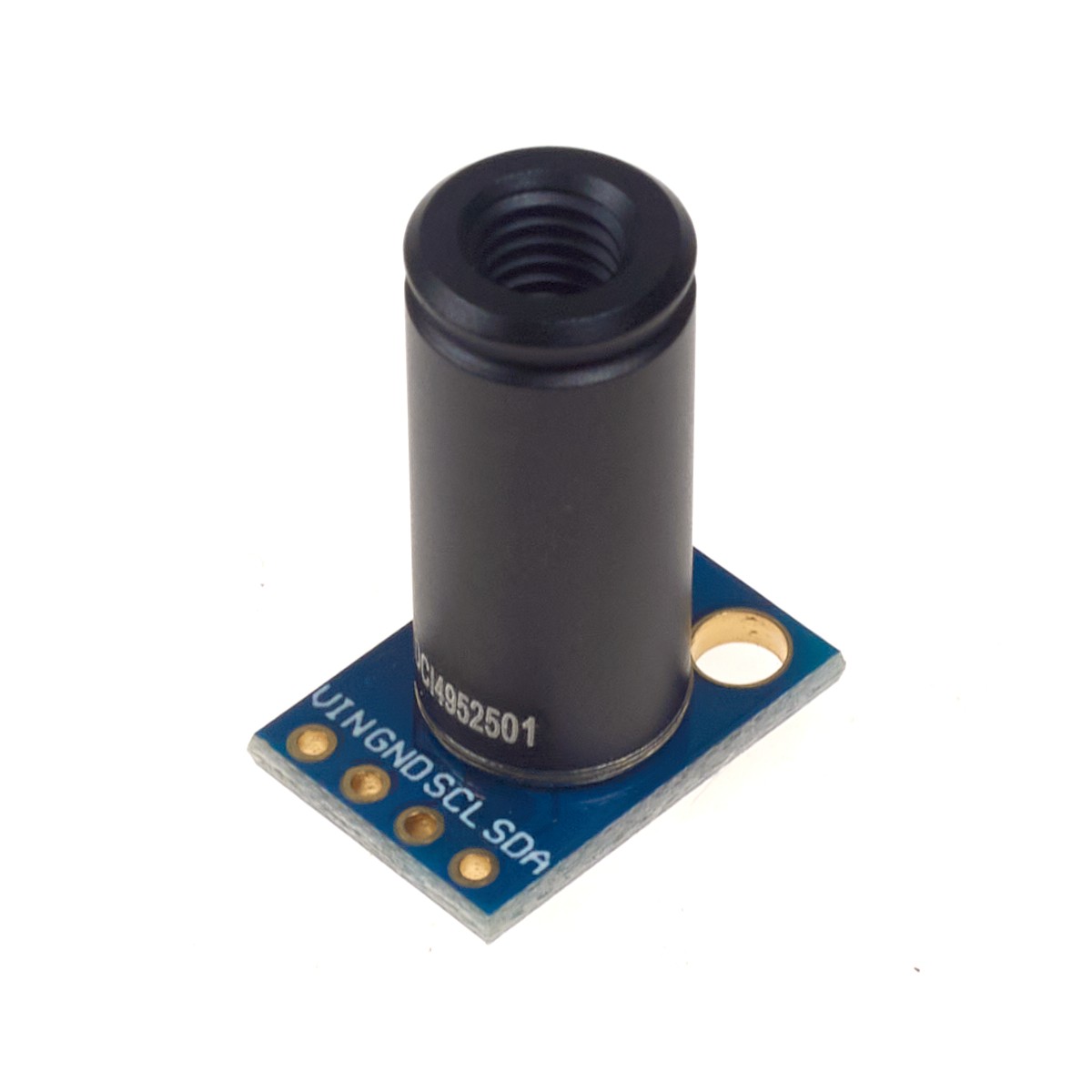

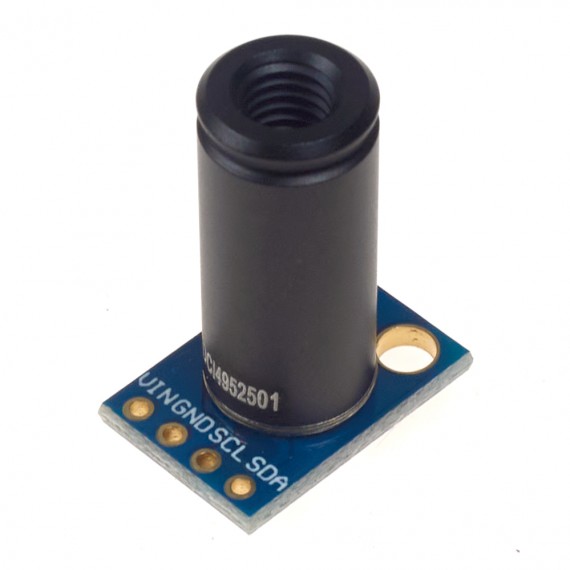

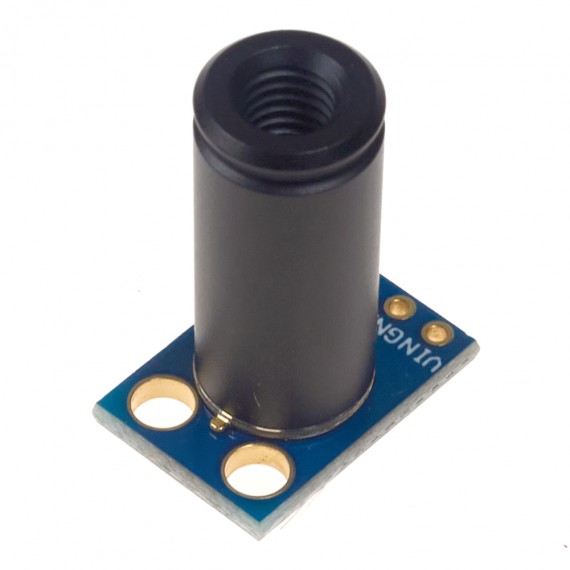

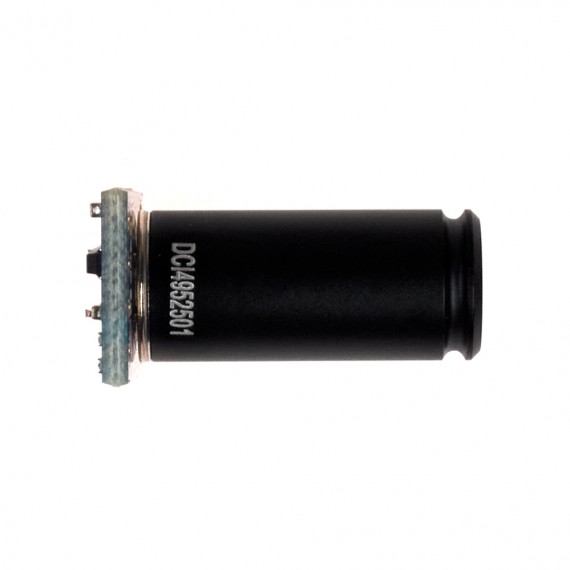

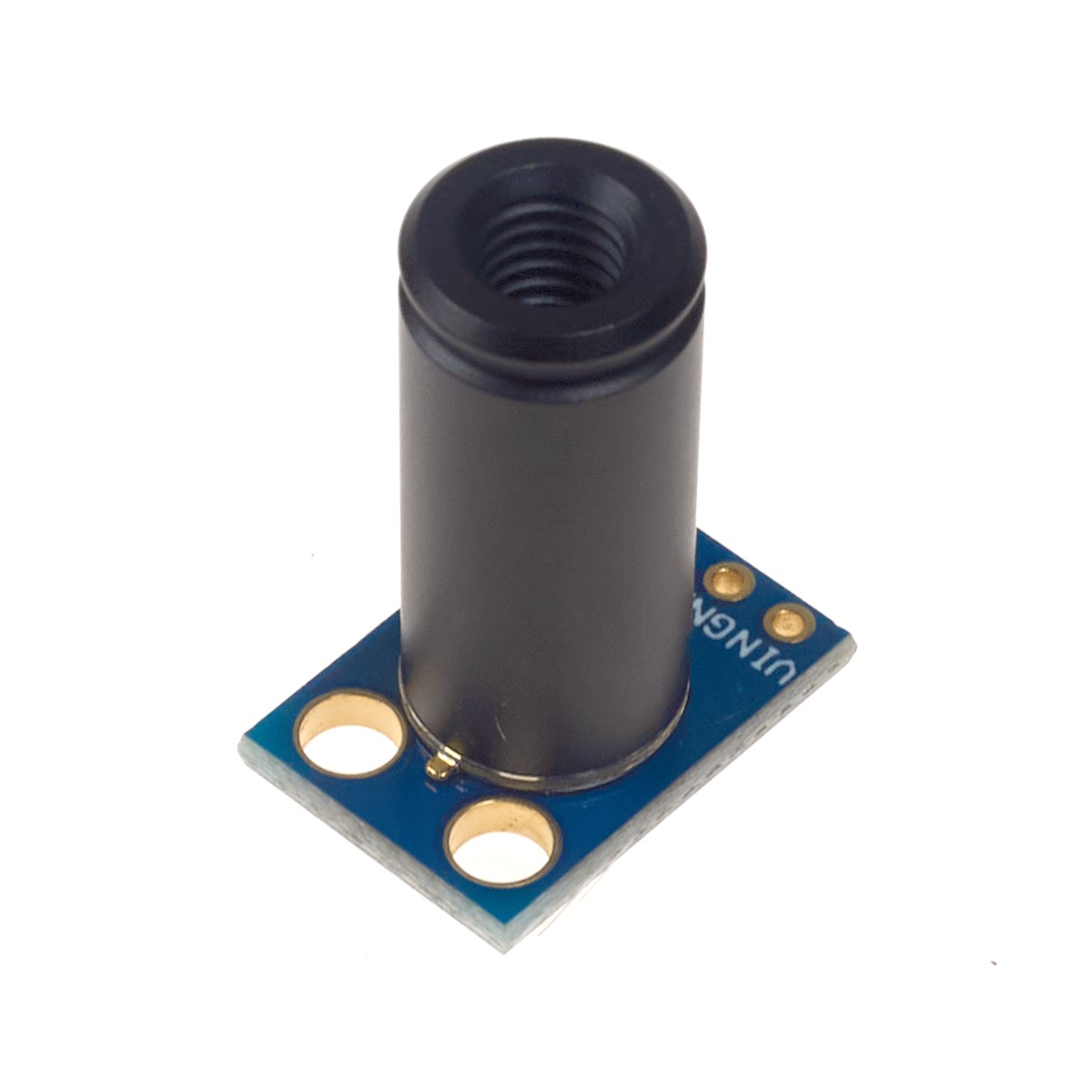

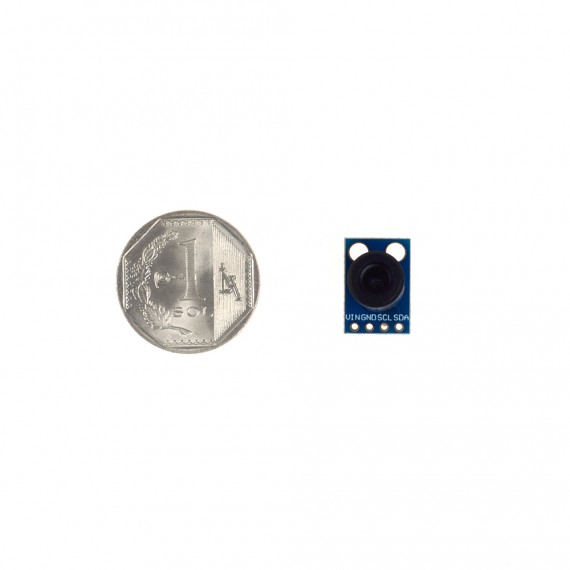

Sensor de temperatura infrarrojo MLX90614ESF-DCI (GY-906-DCI)

#SKU: 001015

Termómetro infrarrojo para sensar temperatura sin contacto, con ADC interno de 17-bits, precisión médica, gradiente compensado y ángulo de visión de 5º. Interfaz de comunicación digital SMBus/I2C.

Lee masShow less
S/ 275,00
Últimas unidades en stock
A lista de deseos
Descripción

INFO

El Sensor de temperatura infrarrojo MLX90614 fabricado por la empresa Melexis permite medir la temperatura de un objeto a distancia(sin contacto). El Sensor MLX90614 es un chip de silicio con una fina membrana micromecanizada, diseñada para ser sensible a la radiación infrarroja emitida por un objeto a distancia. El sensor posee internamente una etapa de amplificación y digitalización(ADC) de la señal procedente de la membrana. La salida del sensor es lineal y se compensa de acuerdo a las variaciones de la temperatura ambiente.

El sensor MLX90614ESF-DCI integra un circuito de filtrado de ruido, un conversor A/D(ADC) de 17 bits de resolución y un procesador digital de señales, y a diferencia del modelo MLX90614ESF-BAA, el MLX90614ESF-DCI es de mayor precisión, tienen compensación de gradiente térmico(variaciones de temperatura en el encapsulado) y ángulo de visión de 5º, entregando un amplio rango de trabajo para objetos desde -70°C hasta 380°C, con una precisión de 0.2°C.

La salida del sensor es una interfaz de comunicación digital tipo SMBus, que es un subconjunto del protocolo I2C. El sensor permite además configurar una salida PWM de 10 bits.


ESPECIFICACIONES TÉCNICAS

  • Módulo: GY-906-DCI
  • Chip sensor: MLX90614ESF-DCI
  • Voltaje de operación: 3.3V-5V DC
  • Protocolo de comunicación SMBUS (subconjunto del I2C)
  • Rango de temperatura ambiente de trabajo: -40℃ hasta +170℃
  • Rango de temperatura de objeto: -70℃ hasta +380℃
  • Precisión: ±0.2°C
  • Angulo de visión: 5º
  • ADC interno de 17 bits
  • Procesador digital de señal interno
  • Regulador de voltaje 3.3V en placa
  • Resistencias Pull-up a VIN en placa
  • No necesita componentes adicionales

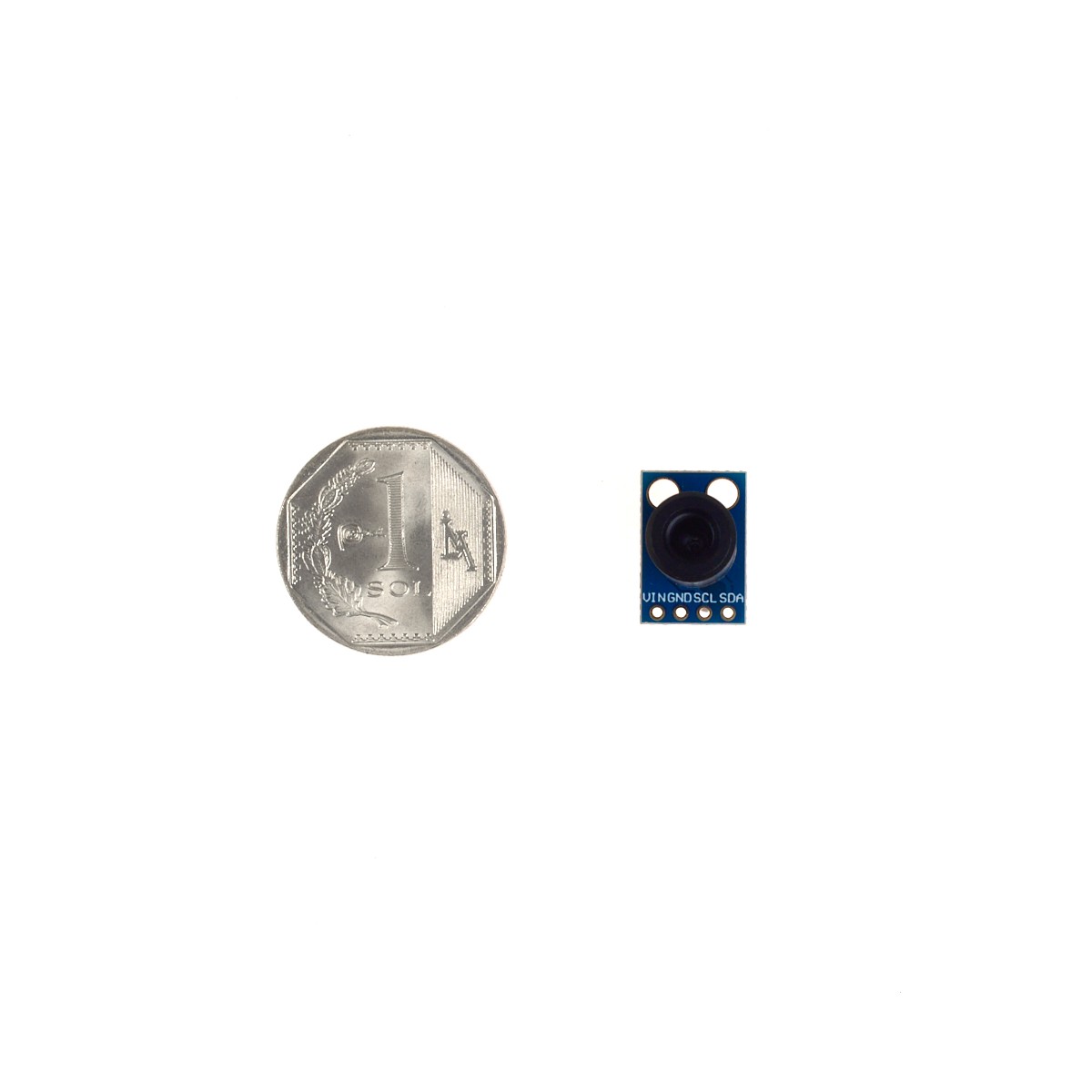

  • Dimensiones: 17*11*22 mm
  • Peso: 5 gramos

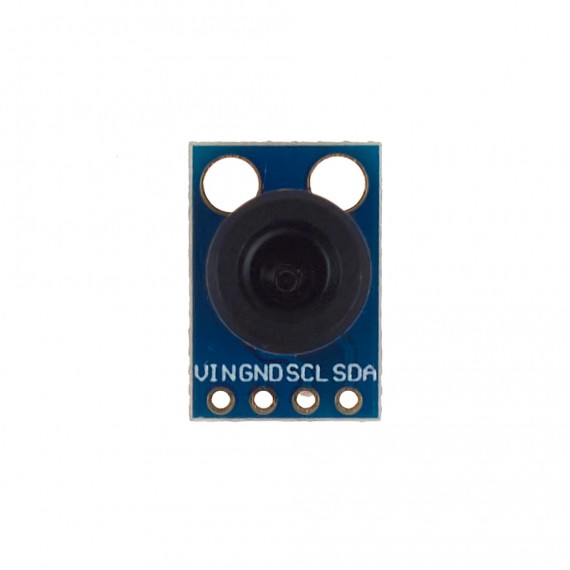

CONEXIÓN

  • VIN: +3.3V - +5.0V DC
  • GND: 0V Tierra
  • SCL: I2C clock
  • SDA: I2C data

Lee masShow less
