Termómetro infrarrojo para medir temperatura sin contacto entre -70ºC y +380ºC con alta precisión y resolución, con ADC interno de 17-bits, interfaz de comunicación digital SMBus/I2C, campo de visión de 90º (FOV).

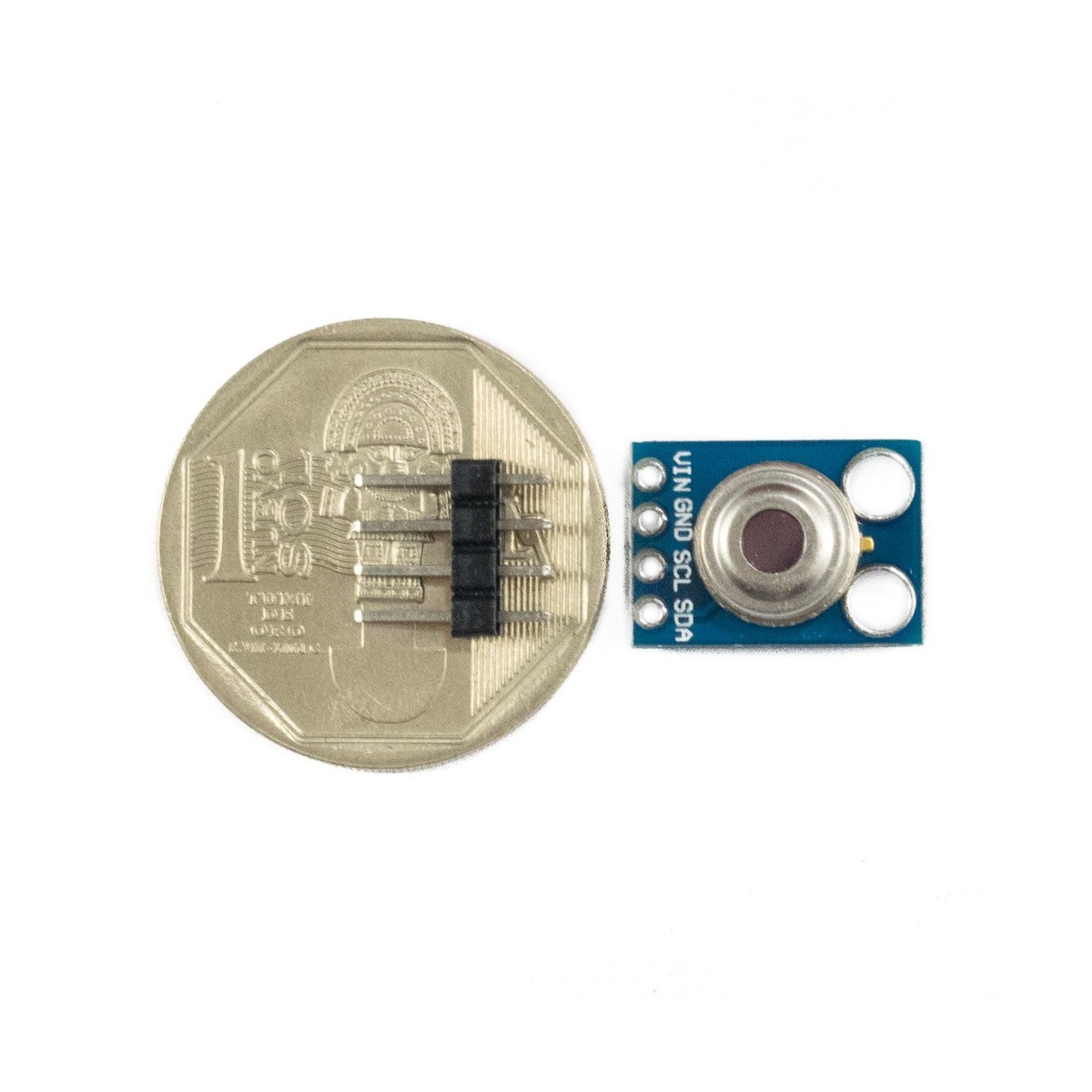

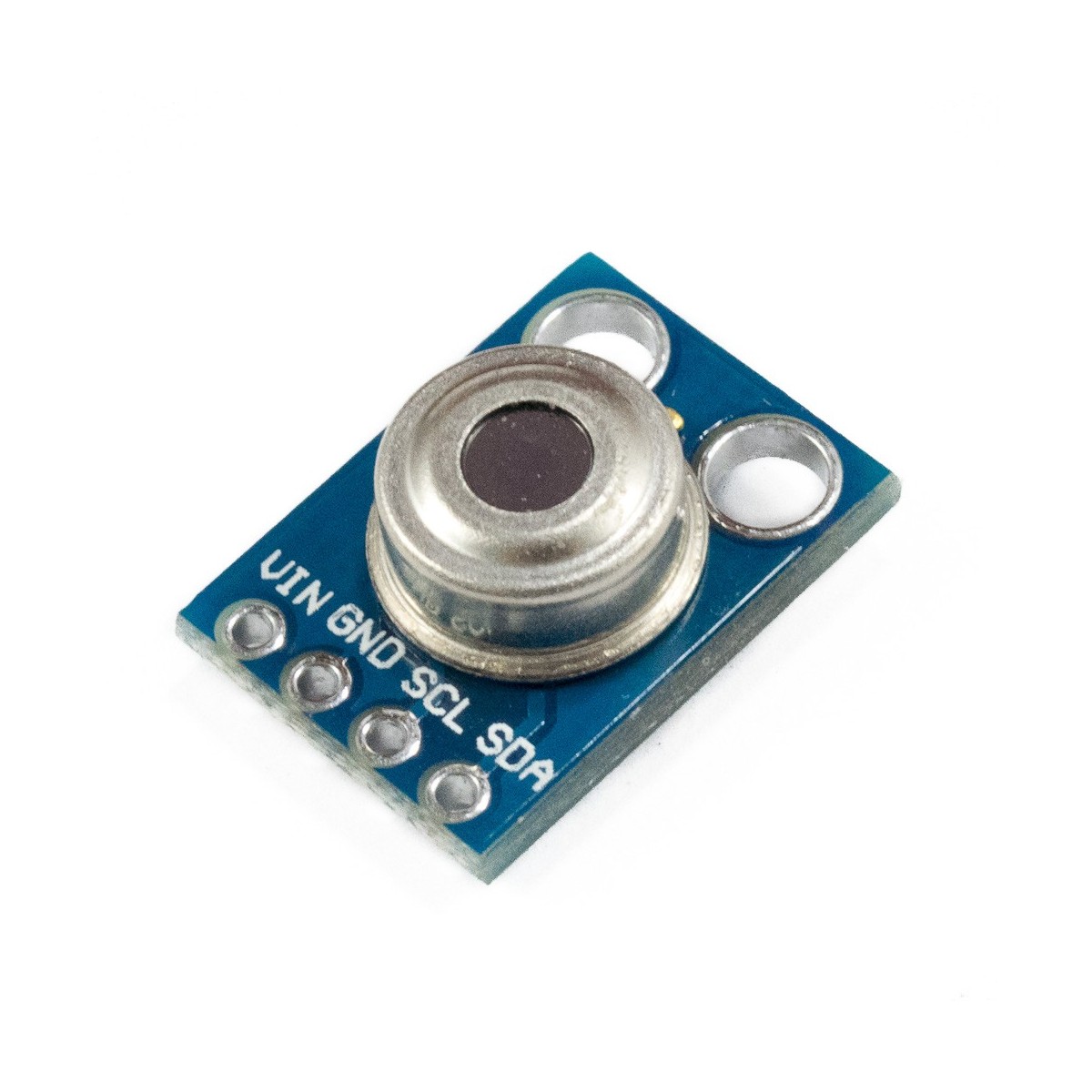

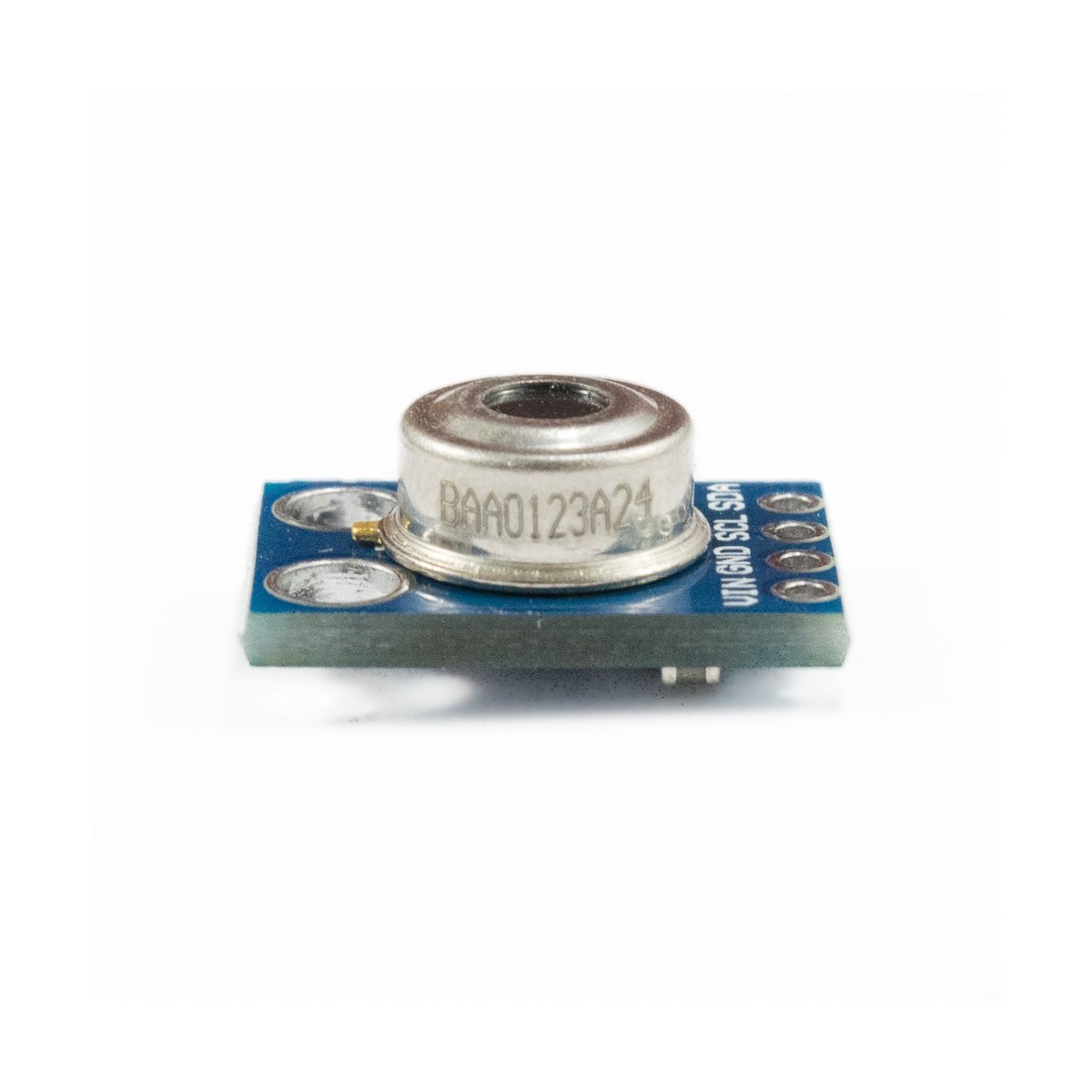

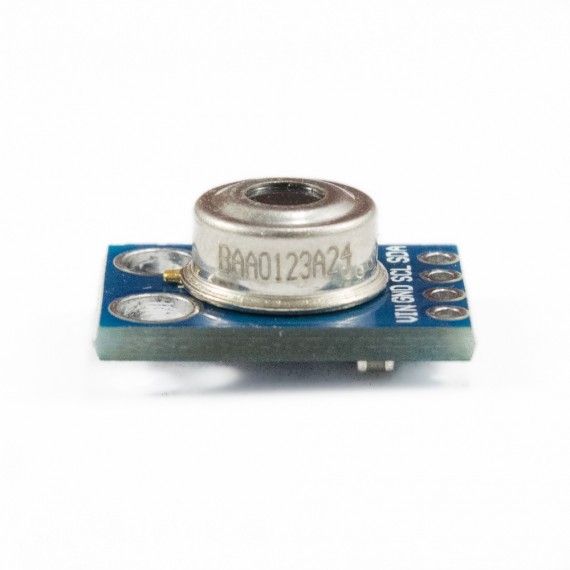

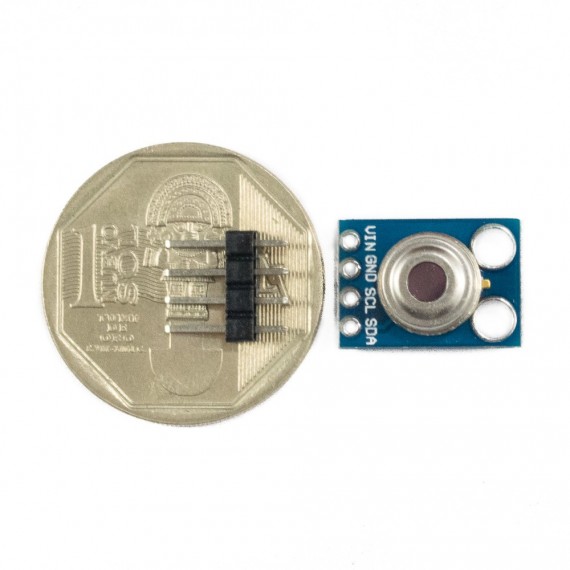

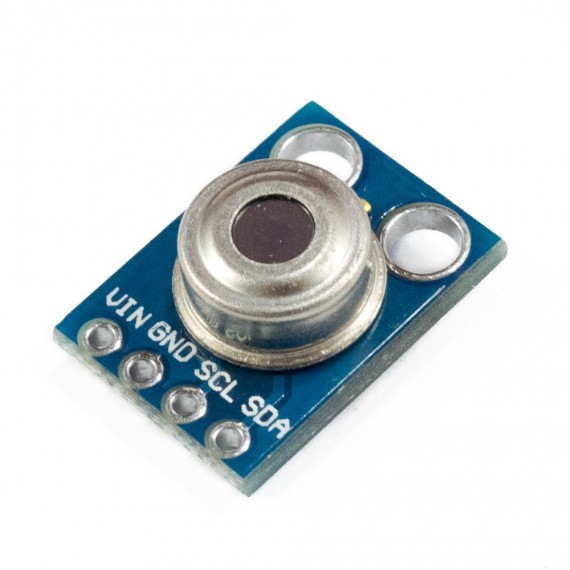

El Sensor de temperatura infrarrojo MLX90614 (MLX90614ESF-BAA) fabricado por Melexis permite medir la temperatura de un objeto a distancia (sin contacto). El sensor MLX90614 es un chip de silicio con una fina membrana microelectromecánica (termopila MEMS), diseñada para ser sensible a la radiación infrarroja emitida por un objeto a distancia. El sensor posee internamente una etapa de amplificación y digitalización (ADC) de la señal procedente de la membrana. La salida del sensor es lineal y se compensa de acuerdo a las variaciones de la temperatura ambiente. El Sensor Melexis MLX90614ESF-BAA posee alta precisión en un rango de temperatura entre -70ºC hasta +380ºC, alta resolución de 0.02ºC, campo de visión de 90º (FOV). Posee una interfaz de comunicación digital SMBus (compatible con I2C) o una salida configurable de PWM 10-bit.
El sensor MLX90614 integra un circuito de filtrado de ruido, un conversor A/D (ADC) de 17 bits de resolución y un procesador digital de señales (DSP), entregando un amplio rango de trabajo para objetos desde -70°C hasta 380°C, con una precisión de hasta ±0.5°C a temperatura ambiente. El sensor MLX90614ESF-BAA trabaja con un voltaje de alimentación de 3V, un único sensor infrarrojo y filtro interno.
El MLX90614BAA tiene un ángulo de campo de visión relativamente amplio: 90°. Eso significa que por cada 1cm que se aleja de un objeto, el área de detección aumenta en 2cm. Si está a 30.48cm, el área de detección será 60.96 cm.
La salida del sensor es una interfaz de comunicación digital tipo SMBus, que es un subconjunto del protocolo I2C. Es muy importante identificar correctamente la dirección I2C de nuestro módulo, pues de otra forma nuestro programa(sketch) no funcionará correctamente. Para identificar la dirección específica de nuestro módulo podemos utilizar el sketch identificador: I2C Scanner, el cual nos permite identificar la dirección I2C del dispositivo conectado al Arduino. Si en nuestro proyecto contamos con varios dispositivos I2C, el módulo se conecta en el mismo bus y no utiliza más pines.
*NOTA: Este sensor no es adecuado para aplicaciones médicas, no se recomienda para medir temperatura corporal pues las lecturas no serán precisas. Para aplicaciones médicas se recomienda utilizar el sensor MLX90614ESF-DCI. Existen distintos modelos del MLX90614 cada uno con un sufijo de tres letras. Los diferentes sensores difieren en el voltaje de operación, el número de sensores infrarrojos, y la posición del filtro.
