Sensor de Humedad de Suelo FC-28

#SKU: 000047

Obtén los valores de humedad de suelo de manera sencilla por medio de 2 electrodos resistivos.

Lee masShow less
S/ 8,00
En stock
A lista de deseos
Descripción

INFO

El Sensor de humedad de Suelo FC-28 permite medir de forma sencilla la humedad del suelo por medio de 2 electrodos resistivos. Compatible con Arduino, PIC, ESP8266/NodeMCU/NodeMCU-32. El sensor es ideal para monitorear el nivel de humedad de tus plantas y así recordar cuando necesitan ser regadas o incluso para realizar un sistema totalmente automatizado de riego añadiendo una válvula o una bomba de agua. Si el sistema se conecta a internet podríamos controlar/monitorear nuestro jardín desde cualquier lugar del mundo!

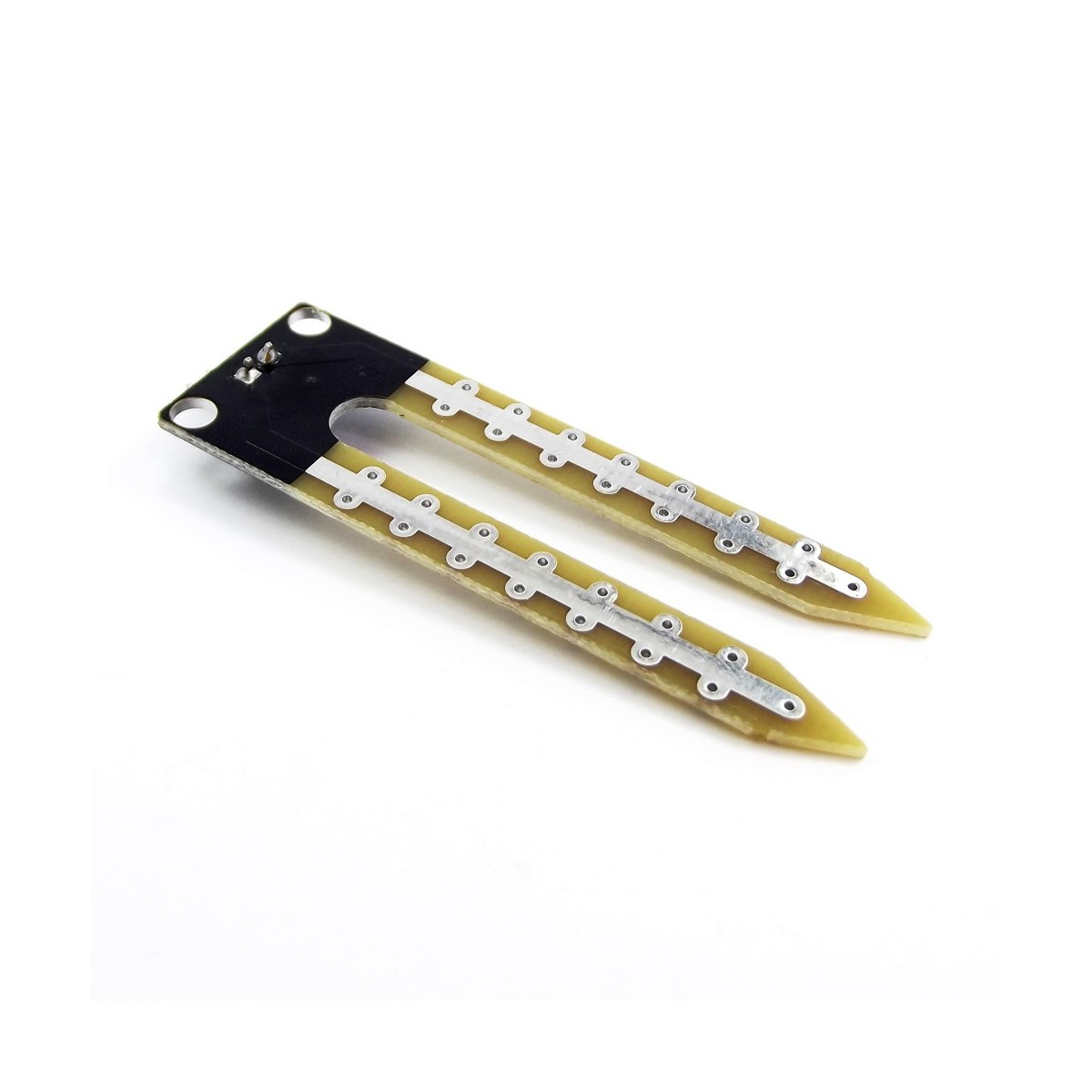

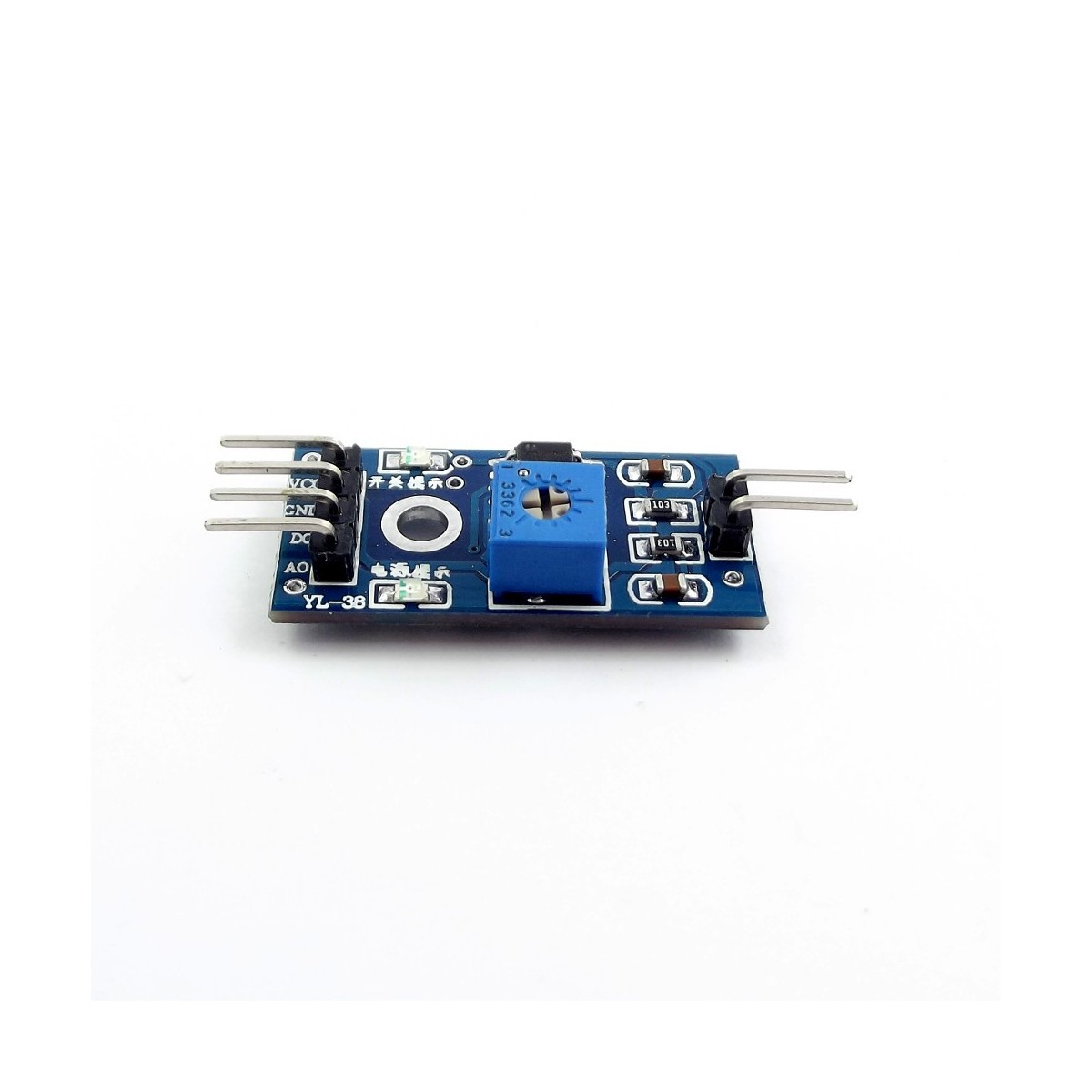

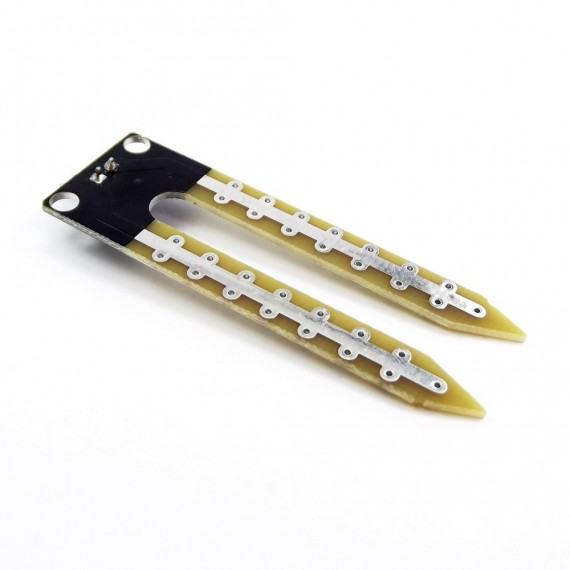

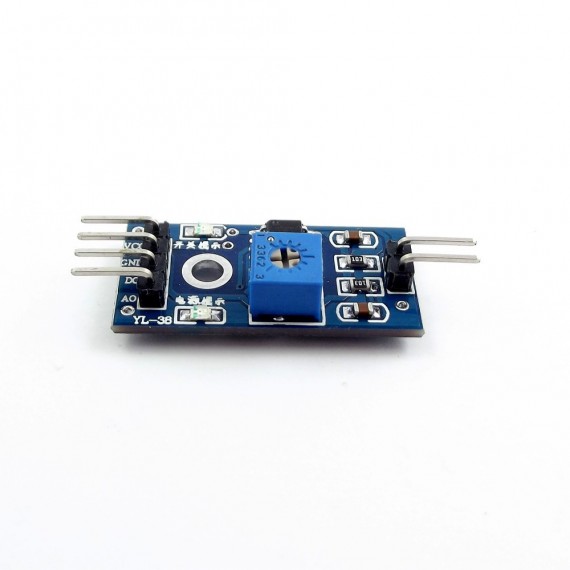

El funcionamiento del sensor se basa en medir la resistencia entre 2 electrodos insertados dentro del suelo, la resistencia entre los electrodos dependerá de la humedad del suelo, por lo que para un suelo muy húmedo tendremos una resistencia muy baja (corto circuito) y para un suelo muy seco la resistencia será muy alta (circuito abierto). El electrodo va conectado a una tarjeta de acondicionamiento (YL-38) que entrega una salida digital y otra analógica. La salida digital (DO) es la salida de un opamp en modo comparador, la salida digital se activa cuando el nivel de humedad es menor al nivel deseado, este nivel (umbral o threshold) se puede regular con el potenciómetro de la tarjeta. La salida analógica (AO) es la salida de un divisor de tensión entre una resistencia fija y la resistencia entre los electrodos, entrega un voltaje analógico desde 0V para un suelo muy húmedo hasta 5V para un suelo muy seco. Para la conexión a Arduino podemos optar por utilizar la salida analógica del módulo conectada a una entrada analógica del Arduino o por utilizar la salida digital (DO) conectada a una entrada digital del Arduino.

Recomendaciones: Introducir en la tierra solo la parte de los electrodos, los circuitos debe ser protegidos de la humedad. Para extender la vida útil del sensor se puede alimentar el sensor solo cuando va a ser leído y no permanentemente. Una alternativa de mayor vida útil es el Sensor de Humedad de Suelo Capacitivo

Nota: La salida del sensor es de tipo cualitativo más que de tipo cuantitativo.


ESPECIFICACIONES TÉCNICAS

  • Voltaje de alimentación: 3.3V - 5V DC (VCC)
  • Corriente de operación: 35mA
  • Voltaje de señal de salida analógico (AO) : 0 a VCC
  • Voltaje de señal de salida digital (DO) : 3.3V/5V TTL
  • Opamp LM393 en modo comparador, umbral (threshold) regulable por potenciómetro
  • Superficie de electrodo: Estaño
  • Incluye: Electrodo, Placa y cable de conexión
  • Vida útil electrodo sumergido: 3 a 6 meses
  • Dimensiones YL-38: 30*16 mm
  • Dimensiones YL-69: 60*20*5 mm
  • Peso:

CONEXIONES

  • VCC: Voltaje de alimentación (3.3V - 5V DC)
  • GND: Tierra (GND 0V)
  • DO: Salida digital
  • AO: Salida analógica

Lee masShow less
Detalles del producto
000047
