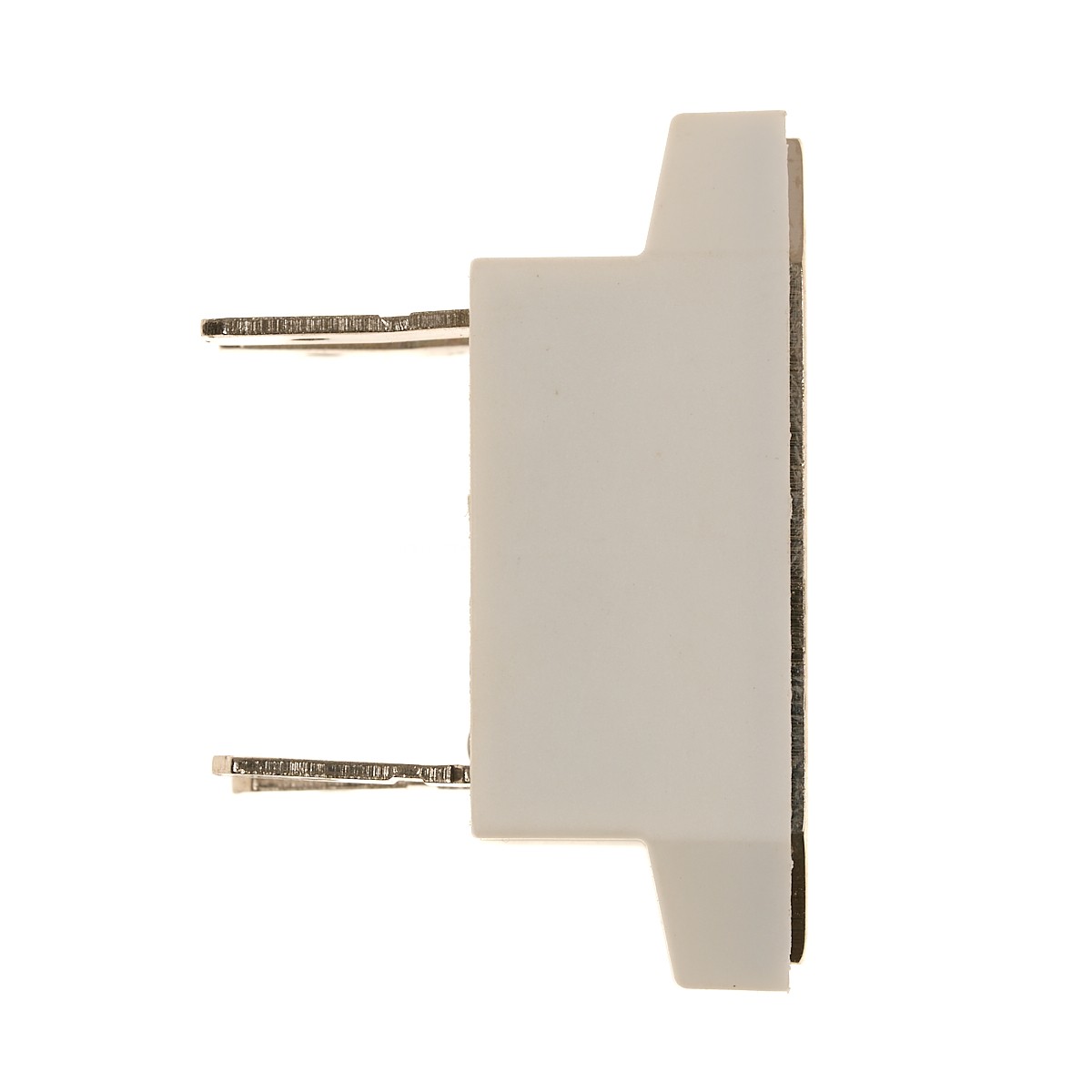

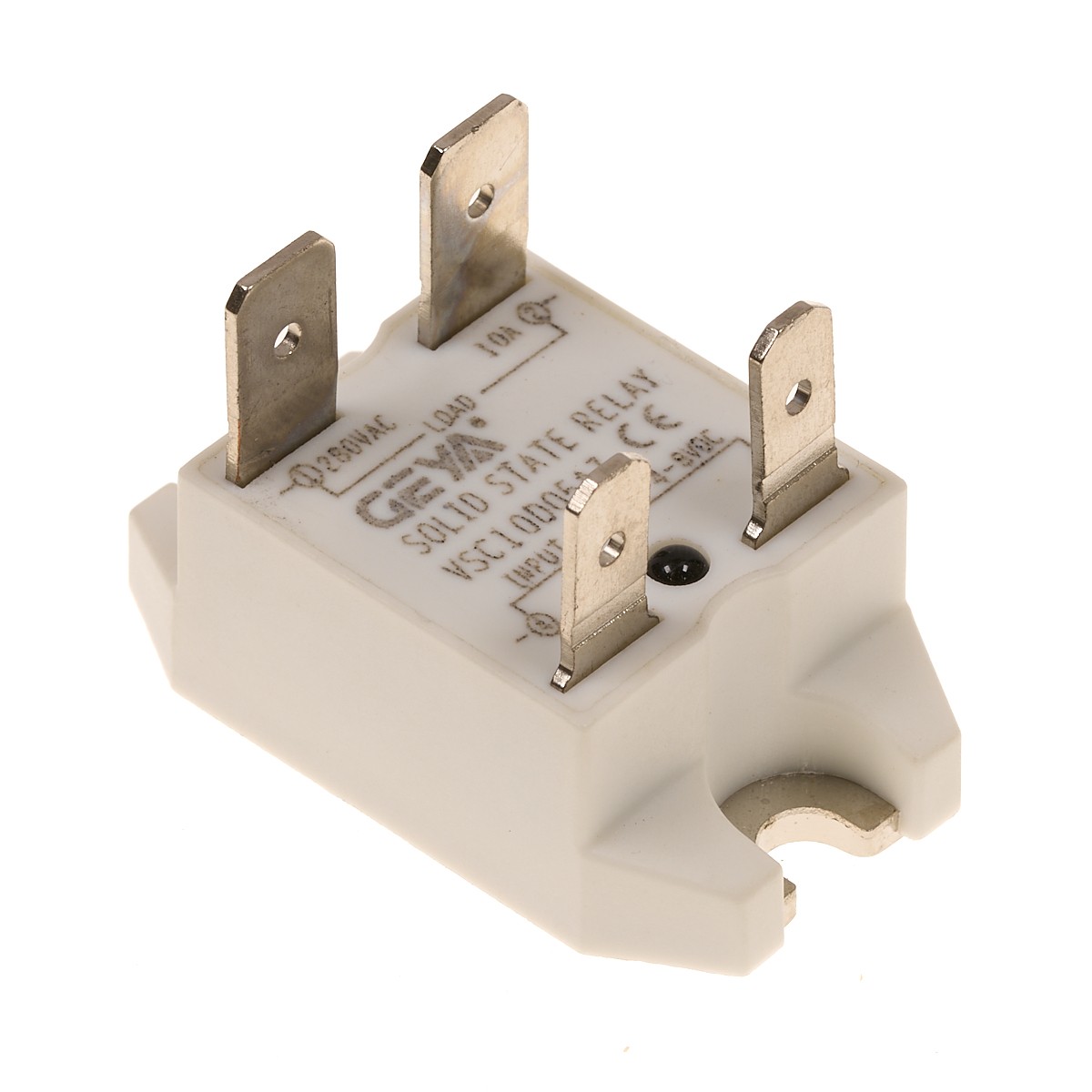

GEYA SSR VSC-10D05AZ

INFO

Los Relay de estado sólido o SSR son útiles para controlar el encendido y apagado de equipos eléctricos de corriente alterna utilizando microcontroladores como Arduino, PIC, ESP8266, Raspberry Pi o PLCs. Fabricado por GEYA, puede manejar cargas eléctricas de 240VAC de hasta 10 amperios, como: ventiladores, motores AC, luminarias o bombillas, solenoides, electroválvulas, calentadores de agua y una gran variedad de actuadores. Ideal para proyectos de domótica y automatización industrial.

Los SSR (Solid State Relay) son una evolución de los clásicos relay de tipo electromecánico. El funcionamiento interno de un SSR es el siguiente: cuando se aplica un voltaje de control en la entrada del SSR, se activa un Led interno que ilumina y activa un fototransistor o fotodiodo, permitiendo el paso de corriente, que a su vez activa un Tiristor (Triac) que es el dispositivo que finalmente permite el paso de corriente en la carga. El aislamiento óptico por optoacoplador (led + fototransistor) permite que el circuito de control (Arduino) esté eléctricamente aislado de la carga. Cabe resaltar que la activación de este relay solo se produce en el cruce por cero y tiene la duración de toda la media onda sinusoidal, si se quiere hacer control por ángulo de disparo recomendamos el Módulo dimmer AC.

Los SSR presentan diversas ventajas sobre los relays electromecánicos: un menor tiempo de respuesta, mayor tiempo de vida, no tiene componentes móviles, aislamiento eléctrico óptico (por optoacoplador interno).

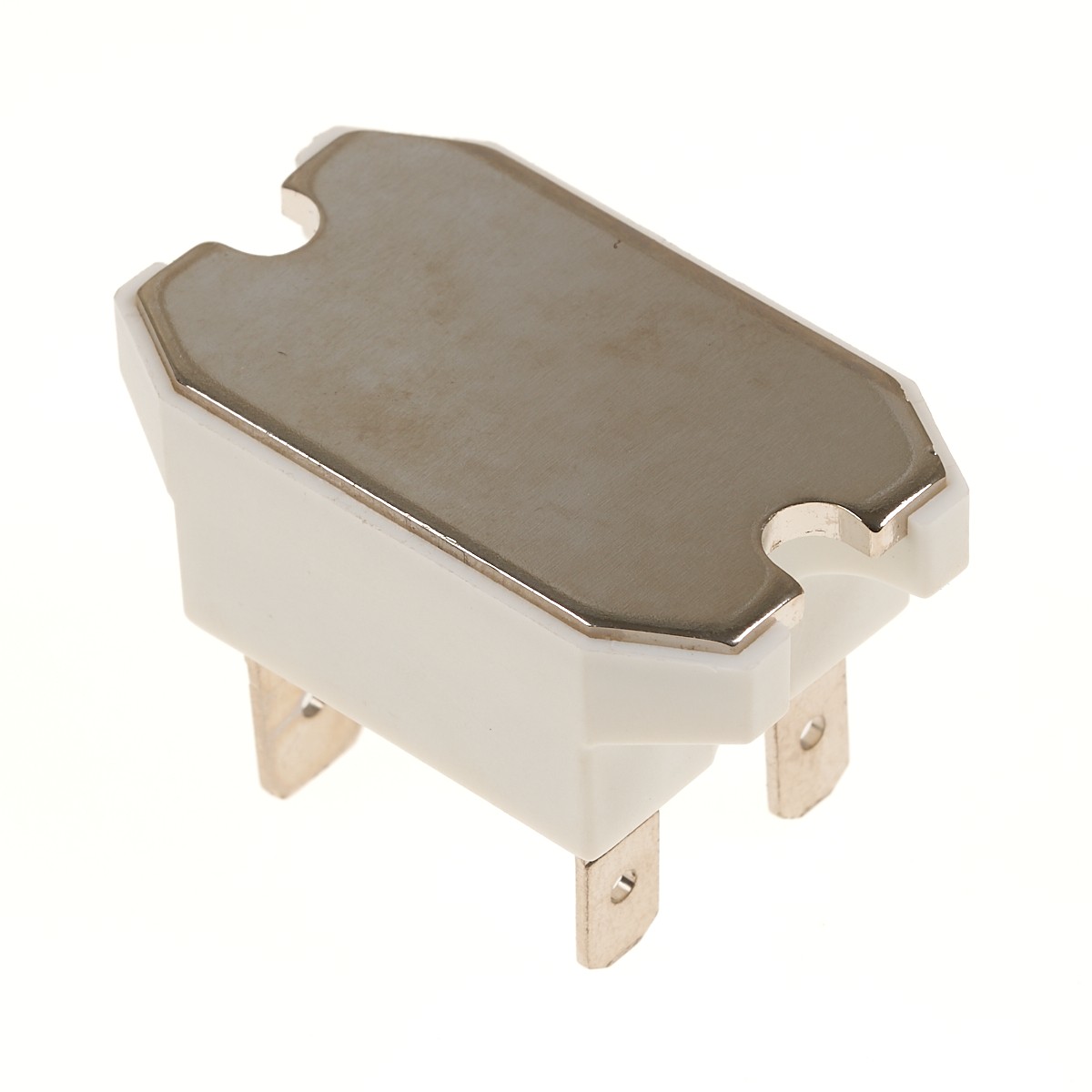

EL SSR VSC-10D05AZ tiene el TRIAC pegado a la placa metálica trasera a la que debe acoplarse un disipador de aluminio (no incluido), sin el disipador el SSR solo puede soportar menos del 50% de su potencia nominal. Se recomienda realizar y verificar las conexiones antes de alimentar el circuito, también es una buena practica proteger el circuito dentro de un case.

NOTA: EL VOLTAJE DE 220V AC ES MUY PELIGROSO! MANEJADO INCORRECTAMENTE PUEDE CAUSAR LA MUERTE! POR ESO DEBEMOS SER MUY CUIDADOSOS AL REALIZAR LAS CONEXIONES. NAYLAMP MECHATRONICS NO SE RESPONSABILIZA POR LOS DAÑOS CAUSADOS POR EL MAL USO DE ESTE MODULO.

ESPECIFICACIONES TÉCNICAS

• Modelo SSR: VSC-10D05AZ
• Fabricante: GEYA
• Voltaje de activación(Input): 4-8VDC
• Corriente de activación(Input): 6-21mA
• Tipo de disparador: cruce por cero (Z)
• Voltaje de la carga: 24-280VAC
• Corriente de la carga maxima: 10A(sin disipador <5A)
• Salida Normalmente Abierto (NO: normally open)

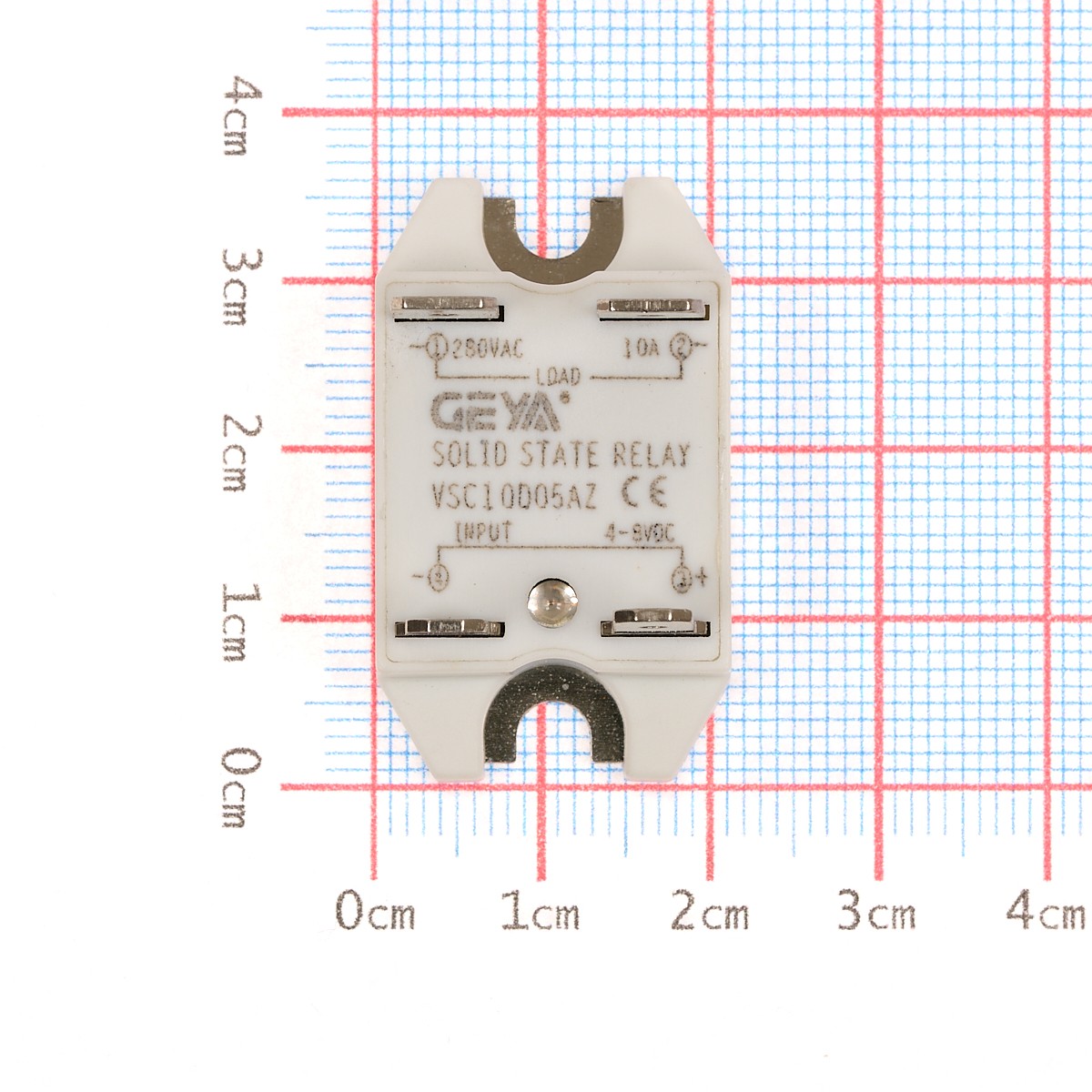

• Dimensiones: 35*21*25 mm
• Peso: 22 gramos

LINKS

• Datasheet VSC-10D05AZ
