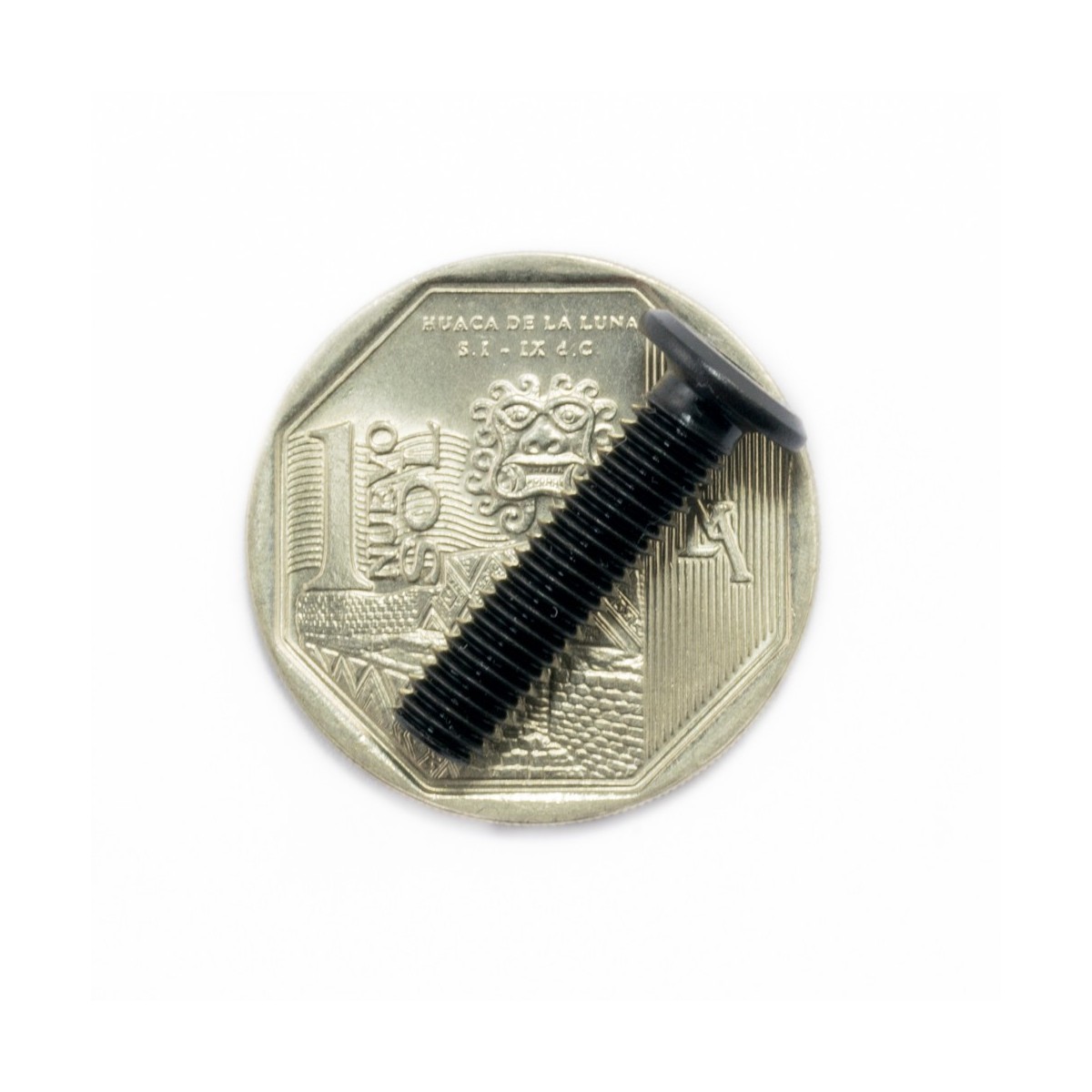

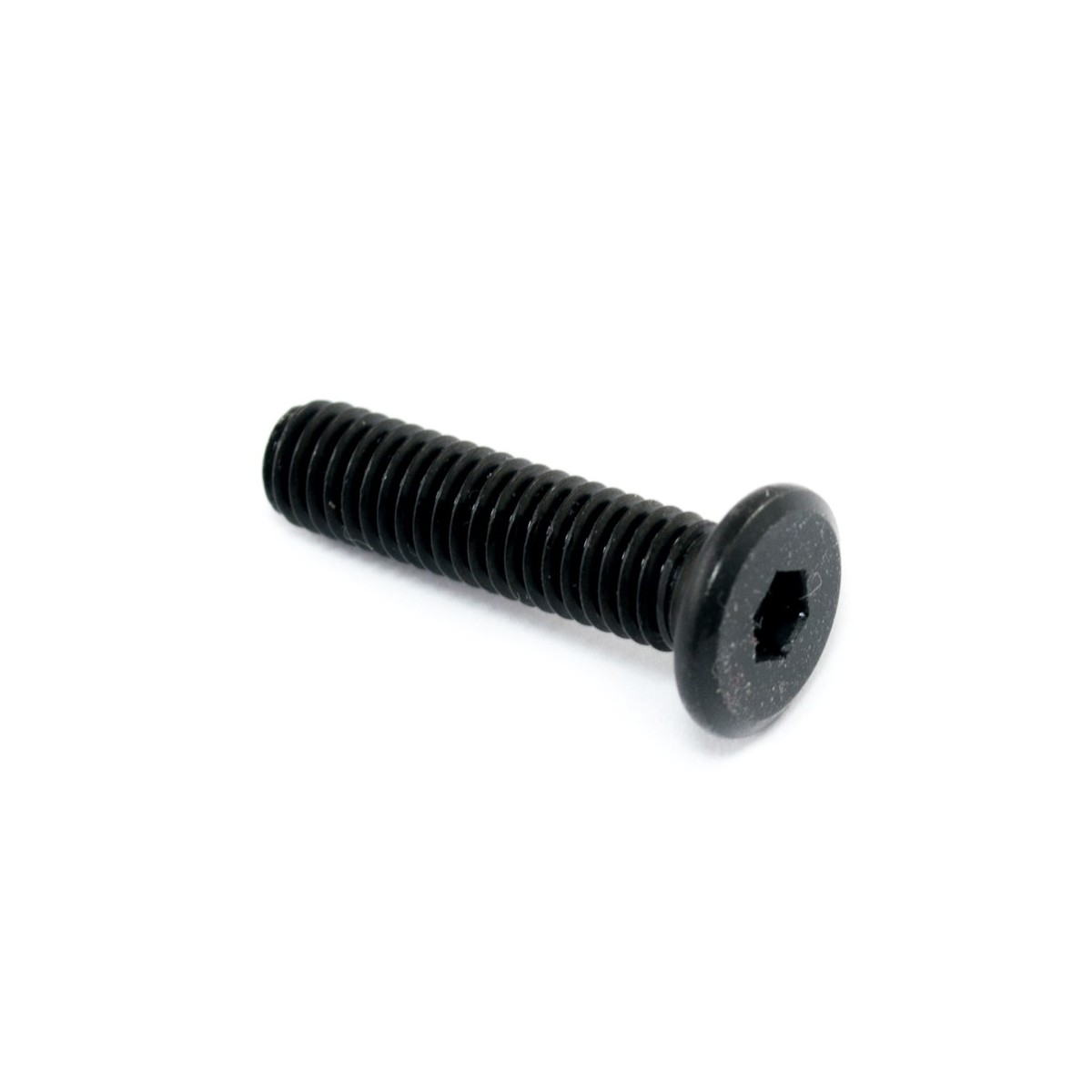

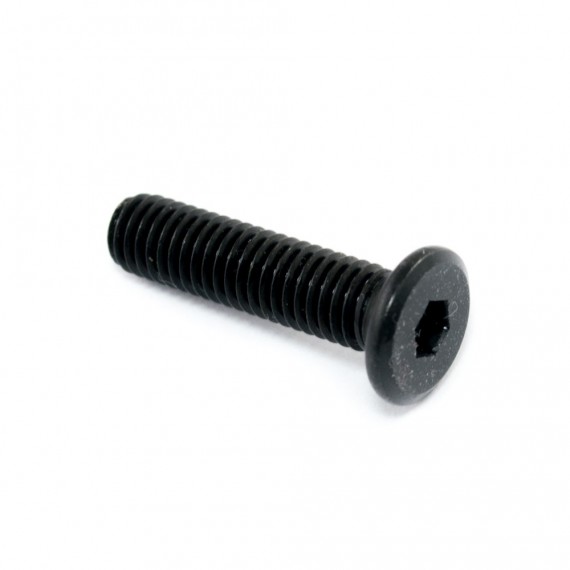

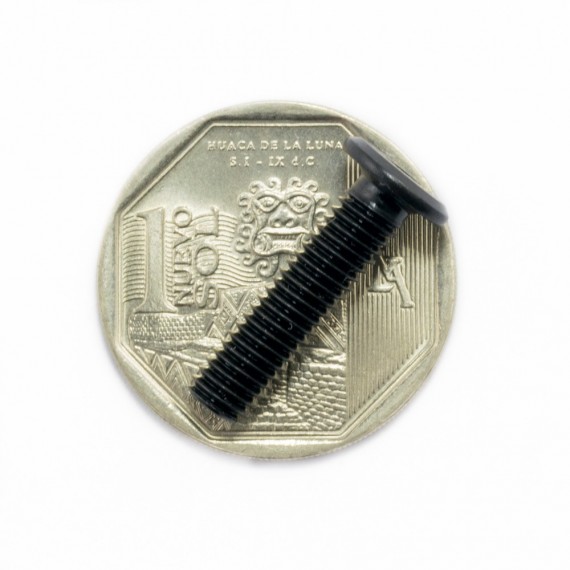

Tornillo Allen bajo perfil M5*25

INFO

Los tornillos de bajo perfil M5 son una gran elección para uniones en cualquier proyecto con perfiles y accesorios V-SLOT, su cabeza extra plana (1.5mm aprox.) permite que no se interpongan con otros objetos.

Los tornillos M5 son los más usados con la gama de productos V-Slot, son usados para hacer uniones en conjunto con accesorios, se pueden atornillar a los agujeros centrales en los perfiles V-Slot luego de roscarlos y también pueden funcionar como ejes para las ruedas y poleas. Fabricados en Acero, con acabado de óxido negro, no se recomienda su uso en exteriores o intemperie.

NOTA: Para su ajuste se requiere el uso de una llave Allen hexagonal 3.0mm.

ESPECIFICACIONES TÉCNICAS

• Rosca métrica ISO: M5-0.80
• Longitud (L): 25.0mm
• Paso: 0.8mm
• Cabeza Allen hexagonal: 3.0mm
• Diámetro cabeza: 9.0 ± 0.1mm
• Altura cabeza: 1.5 ± 0.05mm
• Tornillo: V-Slot bajo perfil [V-Slot Ultra-Low Profile OpenBuilds]
• Norma: DIN 912, ISO 4762, ANSI B18.3.1
• Dureza: 6.8
• Resistencia a rotura Rm: 600N / mm²
• Límite elástico Re: 480N / mm²
• Material: Aleación de acero
• Proceso de fabricación: Forjado en frío
• Acabado: Óxido negro
• Fabricante: Genérico
• Procedencia: China
• Peso: 3.37 gramos

LINKS

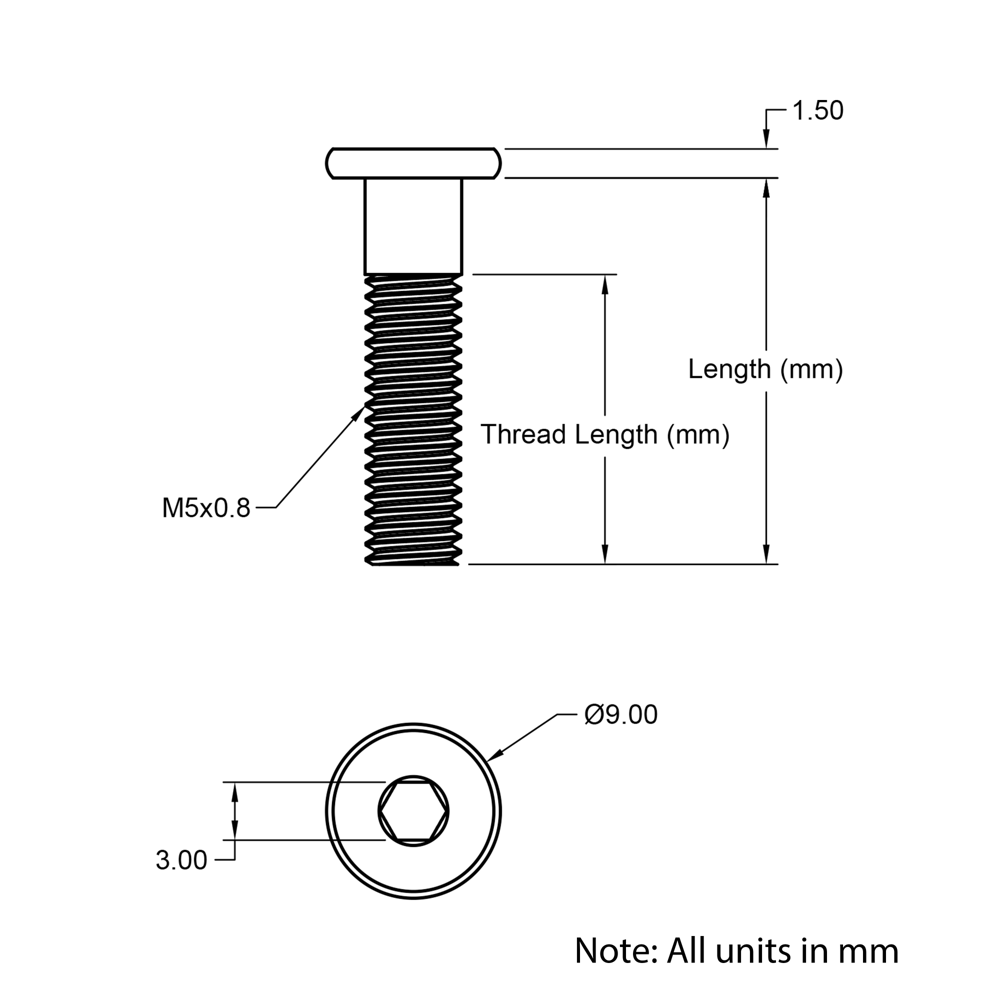

• Dibujo mecánico
• Dibujo 2D
