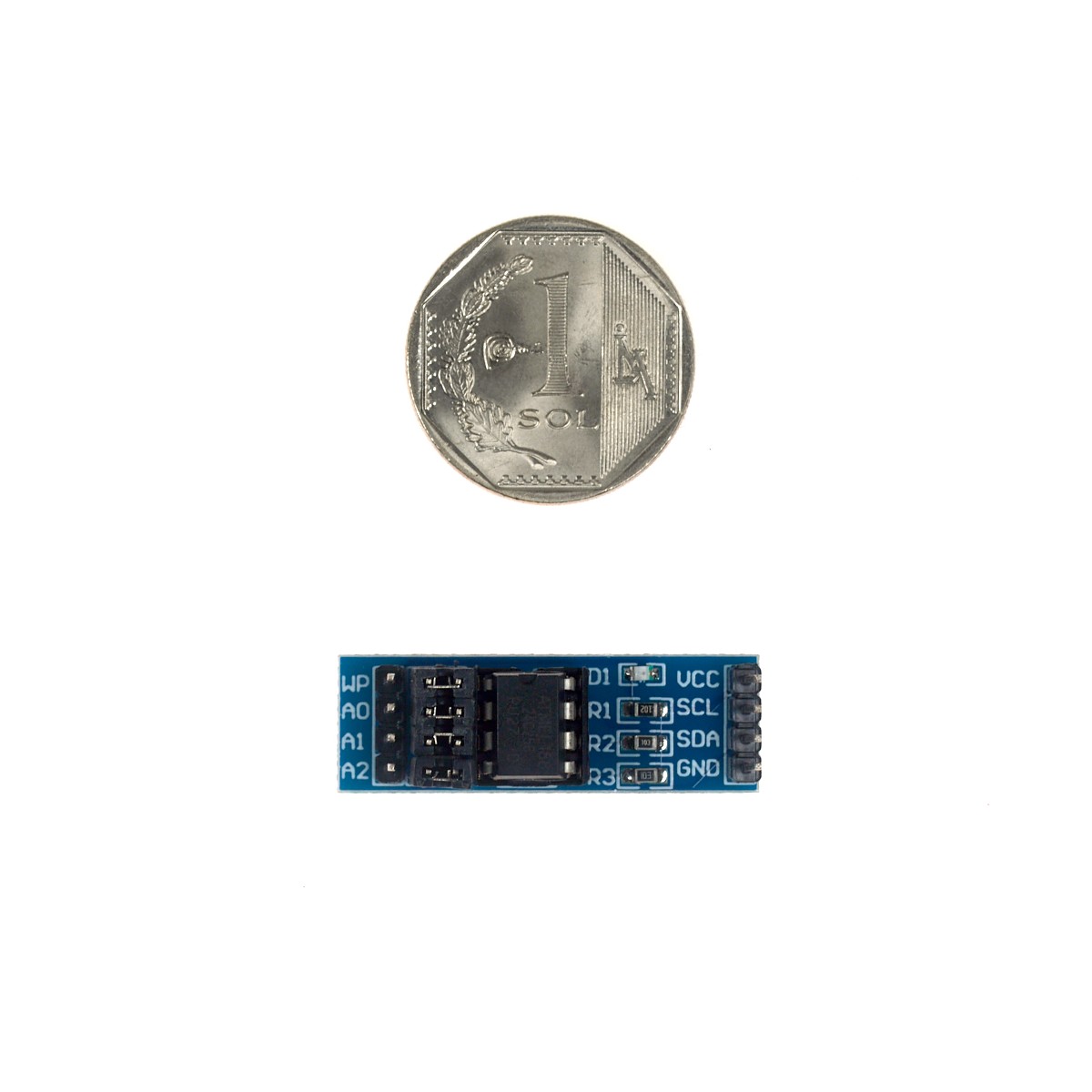

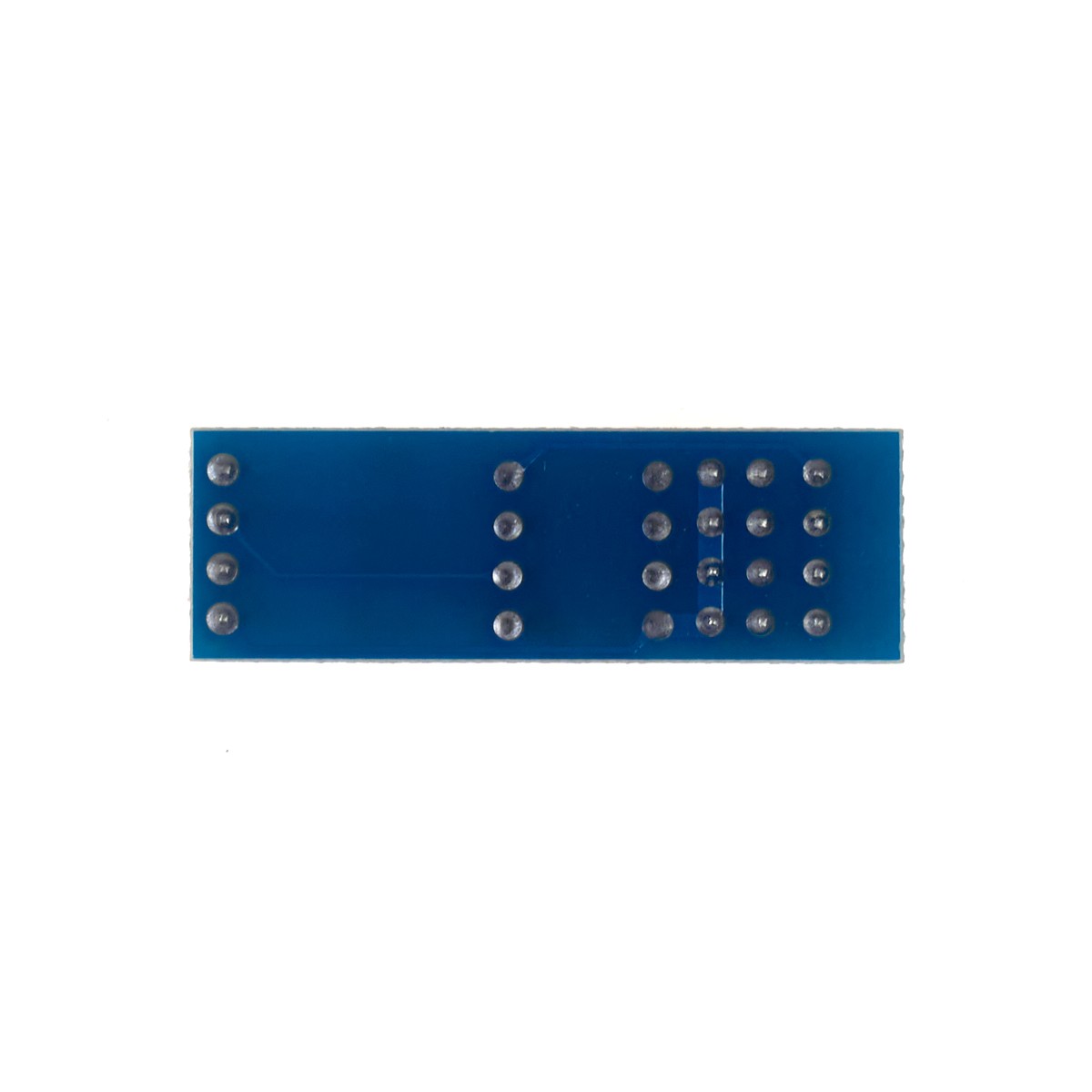

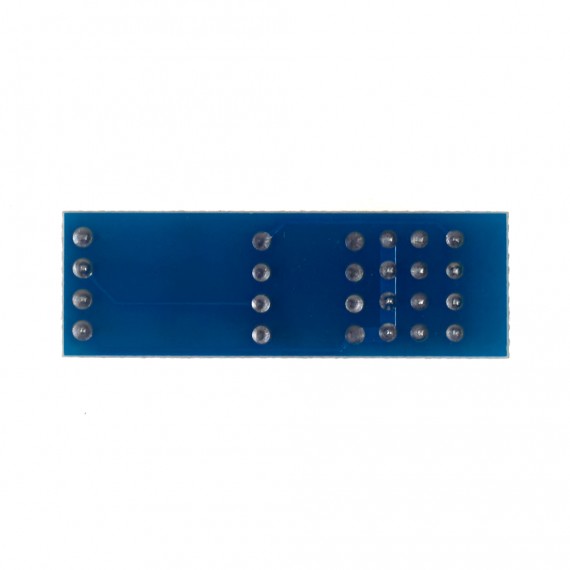

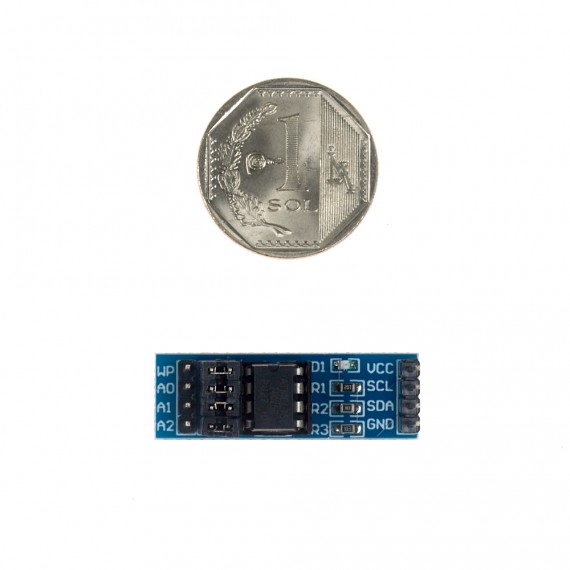

Módulo memoria EEPROM AT24C256 I2C

INFO

Los microcontroladores por lo general incorporan 3 tipos de memoria, memoria FLASH usada como memoria del programa, sirve para almacenar nuestro scketch, es un memoria no volátil y solo se reprograma cuando cargamos nuestro sketch; memoria SRAM donde se almacenan los datos o variables, es una memoria volátil, cada vez que apagamos o reiniciamos nuestro microcontrolador esta memoria pierde sus datos almacenados; y memoria EEPROM, es una memoria no volátil, y sirve para almacenar datos que necesitamos permanezcan a pesar de reiniciar o apagar el microcontrolador. La EEPROM es muy útil para almacenar datos de calibración o configuraciones de nuestro proyecto, La EEPROM interna que incorporan los microcontroladores por lo general es de poca capacidad o no incorporan.

Módulo memoria EEPROM AT24C256 I2C es una EEPROM de 256Kbits, usa una interfaz I2C, es compatible con la mayoría de microcontroladores y fácil de implementar, a diferencia de la EEPROM interna de Arduino que solo se puede reescribir 100 mil veces la AT24C256 soporta 1 millón de ciclos de escritura con tiempo de escritura es de 5ms.

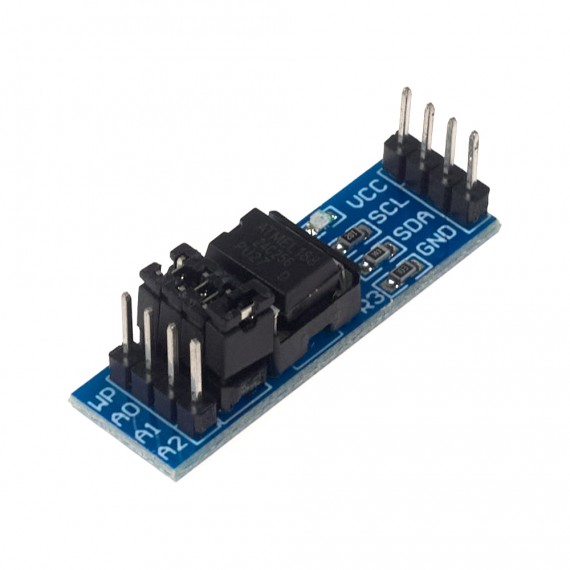

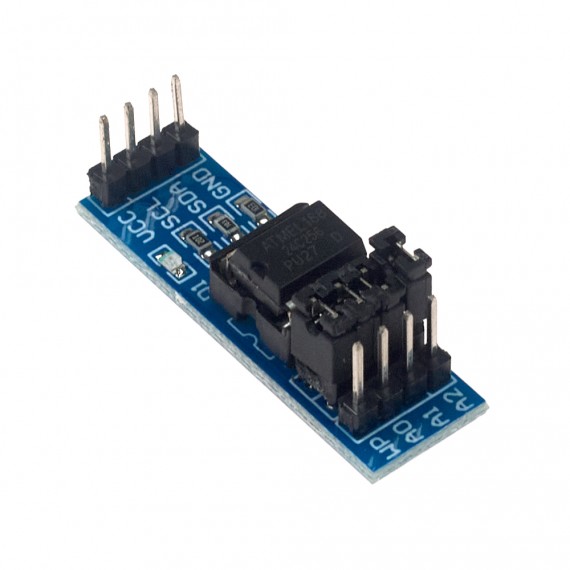

Módulo memoria EEPROM AT24C256 I2C permite bloquear la escritura quitando el Jumper WP y conectando a 5V, también se puede cambiar su dirección I2C con los Jumpers, por defecto los jumpers ponen a GND, si se desea cambiar la dirección retirar los jumpers y conectar los pines A2, A1 y A0 según se necesite, dirección=0|1|0|1|A2|A1|A0|0

ESPECIFICACIONES TÉCNICAS

• Chip: AT24C256
• Voltaje de Operación:2.7-5.5 V
• Capacidad: 256Kbits (32KByte)
• Interfaz: I2C (solo utiliza 2 cables)
• Dirección I2C: 0x50 (0|1|0|1|A2|A1|A0|0)
• Tiempo de escritura: 5ms
• Ciclos de escritura garantizados: 1,000,000
• Permanencia  de datos garantizado: 40 años
• Dimensiones: 37x12mm
• Peso:g
