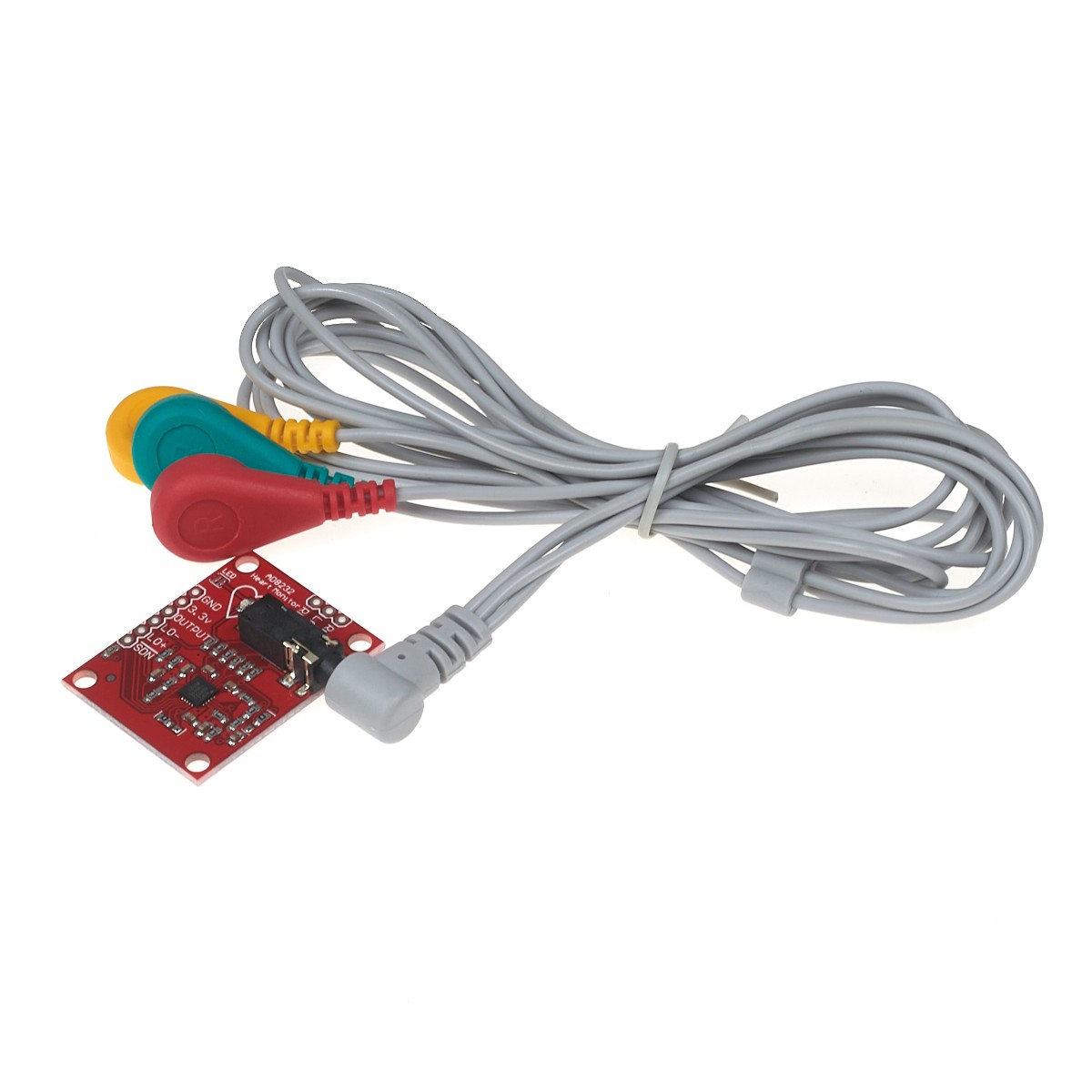

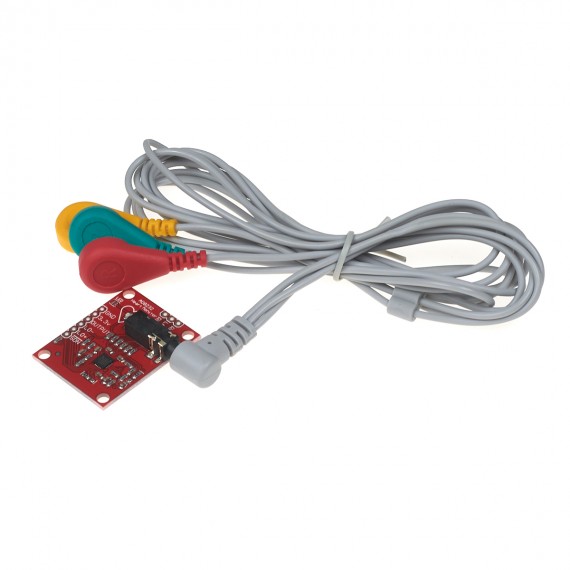

Módulo ritmo cardíaco ECG AD8232 con sondas

#SKU: 000324

Monitorea la actividad eléctrica de tu corazón utilizando este pequeño módulo

Lee masShow less
S/ 50,00
En stock
A lista de deseos
Descripción

INFO

El módulo AD8232 permite registrar la actividad eléctrica del corazón, es decir, obtener un electrocardiograma o ECG. El electrocardiograma (EKG o ECG) es una prueba diagnóstica no invasiva que evalúa el ritmo y la función cardiaca a través de un registro de la actividad eléctrica del corazón

El corazón late porque unas señales eléctricas se transmiten por unas vías específicas dentro del corazón, dando lugar al latido cardíaco. Esta actividad eléctrica puede ser detectada por electrodos colocados en la piel, específicamente en la parte anterior del pecho, en los brazos y piernas.

El AD8232 es un integrado con amplificadores de señal y filtros de ruido especialmente calibrados para las señales ECG. El módulo suprime el ruido de 60Hz generado por la electricidad doméstica. La salida del módulo es de tipo analógico, solo es necesario soldar los pines y conectar el módulo a un microcontrolador como Arduino. Dentro del programa debemos realizar la conversión analógica a digital y así podremos observar el ECG en el plotter de Arduino.

Se recomienda por seguridad del paciente alimentar el módulo utilizando una batería y no de una fuente conectada a la red doméstica.

Nota: Este no es un dispositivo con certificación médica, por lo que debe ser utilizado solo para prototipos y no para uso clínico.


ESPECIFICACIONES TÉCNICAS

  • Voltaje de operación: 3.3V DC
  • Bajo consumo de corriente: 170 uA
  • Salida de tipo analógica
  • Rechazo de ruido a 60Hz: 80dB
  • Configuraciones: 2 o 3 electrodos
  • Ganancia elevada (G=100), con bloqueo de corriente DC
  • Amplificador para pierna derecha (RLD) integrado
  • Filtrado RFI
  • Pin de apagado
  • Entrada de electrodos: Mini Plug 3.5mm

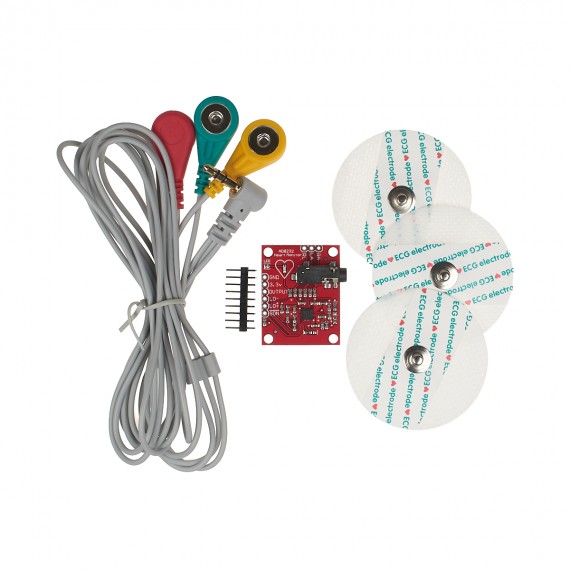

  • Incluye Cable para electrodos 1m
  • Incluye 3 electrodos ECG

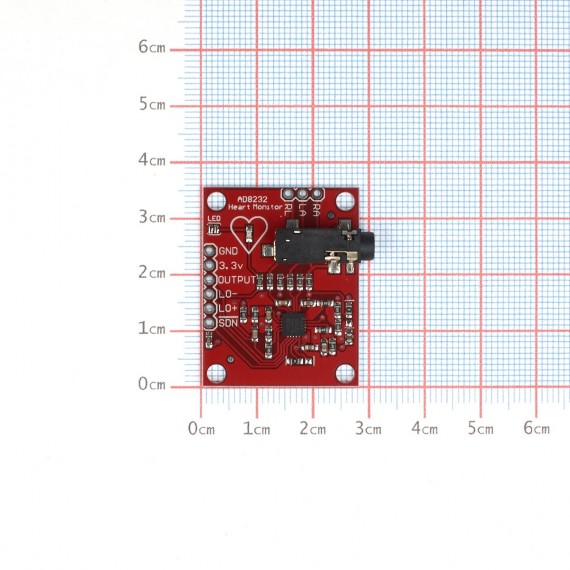

  • Dimensiones: 28*35 mm

Lee masShow less
Detalles del producto
000324
