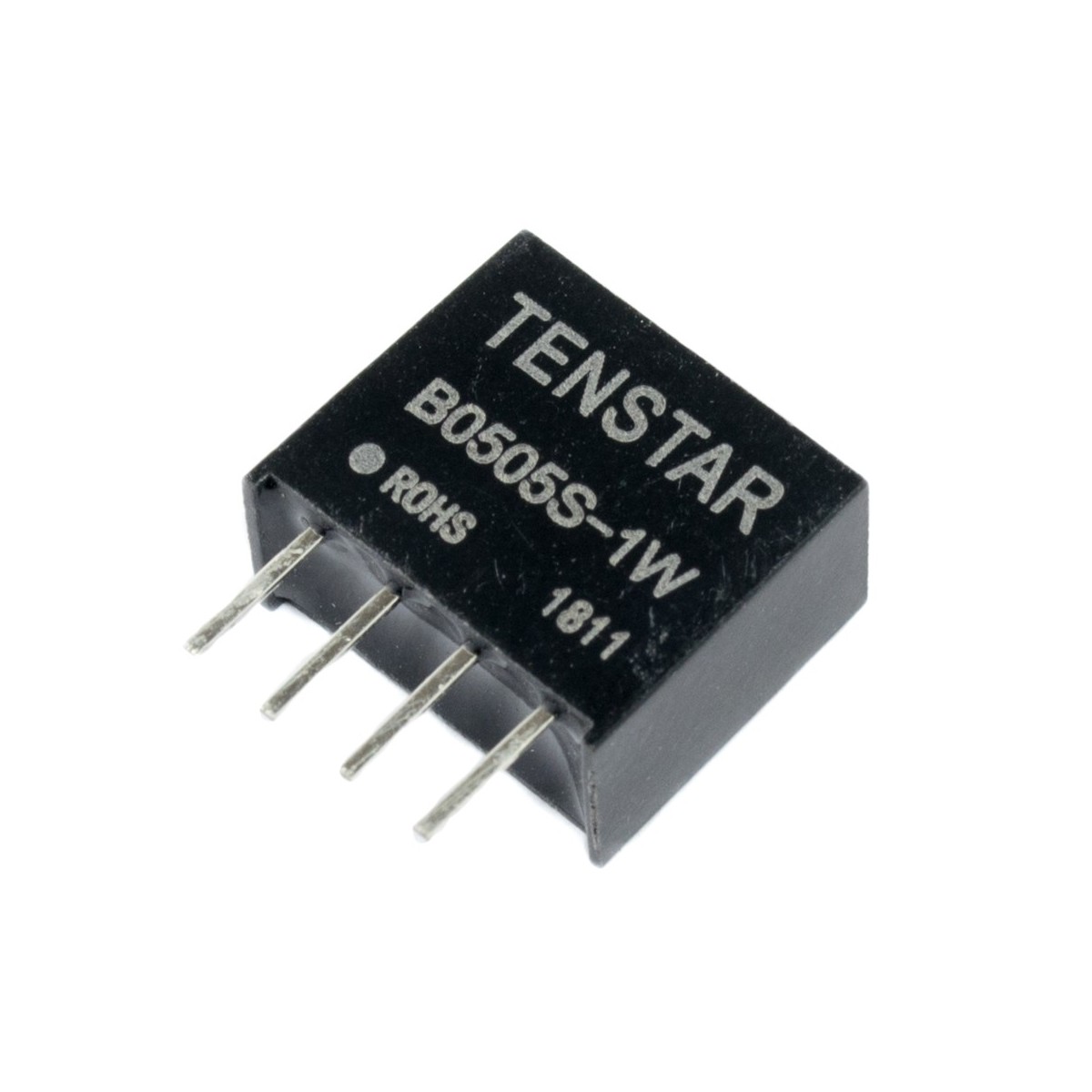

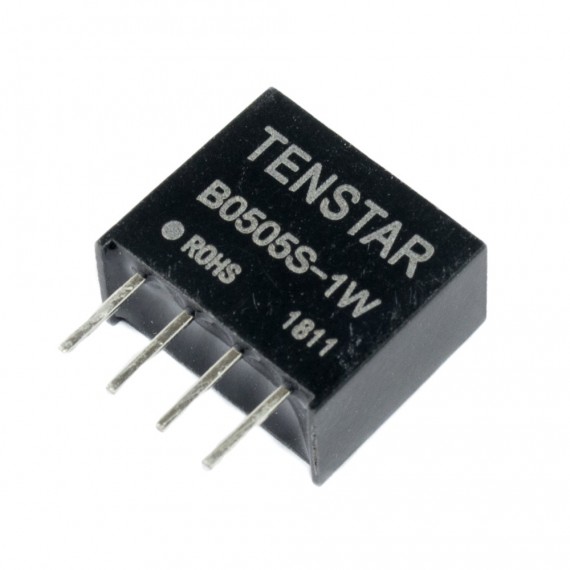

Fuente aislada B0505S-1W 5VDC

INFO

Muchas veces es necesario tener nuestro circuito totalmente aislado de la red eléctrica por seguridad o aislar dos circuitos aislados entre sí para evitar la propagación de ruido eléctrico. En el caso de aislamiento de entradas o salidas es posible utilizar optoacopladores que permiten aislar de forma óptica dos circuitos, pero para el caso de la fuente de alimentación no es posible utilizar optoacopladores por lo que es necesario optar por aislamiento galvánico como el ofrecido por el B0505S.

La Fuente aislada B0505S es un conversor DC-DC de 5V con aislamiento galvánico que separa eléctricamente la entrada de la salida. Ideal para Sistemas de Digitales de Control con consumo de baja potencia (menor a 1W), Conversores USB, Tarjetas de adquisición de Datos.

ESPECIFICACIONES TÉCNICAS

• Modelo: B0505S-1W
• Voltaje de entrada : 4.5-5.5V DC (5V recomendado)
• Voltaje de salida: 5V DC
• Corriente máxima de Salida: 200mA
• Aislamiento de 1kVDC
• Eficiencia: 70%

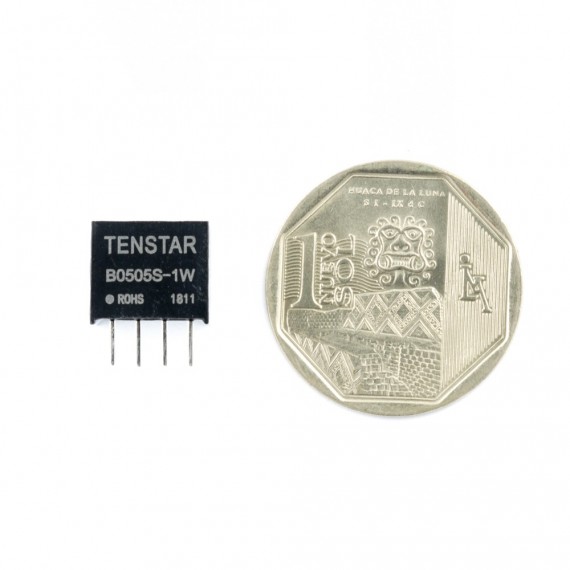

• Dimensiones:11.6*6*10 mm
• Peso: 2g
