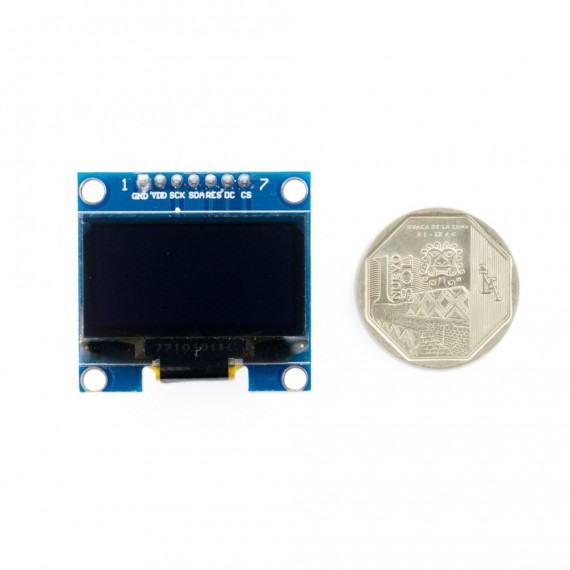

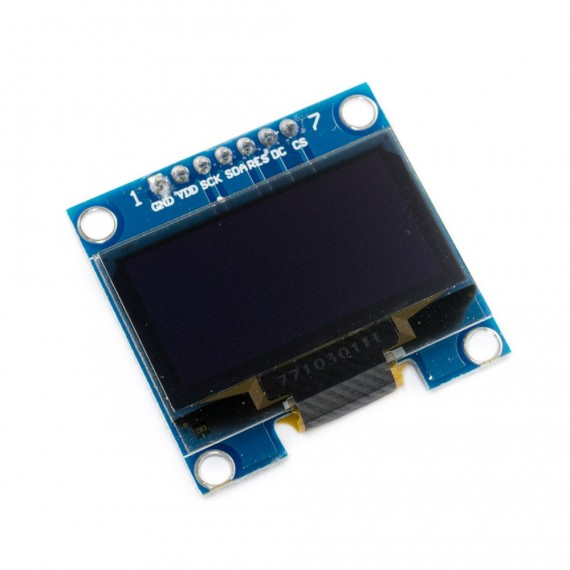

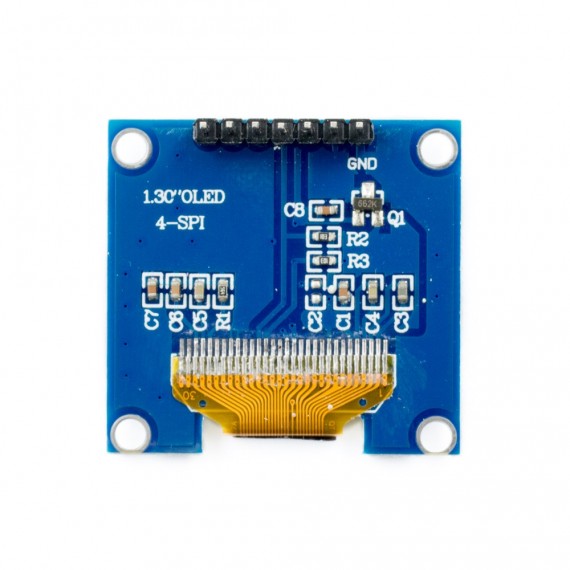

Display Oled 1.3" 128*64 SH1106 SPI

DISP-OLED-1P3-S

Pqueña pantalla OLED de 128x32 pixeles, ideal para aplicaciones portátiles donde se requiere un mínimo tamaño y bajo consumo de energía.

Más detalles

S/. 28,00

Descripción

INFO

Las pantallas OLED se destacan por su gran contraste, mínimo consumo de energía y buena calidad de imagen. El display oled 1.3" posee una resolución de 128*64 píxeles, permitiendo controlar cada píxel individualmente y mostrar tanto texto como gráficos. Además por ser de tipo OLED no necesita de retroiluminación (Backlight) como los LCD, lo que hace que su consumo de energía sea mucho menor y aumenta su contraste.

La interface de comunicación es de tipo SPI y puede trabajar con sistemas desde 3V hasta 5V gracias a su regulador y conversores en la placa. Debemos tener en cuenta que los pines SPI son diferentes para cada modelo de Arduino, por lo que debemos revisar el Pinout de nuestro Arduino para saber cuales son los pines SPI.

Para manejar la pantalla es necesario utilizar un microcontrolador con al menos 1K de RAM, este espacio cumple la función de buffer para el display. El driver de la pantalla es el SH1106 (similar al SD1306),, con una librería lista para usarse en Arduino. La librería permite mostrar texto, mapas de bits, píxeles, rectángulos, círculos y líneas. A pesar de usar 1K de RAM, el funcionamiento es muy rápido y el código es fácilmente portable a distintas plataformas de microcontroladores.


ESPECIFICACIONES TÉCNICAS

  • Voltaje de Operación: 3V – 5.5V DC
  • Driver: SH1106
  • Interfaz: SPI
  • Resolución: 128x64 píxeles
  • Monocromo: Píxeles Blancos
  • Ángulo de visión: >160º
  • Ultra bajo consumo de energía: 0.04W cuando están encendidos todos los píxeles
  • Dimensiones: 35mm x 33mm x 3mm
  • Temperatura de trabajo: -30ºC ~ 70ºC

APLICACIONES

  • Smartwatch (Reloj Inteligente)
  • Equipos médicos
  • Equipos industriales
  • Equipos de Audio

PINES

  1. GND: 0V  --------------------  ARDUINO UNO PIN: GND
  2. VDD: 3.3V-5VDC ----------  ARDUINO UNO PIN: 5V
  3. CSK: SPI clock  ------------  ARDUINO UNO PIN: 10
  4. SDA: MOSI data -----------  ARDUINO UNO PIN: 9
  5. RES: Reset  -----------------  ARDUINO UNO PIN: 13
  6. DC:  Data/command ------  ARDUINO UNO PIN: 11
  7. CS:  Chip select signal ----  ARDUINO UNO PIN: 12
