Driver PaP TB6600 ideal para manejar motores paso a paso bipolares Nema 17 o 23 de hasta 4A. Utilizado en máquinas CNC, robótica y automatización industrial.
INFO

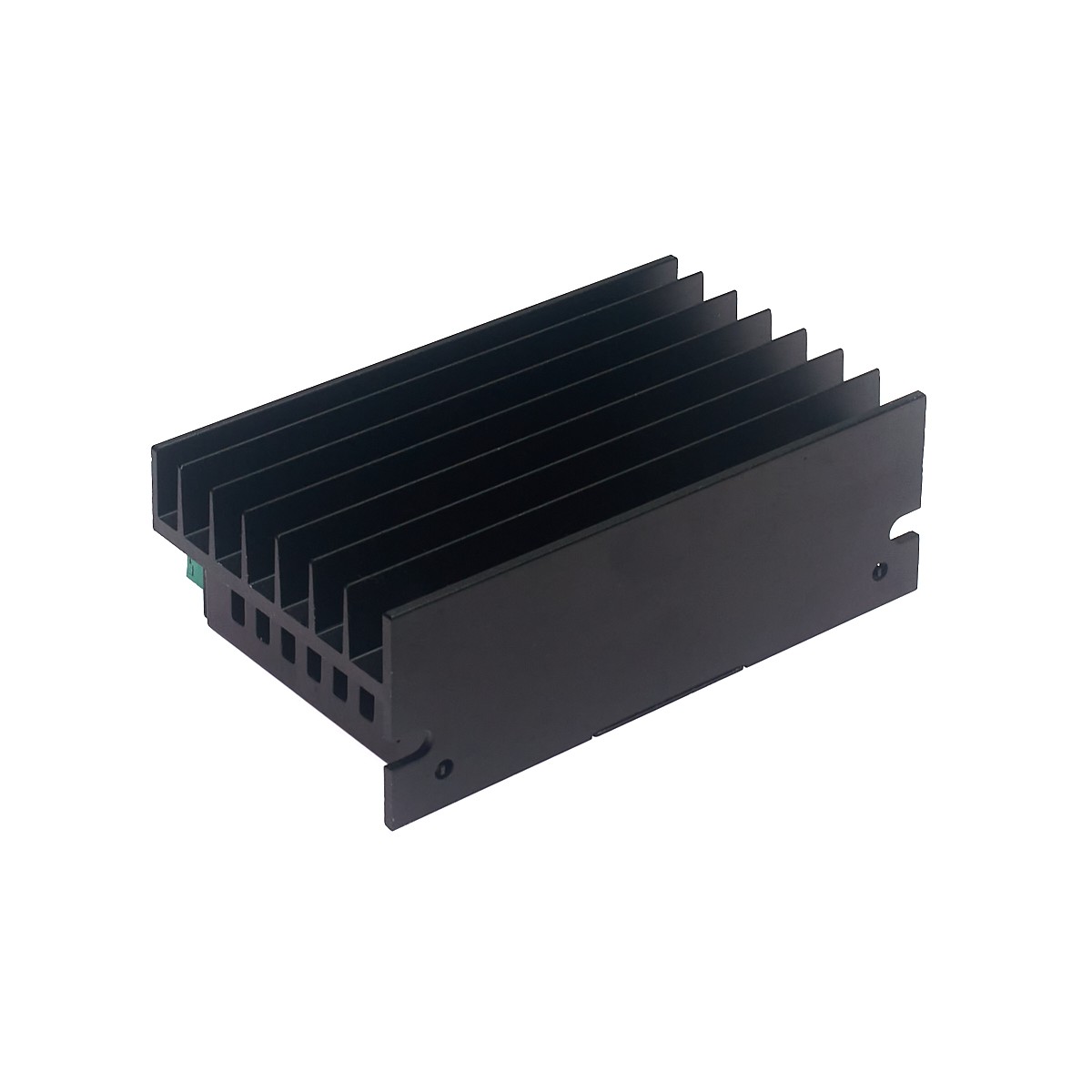

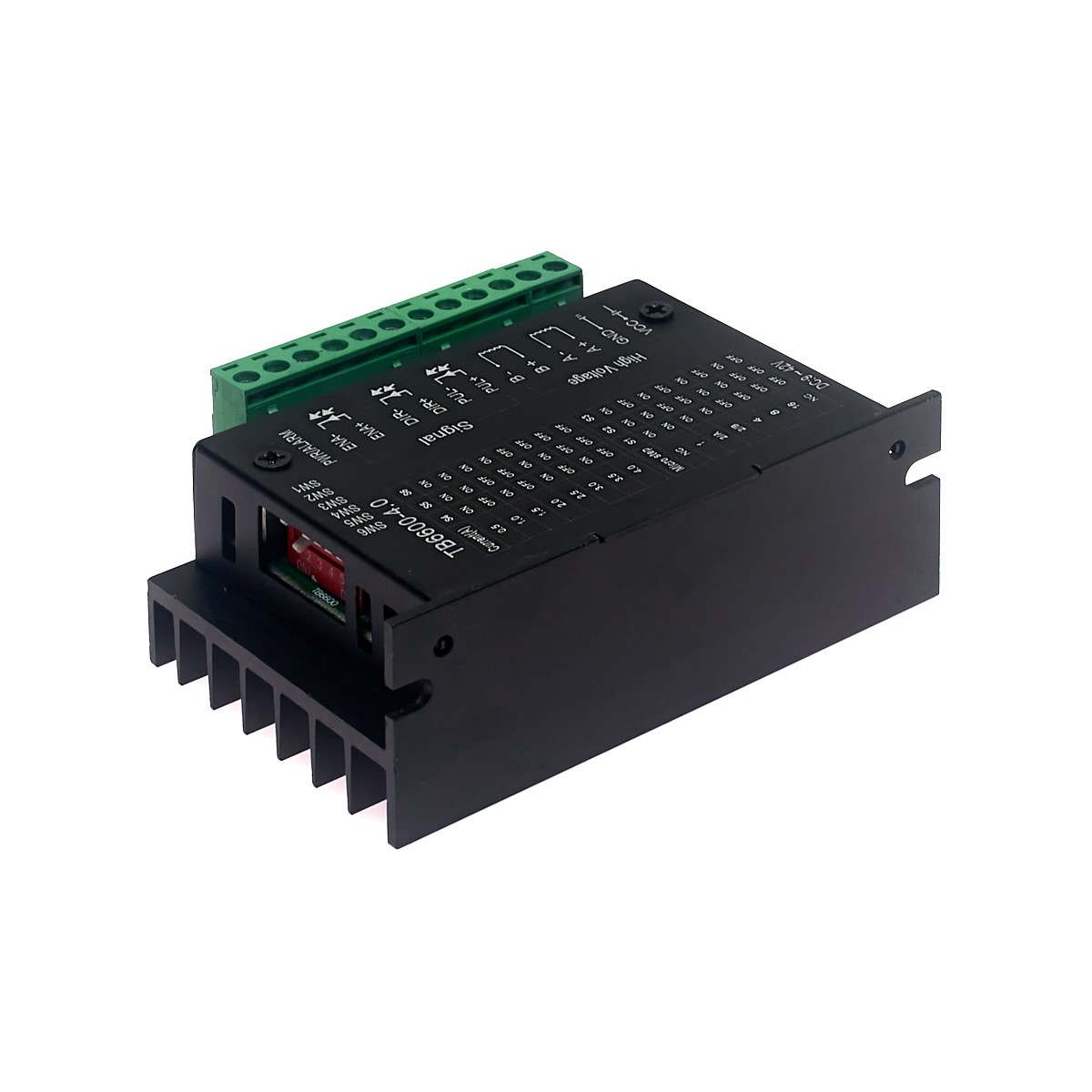

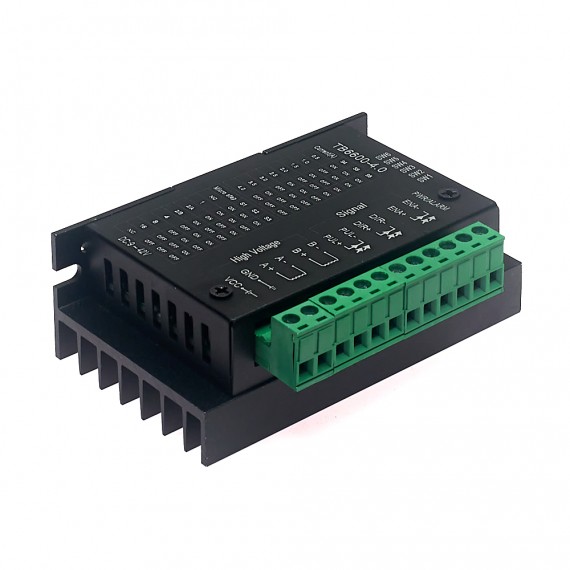

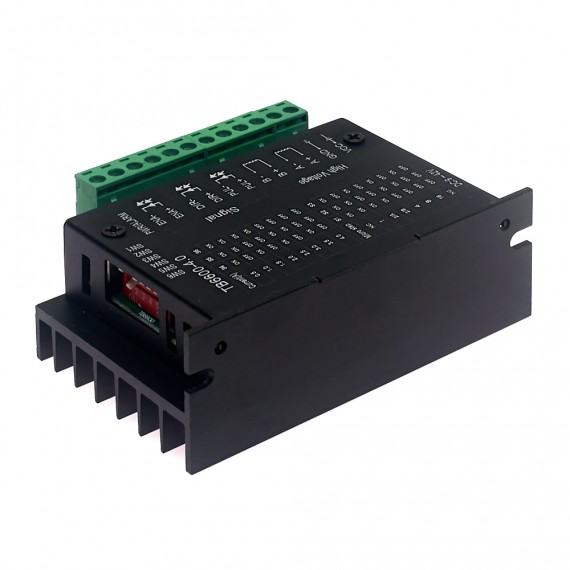

Driver PaP TB6600 4.0A permite trabajar con motores paso a paso bipolares de hasta 4 Amperios. Diseñado para ser muy robusto: Posee entradas de control optoacopladas para trabajar con Arduino o cualquier microcontrolador o PLC, posee un gran disipador de aluminio para disipar el calor del driver generado al manejar un motor pap de alta potencia, las borneras removibles facilitan la instalación y mantenimiento, posee diodos flyback en placa. Ideal para motores a paso Nema 23 utilizados en Routers CNC, Cortadoras Láser, Impresora 3D de grandes dimensiones y más.
El driver TB6600 posee salida de corriente seleccionable desde 0.5A hasta 4A, protección contra sobre corriente y 6 resoluciones diferentes de microstepping. Se alimenta con voltaje (de potencia) entre 9V hasta 42V DC (recomendamos trabajar a 24V) y puede controlar motores de hasta 4A. Para manejar el driver se utilizan las señales PUL (paso) y DIR (dirección) similar los drivers A4988 o DRV8825, las entradas lógicas del driver están optoacopladas: soportan desde 3.3V a 24V lógicos (resistencia en placa de 3.3K Ohm). No es necesario unir las tierras del voltaje de potencia y el voltaje lógico o de control. El driver puede trabajar como un reemplazo de drivers de menor corriente como el DRV8825 o el A4988, a nivel de software funcionan de la misma forma pudiendo trabajar con el firmware CNC GRBL o los firmware de impresión 3D: Marlin, Repetier y más.
NOTA: Este driver tiene como núcleo al chip TB6600HG original de TOSHIBA que soporta microstepping de hasta 1/16. Existe en el mercado un chip alternativo: TB67S109A, también de TOSHIBA y que soporta microstepping de 1/32, pero no posee la misma capacidad de corriente. Es importante identificar claramente el driver a utilizar y comprar para realizar un dimensionamiento adecuado para nuestro proyecto.
ESPECIFICACIONES TÉCNICAS
- Chip Driver: TB6600HG
- Voltaje de Potencia: 9-42VDC
- Voltaje lógico/control: 3.3V a 24V DC
- Corriente de trabajo: 4A máx.
- Corriente pico: 4.5A
- Adecuado para motores a paso bipolares Nema 23 (4 cables)

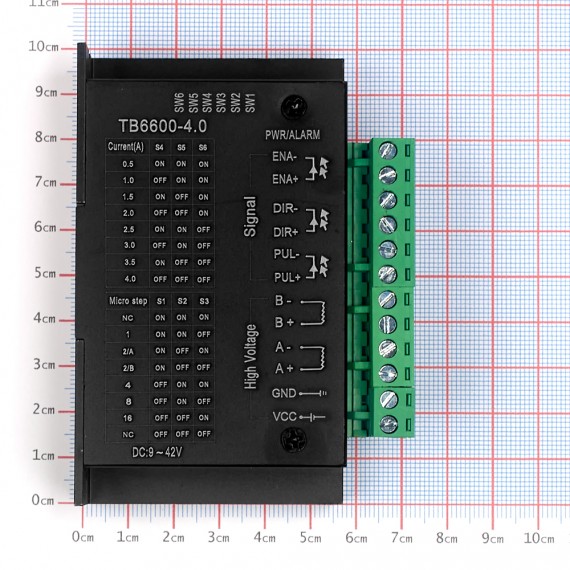

- 6 modos de Microstepping: 1, 1/2A, 1/2B, 1/4, 1/8, 1/16
- Frecuencia reloj: 200KHz
- Pines de control optoacoplados: Dirección(DIR), Paso(PUL) y Enable(EN)
- Protección de sobrecorriente y sobrevoltaje

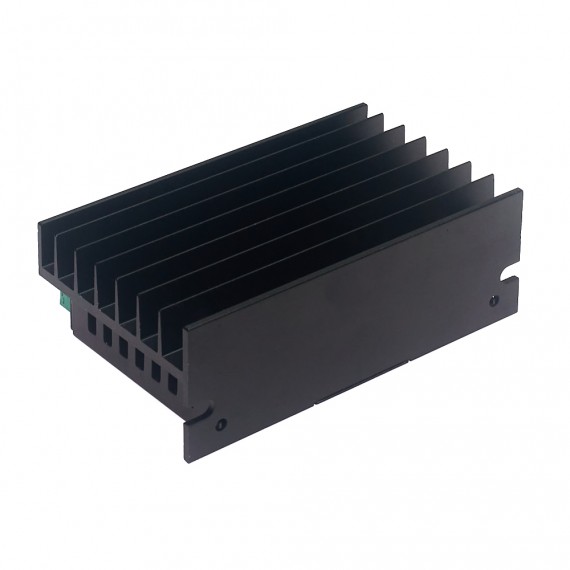

- Disipador de aluminio con agujeros para montaje en tablero
- Peso: 170 gramos
- Dimensiones(L*A*h): 96*71*35 mm
APLICACIONES
- Router/Fresadora CNC
- Impresora 3D
- Robótica
- Automatización Industrial
- Maquinaria de Precisión
- Vídeo seguridad
- Cajeros automáticos
LINKS
- Datasheet TB6600HG
- Datasheet Driver TB6600
- Librería Arduino: AccelStepper
- Librería Arduino: FlexyStepper
- Tutorial: Guía de usuario TB6600 con Arduino [dfrobot]
- Tutorial Arduino y A4988 [howtomechatronics]
- Tutorial Arduino Stepper A4988 [lastminuteengineers]
- Tutorial Arduino Stepper driver TB6600 [makerguides]
- Vídeo: Test driver TB6600 para control de motores paso a paso
- Vídeo: Controlar motor a pasos con Arduino
- Vídeo: Concectar Arduino con driver industrial PaP
- Vídeo: Como elegir el driver para un motor a pasos
- Paper: Microstepping
