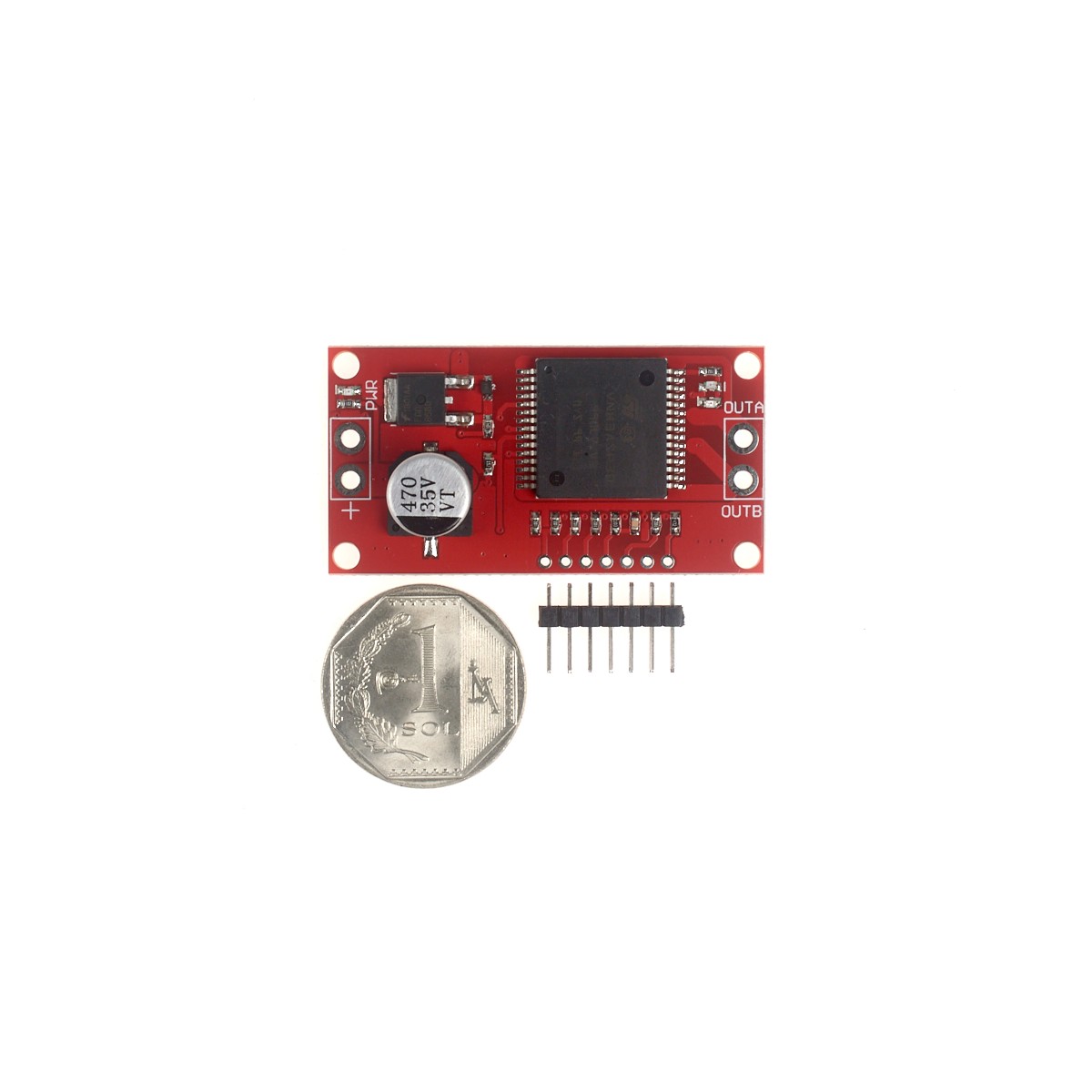

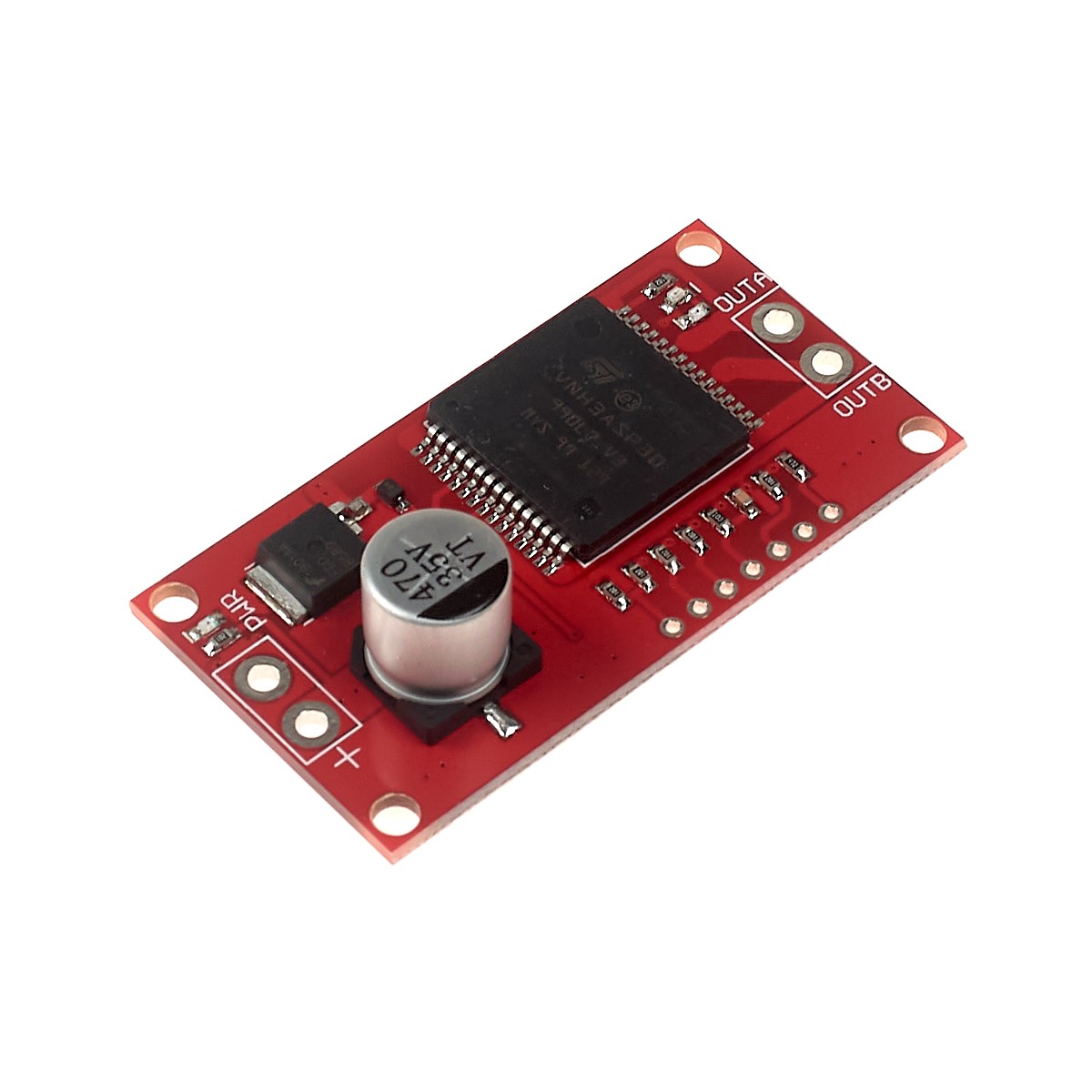

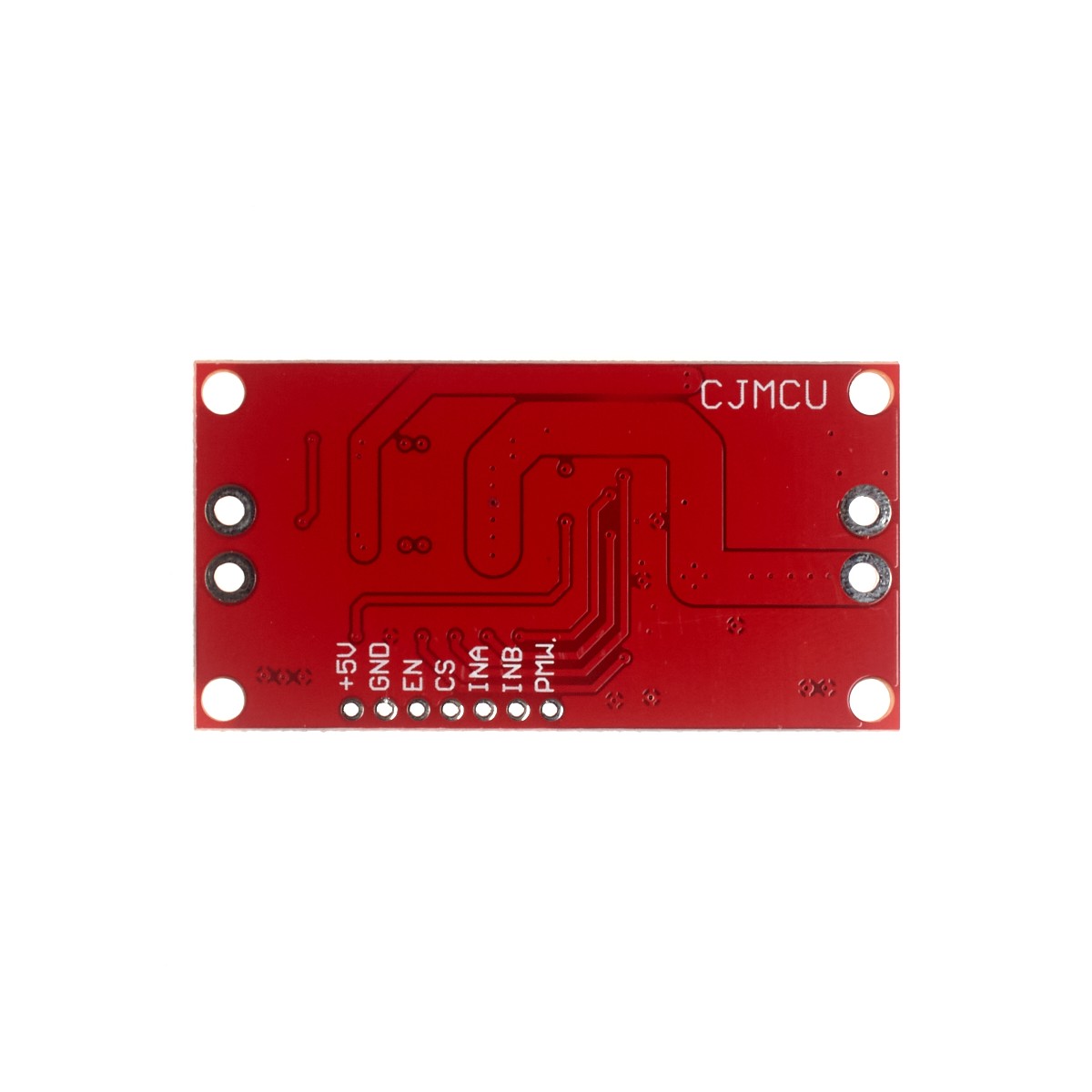

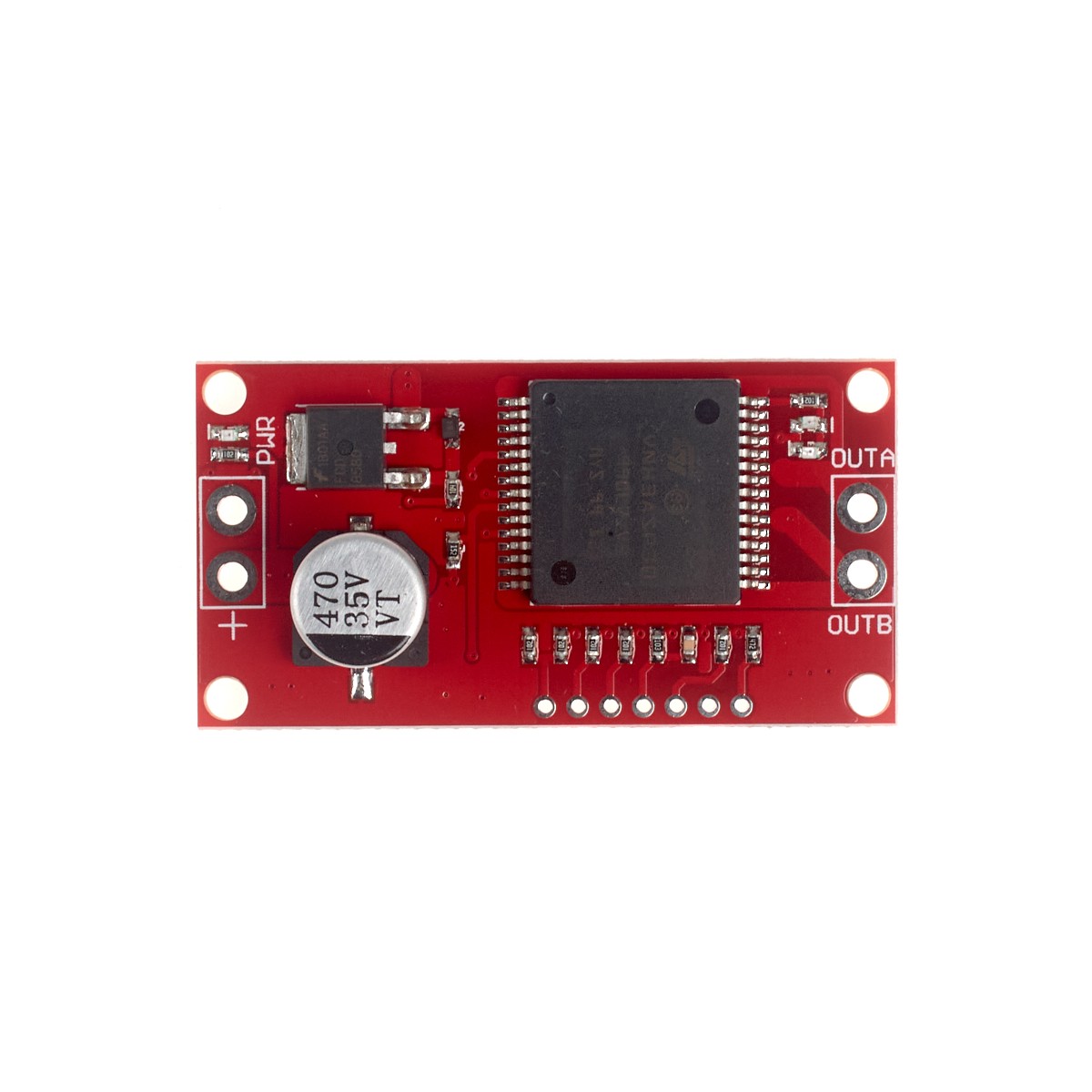

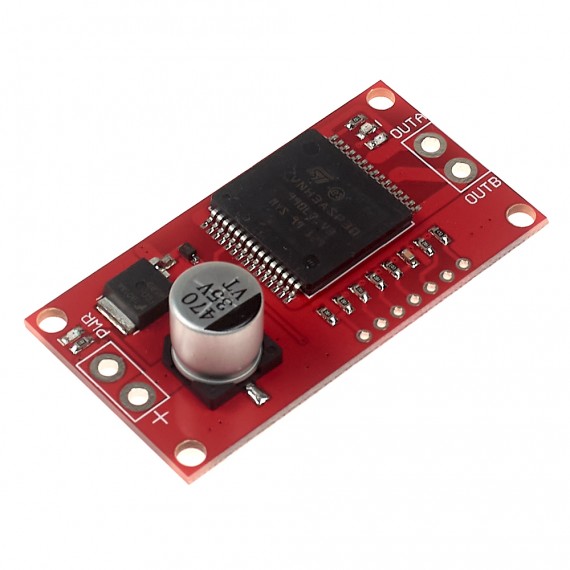

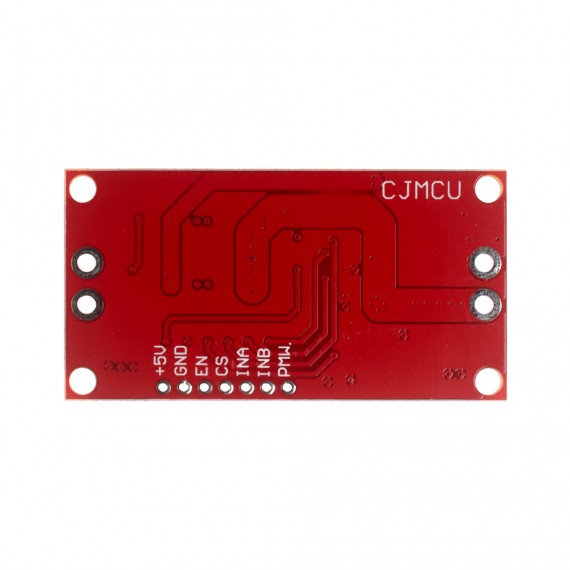

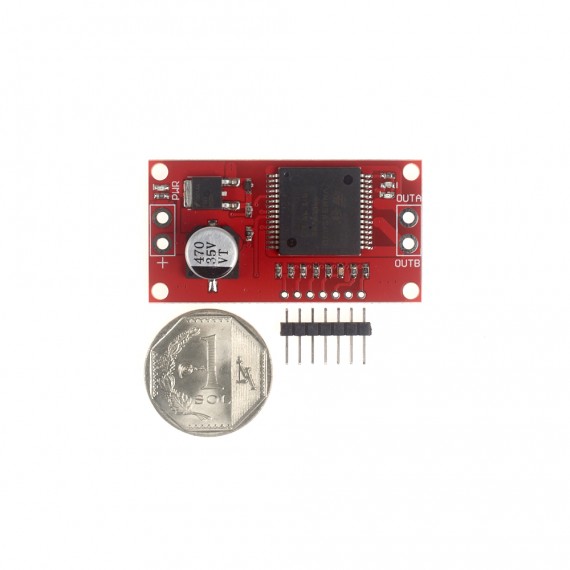

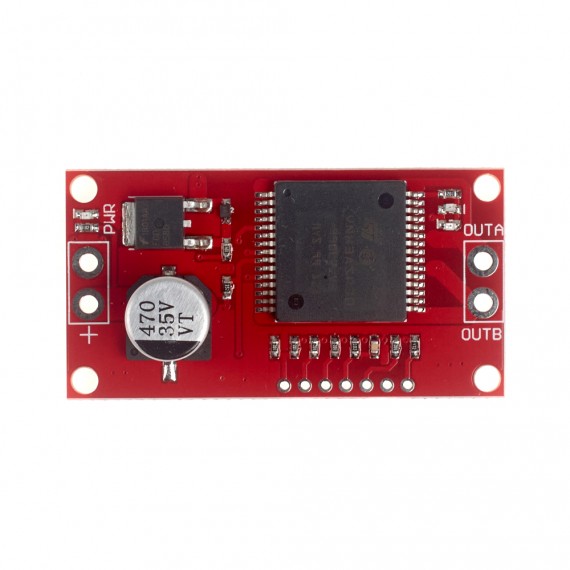

Puente H de alta potencia 1 canal, 30A picos y 9A de forma continua.
INFO
Muchas veces se necesita manejar motores de más de 2A de corriente, por lo que ya no es posible utilizar el conocido driver L298N, es en ese caso que este poderoso driver entra en escena. El chip VNH3SP30 es un puente H capaz de manejar 1 motor DC de hasta 5A sin disipador y hasta 9A con disipador y ventilador adecuados. A diferencia del L298N este driver solo maneja 1 motor.
Cuando se utiliza este módulo en aplicaciones de alto consumo (mayor a 5A) puede ser necesario utilizar un disipador de calor o ventilador (no incluidos) y soldar los cables directamente a la placa en lugar de utilizar un terminal de tornillo, para evitar sobrecalentamiento del driver. Para corriente menor a 5A no es necesario ningún disipador.
ESPECIFICACIONES TÉCNICAS
- Voltaje máximo (potencia): 16 V DC
- Voltaje de control: TTL 5V
- Corriente nominal: 5A (9A con disipador)
- Corriente máx: 30A (Picos de milisegundos)
- Salida analógica de consumo de corriente en voltaje (compatible con Arduino)
- Resistencia de MOSFET: 34 M Ohm
- Máxima frecuencia PWM: 10 KHz
- Apagado térmico de protección
- Apagado por Subtensión y sobretensión
