Módulo basado en el SoC ESP8266 ideal para ser soldado directamente en proyectos IoT, expone la mayoría de los pines del chip.
Conectar tus proyectos a internet por Wifi ya no será un problema con la ayuda del Módulo ESP-12E. Está basado en el SoC (System on Chip) ESP8266, un chip altamente integrado, diseñado para las necesidades de un mundo conectado. Este módulo o SoM es el núcleo de la tarjeta Wemos D1 Mini. El ESP8266 integra un potente procesador con Arquitectura de 32 bits (más potente que el Arduino Due) y conectividad Wifi. Ofrece una completa y autocontenida solución WiFi Networking, puede trabajar como host de aplicaciones o descargar la carga de WiFi Networking de otro procesador.
El módulo ESP-12S viene cargado de fabrica con el firmware AT, que permite conectar un Arduino a WiFi utilizando comandos AT. Es posible cambiar el firmware (flashear) permitiendo trabajar el módulo de forma independiente o SDK (sin un Arduino) y usar toda su capacidad como microcontrolador de 32bits a 80Mhz. Para flasher el chip es necesario utilizar un modulo conversor usb a serial TTL como el Módulo CP2102.
El módulo ESP-12S trabaja a 3.3V en alimentación y GPIO por lo que NO se debe alimentar con 5V. Se recomienda colocar un capacitor de 100uF en paralelo con la fuente de alimentación para filtrar los picos de corriente. Posee leds indicadores de alimentación y de comunicación. Los pines de entradas/salidas (GPIO) trabajan a 3.3V por lo que para conexión a sistemas de 5V es necesario utilizar conversores de nivel como: Conversor de nivel 3.3-5V 4CH o Conversor de nivel bidirecional 8CH - TXS0108E.

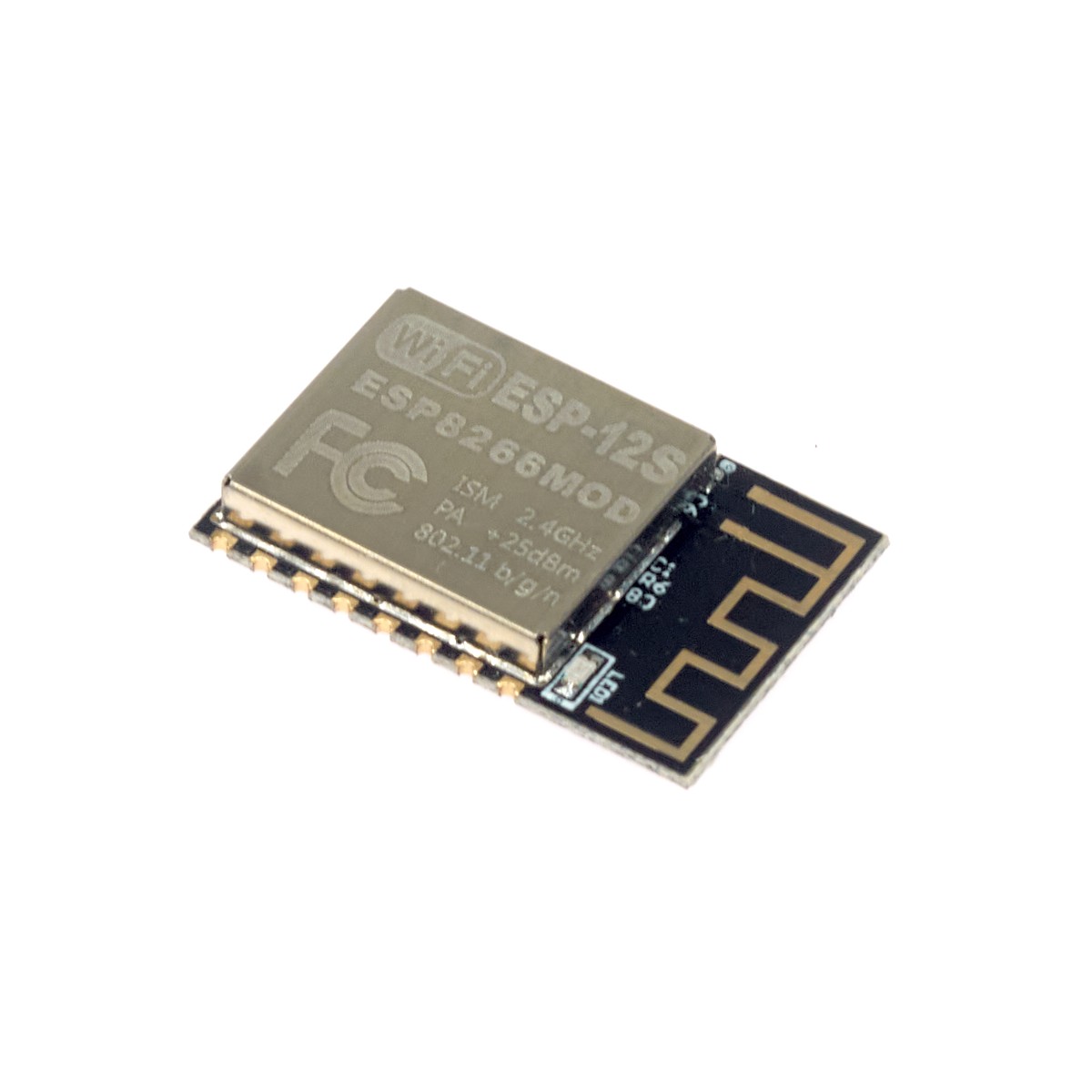

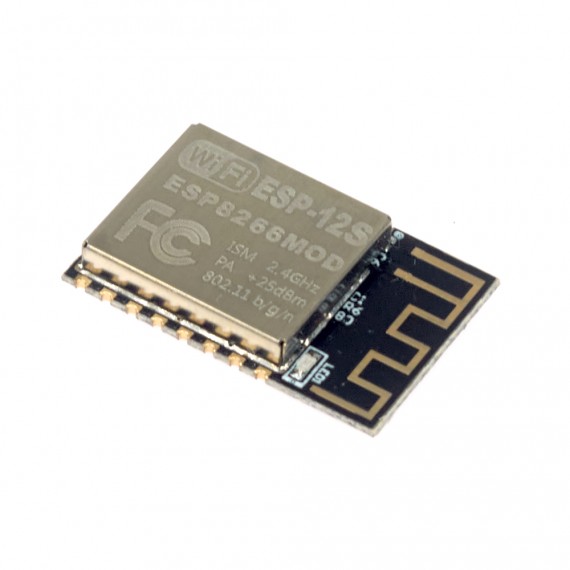

El SoC(System On a Chip) ESP8266 de Espressif Systems es un chip especialmente diseñado para las necesidades de un mundo conectado, integra un potente microcontrolador con arquitectura de 32 bits (más potente que el Arduino Due) y conectividad Wi-Fi. El SoM(System on Module) ESP-12S fabricado por Ai-Thinker integra en un módulo el SoC ESP8266, memoria FLASH, cristal oscilador y antena WiFi en PCB.

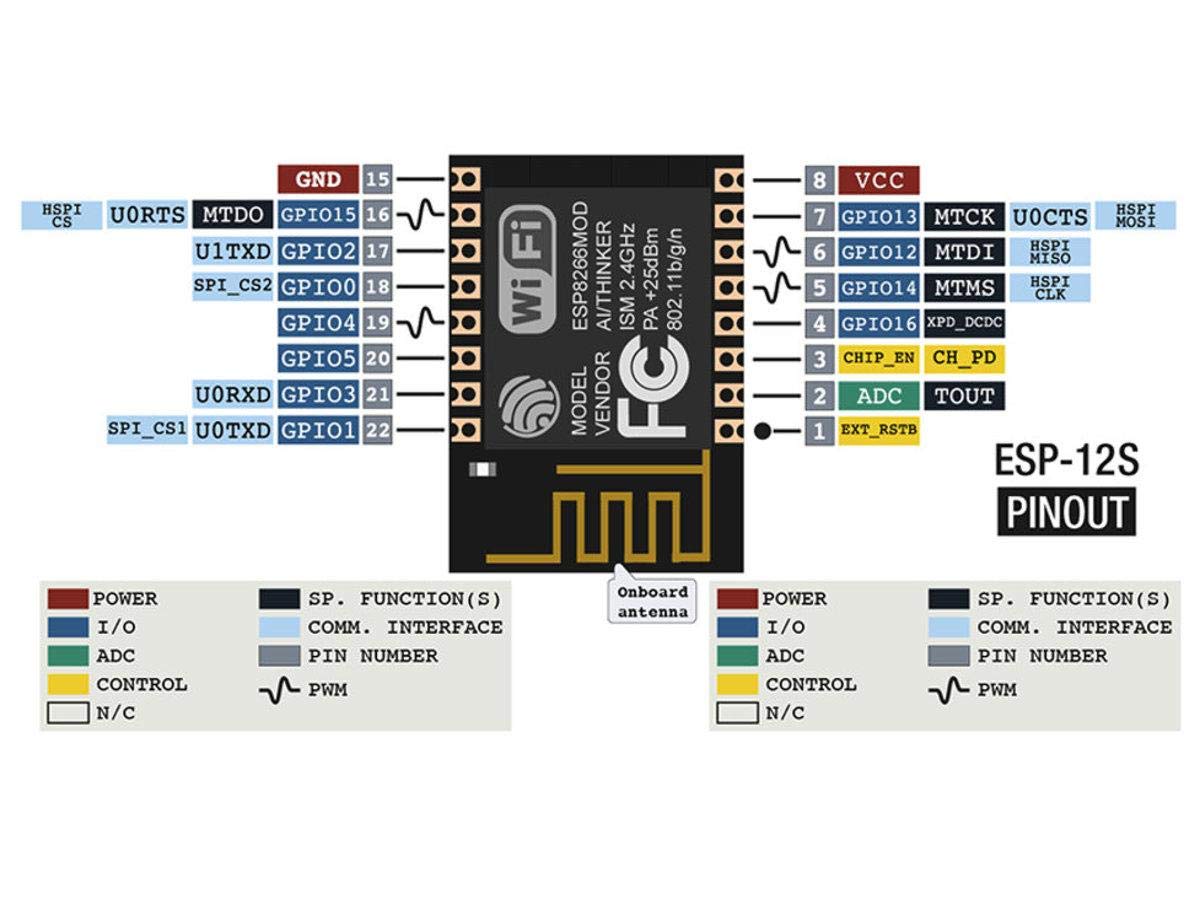

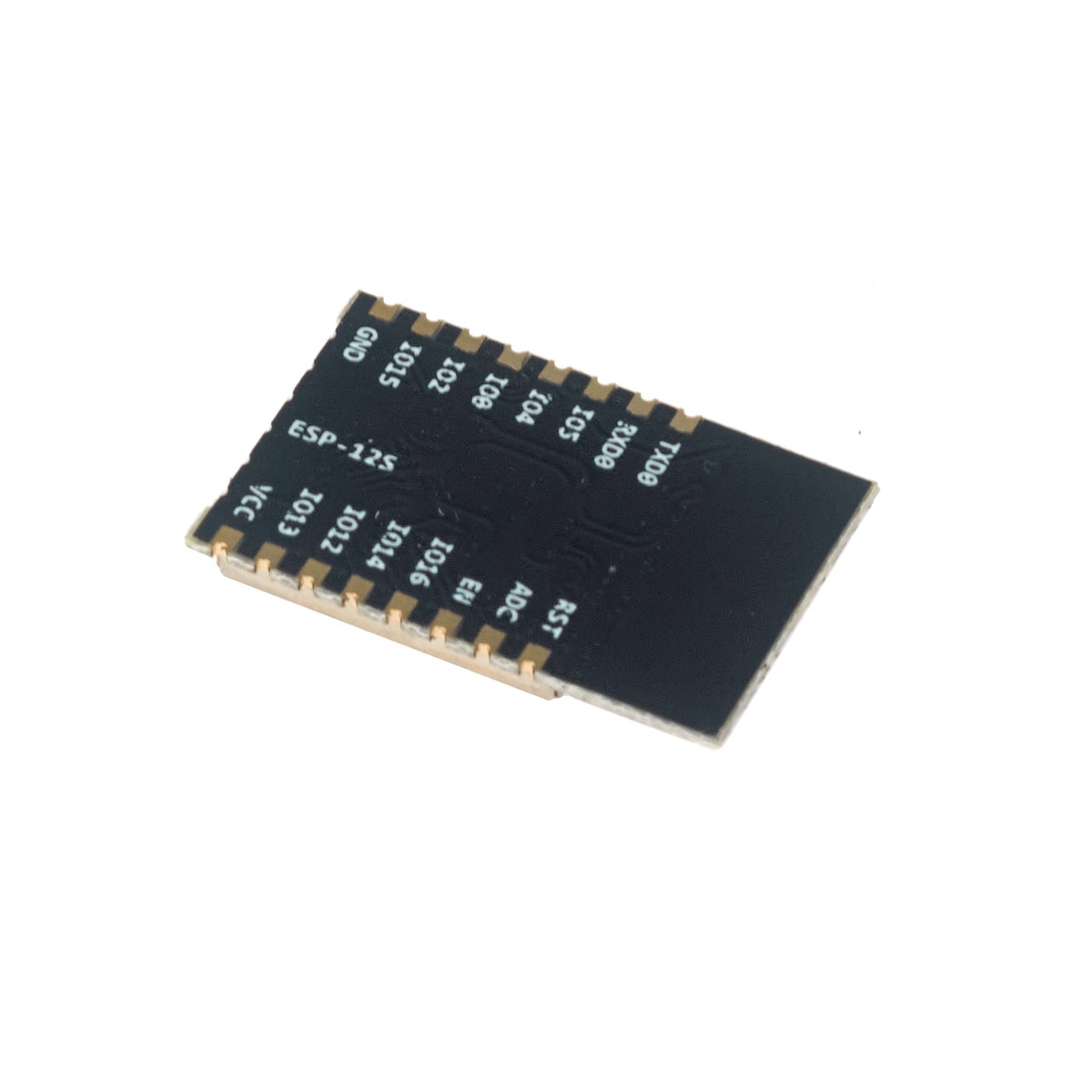

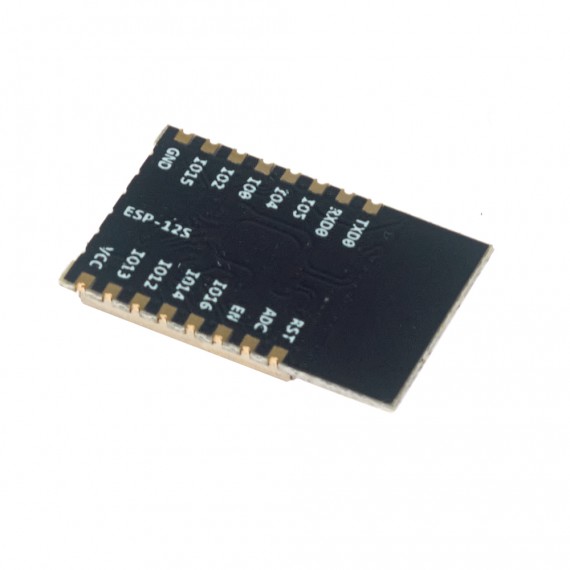

EL ESP-12S a diferencia que el ESP12F dispone de menos pines, trae los mines lateral y deja libre los pines en lado inferior.
La plataforma ESP8266 permite el desarrollo de aplicaciones en diferentes lenguajes como: Arduino, Lua, MicroPython, C/C++, Scratch. Al trabajar dentro del entorno Arduino podremos utilizar un lenguaje de programación conocido y hacer uso de un IDE sencillo de utilizar, ademas de hacer uso de toda la información sobre proyectos y librerías disponibles en internet. La comunidad de usuarios de Arduino es muy activa y da soporte a plataformas como el ESP8266. Dentro de las principales placas de desarrollo o módulos basados en el ESP8266 tenemos: ESP-01, ESP-12E, Wemos D1 mini y NodeMCU v2.
