Kit Control Remoto Infrarrojo de 38KHz con Receptor HX1838 KY-022

INFO

El Kit de control remoto inalámbrico infrarrojo para Arduino consta de un control remoto infrarrojo 38KHz y un módulo receptor infrarrojo KY-022. El control remoto IR usa el protocolo NEC,  posee 17 teclas de función, cubre una distancia de hasta 8 metros, ideal para uso en robótica y domótica. El módulo receptor IR KY-022 es compatible con receptores 1838/HX1838/VS1838/VS1838B, puede recibir señales de modulación 38KHz estándar, incorpora un diodo IR, amplificador, demodulador y comparador, siendo capaz de recibir señales de luz infrarroja con datos digitales. La operación de decodificación de la señal del mando a distancia se puede realizar a través de una librería en Arduino/RaspberryPi/ESP32.

ESPECIFICACIONES TÉCNICAS

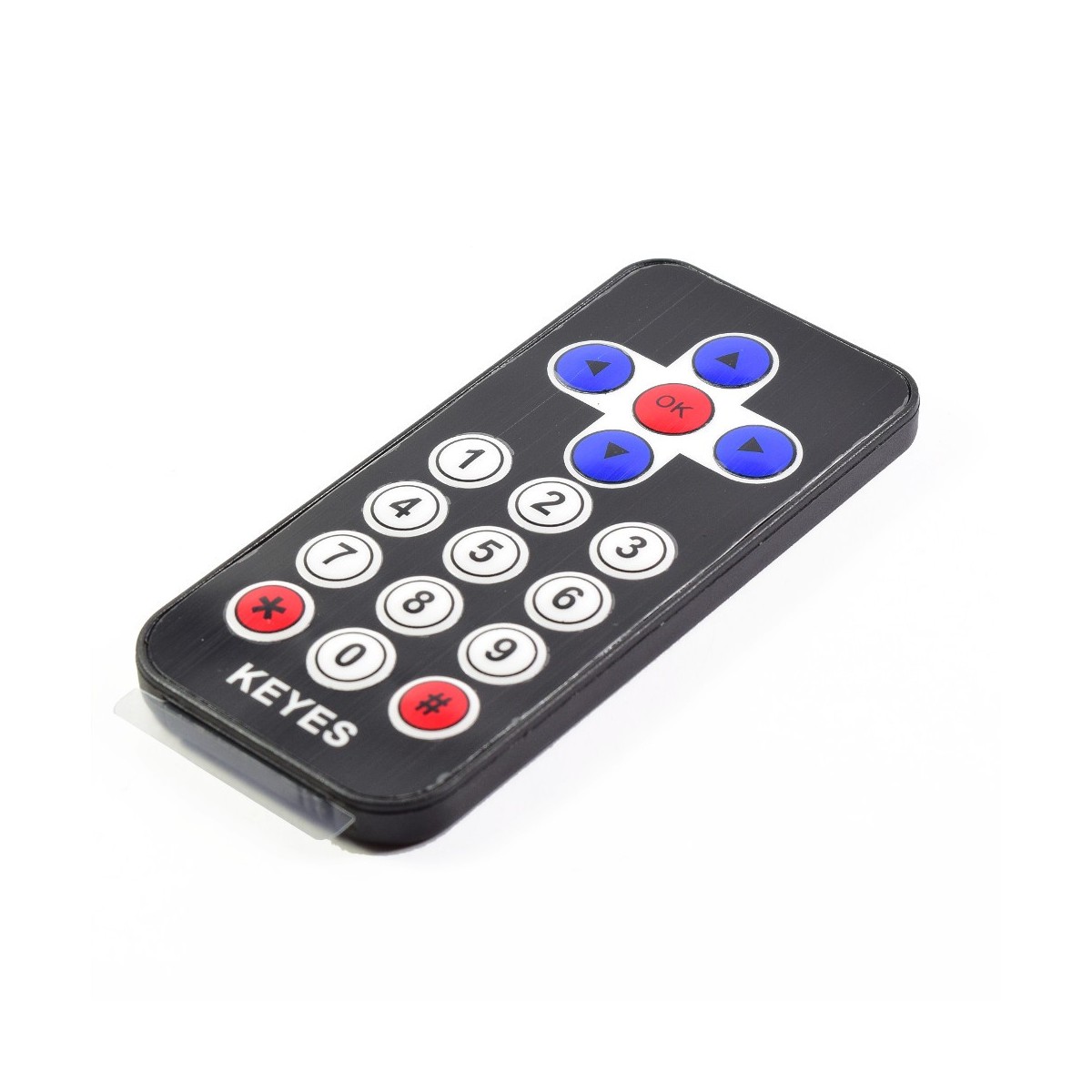

CONTROL REMOTO INFRARROJO 38KHZ

• 17 teclas de función
• Protocolo NEC 38KHz
• Distancia de transmisión: hasta 8 metros (en función del entorno circundante, la sensibilidad del receptor, etc.)
• Ángulo de operación: 60 °
• Batería de botón CR2025
• Corriente estática: 3 ~ 5uA, dinámica actual: 3 ~ 5 mA
• Dimensiones: 85*40*6,5 mm (L*W*H)
• Peso: 12 gramos

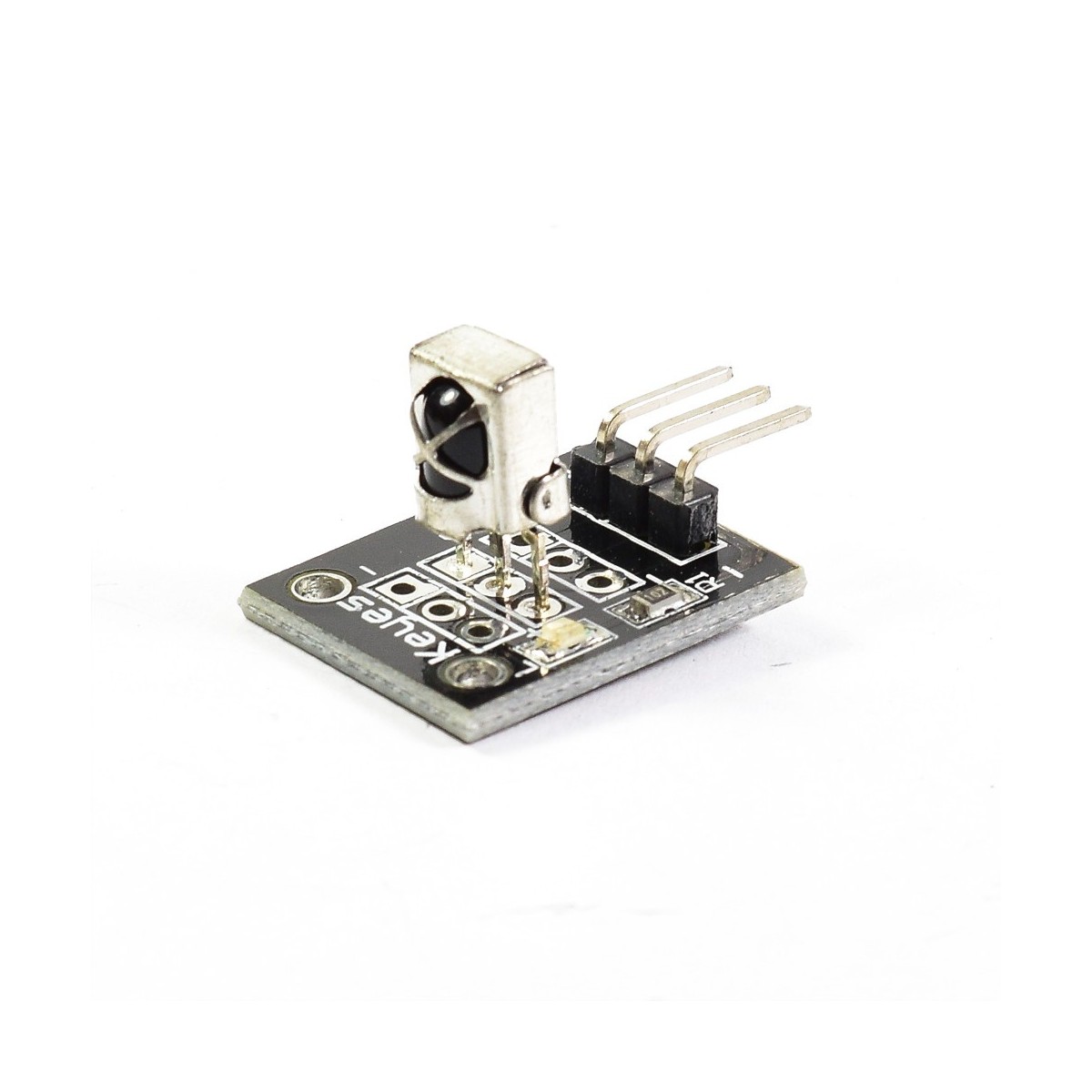

MÓDULO RECEPTOR INFRARROJO KY-022

• Compatible con Modelos 1838, HX1838, VS1838, VS1838B
• Voltaje de Alimentación: 2.7 a 5.5 VDC
• Frecuencia de Operación Central: 38 kHz
• Longitud de Onda de Recepción: 940 nm
• Ángulo de Detección Máximo: 45°
• Temperatura de Operación: -20 a 65 °C
• Alcance: 18 metros en posición frontal (8 metros en ángulo de 45°)
• Número de pines: 3
• Dimensiones: 19*15*12 mm (L*W*H)
• Peso: 2 gramos

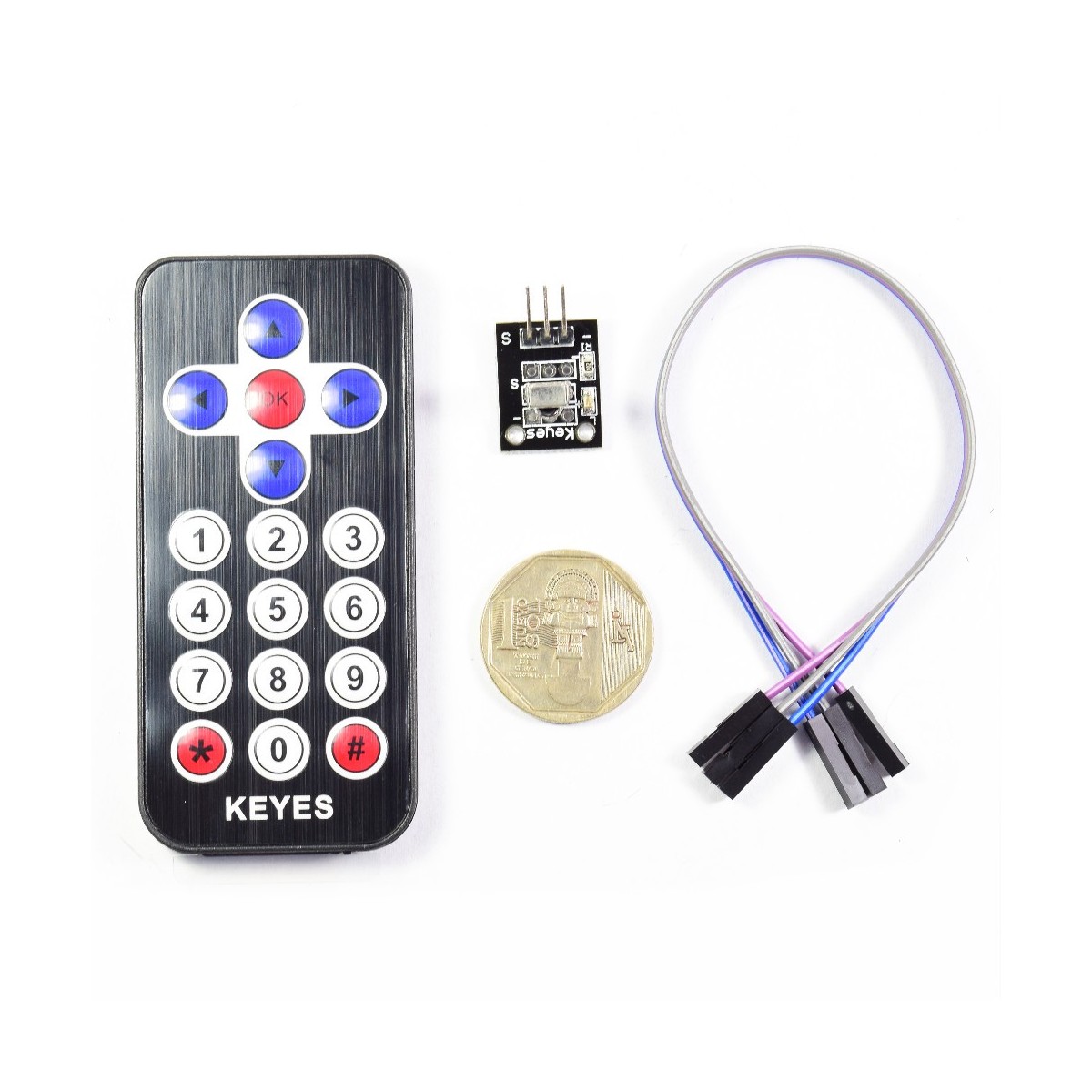

INCLUYE

• Control Remoto Infrarrojo 38KHz
• Módulo receptor Infrarrojo KY-022
• 3*Cable dupont h-h 20cm
• Led infrarrojo 940nm

LINKS

• Librería para Arduino: IRremote [GitHub IRremote]
• Tutorial Arduino y Control remoto IR [Naylamp Mechatronics]
• Tutorial Arduino y Control remoto IR [MakerGuides]
• Tutorial Arduino y Control remoto IR [Circuit Basics]
