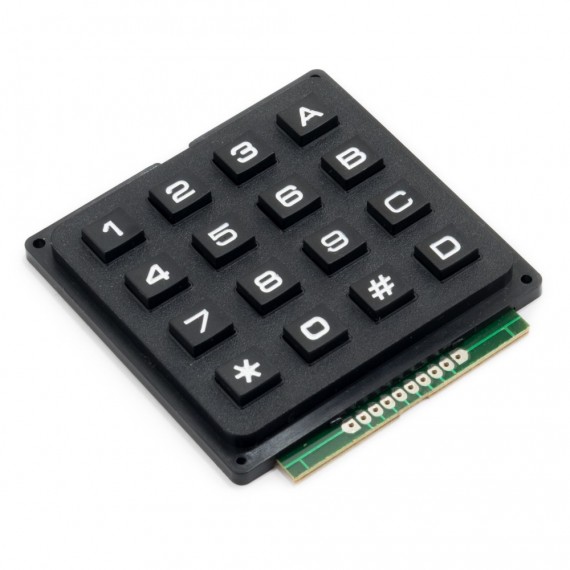

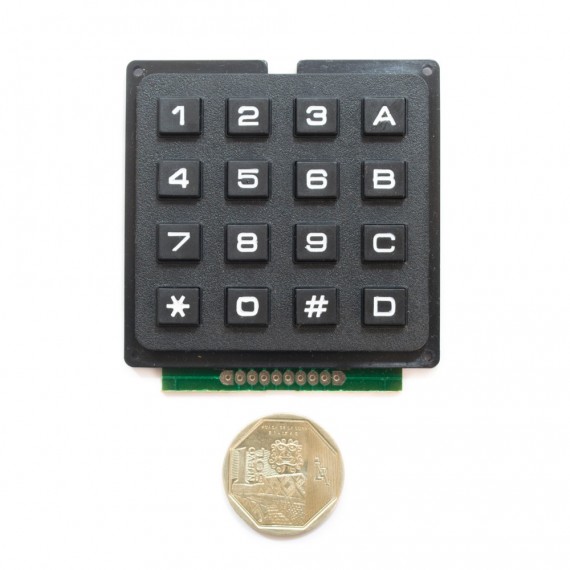

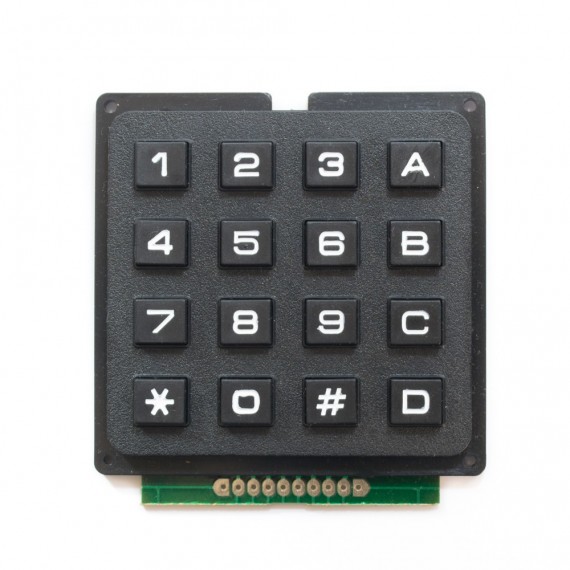

Teclado matricial 4x4 de botones plásticos

KEYPAD-2

Teclado matricial con botones plásticos te permite ingresar datos facilmente, es utilizado en sistemas de seguridad, control de acceso con clave, interface usuario-máquina.

Más detalles

S/. 25,00

Descripción

INFO

El Teclado matricial de botones plásticos formado por 4 filas y 4 columnas para un total de 16 teclas permite agregar una entrada de usuario a tus proyectos. El teclado tiene botones plásticos independientes con un gran recorrido que da una buena sensación táctil al presionar las teclas, mejor al teclado de membrana. Puede ser conectado a cualquier microcontrolador o tarjeta de desarrollo como Arduino.

El teclado matricial 4x4 está formado por una matriz de pulsadores dispuestos en filas (A, B, C, D o L1, L2, L3, L4) y columnas (1, 2, 3, 4 o C1, C2, C3, C4), con la intención de reducir el número de pines necesarios para su conexión. Las 16 teclas necesitan sólo 8 pines del microcontrolador en lugar de los 16 pines que se requerirían para la conexión de 16 teclas independientes. Para poder leer que tecla ha sido pulsada se debe de utilizar una técnica de barrido y no solo leer un pin de microcontrolador.

La conexión del teclado matricial 4x4 con Arduino u otra plataforma de microcontroladores es simple: se necesitan 8 pines digitales en total. Puede trabajar con microcontroladores de 3.3V o 5V sin problema. Es necesario colocar resistencias pull-up entre los pines de las columnas y VCC o activar por software las resistencias Pull-up internas en el Arduino. En cuanto a la programación, la lectura de las teclas se debe realizar mediante un "barrido" de las filas. Si bien es posible realizar este procedimiento dentro del loop principal del programa, es una mejor práctica realizar el barrido utilizando interrupciones por TIMER y asi asegurar la lectura de las teclas en un intervalo conocido y exacto, además de dejar al loop libre para realizar otras operaciones.


ESPECIFICACIONES TÉCNICAS

  • 16 botones con organización matricial (4 filas x 4 columnas)

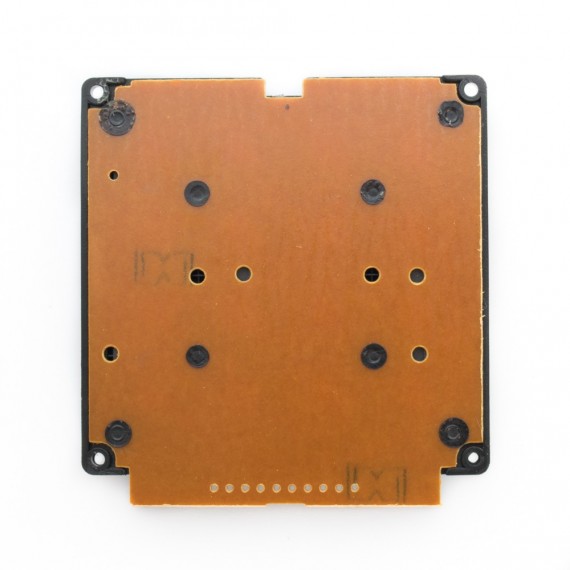

  • Tipo de contacto interno: PCB
  • Distancia de recorrido: 1.5mm
  • Tiempo de rebote (bounce time): ≤5 ms
  • Máximo voltaje operativo: 24 V DC
  • Máxima corriente operativa: 20 mA
  • Resistencia de aislamiento: 100 MΩ (@ 100 V)
  • Expectativa de vida: 1.000.000 de operaciones
  • Dimensión agujero montaje: 60*57mm
  • Dimensión teclado: 65*64mm
  • Dimensión total: 65*68mm
  • Peso: 21 gramos
  • Material: ABS
  • Color: negro
  • Conector: 8 Pads de cobre con separación estándar de 0.1" (2.54mm)
  • Temperatura de operación: -20ºC a +60°C

APLICACIONES

  • Sistemas de seguridad
  • Selección de menús
  • Ingreso de datos
