Shield de aprendizaje 9 en 1

INFO

La plataforma Arduino ha permitido que muchas personas se inicien en el mundo la electrónica, esto gracias a lo sencillo que es programar en Arduino. Muchas veces es en el hardware donde la mayoría encuentra dificultades, errores de conexión y sobre todo uso de tiempo que podría ser utilizado en desarrollar nuevos prototipos, entonces ¿por qué no usar una herramienta que nos permita mejorar la experiencia de uso de hardware?

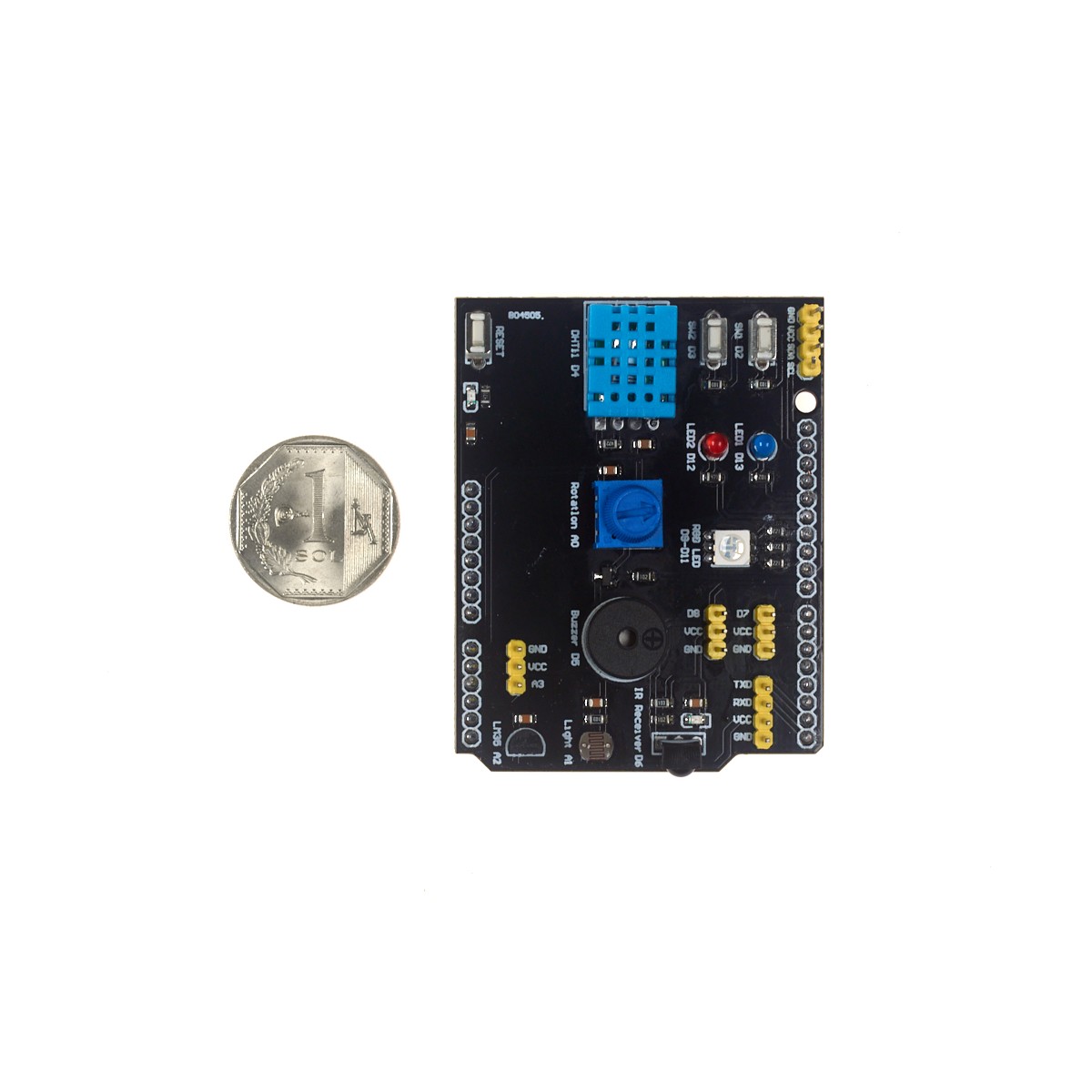

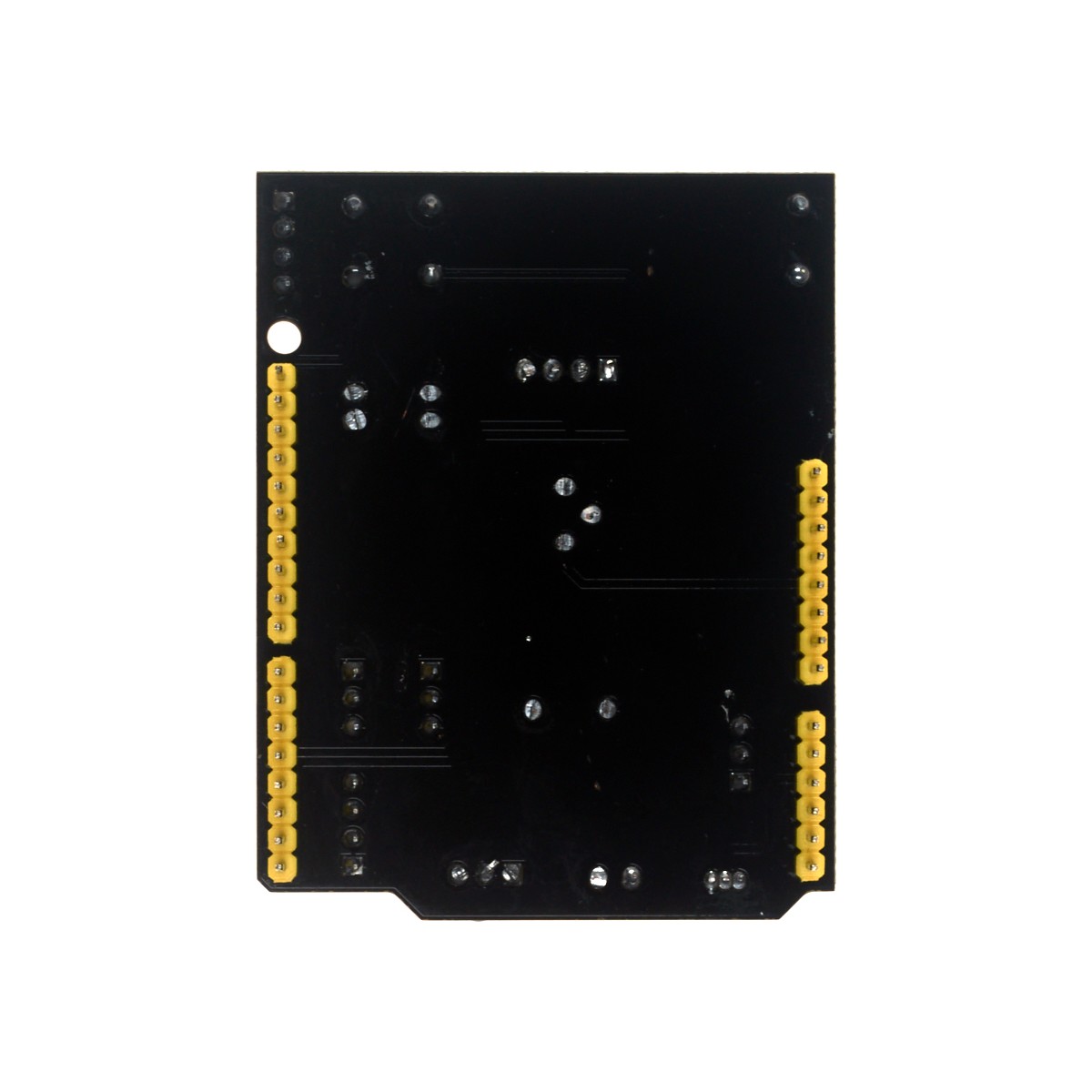

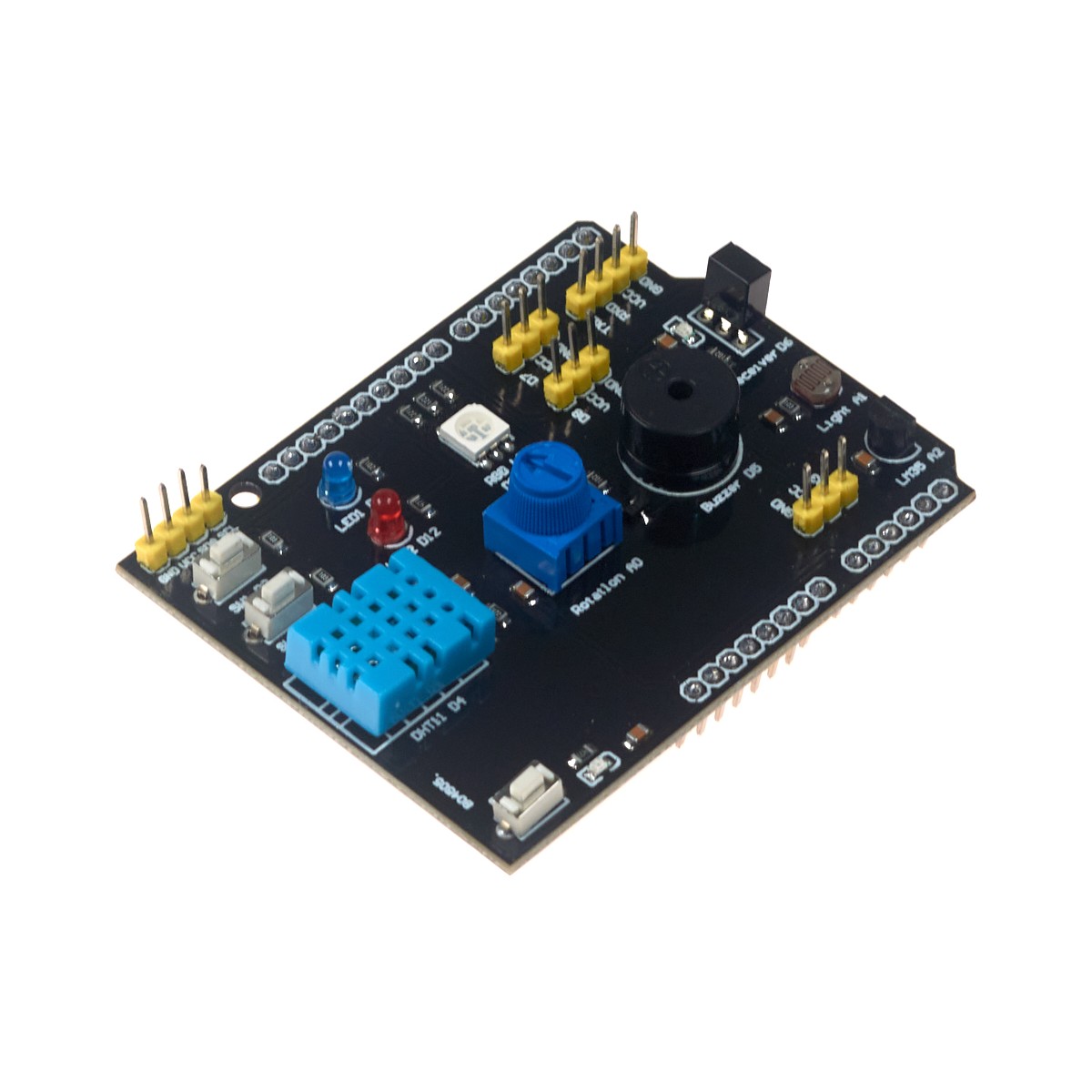

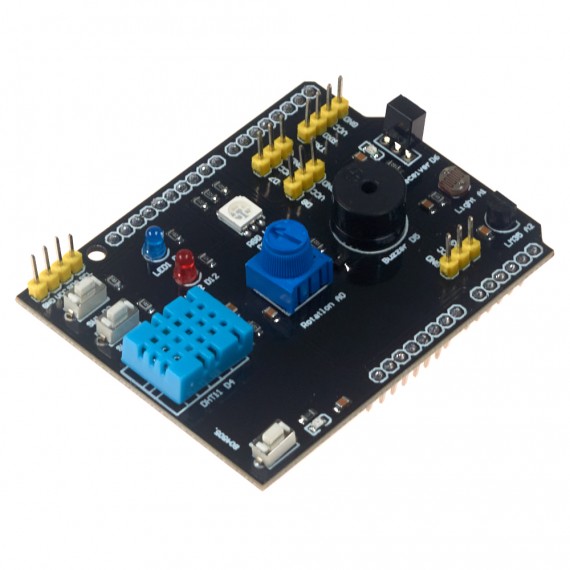

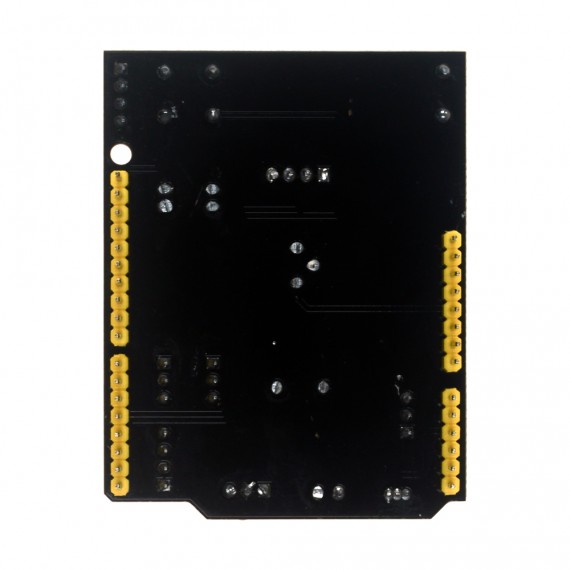

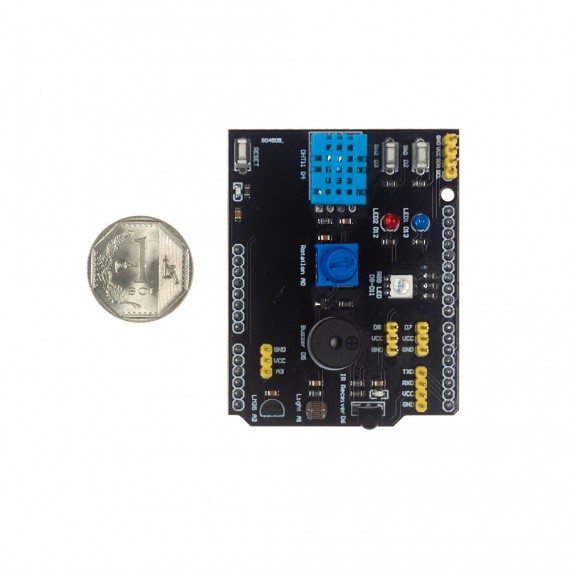

Shield de aprendizaje 9 en 1 está diseñado para facilitar el hardware en el aprendizaje de Arduino. Usando este shield tenemos acceso a componentes indispensables para fortalecer la programación de Arduino. De esta forma ahorramos tiempo en verificar conexiones y depurar errores.

Pose 2 Leds, 1 potenciómetro, 2 botones, 1 buzzer, 1 Led RGB, 1 LDR, 1 LM35,1 receptor IR , 1 DHT11, conectores para los pines D7/D8/A0 y conectores para interfaz UART e I2C.

ESPECIFICACIONES TÉCNICAS

• Modelo: Ks0183 (Compatible)
• 2 LED: pines D12 y D13
• 2 Pulsadores: pines D2 y D3
• 1 DHT11: pin D4
• 1 Potenciómetro: Pin A0
• 1 Buzzer pasivo: pin D5
• 1 LED RGB: pines D9,D10 y D11
• 1 LDR: pin A1
• 1 LM35: pin A2
• 1 Recepor IR: D6
• 2 Conector pin digital (para servos): pines D7 y D8
• 1 Conector pin analógico: pin A3
• 1 conector interfaz I2C: pines A4(SDA) y A5(SCL)
• 1 conector interfaz Serial TTL: pines D0(RX) y D1(TX)
