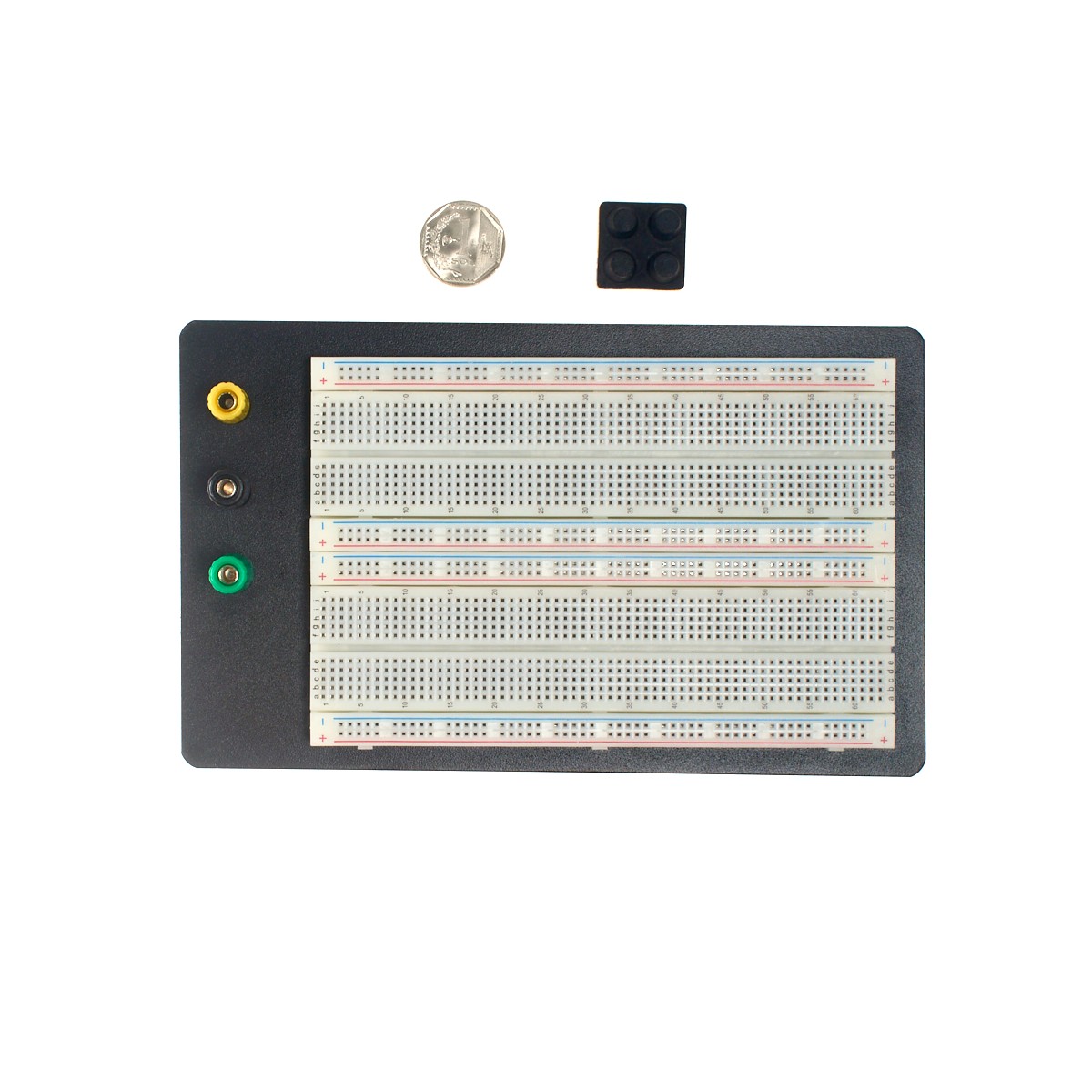

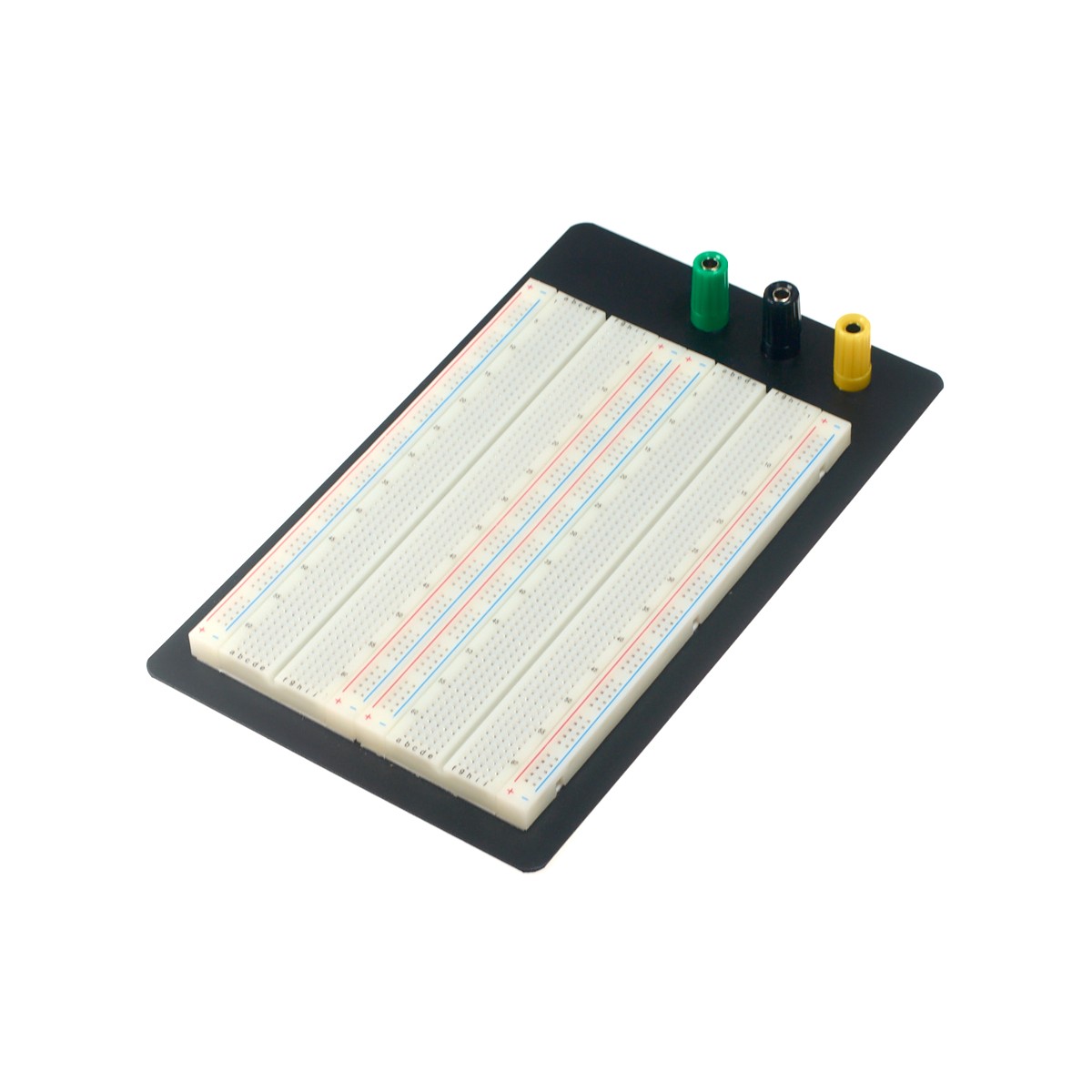

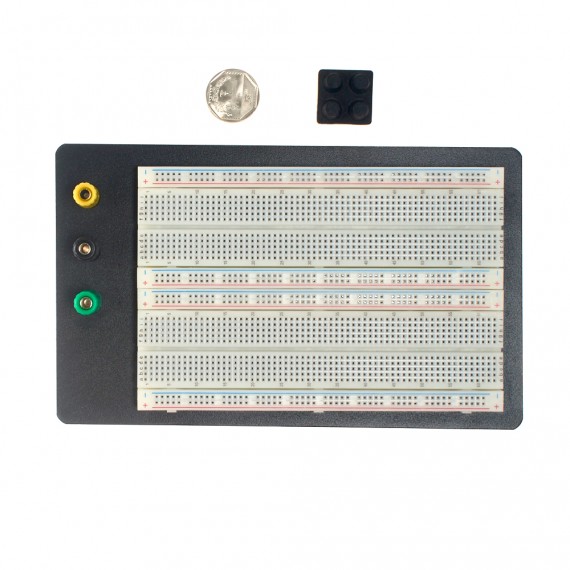

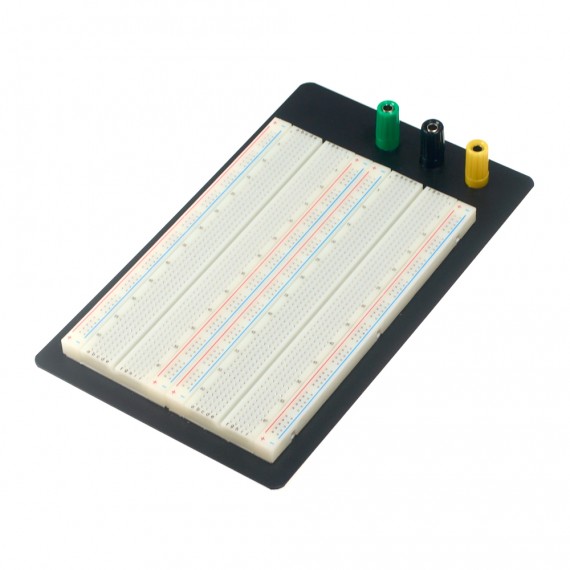

Protoboard de 1660 puntos con base de metal.
INFO
El Protoboard con base de 1660 puntos sirve para prototipar circuitos sin tener que fabricar un PCB. Posee de buena calidad como: contactos niquelados, cuerpo de plástico de mayor durabilidad y una base de metal con 3 terminales que permite la conexión de cables. Posee 1660 puntos de conexión distribuidos de la siguiente forma: 4 líneas de energía (400 puntos), 63 columnas y 20 filas (1260 puntos), equivalente a 2 protoboard de 480 puntos Todos los agujeros de conexión están espaciados por un estándar de 0.1" o 2.54mm. Las filas centrales están separadas por aproximadamente 0.3", perfecto para integrados tipo DIP. Los agujeros aceptan cables de calibres en el rango de 29-20AWG, para mejores resultados utilizar el cable especial para protoboard o cable jumper dupont. Ideal para Laboratorios de electrónica y talleres de prototipado.
ESPECIFICACIONES TÉCNICAS
- Modelo: ZY-204
- Puntos: 1660 ( 2 protoboard de 830)
- Contactos de bronce fosforoso y níquel plata
- Cable soportado: 29-20AWG (Ø 0.3 a 0.8 mm aprox.)
- Espaciamiento estándar entre pines de 0.1"(2.54mm)
- Vida útil de más 10.000 inserciones
- Base metálica para mejor estabilidad
- 3 Terminales de conexión hembra tipo banana: Tierra, Va, Vb
- Dimensiones: 215*128 mm
- Peso: 350 gramos
