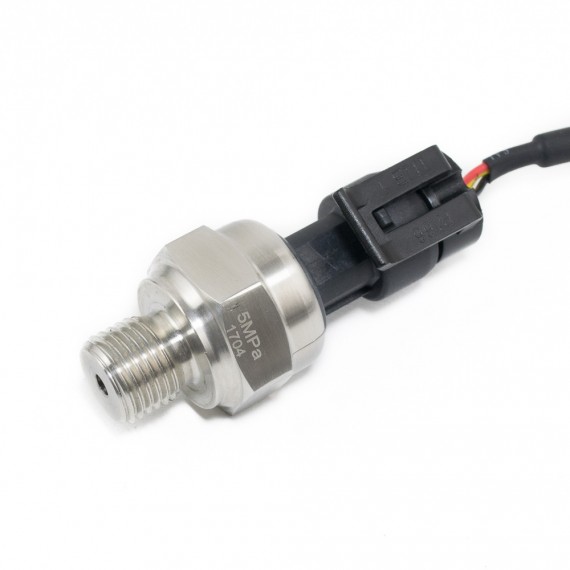

Sensor de presión HK3025 5.0MPa

SEN-HK3025

Mide la presión en tuberías de agua y gas

Más detalles

S/. 160,00

Descripción

INFO

Los sensores de presión o transductores de presión son muy habituales en muchos procesos industriales. Su objetivo es transformar una magnitud física en una eléctrica, en este caso transforman una fuerza por unidad de superficie (presión) en un voltaje proporcional a la presión ejercida.

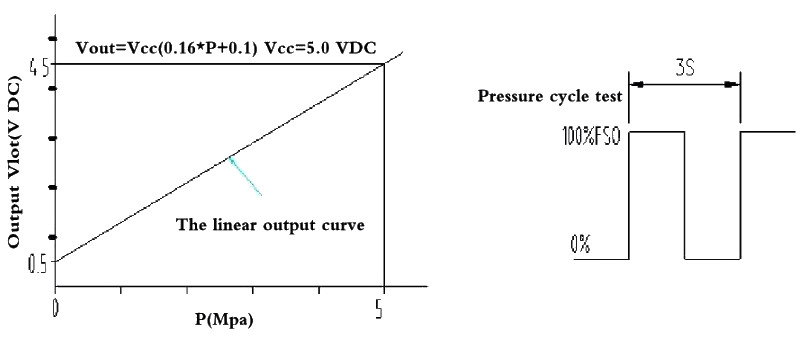

El Sensor de presión HK3025 trabaja en el rango de 0 a 5 MPa, un rango común para aplicaciones experimentales en neumática y sistemas de presión constante (agua, aceite, combustible). La salida del sensor es un voltaje analógico que varía linealmente desde 0.5V para 0 MPa hasta 4.5V para 5 Mpa. Esta salida analógica es compatible con las entradas analógicas (ADC) de Arduino.

Entre las principales aplicaciones del sensor tenemos la medición de presión de agua en tuberías, medición de nivel de columna de agua por presión hidrostática, sistemas de presión constante (para dosificación). Fabricado en Acero inoxidable para asegurar robustez, sanidad y larga duración.


ESPECIFICACIONES TÉCNICAS

  • Voltaje de operación: 5.0 VDC
  • Voltaje de salida: 0.5 - 4.5 VDC
  • Corriente de funcionamiento: <=10 mA
  • Rango de presión de trabajo: 0-5MPa (0-50 Bar ó 0-725psi)
  • Presión máx: 7.5 MPa
  • Presión de ruptura: 10.0 MPa
  • Tiempo de respuesta: <=2.0 ms
  • Error de medición: +_ 1 %FSO
  • Error por temperatura: +-3.5 %FSO
  • Temperatura de trabajo: 0-85°C
  • Temperatura de almacenamiento: -20 - 85°C
  • Protección: IP65

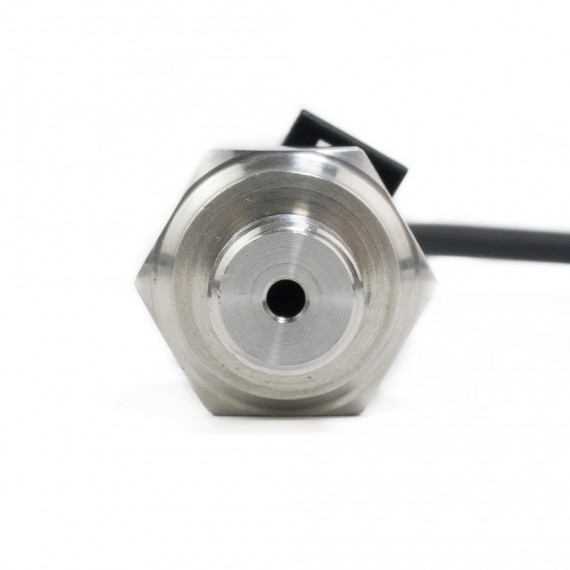

  • Rosca de conexión: Macho G1/4 (BSP: Rosca Whitworth para tubos cilíndrica)
  • Fluido de trabajo: Gas, Aire comprimido, Agua, Aceite.
  • Dimensiones: 26*26*60 mm

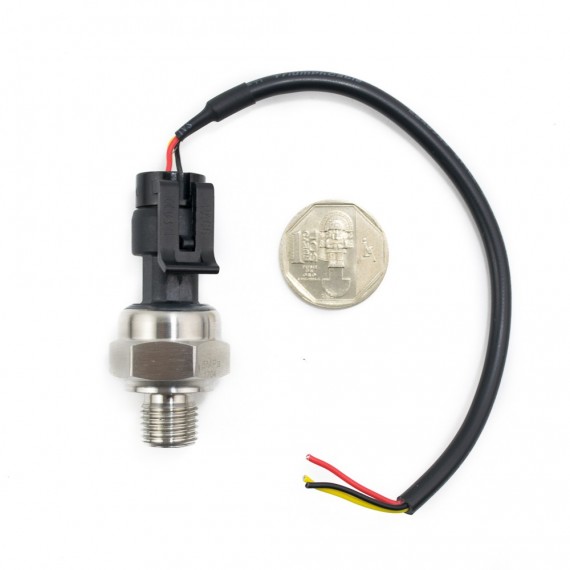

  • Conexiones: Rojo (5V), Negro(tierra), Amarillo (Salida)
