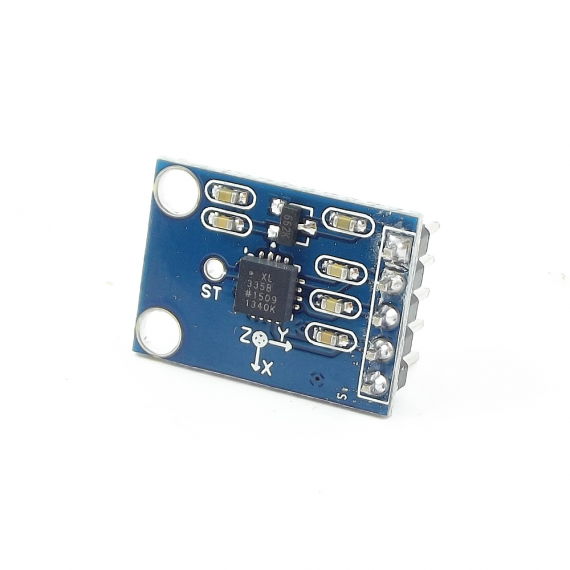

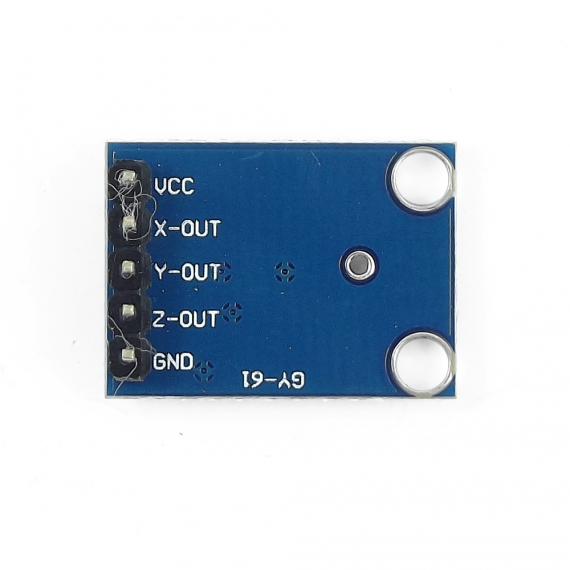

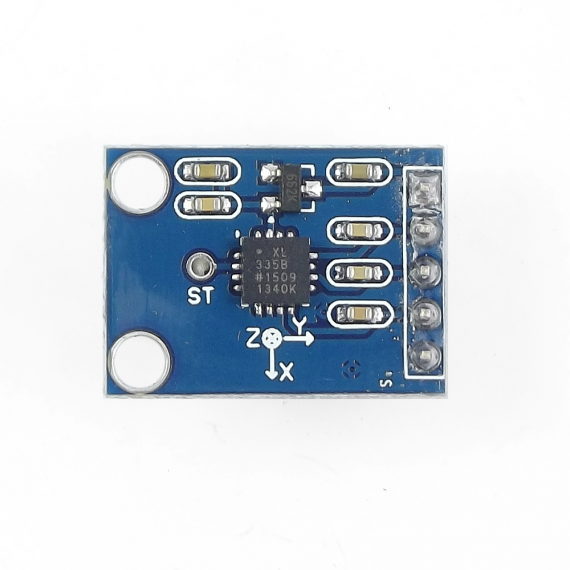

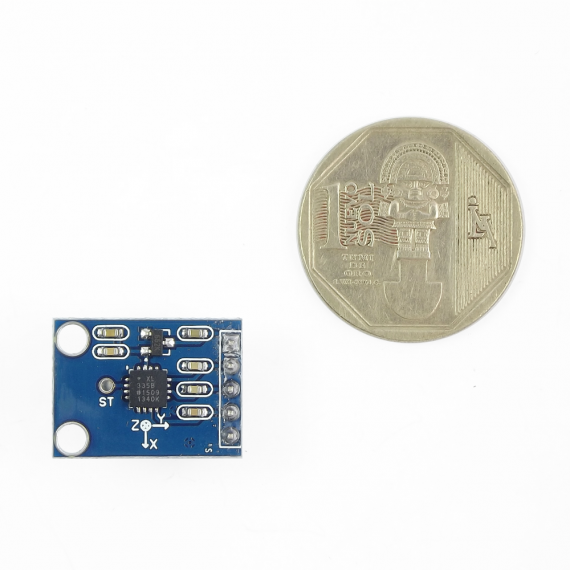

Módulo ADXL335 Acelerómetro Analógico

INFO

Este módulo tiene un acelerómetro ADXL335 de 3 ejes, inlcuye condensadores de desacoplo para un óptimo funcionamiento. Está listo para su uso en cualquier tipo de proyecto con microcontroladores o para su uso en robótica.

Para cada eje devuelve una tensión proporcional a la aceleración, las cuales se pueden convertir a datos digitales con la ayuda de algun microcontrolador PIC, Atmel o Arduino y sus entrada analógicas. Se recomienda implementar algun filtro digital para tener lectura más estables.

Este módulo es muy utilizado en proyectos de robótica o para implementar mandos como el del nintendo wii.

El voltaje de salida por eje se incrementa linealmente desde 0V (0G) hasta 3.3V (3G).

ESPECIFICACIONES TÉCNICAS

• Voltaje de operación:  3.3V - 5V
• Consumo de corriente ultrabajo 350µA a 3V (nominal)
• Alta sensibilidad
• Rango Acelerómetro: 3g
• Grados de libertad: 3 ejes
• Sensor :  ADXL335
• Regulador de voltaje integrado

LINKS

• Datasheet
• Esquematico
• Libreria para Arduino
• Tutorial Adafruit
