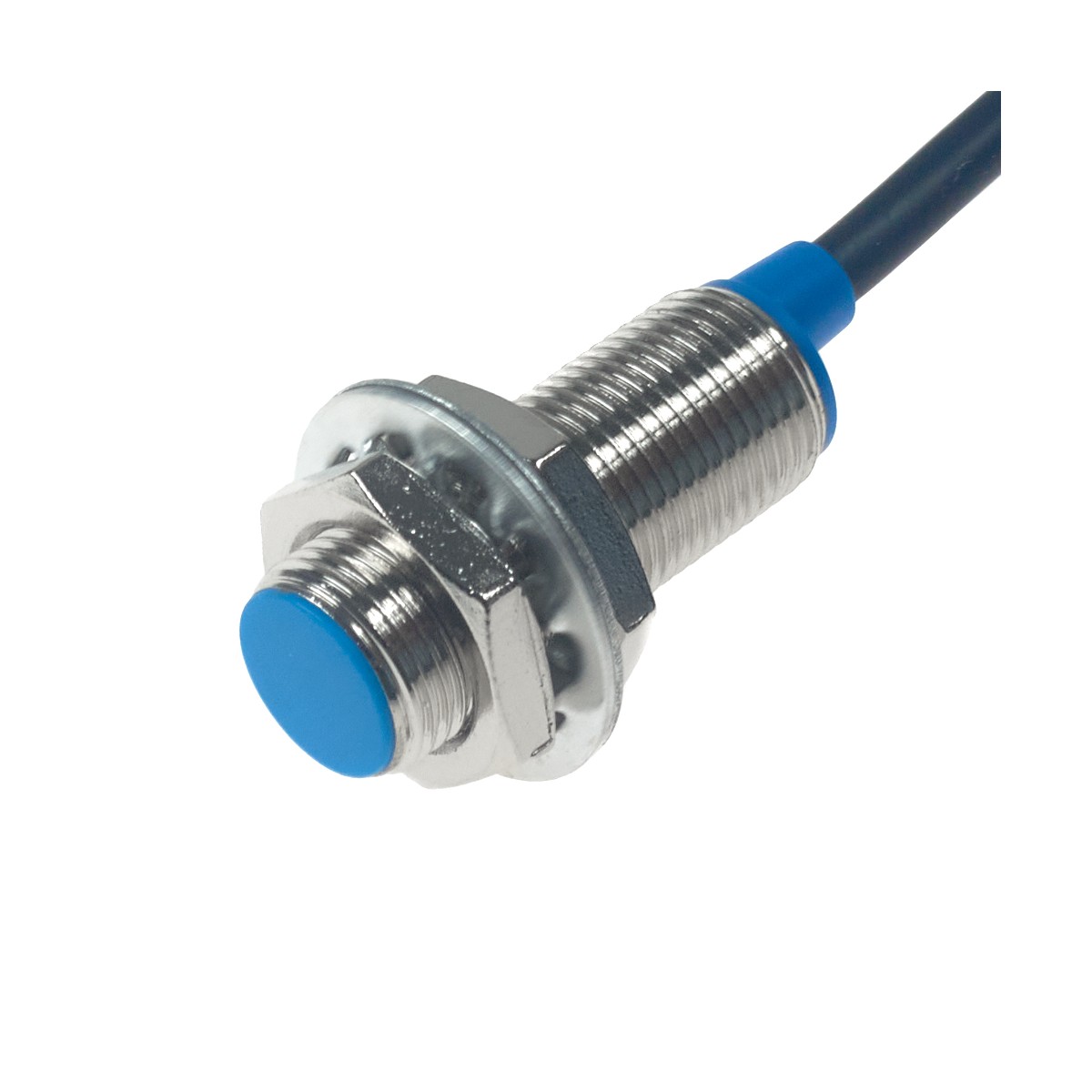

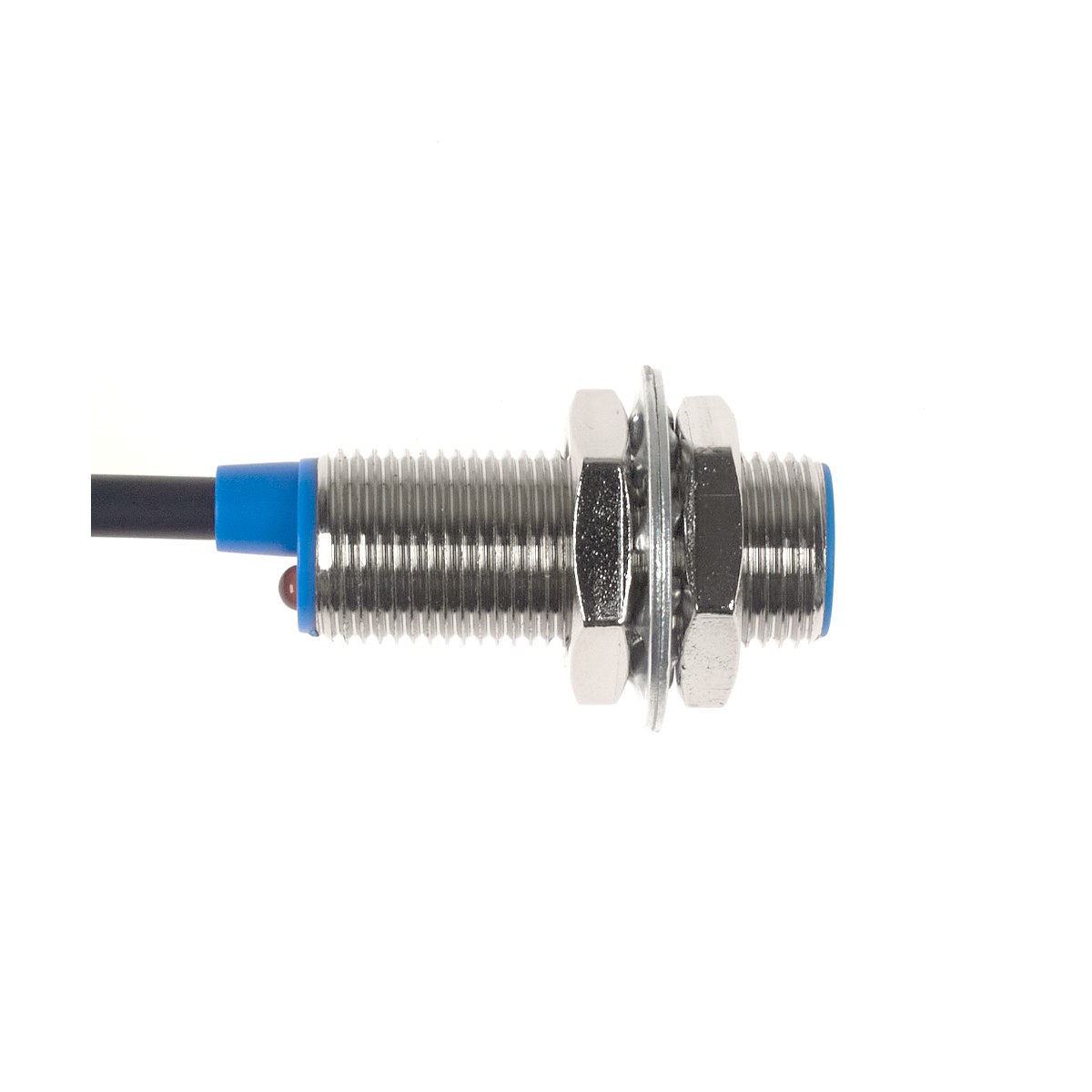

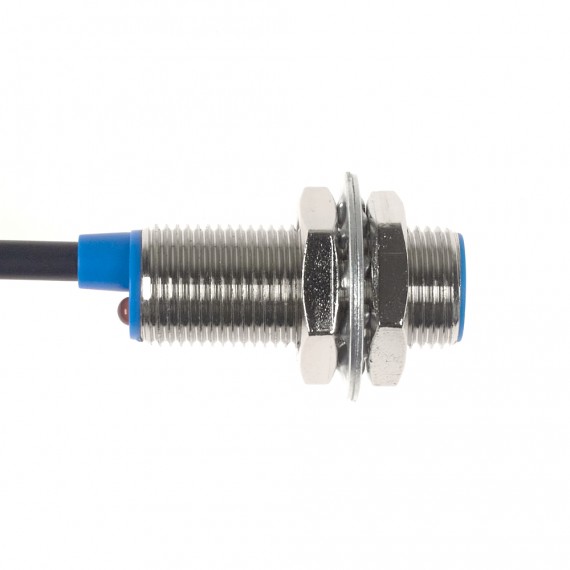

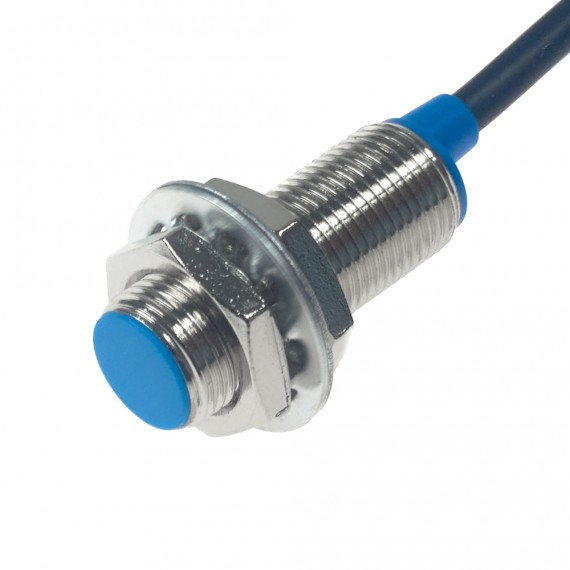

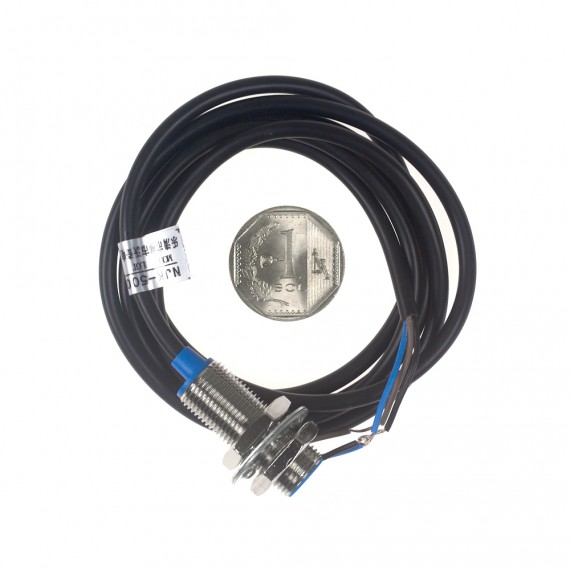

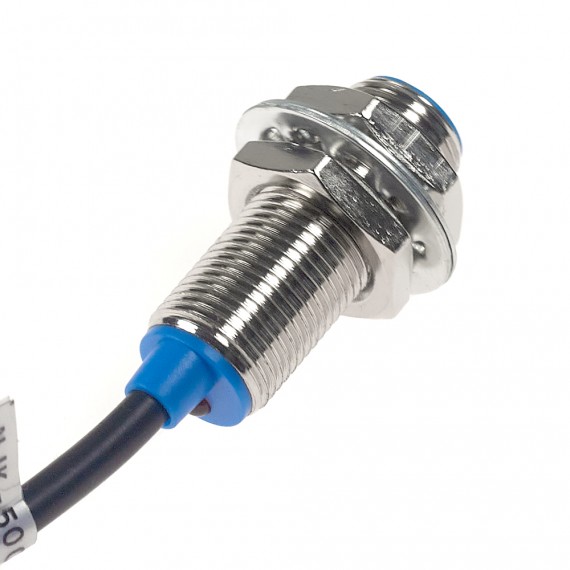

Sensor de proximidad efecto Hall de 12mm con salida NPN normalmente abierto, Ideal para detectar objetos magnéticos.
INFO
El Sensor de proximidad efecto Hall NJK-5002C te permite detectar objetos magnéticos en un rango de hasta 10mm. De fácil integración con sistemas digitales como Arduino, Pics o PLCs. Solo es necesario conectar la salida del sensor a una entrada digital del microcontrolador. La salida de este sensor es de tipo NPN normalmente abierto, por lo que al detectar un objeto la salida será GND y en estado de reposo VCC(resistencia Pull-Up). Puede ser alimentado con 5V y trabajar directamente con Arduino. Si se desea extender el rango de detección se recomienda alimentar con 12V o 24V y utilizar un optoacoplador para la conexión con Arduino.
Los sensores de proximidad de efecto Hall sirven para detectar la presencia o ausencia de objetos magnéticos (Ejm imanes). Cuando el sensor detecta un campo magnético(objeto magnético) su salida eléctrica cambia de estado (ON/OFF), de forma similar a un interruptor. Al tratarse de un sensor sin contacto, su durabilidad es muy extendida a comparación de otros tipos de sensores como switches o interruptores mecánicos. Además al tratarse de un elemento completamente sellado, es muy poco susceptible al agua o polvo, que puede afectar a los sensores ópticos y/o mecánicos. Si bien se trata de un sensor sin contacto, el rango de detección es limitado a unos cuantos milímetros y depende de factores como el campo magnético que genere el objeto y el voltaje de alimentación del sensor. Son muy utilizados en sistemas de automatización industrial, como contadores de objetos, posicionamiento en maquinaria o para activar alguna acción con la presencia de un objeto magnético.
ESPECIFICACIONES TÉCNICAS
- Voltaje de Operación: 6 - 36 V DC
- Carga máxima en la salida: 300 mA
- Modelo: NJK-5002C
- Conexión por cable de 3 hilos (VCC, GND, Salida)
- Tipo de salida: NPN (ON:GND / OFF: VCC)
- Salida: Normalmente Abierto (NO: Normally Open)
- Frecuencia de respuesta: 320 Hz
- Rango de detección: 10mm +-10%
- Materiales detectables: Imanes/metales magnetizados
- Diámetro: 12mm
- Longitud: 32mm
- Peso: 45 gramos
CONEXIONES
- Marrón: 6-36V DC (VCC)
- Negro: Salida PNP NO (Detección: VCC, Reposo: GND)
- Azul: GND
