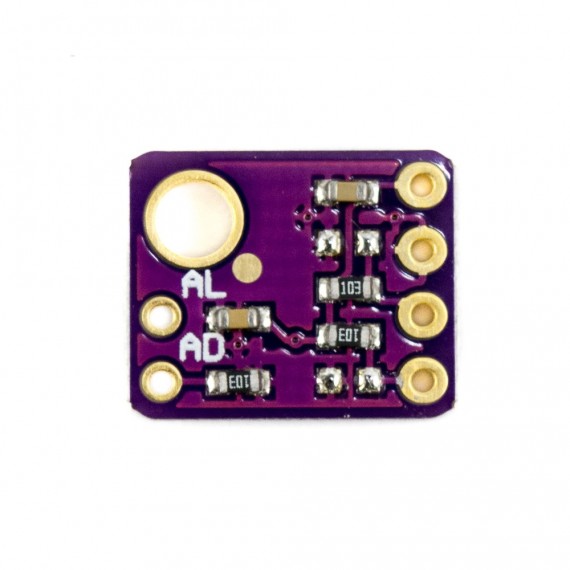

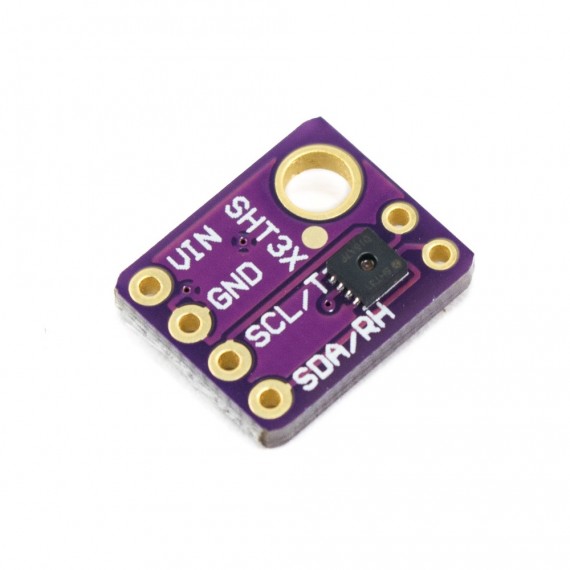

Sensor de temperatura y humedad relativa SHT31

INFO

El sensor digital de temperatura y humedad relativa SHT31 permite realizar mediciones muy precisas a bajo costo. El sensor SHT31 posee mejores prestaciones respecto a los sensores DHT11 y DHT22, como mejor resolución, mayor precisión y un empaque más compacto. Utilizado en aplicaciones de control automático de temperatura, aire acondicionado, monitoreo ambiental en agricultura y más.

Su integración es sencilla tanto a nivel de software como hardware. A nivel de software se dispone de librerías para Arduino con soporte para el protocolo I2C. En cuanto al hardware solo son necesarios 4 cables: dos de alimentación y dos de datos I2C. El sensor soporta directamente voltaje entre 2.4V-5.5V, sin necesidad de un regulador de voltaje adicional. El módulo incluye además las resistencias pull-up en los pines I2C. El módulo SHT31 es compatible con lógica 3.3V y 5V DC, como Arduino/ESP32/ESP8266/Raspberry/Teensy.

Para instalaciones permanentes, recomendamos proteger el sensor con un case, como el Cover Sensor SHT31, ideal para uso industrial.

ESPECIFICACIONES TÉCNICAS

• Voltaje de Operación: 2.4V a 5.5V DC
• Corriente máx: 1500 uA
• Corriente promedio: 1.7 uA
• Interfaz de comunicación: I2C
• Dirección I2C: 0x44
• Rango de trabajo Temperatura: -40° a 125°C
• Resolución Temperatura: 0.015°C
• Precisión Temperatura: 0.2°C
• Rango de trabajo Humedad relativa: 0% - 100% RH
• Resolución HR: 0.01% RH
• Precisión HR: 2% RH
• Tiempos de muestreo rápidos
• Dimensiones: 13.0*10.5*2.0 mm (L*A*H)
• Peso: 1.50 gramos

CONEXIÓN

• VIN: +3.3V/+5V DC
• GND: Tierra 0V
• SCL: I2C Clock
• SDA: I2C Data

LINKS

• Datasheet SHT31

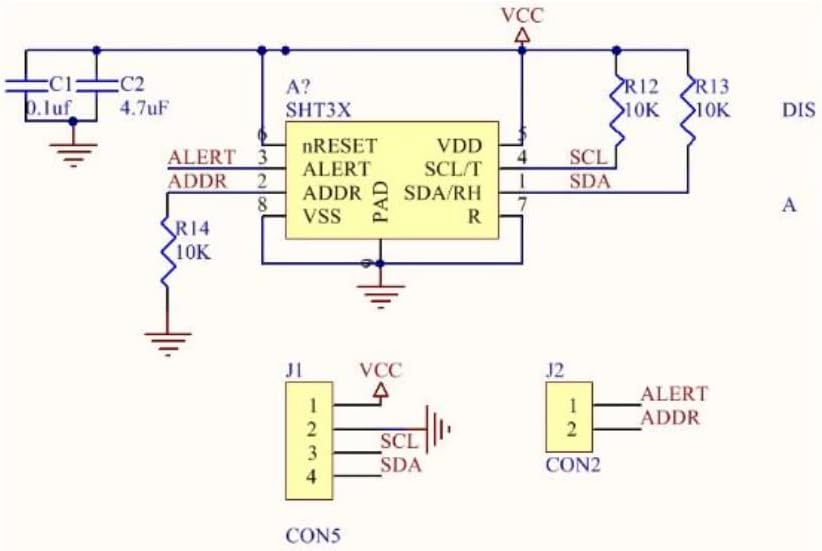

• Esquemático Módulo SHT31
• Web oficial SHT31-Sensirion
• Librería Arduino SHT31 [adafruit]
• Librería Arduino SHT31 [RobTillaart]
• Tutorial Arduino y Sensor SHT31 [LastMinuteEngineers]
• Tutorial Arduino y SHT31 [controllerstech]
• Tutorial Arduino y SHT31 [Adafruit]
• Tutorial Wemos y SHT31 [esp8266learning]
