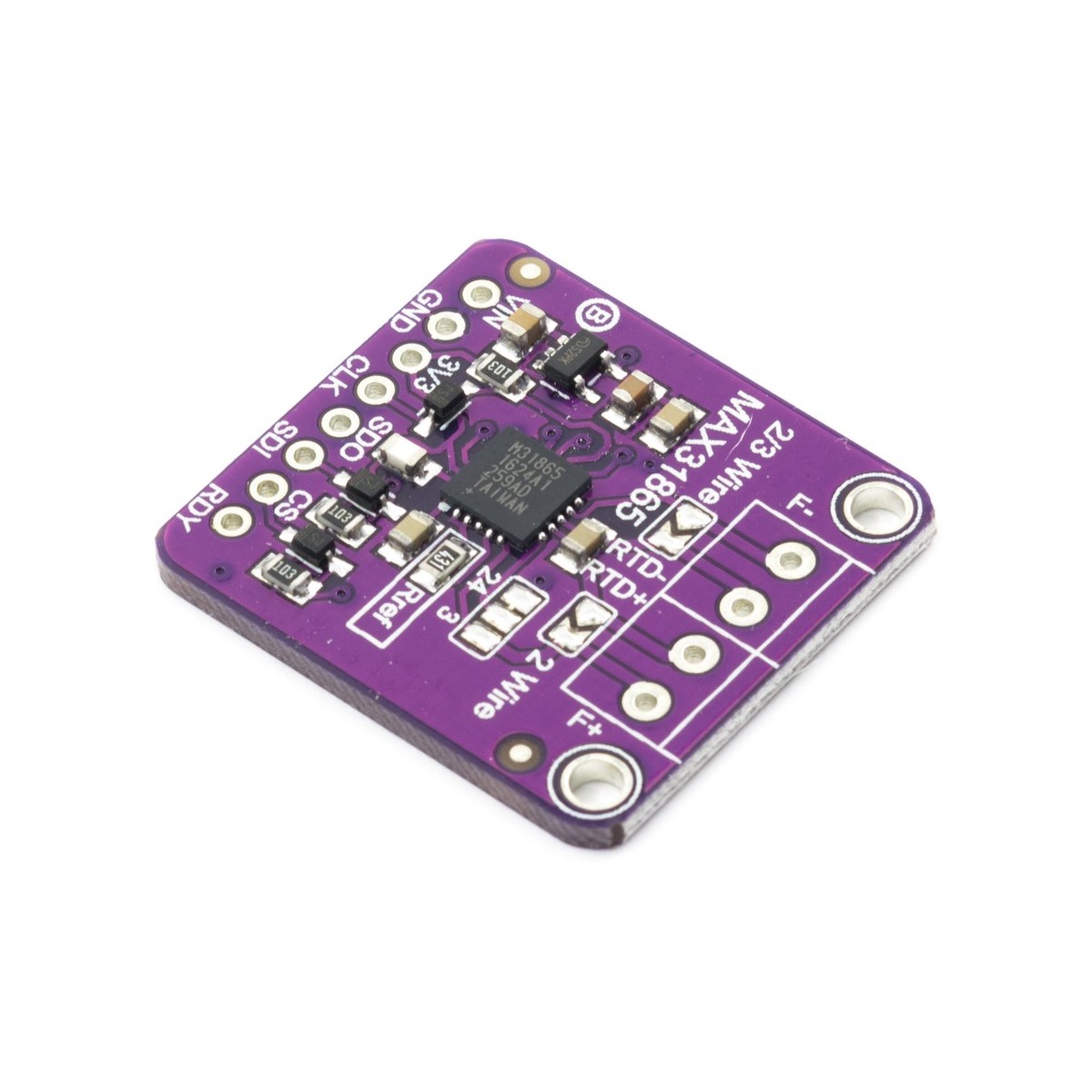

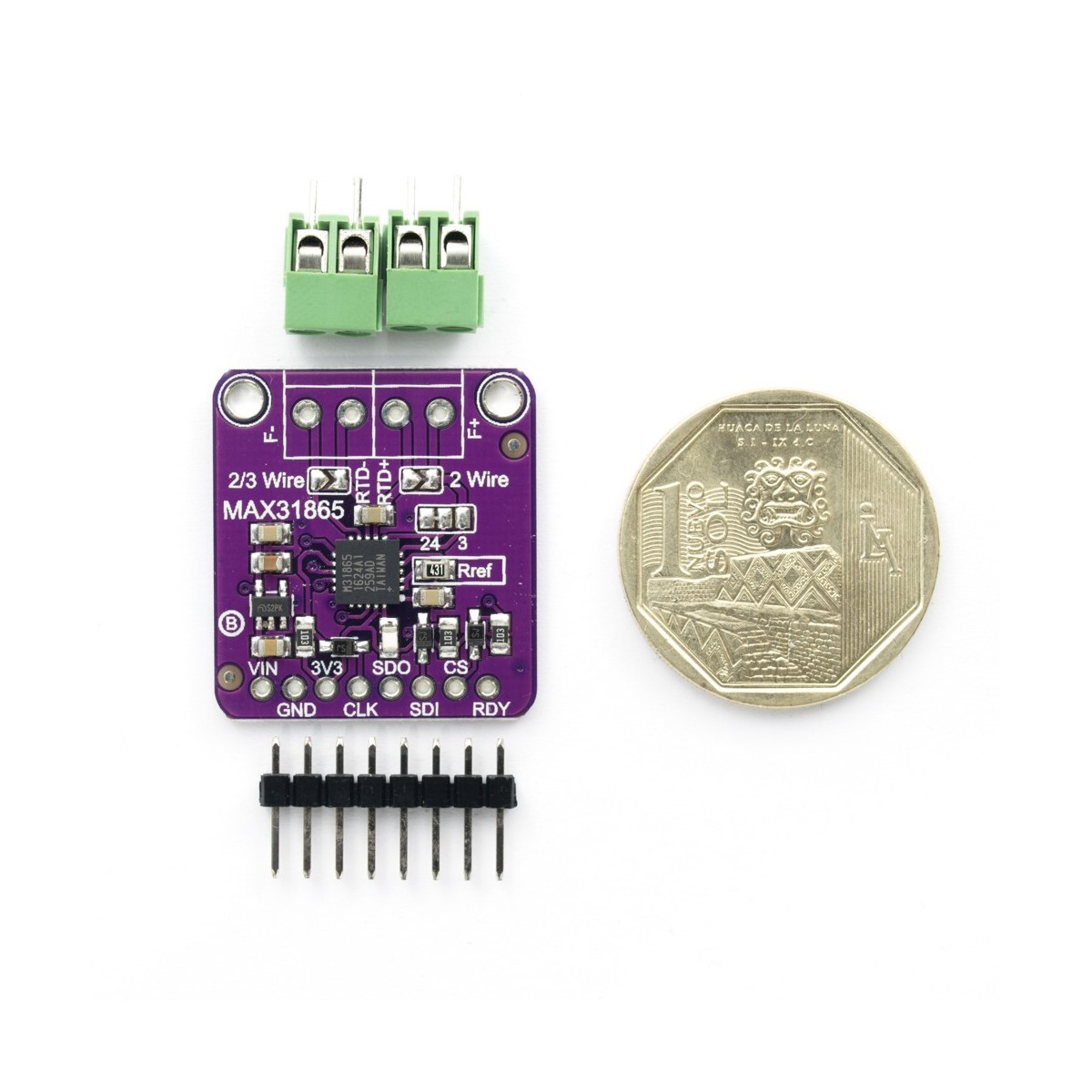

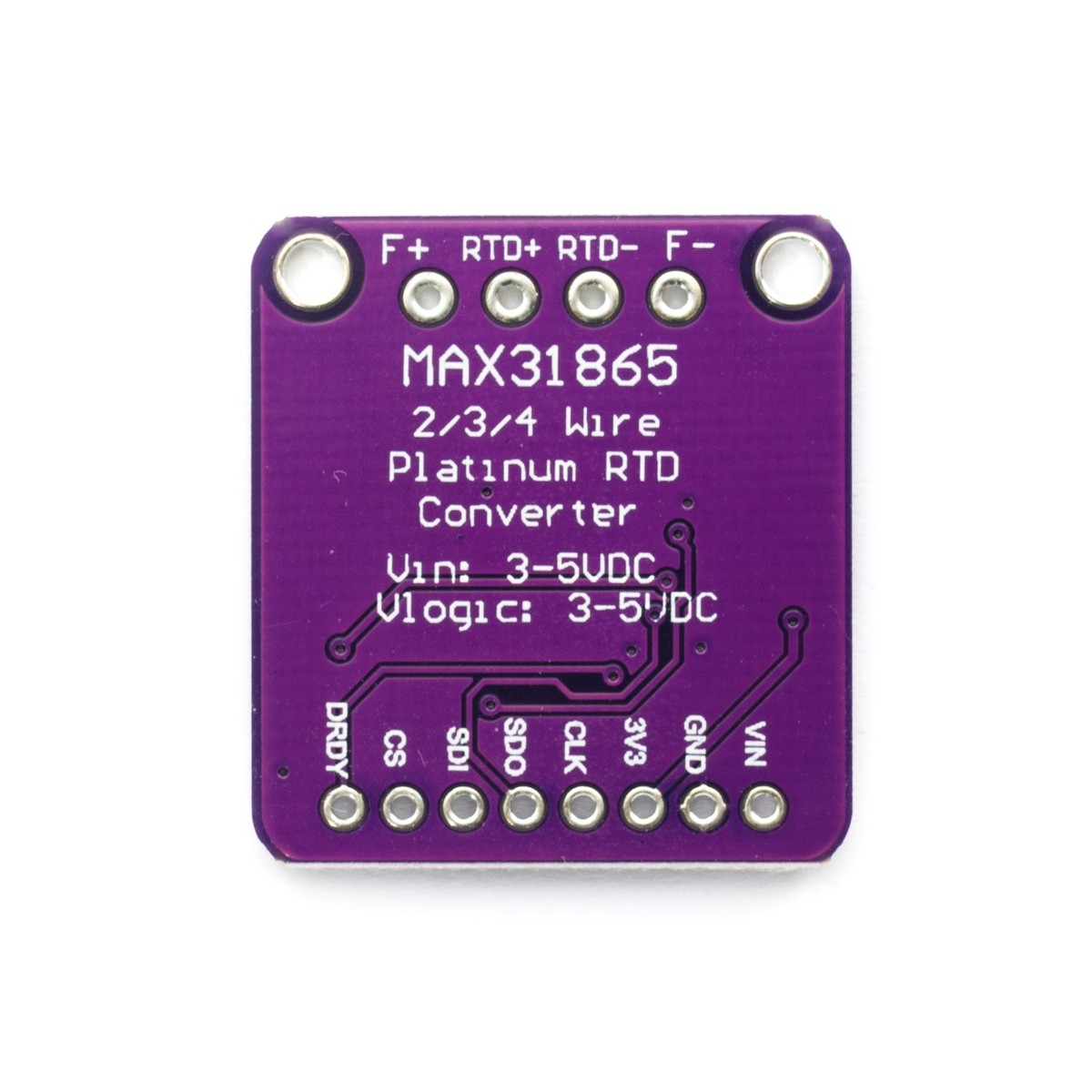

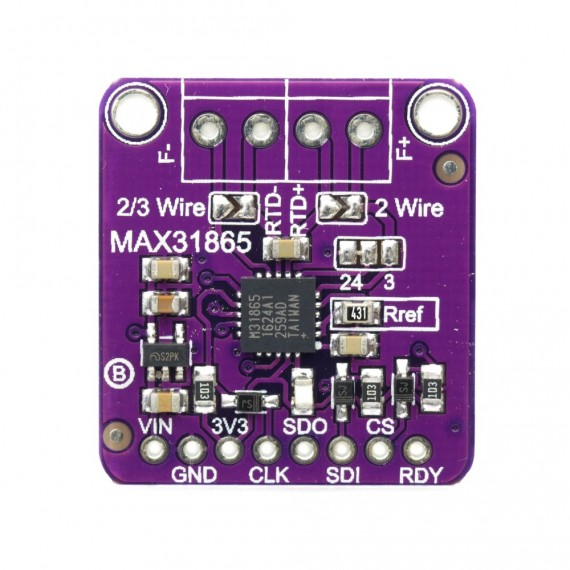

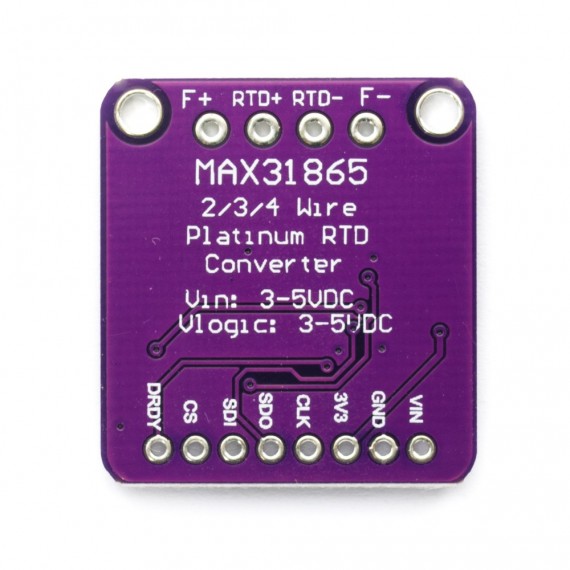

Módulo transmisor RTD PT100 MAX31865

INFO

El Módulo transmisor MAX31865 permite obtener de forma sencilla y confiable las mediciones de temperatura de los sensores RTD PT100. El módulo se encarga de realizar la lectura de resistencia del sensor PT100 y convertir esta señal analógica en un dato digital para ser interpretado por un microcontrolador. El chip MAX31865 posee un conversor ADC delta-sigma de precisión con una resolución de 15 bits, equivalente a 0.03125ºC. El protocolo de comunicación o interfaz es de tipo SPI, por lo que puede trabajar fácilmente con Arduino o PIC.

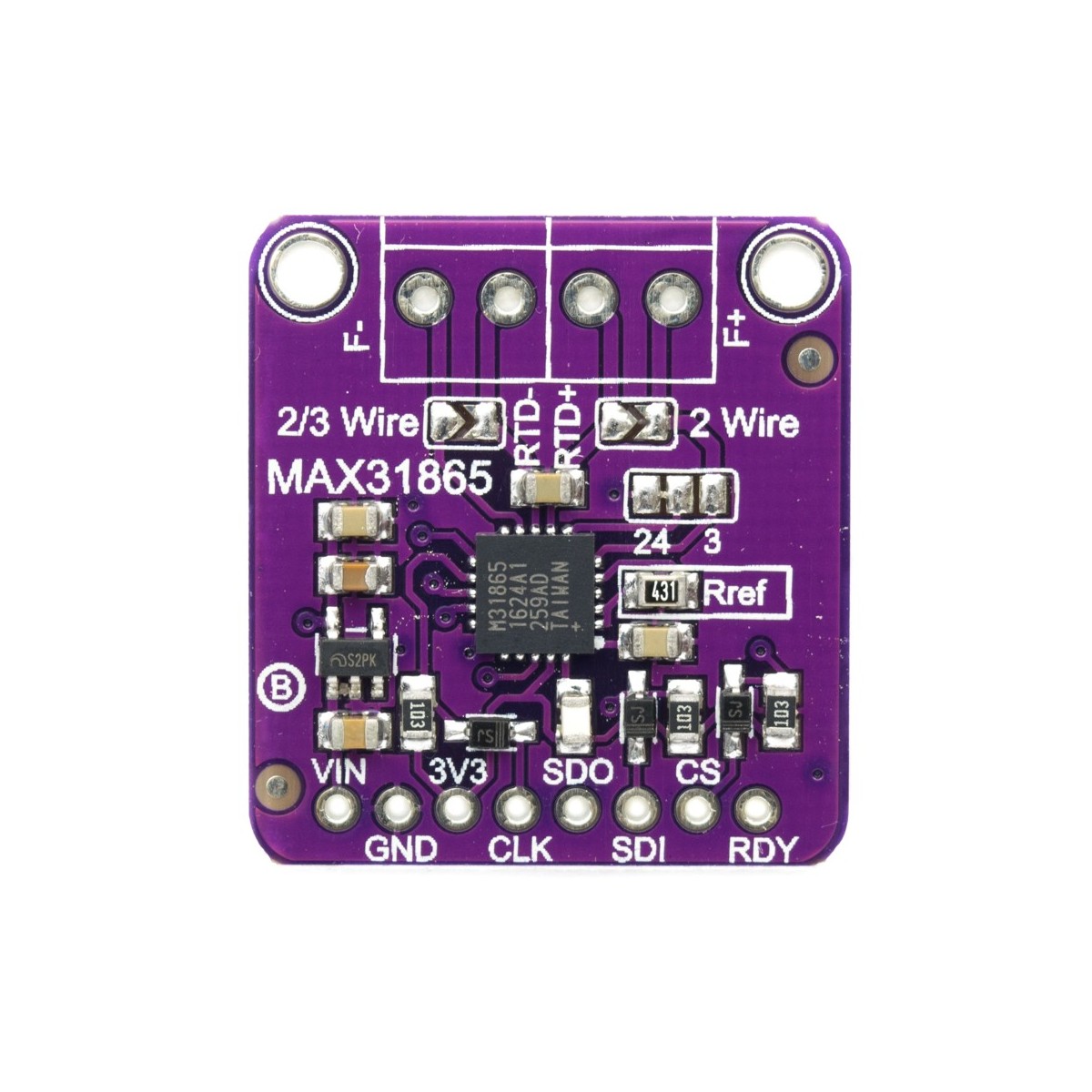

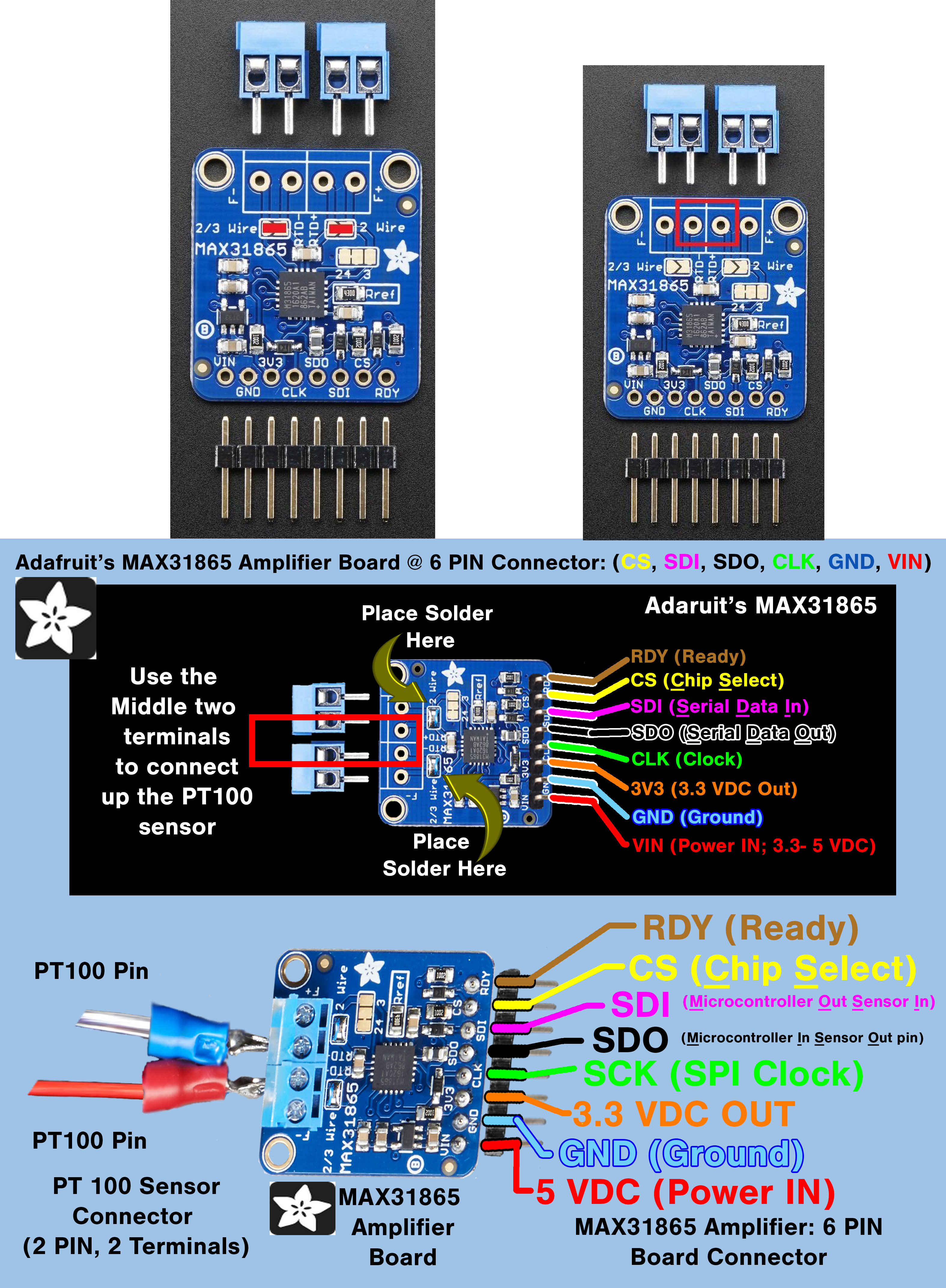

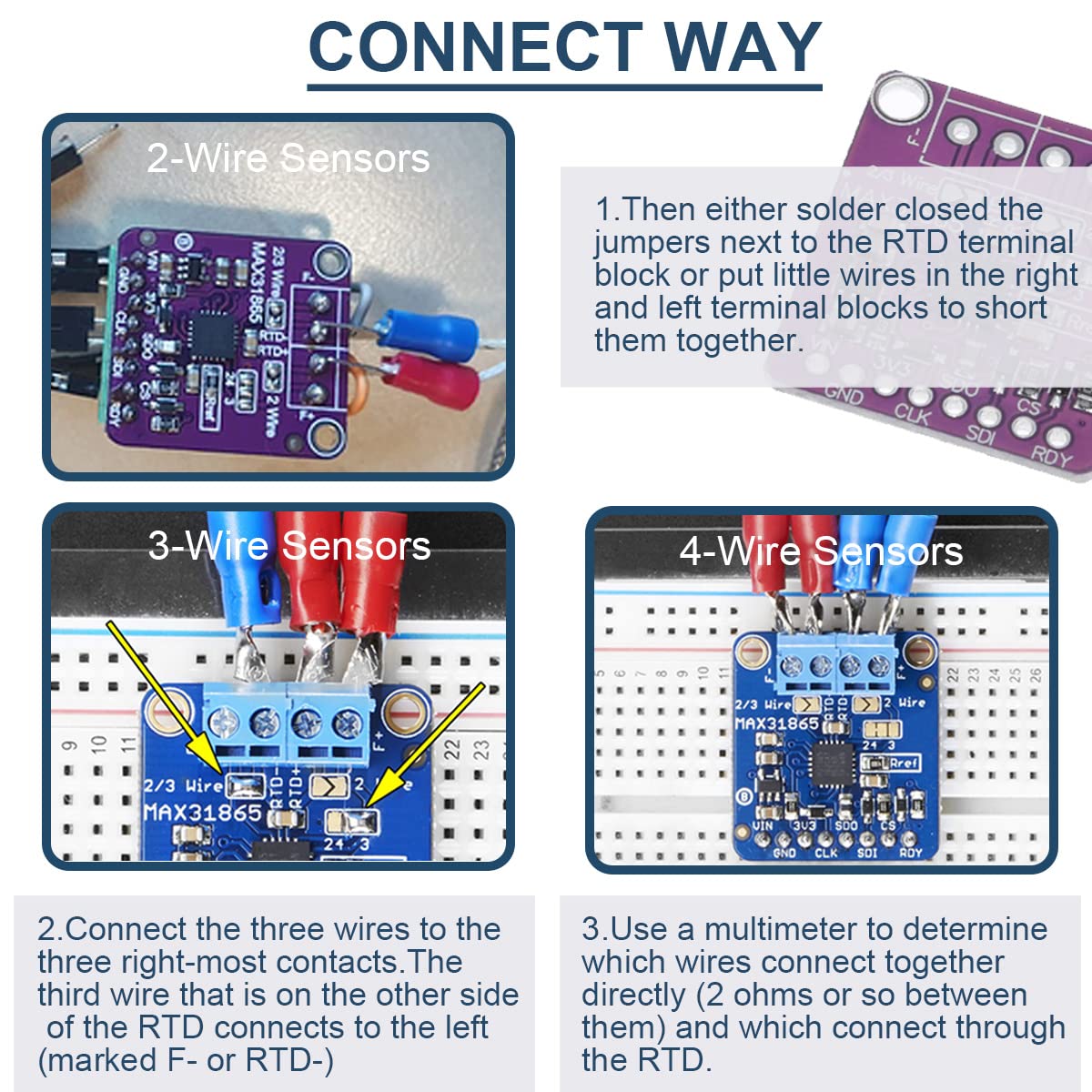

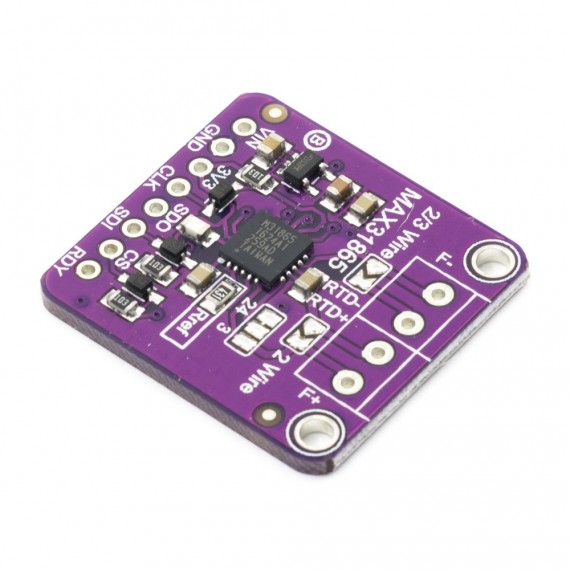

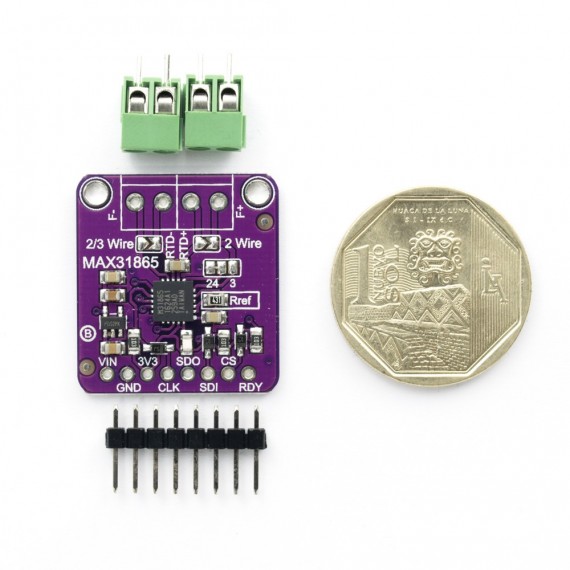

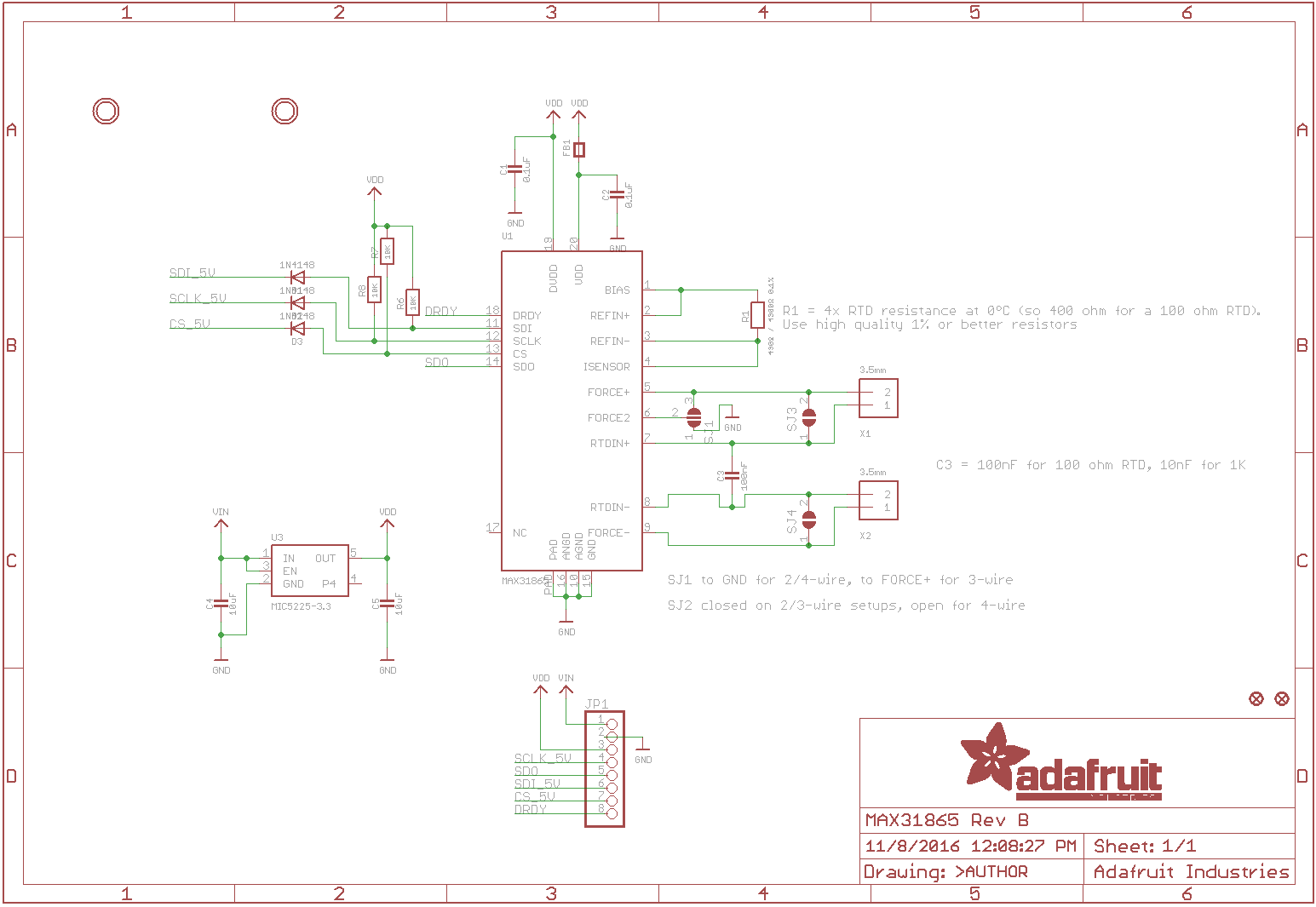

El módulo MAX31865 se puede configurar para trabajar con sensores PT100 de 2, 3 o 4 hilos. La configuración por defecto es para sensores de 4 hilos. Para usar sensores de 3 hilos se deben hacer las siguientes modificaciones: soldar los "pads" etiquetados como "2/3 Wire", cortar el puente entre los pads "24" y finalmente soldar el pad central con el pad "3". Para usar sensores de 2 hilos se debe soldar los pads etiquetados como "2/3 Wire" y "2 Wire", si bien esta configuración es muy sencilla, se debe recordar que no permite la compensación por la resistencia en el cable del sensor y debemos calibrar los valores de temperatura obtenidos. El modulo soporta sensores RTD tipo PT100 o PT1000, que se define con la resistencia de referencia: Rref. El módulo está configurado por defecto para sensores PT100, por lo que el valor de Rref es de 430 Ohm. Para trabajar con sensores PT1000 debemos cambiar la resistencia de 430 Ohm por una de 4.3K Ohm.

Los sensores RTD de platino destacan por su precisión como la mejor opción para medición de temperatura. La resistencia de los sensores RTD PT100 varía en función de su temperatura, por lo que si logramos medir el valor de resistencia podremos saber cual es la temperatura en ese instante. Sin embargo realizar esta medición no es del todo sencillo por los valores de resistencia a medir, por lo que es necesario utilizar circuitos amplificadores de precisión como el que integra el MAX31865.

ESPECIFICACIONES TÉCNICAS

• Voltaje de operación: 3 - 5VDC
• Resolución ADC: 15 bits (0.03125ºC)
• Precisión: 0.5ºC
• Tiempo de conversión: 21ms (máx.)
• Interfaz: SPI
• Posee agujeros para montaje
• Dimensiones: 28.0*25.3*3.0 mm
