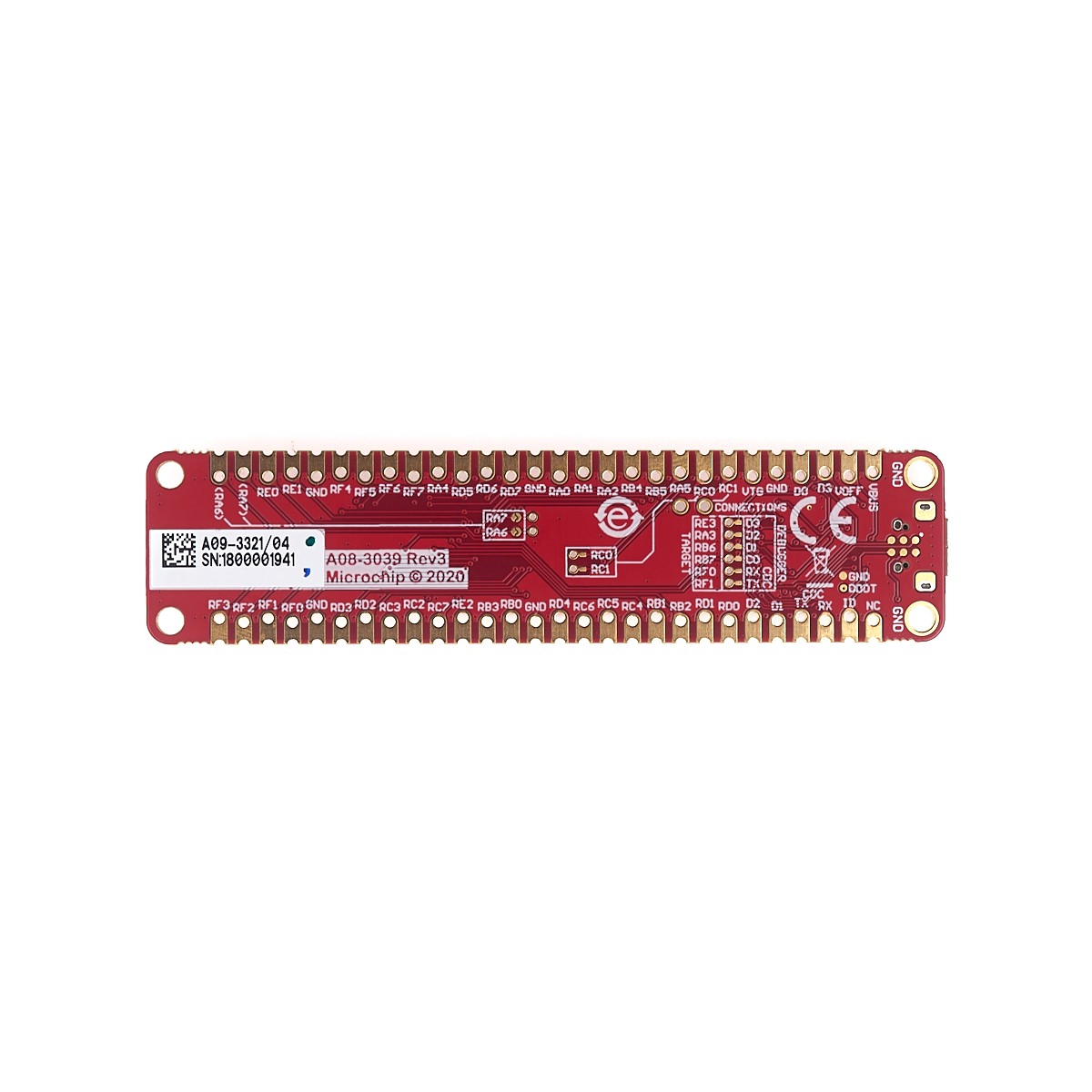

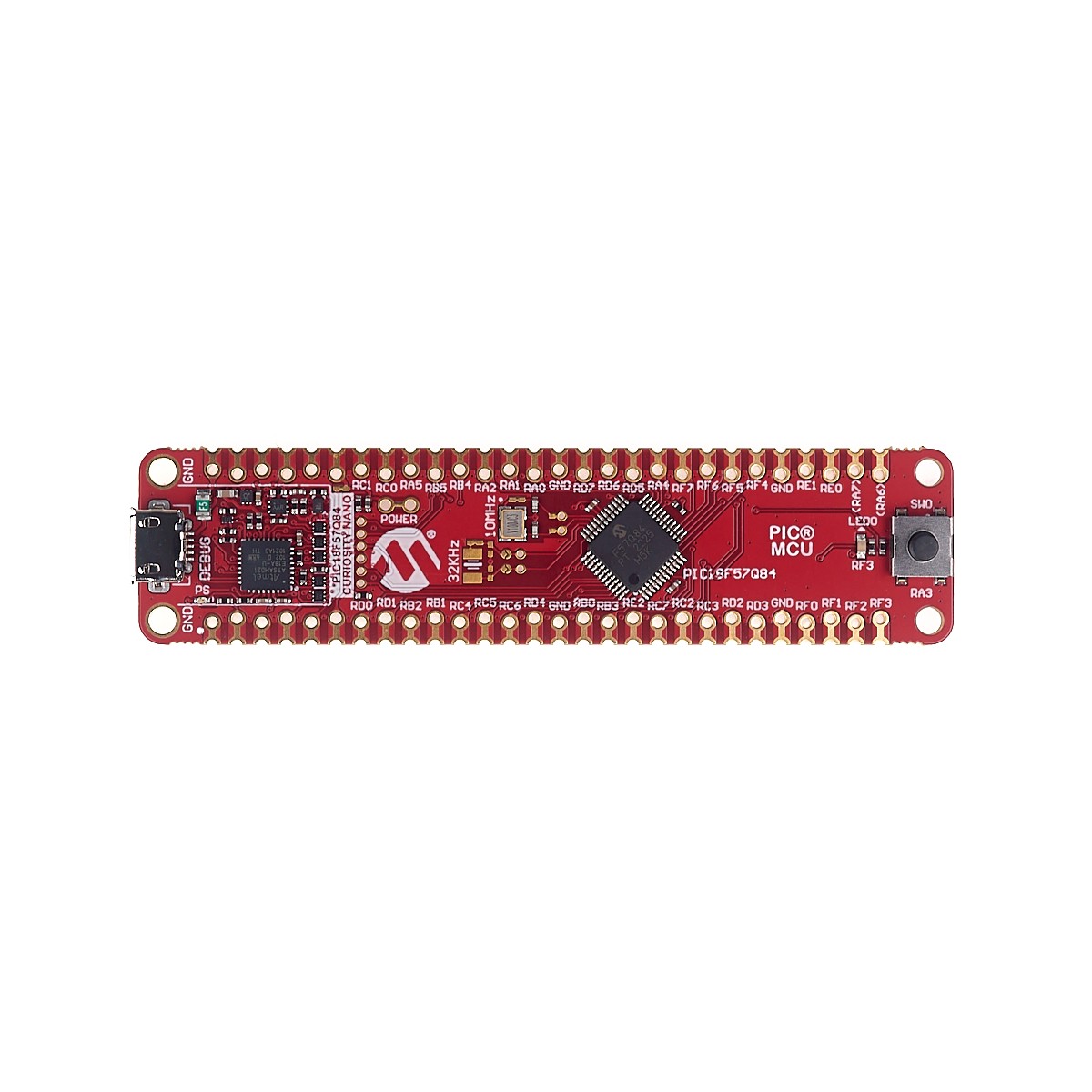

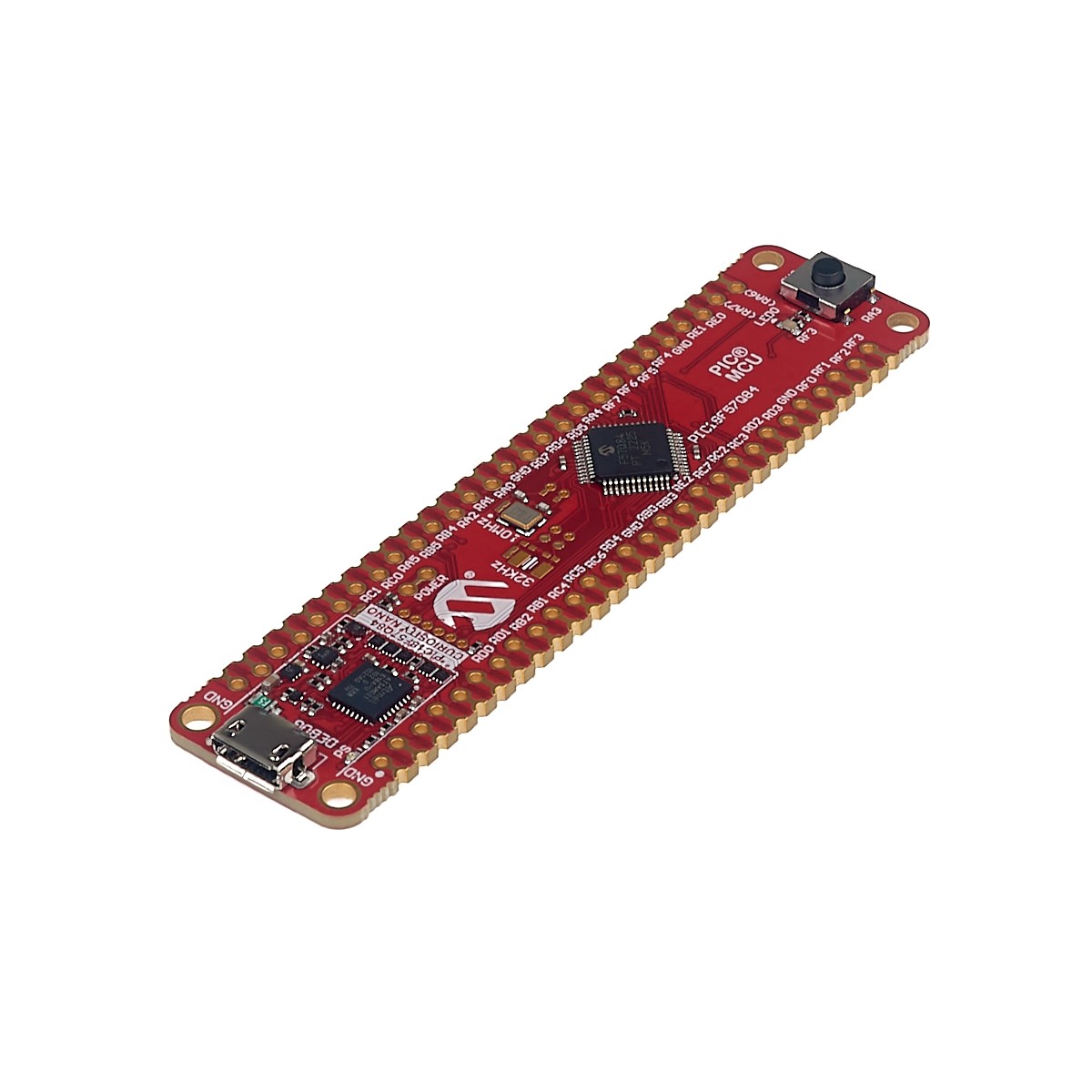

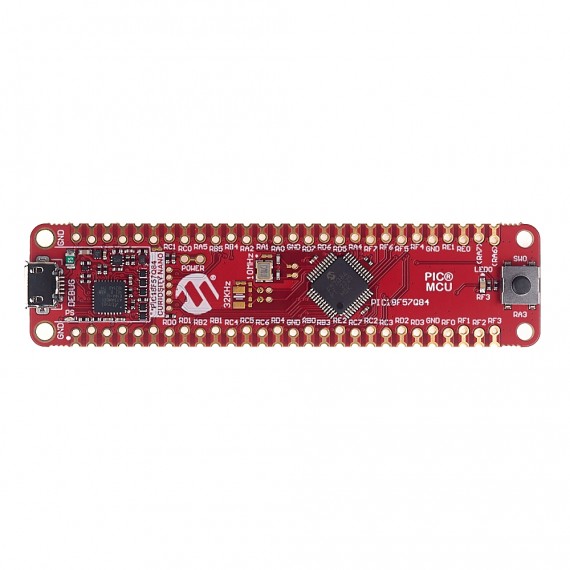

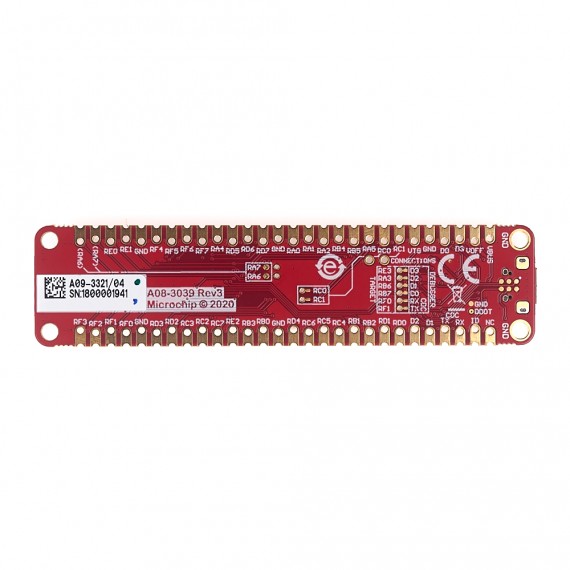

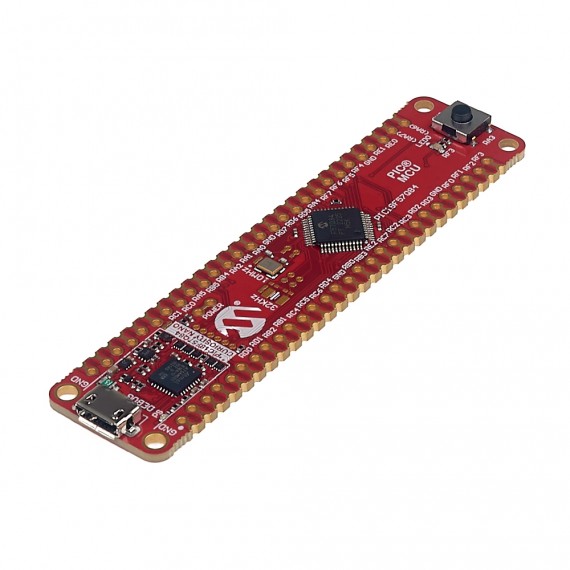

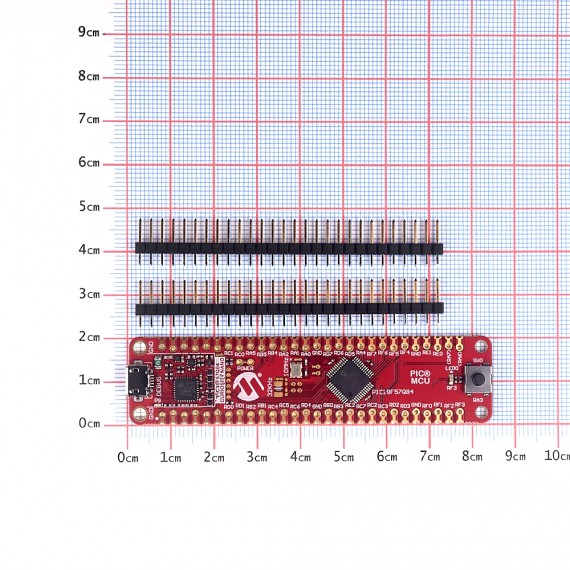

DM182030 Curiosity Nano Evaluation Kit es la tarjeta de desarrollo basada en microcontrolador PIC18F57Q84 de Microchip®, MCU de 8-bit con 128 KBytes de Flash, 12800 Bytes RAM y 1024 Bytes de EEPROM.
INFO
Curiosity Nano es una plataforma de desarrollo basada en microcontroladores de Microchip®, comportándose como las plataforma de desarrollo de proyectos en electrónica y robótica similar a Arduino/Arduboard, Teensy, NodeMCU entre otras plataformas. Las placas Curiosity Nano cuentan con una variedad de MCU (microcontroladores) de 8-bit como PIC® and AVR®, MCUs PIC de 16-bit y MCU SAM basados en núcleos 32-bit Arm® Cortex® , y DSCs dsPIC33C que permiten evaluar fácilmente diferentes arquitecturas para nuestros diseño
PIC18F57Q84 CURIOSITY NANO EVALUATION KIT está basada en el microcontrolador PIC18F57Q84 con 128 KB de memoria FLASH, 1024 Bytes de memoria EEPROM, 12800 Bytes de SRAM, 44 pines de Entrada/Salida, 1 ADC de 12bits con 43 canales, 3 temporizadores de 8 bits y 3 temporizador de 16 bits,3 USART, SPI e I2C entre otros periféricos. PIC18F57Q84 Curiosity Nano contiene un depurador integrado para programación y depuración, la placa se alimenta a través del puerto USB e internamente tiene reguladores tanto para el depurador como para el PIC18F57Q84.
PIC18F57Q84 Curiosity Nano está diseñada tanto para poder trabajar en protoboard, soldando headers macho, o para soldar directamente en una tarjeta a través de sus pines castellated holes. Se alimentarse directamente por el puerto micro-USB y aparte de un cable usb, no necesita ningún otro accesorio para empezar a usar y programar la tarjeta. La plataforma Curiosity Nano se programa desde MPLAB® X IDE el software oficial de Microchip.
NOTA: No incluye Cable Micro-USB, recomendamos utilizar el Cable USB-A a Micro-USB 180cm.
ESPECIFICACIONES TÉCNICAS
- Voltaje de Alimentación: 5V DC
- Voltaje de Operación: 5V DC
- Microcontrolador: PIC18F57Q84
- Frecuencia de Reloj: hasta 10MHz
- Memoria FLASH: 128KB
- Memoria SRAM: 12800 Bytes
- Memoria EEPROM: 1024 Bytes
- Pines digitales E/S: 44
- Entradas Analógicas (ADC): 43 (12 bit)
- Puertos UART: 3
- Puertos I2C: 1
- Puertos SPI: 2
- Puertos CAN: 1
- LED y pulsador en placa
- Puerto micro-USB para programación, depuración y alimentación

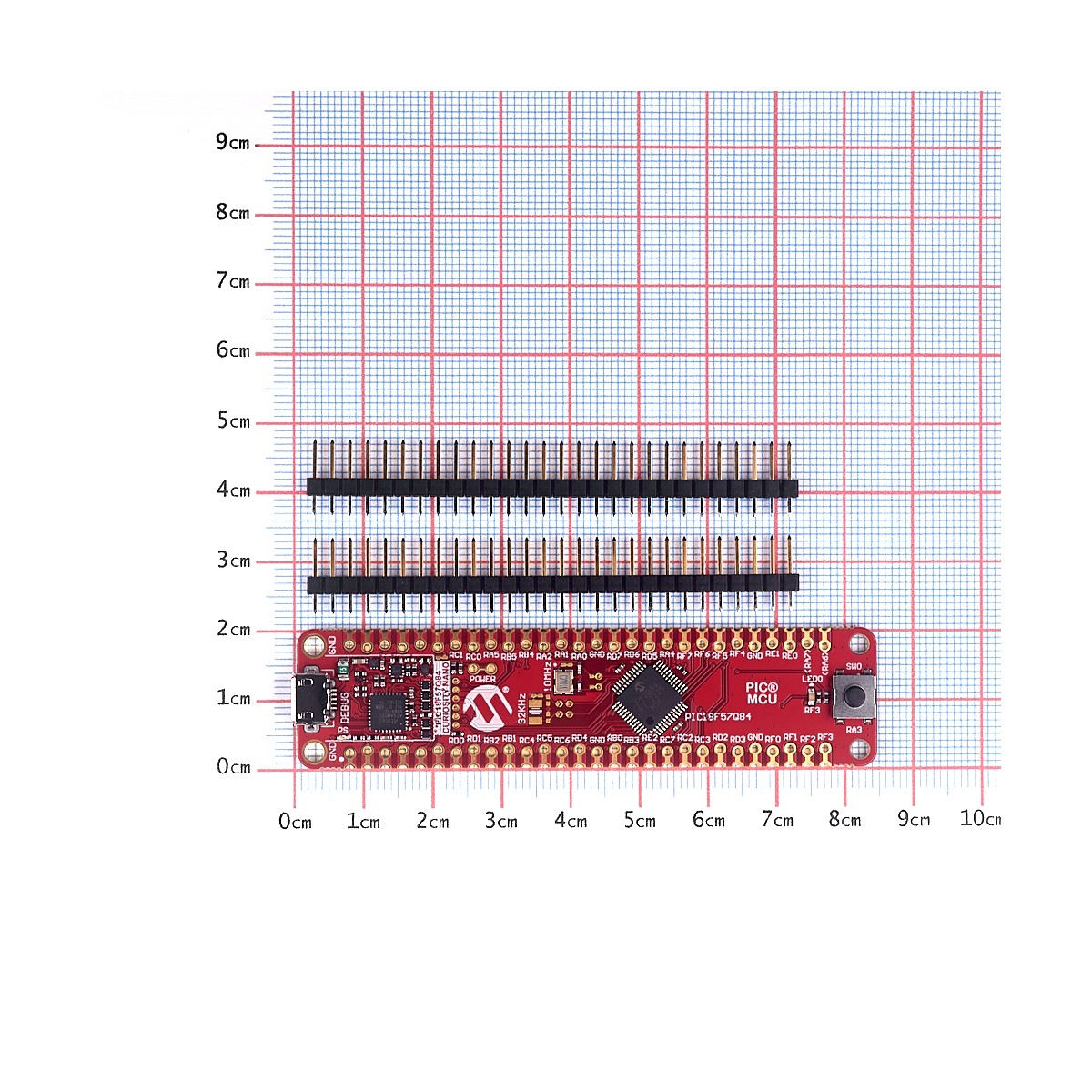

- Dimensiones: 83.5*20 mm
- Peso:15g
