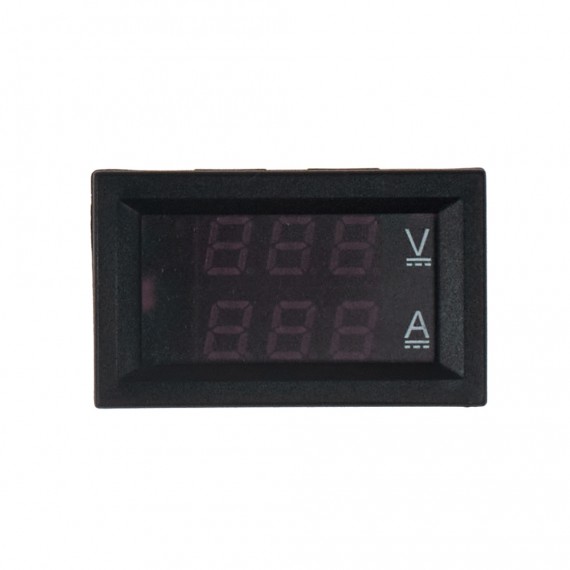

Voltimetro/Amperimetro DC 0-100V 0-100A

INST-VADC-100A

Medidor de bajo costo de voltaje y corriente DC hasta 100 amperios

Más detalles

S/. 75,00

Descripción

INFO

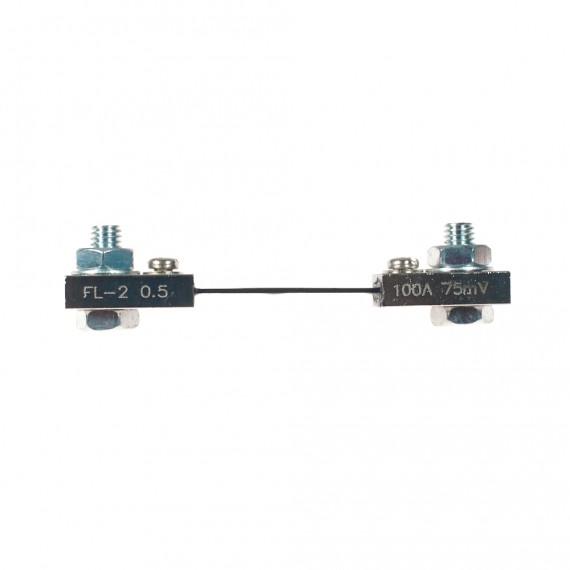

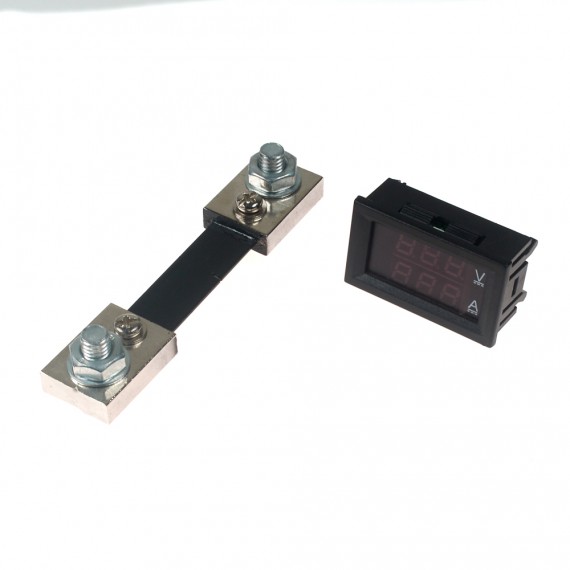

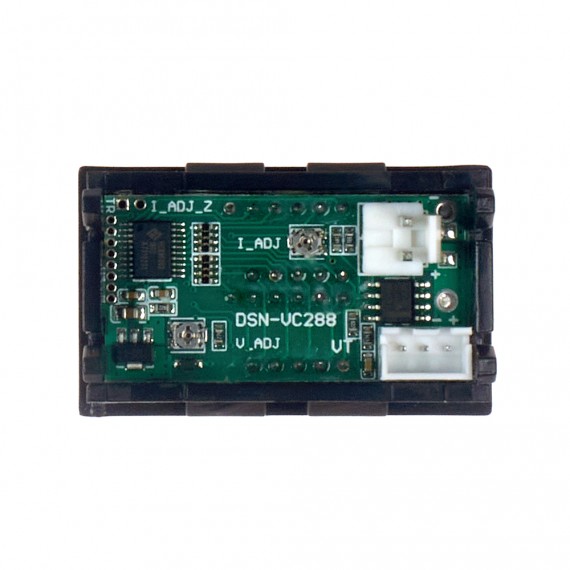

Con este medidor puede medir simultáneamente el voltaje y corriente DC en el rango de 0 a 100 voltios y 0 a 100 amperios. Incluye una una resistencia Shunt externa para medir la corriente, así como dos potenciómetros de calibración. Cuando la corriente pasa por la resistencia Shunt genera un voltaje que es leído e interpretado como un nivel de corriente por el medidor, en su rango completo generará 75mV cuando pase 100A, por lo que solo disipará 7.5W en su estado máximo.

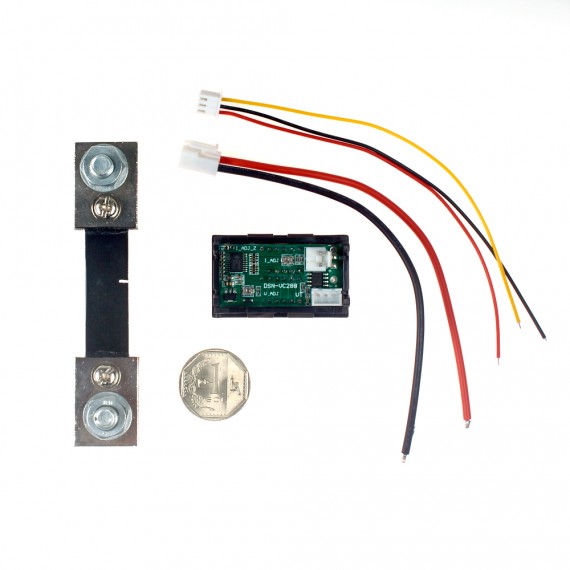

Para la conexión se energiza el medidor mediante el conector de dos cables (negro y rojo) con un voltaje de 4.5 a 30VDC. En el conector de tres cables se conecta el voltaje a medir entre el cable verde (GND) y azul (V+), la tierra de la carga se conecta a la entrada del Shunt (Amarillo). La resistencia Shunt en este circuito va entre la carga(Amarillo) y tierra (Verde).

Tomar en cuenta que la tierra de alimentación del módulo, la tierra de la resistencia Shunt y la de la referencia a tierra del medidor del voltaje están unidas, así que si se quiere medir una carga que no este conectada a tierra se necesita energizar al módulo (conector de dos cables: negro y rojo) con una fuente de alimentación eléctricamente aislada con una tierra distinta, como una batería de 9V o una fuente con transformador.

Si el rango de corriente a medir es menor a 10 amperios podemos optar por el Voltimetro/Amperimetro DC 0-100V 0-10A, que es básicamente el mismo módulo con un shunt diferente. Por otra parte si el voltaje a medir es de tipo alterno (VAC), recomendamos utilizar el Medidor digital AC: voltímetro, amperímetro y vatímetro.


ESPECIFICACIONES TÉCNICAS

  • Voltaje de Operación: 4.5V - 30V DC
  • Corriente de trabajo: <20mA
  • Voltaje de medición: 0-100 VDC
  • Resolución: 0.1V
  • Corriente de medición: 0-100A DC
  • Periodo de refresco: 0.5s
  • Dimensiones: 48*29*21mm
  • Color de display: Rojo y Azul
  • Display: Digito led de 7 seg 0.28"
  • Dimensiones: 48*29*21mm
  • Agujero de montaje: 45.5*26.5mm
  • Peso: 165 gramos
