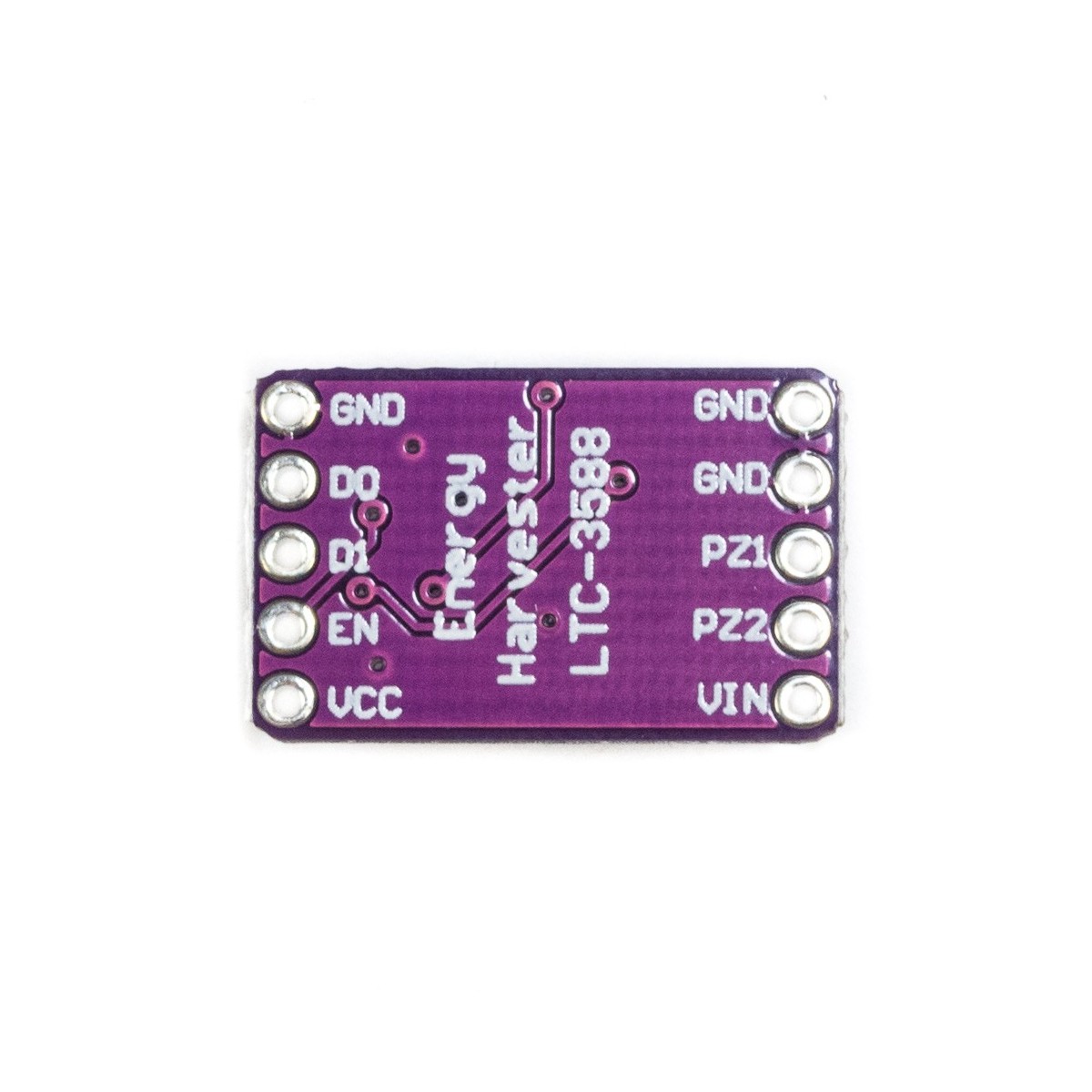

Módulo energy harvester LTC3588-1

INFO

El módulo de recolección de energía (energy harvesting) LTC3588-1 de Linear Technology permite alimentar nuestros proyectos utilizando energía disponible en el ambiente como puede ser vibraciones, solar o transductores magnéticos. El módulo posee entrada rectificada para elementos tipo piezoeléctricos (PZ1 y PZ2) y otra entrada de tipo DC (VIN), ambas entradas están limitadas a 20V. Adicionalmente podemos usar el módulo como un regulador tipo buck de alta eficiencia.

El modo de funcionamiento de ultrabajo consumo de corriente (UVLO) con un amplio rango de histéresis permite acumular la energía en un capacitor hasta que el conversor buck pueda transferir de forma segura el voltaje a la carga.

El módulo permite configurar el voltaje de salida: 1.8V, 2.5V, 3.3V y 3.6V. Se configura con el uso de los pines D0 y D1, el voltaje por defecto es 3.3V. Puede entregar hasta un máximo de 100mA de forma continua.

ESPECIFICACIONES TÉCNICAS

• Chip: LTC3588-1 [eMSOP, mark: LTFKX]
• Voltaje de entrada: 2.7V a 20V
• Voltajes de salida: 1.8V, 2.5V, 3.3V y 3.6V
• Corriente de salida máx: 100mA
• Integra un puente regulador de bajo voltaje
• Regulador buck DC/DC de alta eficiencia integrado
• Shunt integrado de 25mA a un voltaje mayor de 20V
• Dimensiones: 40.0*40.0*4.0 mm

APLICACIONES

• Recolección de energía piezoeléctrica [Piezoelectric energy harvesting]
• Recolección de energía electro-mecánica [Electro-mechanical energy harvesting]
• Sensores inalámbricos HVAC (climatización)
• Trazabilidad de activos móviles [Mobile asset tracking]
• Sensores de presión de neumáticos
• Reemplazo de baterías en sensores industriales
• Interruptores de luz remotos
• Regulador Buck de alta eficiencia

PINOUT
