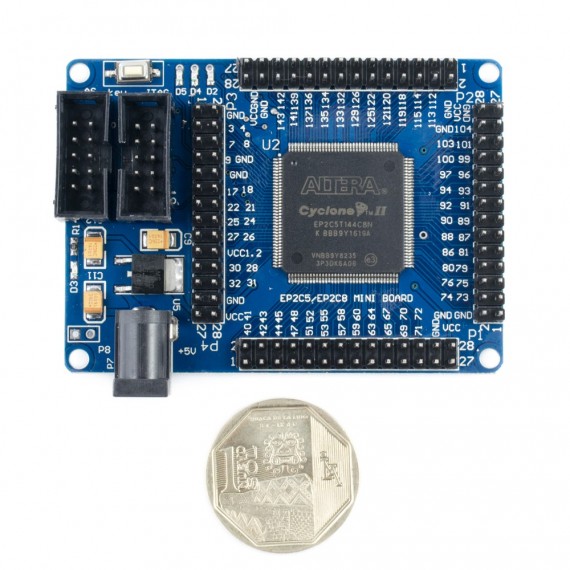

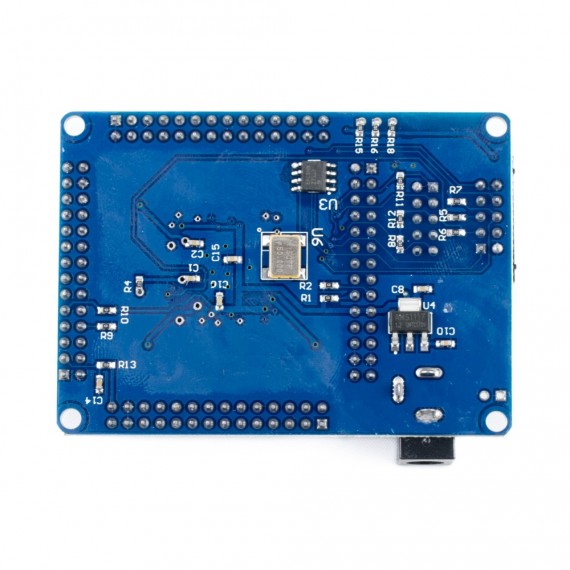

Tarjeta FPGA Altera Cyclone II EP2C5T144

#ID: 531

Tarjeta de desarrollo básica ideal para iniciarte en el mundo del los FPGAs.

Lee mas
S/ 105,00
Agotado
Referencia:
FPGA-EP2C5T144
A lista de deseos(2)
Descripción

INFO

Los FPGA (del inglés Field-Programmable Gate Array o en español Matriz de Puertas Programables en Campo) son dispositivos electrónicos programables basados en una matriz de bloques lógicos cuya interconexión y funcionalidad puede ser configurada por el usuario mediante un lenguaje de descripción especializado (como VHDL y Verilog). La lógica digital programable permite el diseño e implementación rápida de sistemas digitales tan sencillos como compuertas lógicas hasta complejos procesadores. Una de sus principales ventajas diferenciales frente a los clásicos microcontroladores (de lógica secuencial) es su capacidad de implementación de lógica paralela verdadera, que es especialmente útil en procesamiento de imágenes/vídeo, inteligencia artificial y criptografía.

La razón por la cual los FPGAs y CPLDs no son tan populares como los microcontroladores convencionales es que el nuevo lenguaje de programación (Verilog Code o VHDL) unido con un paradigma completamente nuevo de programación y una arquitectura diferente a la que estamos acostumbrados tienden a alejarnos de estos dispositivos, por eso hemos elegido esta tarjeta que tiene disponible una gran cantidad de documentación así como un excelente tutorial para empezar a usarlo sin mayores dificultades. La tarjeta FPGA permite desarrollar proyectos como: control con compuertas lógicas, máquinas de estados, procesamiento de señales serial y paralelo real, cálculos matemáticos, emulación de procesadores y más.

El chip FPGA Cyclone II EP2C5T144 fabricado por Altera®(ahora parte de Intel) posee 4608 elementos lógicos(LE) que permiten desarrollar proyectos de mediana complejidad. Todos los pines de entradas/salidas están expuestos en los conectores header para poder usarlos con periféricos como memorias u otros módulos de expansión. Para programar el FPGA  debemos conectar el programador/configurador Altera USB Blaster vía el conector JTAG y utilizar el software Intel Quartus. Para alimentar la tarjeta recomendamos el uso de la Fuente de alimentación DC 5V/1A

Dentro de nuestro catálogo contamos también con Tarjeta CPLD Altera U119 MAX II EPM240 basado en CPLD que son dispositivos similares a los FPGA pero de menor complejidad. También es recomendable el uso de módulos de conversión de nivel de voltaje lógico de 4CH8CH que faciliten la conexión con dispositivos de 5V.


ESPECIFICACIONES TÉCNICAS

  • Tarjeta: Altera Cyclone II EP2C5T144 FPGA Mini Development Board – FZ0697
  • Voltaje de alimentación: 5V DC
  • Voltaje lógico E/S: 3.3V DC
  • Regulador de voltaje en placa de 1,2V para el core del FPGA y otro de 3,3V para los puertos de entrada/salida.
  • FPGA: Altera/Intel Cyclone II EP2C5T144
  • Número de IO E/S: 89
  • Elementos lógicos: 4608 LE (16 elementos lógicos por bloque)
  • Bloques de memoria RAM M4K (4 Kbits + 512 bits de paridad): 26 (total: 119898 bits)
  • Memoria embebida (Kbits): 117
  • Multiplicadores embebidos de 18x18 bits: 13
  • PLLs: 2
  • Canales diferenciales: 58
  • Oscilador en la placa de 50Mhz, conectado al pin 17 (soporta hasta 300Mhz)
  • Conector de programación: JTAG
  • Memoria EEPROM EPCS4 de 4Mbit en placa (sólo programable a través del puerto ASP)
  • Todos los pines de E/S están conectados a las cabeceras y están bien identificados en el PCB
  • Leds programables en placa: 3 (conectados a los pines 3, 7 y 9)
  • Led indicador de alimentación
  • Pulsador de reset
  • Compatible con el software IDE Altera Quartus 2 y su edición web libre
  • Soporta desarrollo basado en Nios II
  • Temperatura de funcionamiento: 0-70ºC
  • Dimensiones: 80*60 mm
  • Peso:
