Placa de desarrollo basada en la FPGA GW1N-1, ideal para iniciarte en el mundo del los FPGAs.
Los FPGA (del inglés Field-Programmable Gate Array o en español Matriz de Puertas Programables en Campo) son dispositivos electrónicos programables basados en una matriz de bloques lógicos cuya interconexión y funcionalidad puede ser configurada por el usuario mediante un lenguaje de descripción especializado (como VHDL y Verilog). La lógica digital programable permite el diseño e implementación rápida de sistemas digitales tan sencillos como compuertas lógicas hasta complejos procesadores. Una de sus principales ventajas diferenciales frente a los clásicos microcontroladores (de lógica secuencial) es su capacidad de implementación de lógica paralela verdadera, que es especialmente útil en procesamiento de imágenes/vídeo, inteligencia artificial y criptografía.

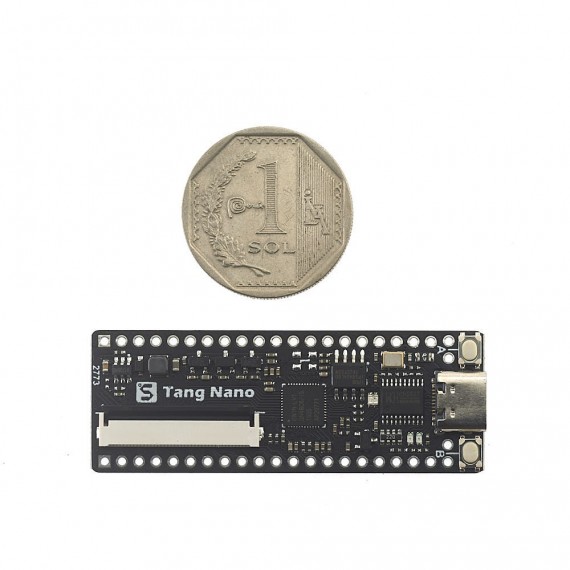

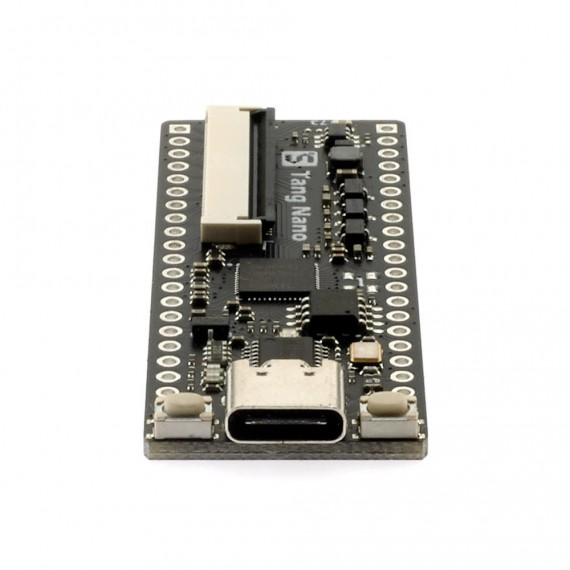

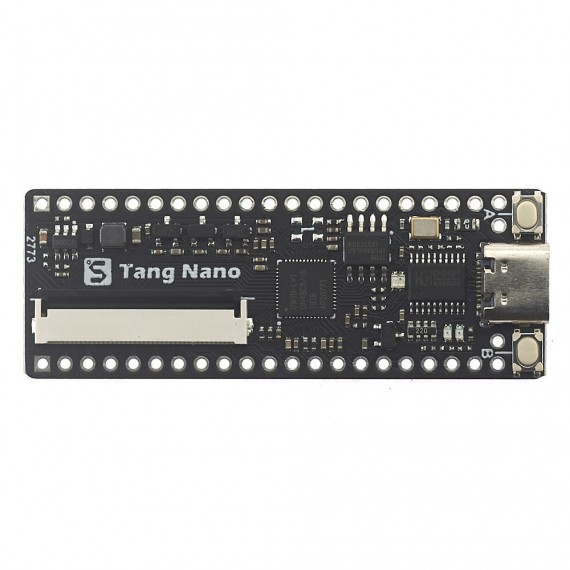

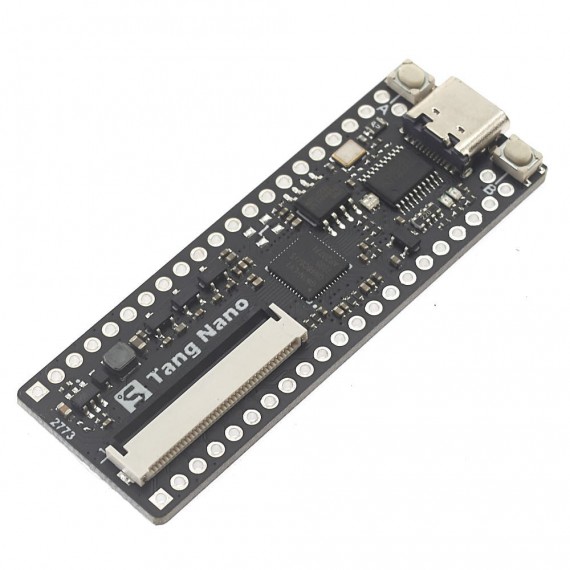

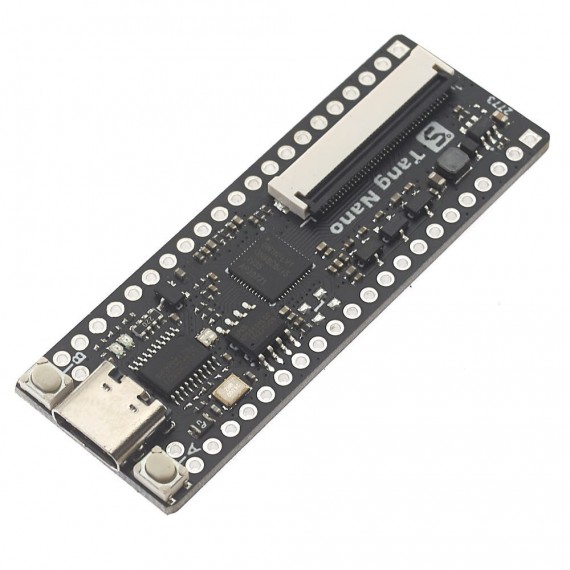

Sipeed Tang Nano es una placa de desarrollo basada en la FPGA GW1N-1 modelo LV1QN48C6 (Bajo Voltaje con empaque QFN48), posee 1152 elementos lógicos LUT4 ( Tabla Lógica de 4 entradas), 864 FF (Flip-Flop), 1 PLL y 4 bloques de SRAM de 72 Kbit en total. La placa de desarrollo saca todas las interfaces de E/S . Además del FPGA, la placa integra una PSRAM de 64 Mbits, interfaz USB a JTAG con USB tipo C que sirve tanto para programar como para alimentar la placa, también tiene un soporte LCD FPC de 40 pines, lo que significa que se puede conectar una pantalla LCD RGB de 40 pines.

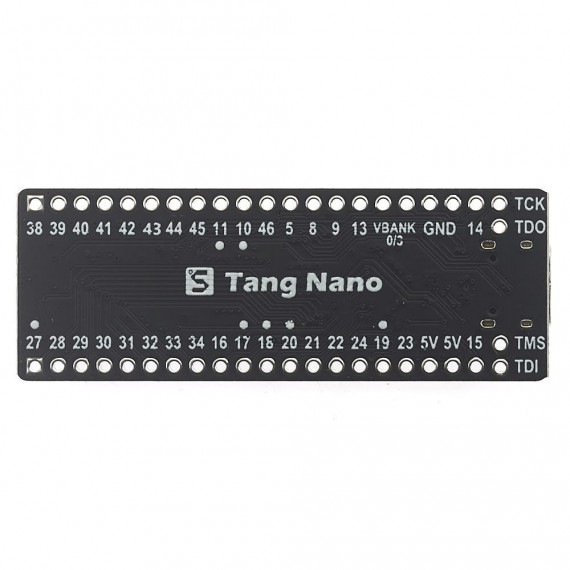

El Sipeed Tang Nano posee 34 puertos de entrada/salida y múltiples pines de alimentación en ambos lados. Ambos lados de los pines se pueden insertar directamente en la placa de pruebas.
