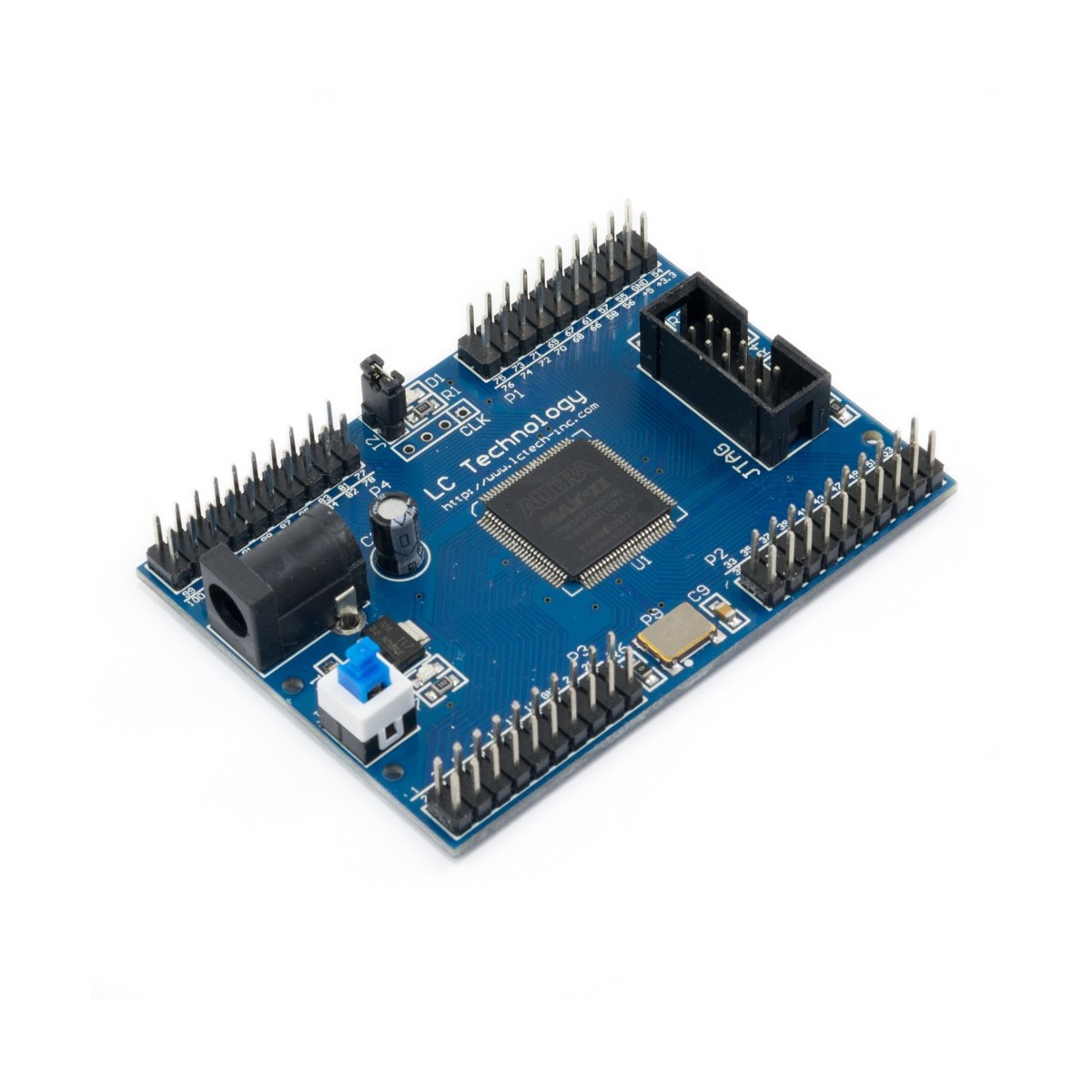

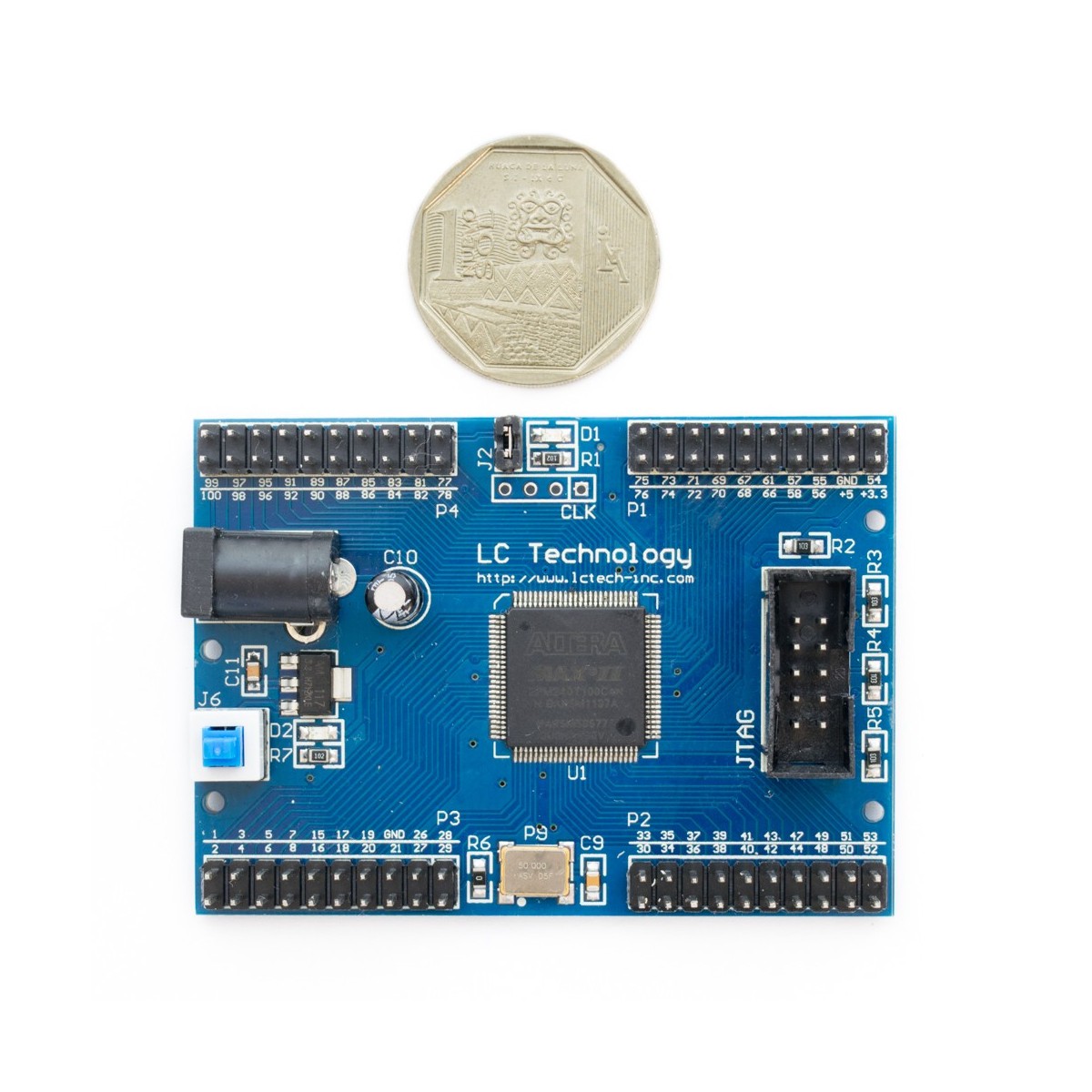

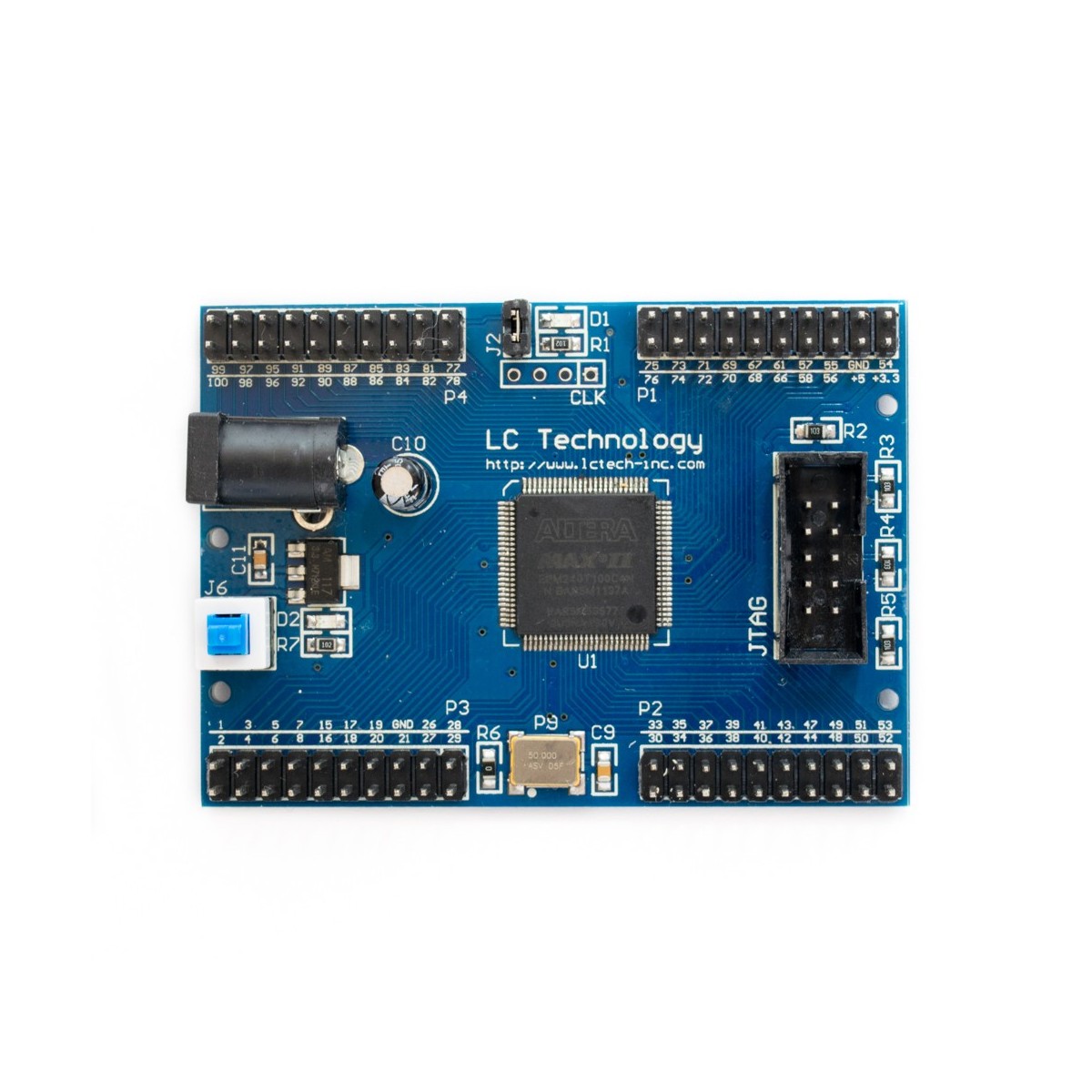

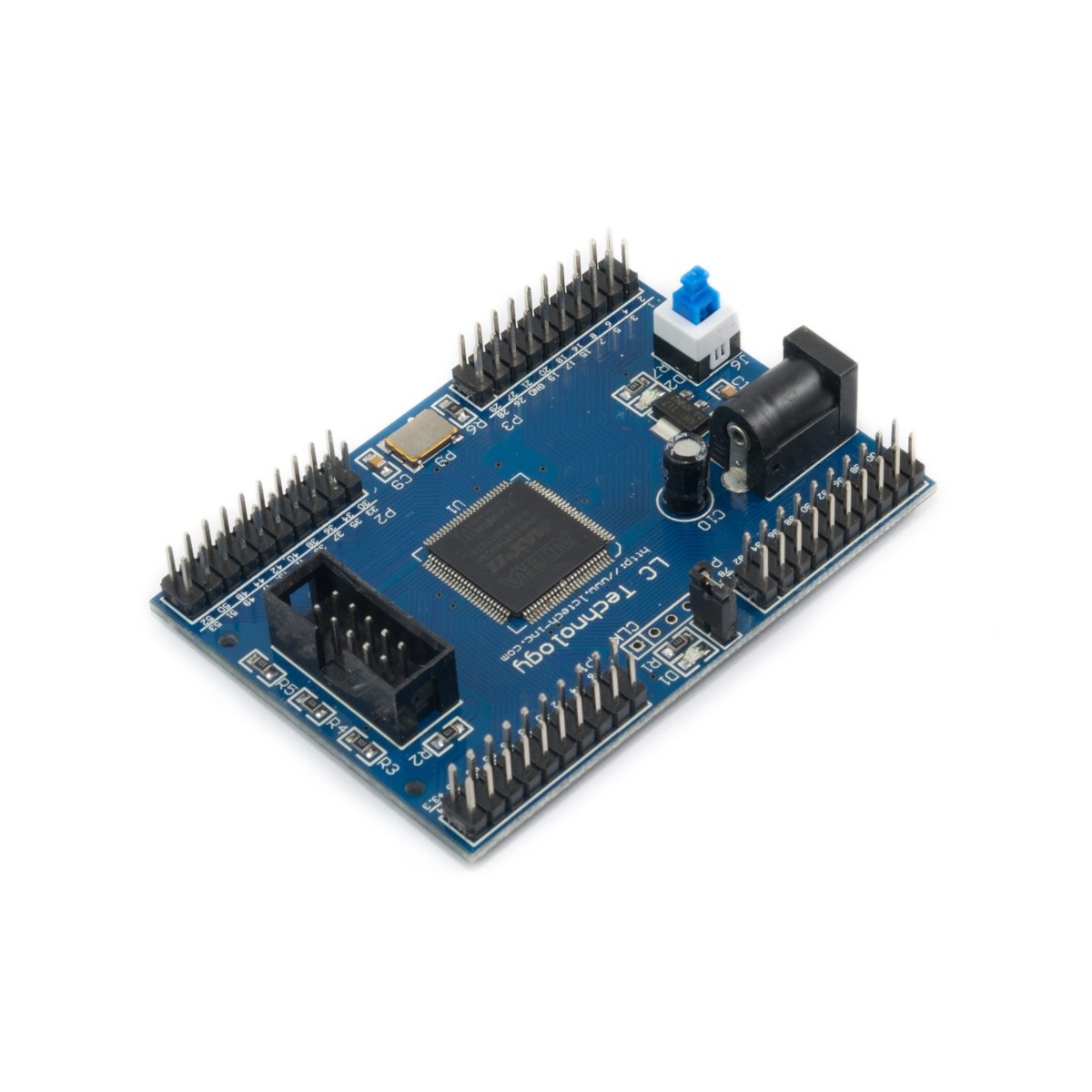

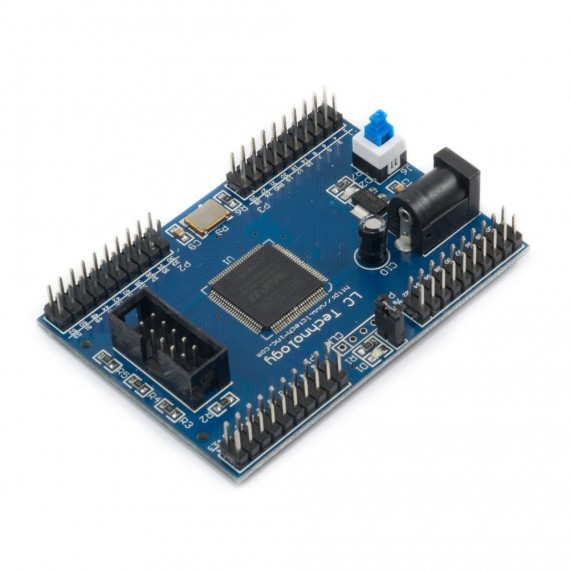

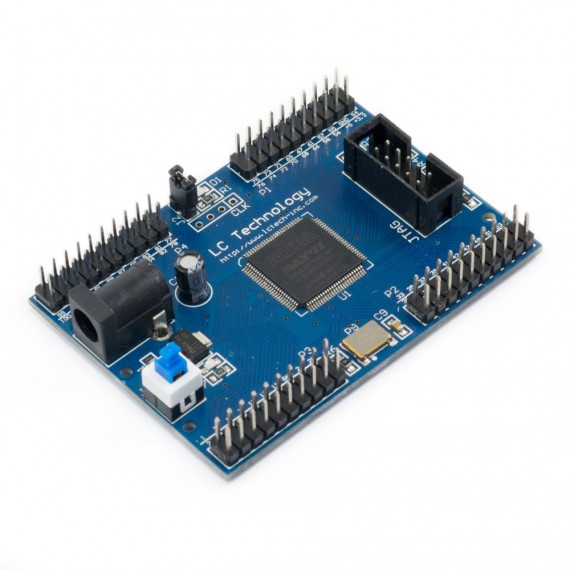

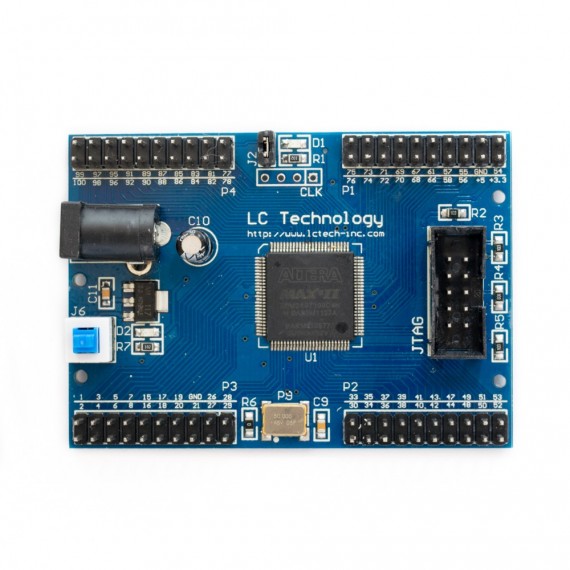

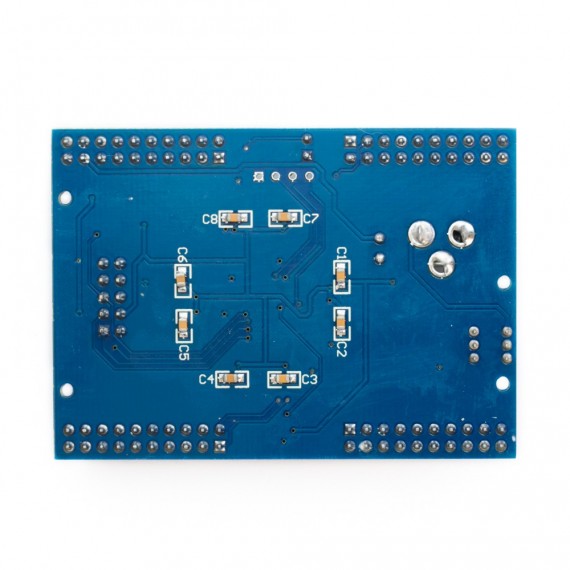

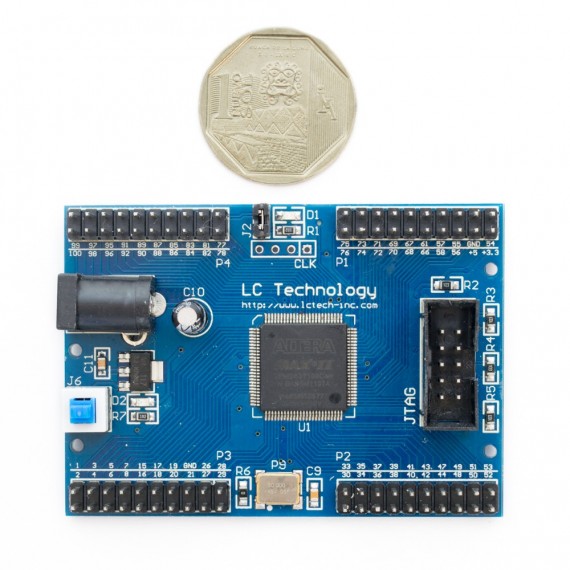

Tarjeta CPLD Altera U119 MAX II EPM240

#SKU: 000412

Tarjeta de desarrollo básica ideal para iniciarte en el mundo del los CPLD: Dispositivos Lógicos Complejos Programables; conocidos como los hermanos menores de los FPGAs.

Lee masShow less
S/ 65,00
En stock
A lista de deseos
Descripción

INFO

Los CPLD son dispositivos microelectrónicos que integran elementos lógicos programables, estos elementos pueden conectarse entre sí o con las salidas GPIO usando una matriz de conexiones programables. A diferencia de los FPGA que generalmente no guardan su configuración y necesitan de otro controlador y componentes externos para iniciarlo, los CPLD si guardan su configuración y está disponible al ser energizados, esto disminuye la complejidad de sus tarjetas y programación. La desventaja frente a los FPGA es que sus bloques programables usualmente tienen menos lógica configurable, a pesar de esto son muy capaces en muchas tareas y proyectos. Así como los FPGA, los CPLD pueden lograr lo que los microcontroladores como los presentes en las tarjetas Arduino no pueden hacer: procesamiento paralelo verdadero, esto abre la puerta para muchas posibilidades, en especial les da ventaja en las áreas relacionadas con procesamiento y generación de señales.

La razón por la cual los FPGAs y CPLDs no son tan populares como los microcontroladores convencionales, es que el nuevo lenguaje de programación (Verilog Code o VHDL) unido con un paradigma completamente nuevo de programación y una arquitectura diferente a la que estamos acostumbrados tienden a alejarnos de estos dispositivos, por eso hemos elegido esta tarjeta que tiene disponible una gran cantidad de documentación así como un excelente tutorial para empezar a usarlo sin mayores dificultades.

El chip CPLD Altera U119 MAX II EPM240 fabricado por Altera®(ahora parte de Intel) posee 240 elementos lógicos(LE). Todos los pines de entradas/salidas están expuestos en los conectores header para poder usarlos con periféricos como memorias u otros módulos de expansión. Para programar el CPLD debemos conectar el programador/configurador Altera USB Blaster vía el conector JTAG y utilizar el software Intel Quartus. Para alimentar la tarjeta recomendamos el uso de la Fuente de alimentación DC 5V/1A.

Dentro de nuestro catálogo también contamos con Tarjeta FPGA Altera Cyclone II EP2C5T144 basado en FPGA que son dispositivos de mayor complejidad que un CPLD. También es recomendable el uso de módulos de conversión de nivel de voltaje lógico de 4CH8CH que faciliten la conexión con dispositivos de 5V.


ESPECIFICACIONES TÉCNICAS

  • Voltaje de alimentación: 5V DC
  • Voltaje lógico E/S: 3.3V
  • CPLD: Altera/Intel MAXII EPM240T100C5
  • Elementos lógicos: 240 LE
  • Número de IO E/S: 80
  • Entradas/salidas programables para operar a niveles lógicos 3.3 V, 2.5 V, 1.8 V, y 1.5 V
  • Soporta hasta 150Mhz, oscilador en la placa de 50Mhz
  • Conector de programación: JTAG
  • InstantOn, non-volatile storage
  • Temperatura de funcionamiento: 0-70ºC

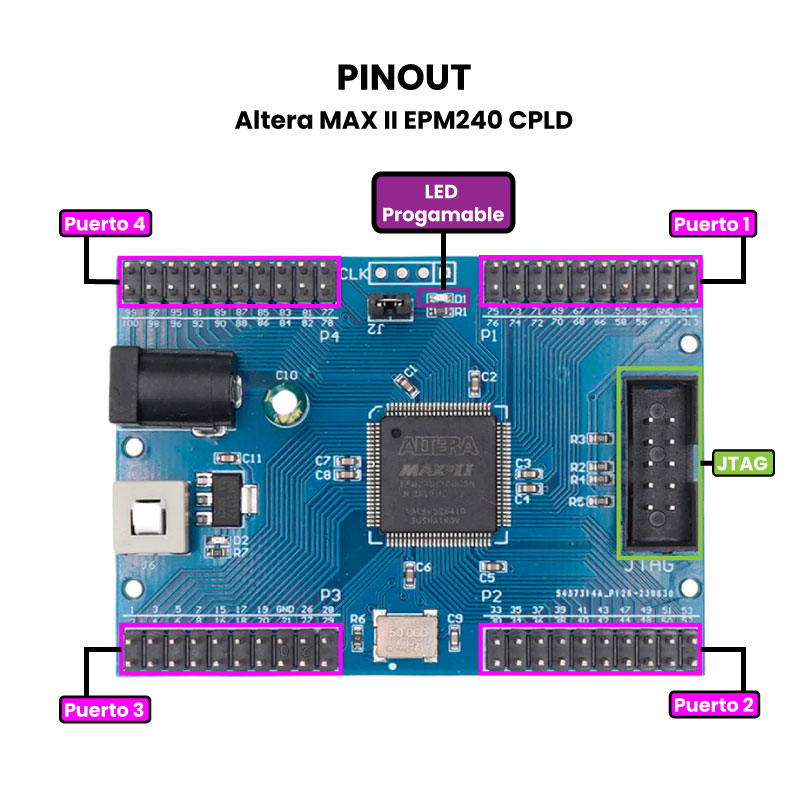

  • El jumper J2 conecta el led D1 con PIN_77, además el oscilador externo está conectado a la entrada Clock 0 (PIN_12)
  • Dimensiones: 50*70 mm
  • Peso:

Lee masShow less
Detalles del producto
000412
