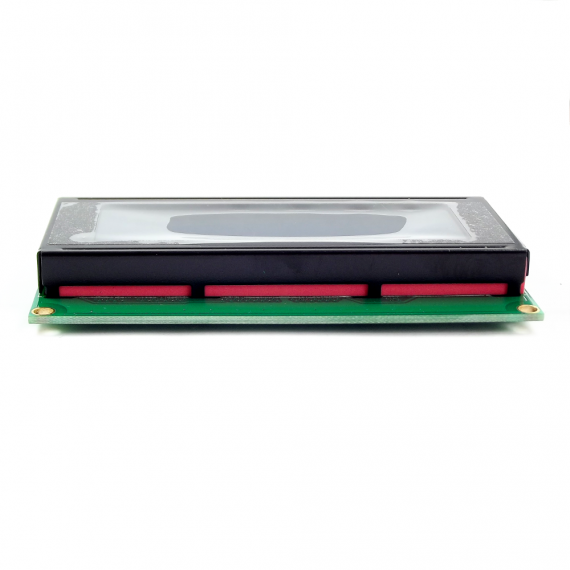

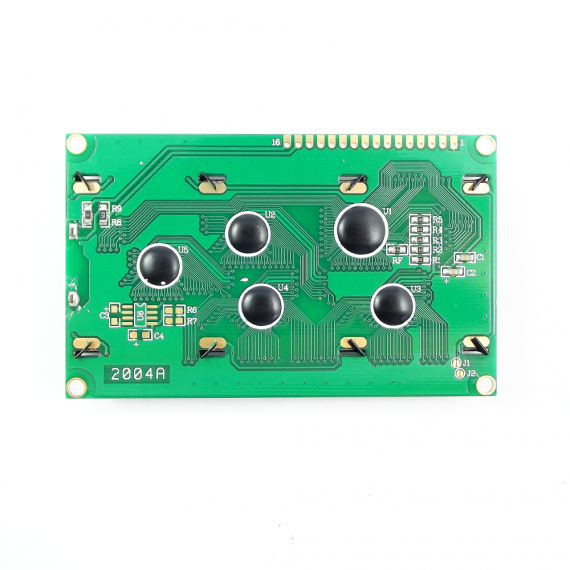

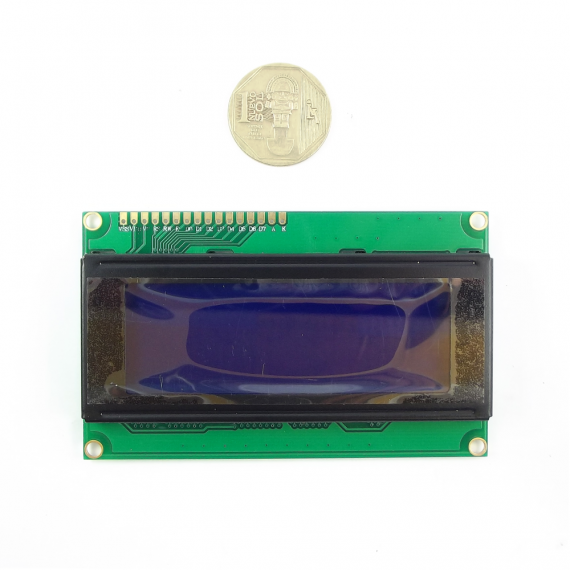

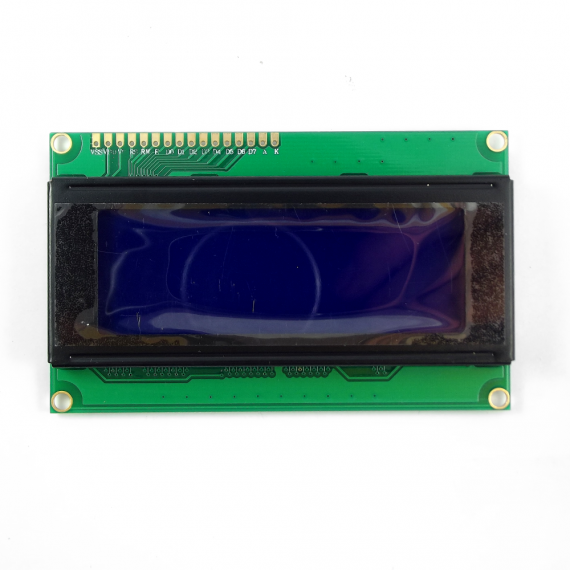

Display Alfanumérico LCD 2004

#SKU: 000158

Pantalla alfanumérica de 4 filas y 20 columnas. Backlight tipo LED color azul. Interface paralela. Controlador compatible HD44780.

Lee masShow less
S/ 30,00
En stock
A lista de deseos
Descripción

INFO

Los sistemas digitales embebidos como Arduino, Pic u otros trabajan únicamente con lógica binaria (0 y 1), es por eso que para "leer" los datos empleamos pantallas o displays alfanuméricos LCD. Esta pantalla te puede servir para hacer debugging o correcciones en tus distintos proyectos, sobretodo en el manejo de sensores y procesamiento de datos.

El LCD 2004 posee 4 filas y 20 columnas de dígitos alfanuméricos, funciona con el controlador interno HD44780, que es un integrado muy utilizado y para el cual existe amplia documentación. Para conectar la pantalla LCD a nuestro Arduino/PIC se necesitan 6 pines: 2 de control y 4 de datos. En cuanto a la programación en Arduino ya se incluye por defecto la librería LiquidCrystal, que incluye ejemplos de prueba.

Si bien es posible conectar directamente la pantalla LCD a nuestro Arduino, es una buena opción utilizar un Adaptador LCD paralelo a serial I2C y de esa forma ahorrar pines, trabajando con solo 2 pines del puerto I2C.

NOTA: Para controlar el contraste es necesario utilizar un potenciómetro de 10K (No incluido)


ESPECIFICACIONES TÉCNICAS

  • Voltaje de Operación: 5V
  • Interface de comunicación: Paralelo 4 u 8 bits
  • Color Texto: Blanco
  • Backlight: Azul
  • Filas: 4
  • Columnas: 20
  • Incluye headers macho



PINES

Pin No
Función
Nombre
1
Tierra (0V)
Ground
2
Voltaje de Operación; 5V (4.7V – 5.3V)
Vcc
3
Ajuste de contrastes: mediante un potenciometro (no incluido, puede ser de 1k-10k)
VEE
4
Selección del registro, para 0 es comandos y en 1 es para datos
Register Select
5
Estado bajo para escribir y estado alto para leer el registro
Read/write
6
Envia datos a los pines de datos cuando recibe un flanco de bajada
Enable
7
Pines de datos 8-bit
DB0
8
DB1
9
DB2
10
DB3
11
DB4
12
DB5
13
DB6
14
DB7
15
Backlight VCC (5V)
Led+
16
Backlight Tierra (0V)
Led-

CÓDIGO EJEMPLO

// Código de ejemplo uso LCD
// naylampmechatronics.com

#include <LiquidCrystal.h>

// Conexiones:
// RS (LCD pin 4) con Arduino pin 12
// RW (LCD pin 5) con Arduino pin 11
// Enable (LCD pin 6) con Arduino pin 10
// LCD pin 15 con Arduino pin 13
// LCD pins d4, d5, d6, d7 con Arduino pins 5, 4, 3, 2
LiquidCrystal lcd(12, 11, 10, 5, 4, 3, 2);

int backLight = 13;    // pin 13 controla el encendido/apagado del backlight

void setup()
{
  pinMode(backLight, OUTPUT);
  digitalWrite(backLight, HIGH); // Enciende el backlight. Para apagar usar LOW en lugar de HIGH
  lcd.begin(20,4);              // columnas y filas, usar 16,2.
  lcd.clear();                  // pantalla en blanco
  lcd.setCursor(0,0);           // Mover el cursor a la primera fila y primera columuna
  lcd.print("      NAYLAMP     ");      // Texto de muestra, modificable
  lcd.setCursor(0,1);           // Mover Cursor a la segunda fila
  lcd.print("    MECHATRONICS  ");
}
void loop() {
}
Lee masShow less
