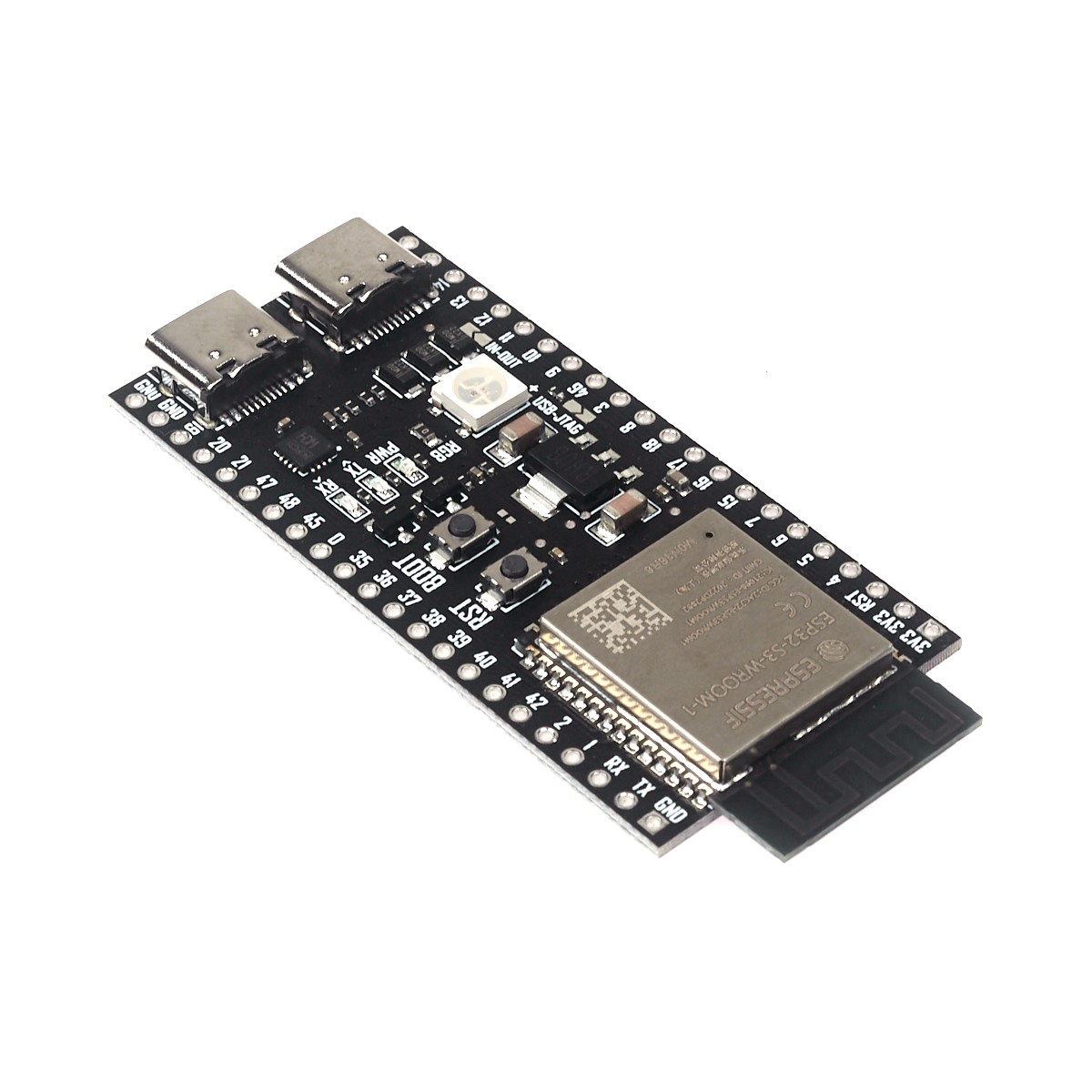

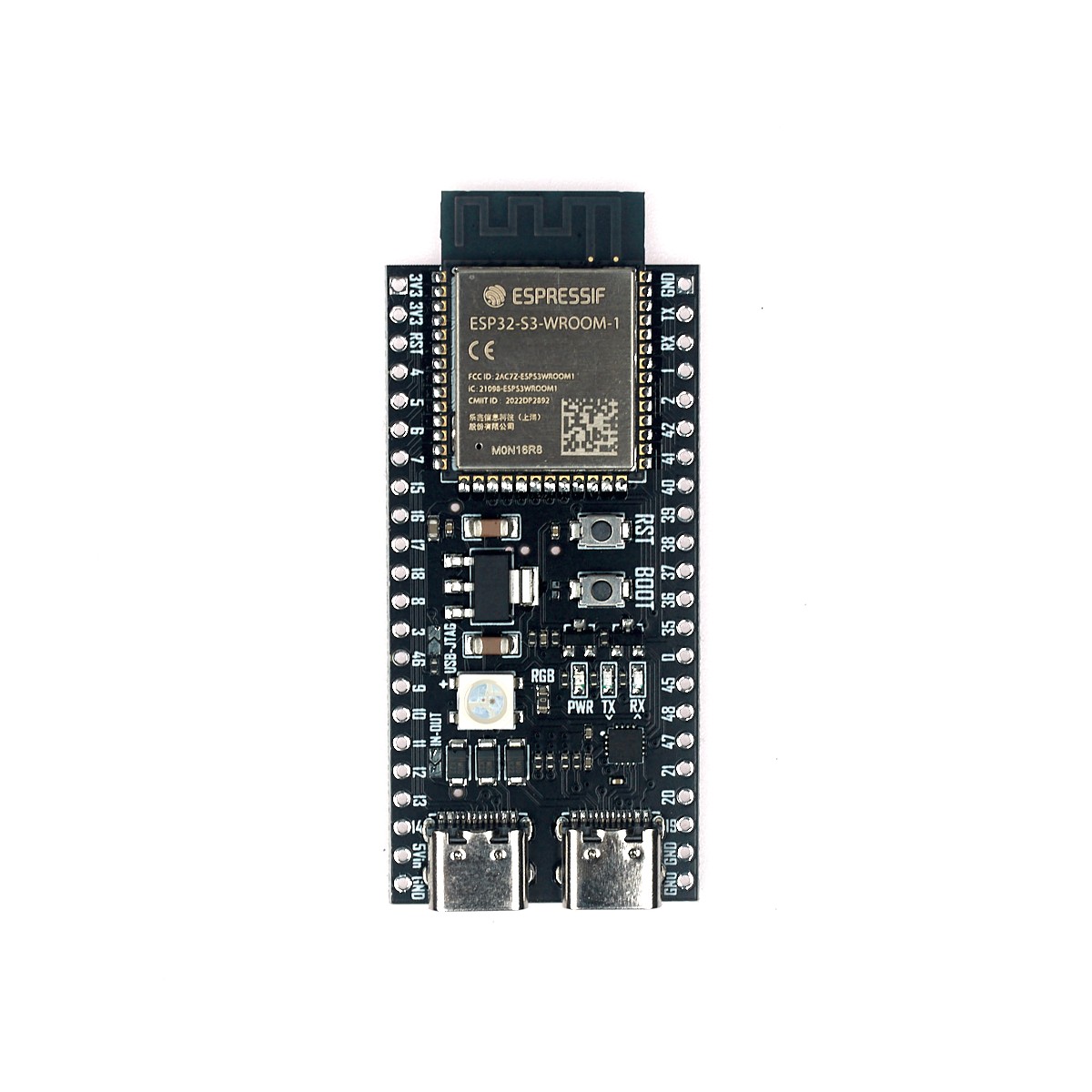

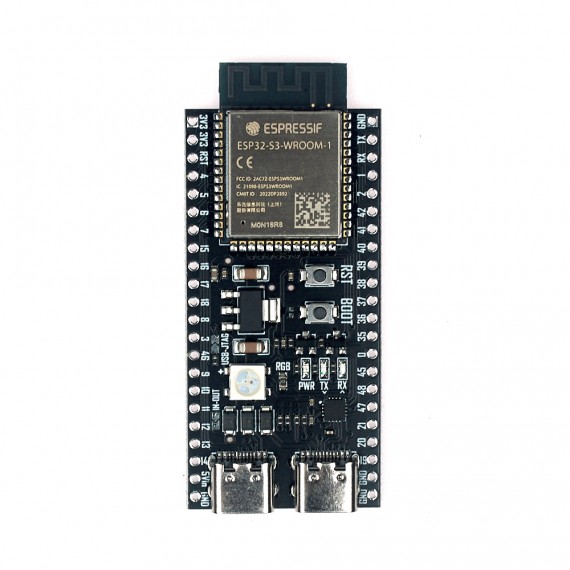

ESP32-S3-DevKitC-1 - ESP32-S3 WiFi USB-C

#SKU: 001206

Tarjeta de desarrollo ESP32-S3-DevKitC-1 perfecta para prototipar rápidamente proyectos IoT con la plataforma ESP32-S3. Posee conectividad WiFi 2.4GHz, Bluetooth 5 (LE) y puerto USB OTG; además de un poderoso CPU 32-bit de doble núcleo Tensilica Xtensa LX7.

Lee masShow less
S/ 100,00
En Stock
A lista de deseos(1)
Descripción

INFO

La placa de desarrollo ESP32-S3-DevKitC-1 ESP32-S3 WiFi es una herramienta muy potente para el prototipado rápido de proyectos con IoT(Internet de la cosas). Integra la nueva placa el SoM ESP32-S3-WROOM-1 que tiene como base al SoC ESP32-S3, el conversor USB-serial CH343 necesario para programar por USB el ESP32, un puerto USB OTG, reguladores de voltaje y leds indicadores. La plataforma ESP32-S3 es la evolución del ESP32 mejorando sus capacidades de comunicación y procesamiento computacional. A nivel de conectividad permite utilizar diversos protocolos de comunicación inalámbrica como: WiFi, Bluetooth 5 LE. En cuanto a procesamiento su CPU 32-bit de dos núcleos de hasta 240Mhz que se pueden controlar independientemente. Además incluye internamente una gran cantidad de periféricos para la conexión con: sensores táctiles capacitivos, sensor de efecto Hall, amplificadores de bajo ruido, interfaz para tarjeta SD, Ethernet, SPI de alta velocidad, UART, I2S e I2C. Aplicado en Mini Servidores Web, Procesamiento digital, Webcams, Cámara IP, Robótica móvil, Domótica y más.

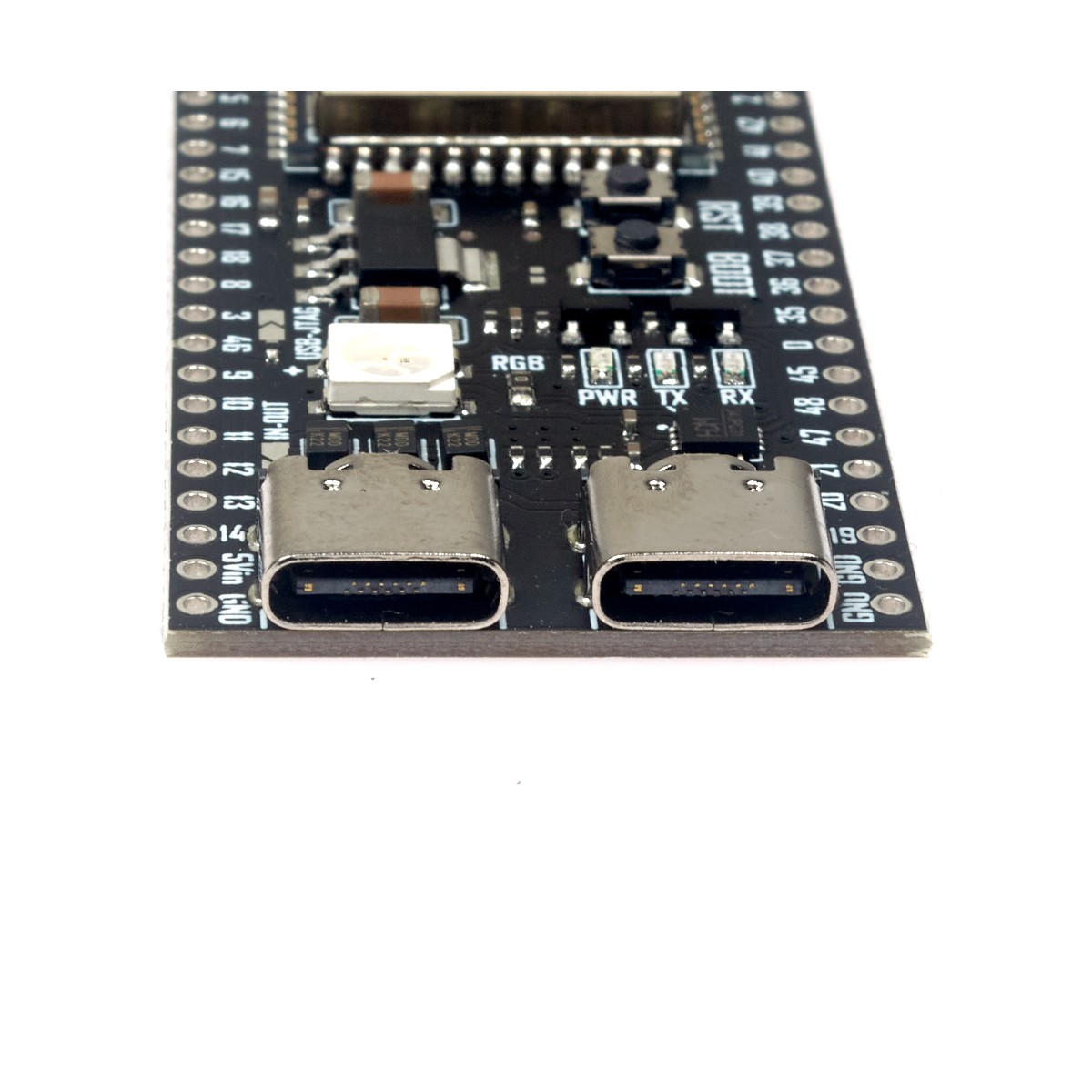

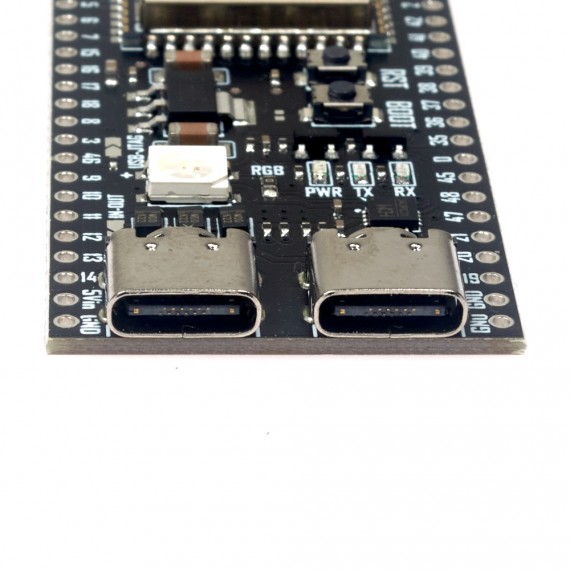

ESP32-S3-DevKitC-1 está diseñada especialmente para trabajar montado en protoboard. Puede  alimentarse directamente del puerto USB-C de programación (etiquetado como COM) o utilizando una fuente externa de 5V pues posee regulador de voltaje en placa, recomendamos utilizar una fuente de 5VDC/1A y colocar un capacitor de 100uF en paralelo con la fuente de alimentación para filtrar los picos de corriente. Los pines de entradas/salidas (GPIO) trabajan a 3.3V por lo que para conexión a sistemas de 5V es necesario utilizar conversores de nivel como: Conversor de nivel 3.3-5V 4CH o Conversor de nivel bidirecional 8CH - TXS0108E.

El SoC(System On a Chip) ESP32-S3 de Espressif Systems es la evolución del ESP32, diseñado para superar a su antecesor en capacidad de procesamiento y conectividad, integra un potente microcontrolador con arquitectura de 32 bits, conectividad Wi-Fi y Bluetooth 5. El SoM(System on Module) ESP32-S3-WROOM-1 fabricado por Espressif integra en un módulo el SoC ESP32-S3, memoria FLASH, cristal oscilador y antena WiFi en PCB.

La plataforma ESP32 permite el desarrollo de aplicaciones en diferentes lenguajes de programación, frameworks, librerías y recursos diversos. Los más comunes a elegir son: Arduino(en lenguaje C++), MicroPython, LUA, Esp-idf(Espressif IoT Development Framework) desarrollado por el fabricante del chip, Simba Embedded Programming Platform(en lenguaje Python), RTOS's (como Zephyr Project, Mongoose OS, NuttX RTOS), Javascript (Espruino, Duktape, Mongoose JS), Basic. Al trabajar dentro del entorno Arduino podremos utilizar un lenguaje de programación conocido y hacer uso de un IDE sencillo de utilizar, además de hacer uso de toda la información sobre proyectos y librerías disponibles en internet. La comunidad de usuarios de Arduino es muy activa y da soporte a plataformas como el ESP32 y ESP8266. Dentro de las principales placas de desarrollo o módulos basados en el ESP32 tenemos: ESP32-WROOM-32NodeMCU-32 ESP32ESP32-CAM y de la familia ESP8266 tenemos: ESP-01, ESP-12EWemos D1 miniNodeMCU v2.


ESPECIFICACIONES TÉCNICAS

  • Voltaje de Alimentación (USB): 5V DC
  • Voltaje de Entradas/Salidas: 3.3V DC
  • Placa: ESP32-S3-DevKitC-1
  • SoM: ESP32-S3-WROOM-1 N16R8
  • SoC: ESP32-S3
  • CPU: Dual-Core Tensilica Xtensa LX7 (32 bit)
  • Frecuencia de Reloj: 240Mhz
  • Procesador secundario: Permite hacer operaciones básica en modo de ultra bajo consumo
  • Wifi: 802.11 b/g/n/e/i (802.11n @ 2.4 GHz hasta 150 Mbit/s)
  • Bluetooth: Bluetooth 5 LE (Low Energy)
  • Memoria:
    - 384 KByte ROM
    - 512 KByte SRAM
    - 16 MByte PSRAM
    - 8 MByte Flash
  • Pines: 44
  • Pines Digitales GPIO: 48  (Algunos pines reservados)
  • Pines PWM: 10
  • Pines Analógicos ADC: 20 (3.3V, 12bit: 4095)
  • UART: 3
  • I2C: 2
  • I2S: 2
  • USB OTG: 1
  • Chip USB-Serial: CH343
  • Antena en PCB
  • Estandares IEEE 802.11 incluyendo WFA, WPA/WPA2 and WAPI
  • 1024-bit OTP, up to 768-bit for customers
  • Aceleración criptográfica por hardware: AES, HASH (SHA-2), RSA, ECC, RNG

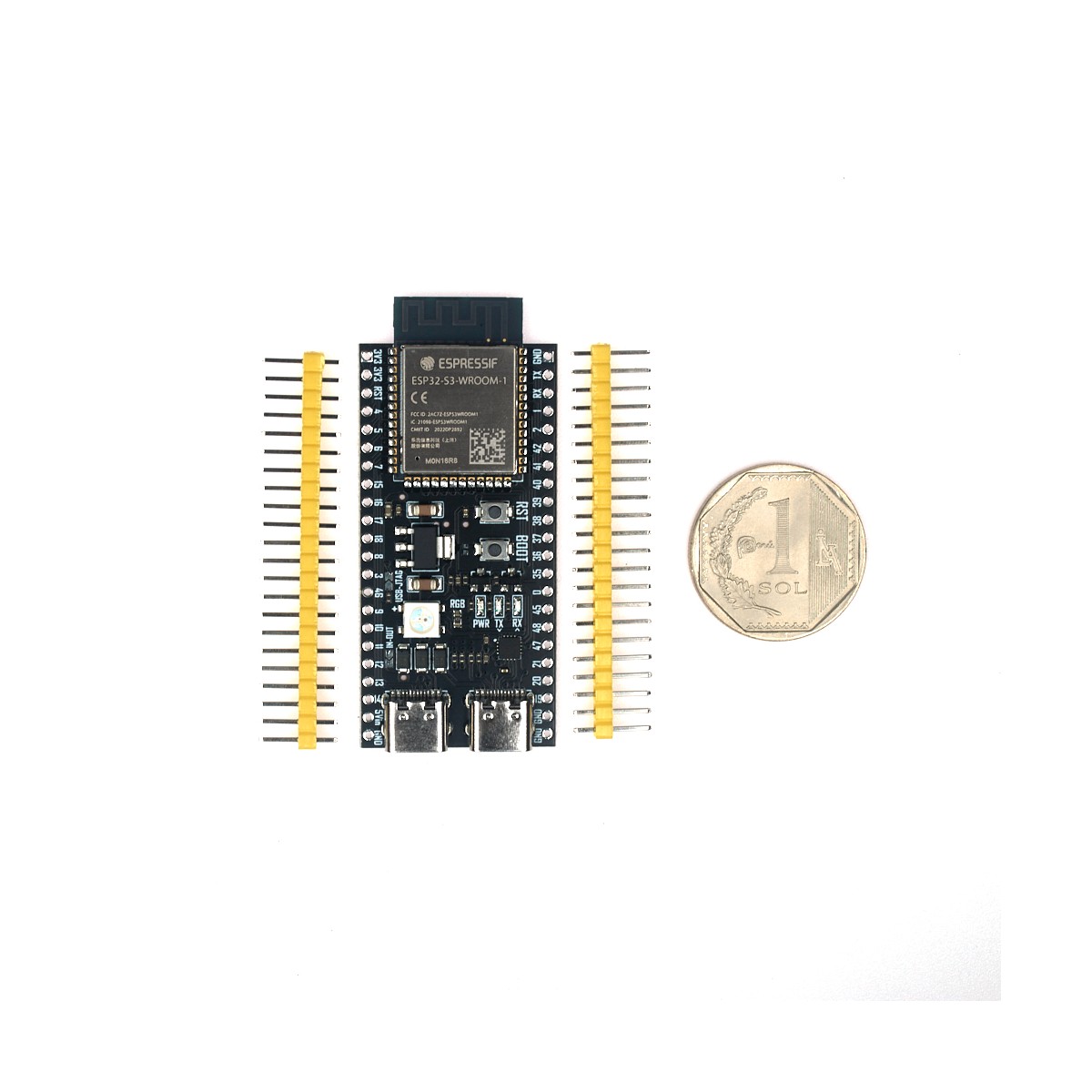

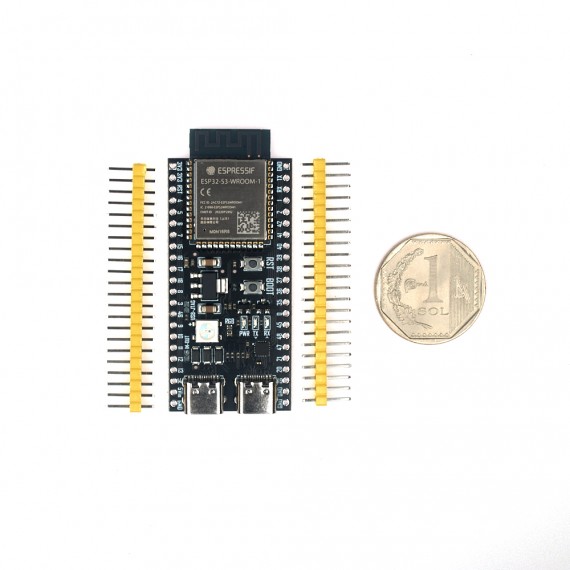

  • Dimensiones: 65*28 mm
  • Peso: 15g

INSTRUCCIONES DE PROGRAMACIÓN

  • Instalar la librería de la familia de placas ESP32 [tutorial]
  • Verificar el puerto serial COM asignado por la PC en el Administrador de dispositivos de Windows.
  • En el IDE ARDUINO/tools/boards/ESP32 seleccionar la placa: ESP32S3 Dev Module.
  • Click en "Cargar/Upload" el sketch.
  • Presionar el pulsador "BOOT" hasta que inicie la carga del programa, luego liberar.

Lee masShow less
