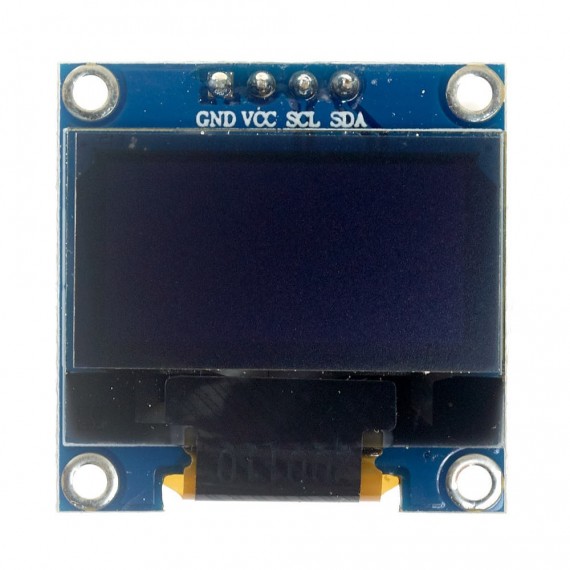

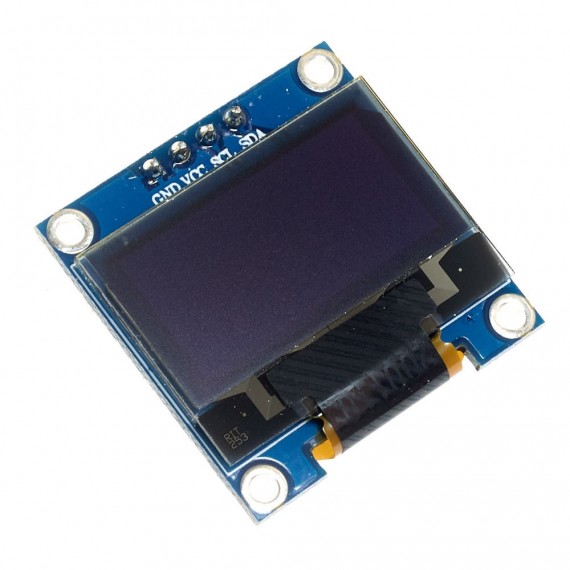

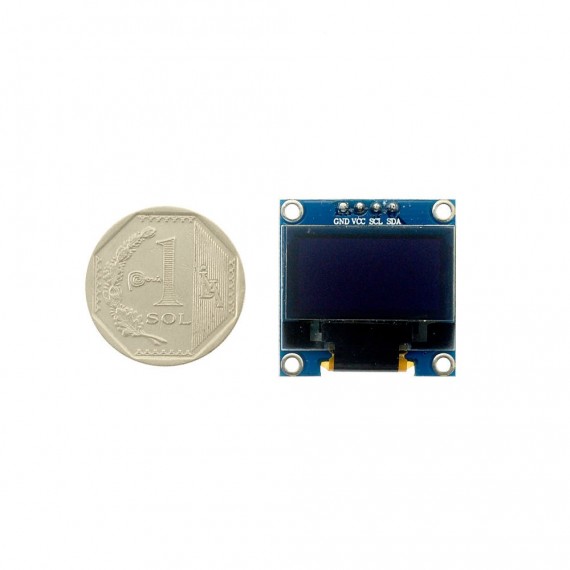

Display Oled 0.96" I2C 128*64 SSD1306

#SKU: 000850

Una pequeña y magnifica pantalla OLED de 128*64 píxeles, perfecta para mostrar espectaculares gráficos en equipos portátiles.

Lee masShow less
S/ 25,00
Agotado
Notificarme cuando esté disponible
A lista de deseos
Descripción

INFO

Las pantallas OLED se destacan por su gran contraste, mínimo consumo de energía y buena calidad de imagen. El display Oled 0.96" I2C SSD1306 posee una resolución de 128*64 píxeles, permitiendo controlar cada píxel individualmente y mostrar tanto texto como gráficos. Además por ser de tipo OLED no necesita de retroiluminación (Backlight) como los LCD, lo que hace que su consumo de energía sea mucho menor y aumenta su contraste.

El display posee interfaz de comunicación de tipo I2C. Diseñado para trabajar a 5V directamente gracias a su regulador de voltaje en placa y puede trabajar con sistemas de 3.3V o 5V sin necesidad de conversores. Debemos tener en cuenta que los pines I2C son diferentes para cada modelo de Arduino, por lo que debemos revisar el Pinout de nuestro Arduino para saber cuales son sus pines I2C, por ejemplo en Arduino Uno son los pines A4(SDA: data) y A5(SCL: clock).

Para manejar la pantalla Oled es necesario utilizar un microcontrolador con al menos 1K de RAM, este espacio cumple la función de buffer para el display. El driver de la pantalla es el SSD1306, con una librería lista para usarse en Arduino. La librería permite mostrar texto, mapas de bits, píxeles, rectángulos, círculos y líneas. A pesar de usar 1K de RAM, el funcionamiento es muy rápido y el código es fácilmente portable a distintas plataformas de microcontroladores.


ESPECIFICACIONES TÉCNICAS

  • Voltaje de operación: 3V – 5.5V DC
  • Driver: SSD1306
  • Interfaz: I2C
  • Resolución: 128*64 píxeles
  • Monocromo: píxeles blancos (fondo negro)
  • Ángulo de visión: 160º
  • Área visible (display): 23*11.5 mm
  • Consumo de energía ultra bajo: 0.08W (cuando están encendidos todos los píxeles)
  • Temperatura de trabajo: -30ºC ~ 70ºC
  • Dimensiones: 27*27*4.1mm
  • Peso: 5 gramos

CONEXIÓN ARDUINO

  1. GND: 0V  ----------------  ARDUINO UNO PIN: GND
  2. VCC: 3.3V-5VDC  -------  ARDUINO UNO PIN: 5V
  3. SCL: I2C Clock ----------  ARDUINO UNO PIN: A5
  4. SDA: I2C Data  ---------  ARDUINO UNO PIN: A4

APLICACIONES

  • Smartwatch (Reloj Inteligente)
  • Equipos médicos portátiles
  • Equipos industriales
  • Equipos de Audio

LINKS

Lee masShow less
Detalles del producto
000850
