Protoboard Bus Board BB830

INFO

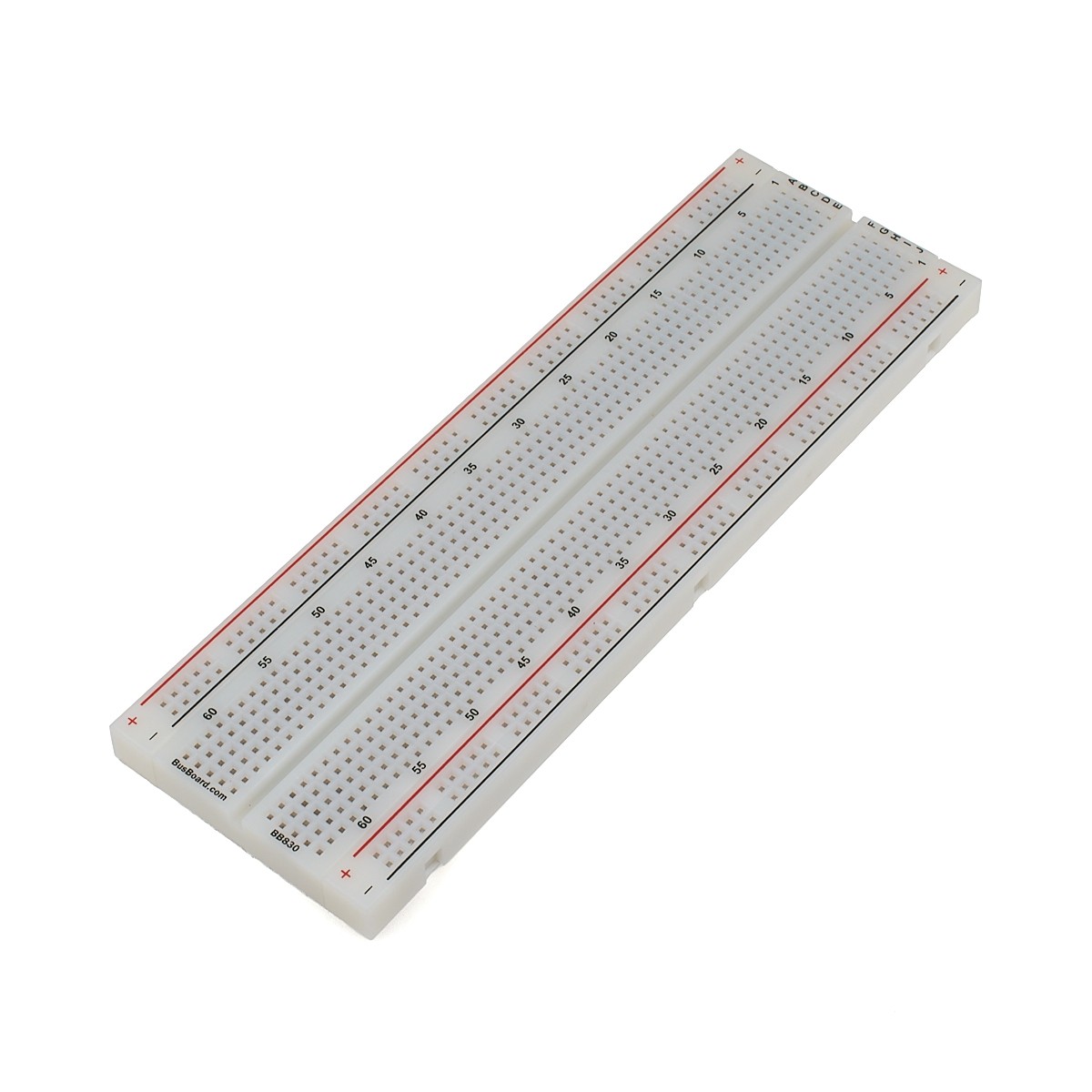

El Protoboard Bus Board BB830 es un protoboard de alta calidad fabricado por BusBoard Prototype Systems Ltd. Tiene cuerpo de plástico ABS con contactos internos de bronce fosforoso con acabado niquelado que ofrecen una vida garantizada de 50 000 inserciones. Posee 830 puntos de conexión distribuidos de la siguiente forma: 4 líneas de energía (200 puntos), 63 columnas y 10 filas (630 puntos). Todos los agujeros de conexión están espaciados por un estándar de 0.1" o 2.54mm. Los dos conjuntos de cinco filas están separadas por aproximadamente 0.3", perfecto para integrados tipo DIP. Los agujeros aceptan cables de calibres en el rango de 26-21 AWG (0,4 a 0,7 mm de diámetro). Posee un autoadhesivo en la parte posterior. Pueden conectarse varios protoboards juntos, tantos como se desee.

ESPECIFICACIONES TÉCNICAS

• Modelo: BB830
• Fabricante: BusBoard Prototype Systems Ltd
• Puntos: 830
• Contactos de bronce fosforoso y níquel plata
• Carga eléctrica máxima: 36V 2A
• Cable soportado: 26-21 AWG (Ø 0.4 a 0.7 mm aprox.)
• Espaciamiento estándar entre pines de 0.1"(2.54mm)
• Vida útil de más 50.000 inserciones
• Plegable y Expandible – Se ponen uno al lado de otro por 3 encastres
• Cuerpo en plástico ABS
• Adhesivo en la parte posterior

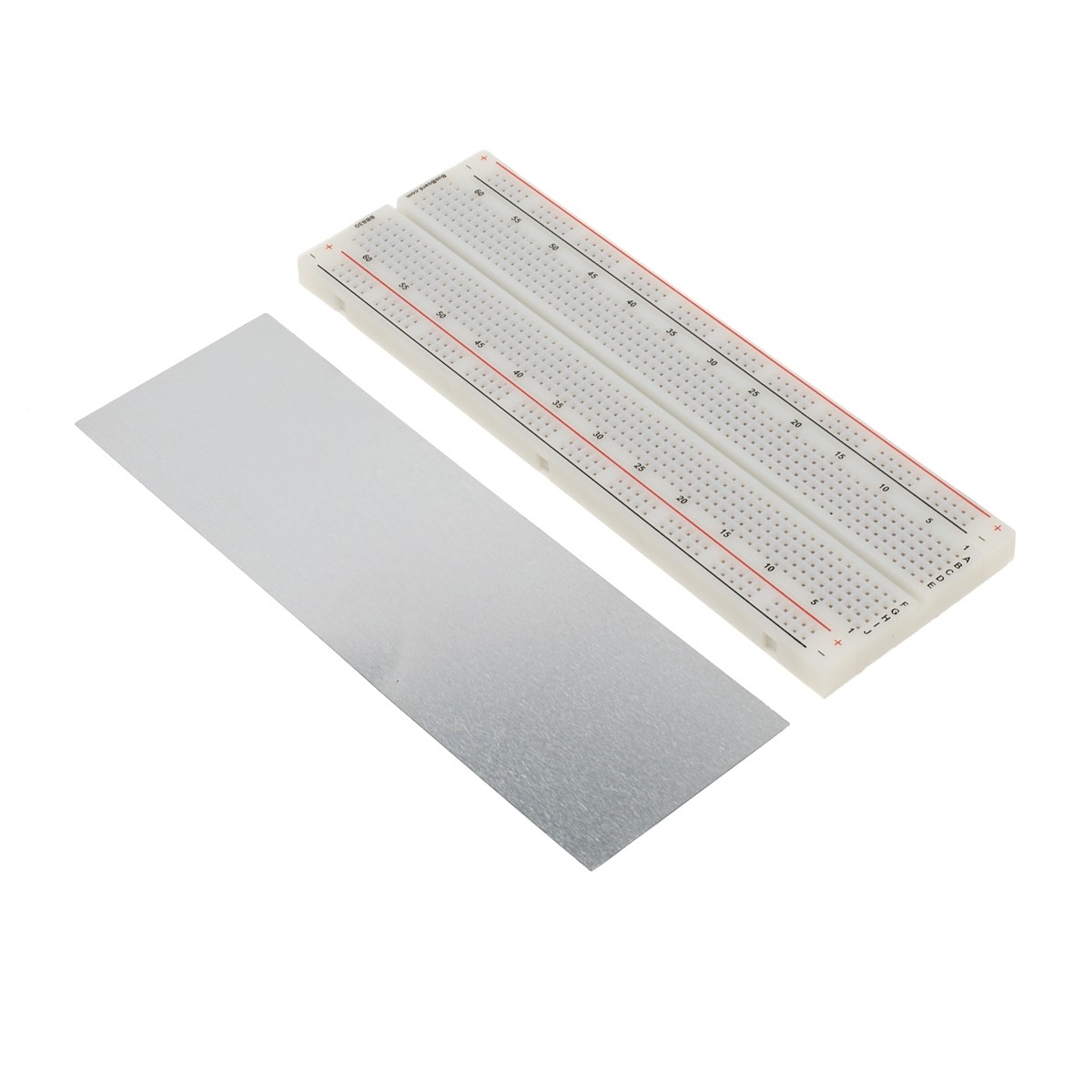

• Incluye placa metálica

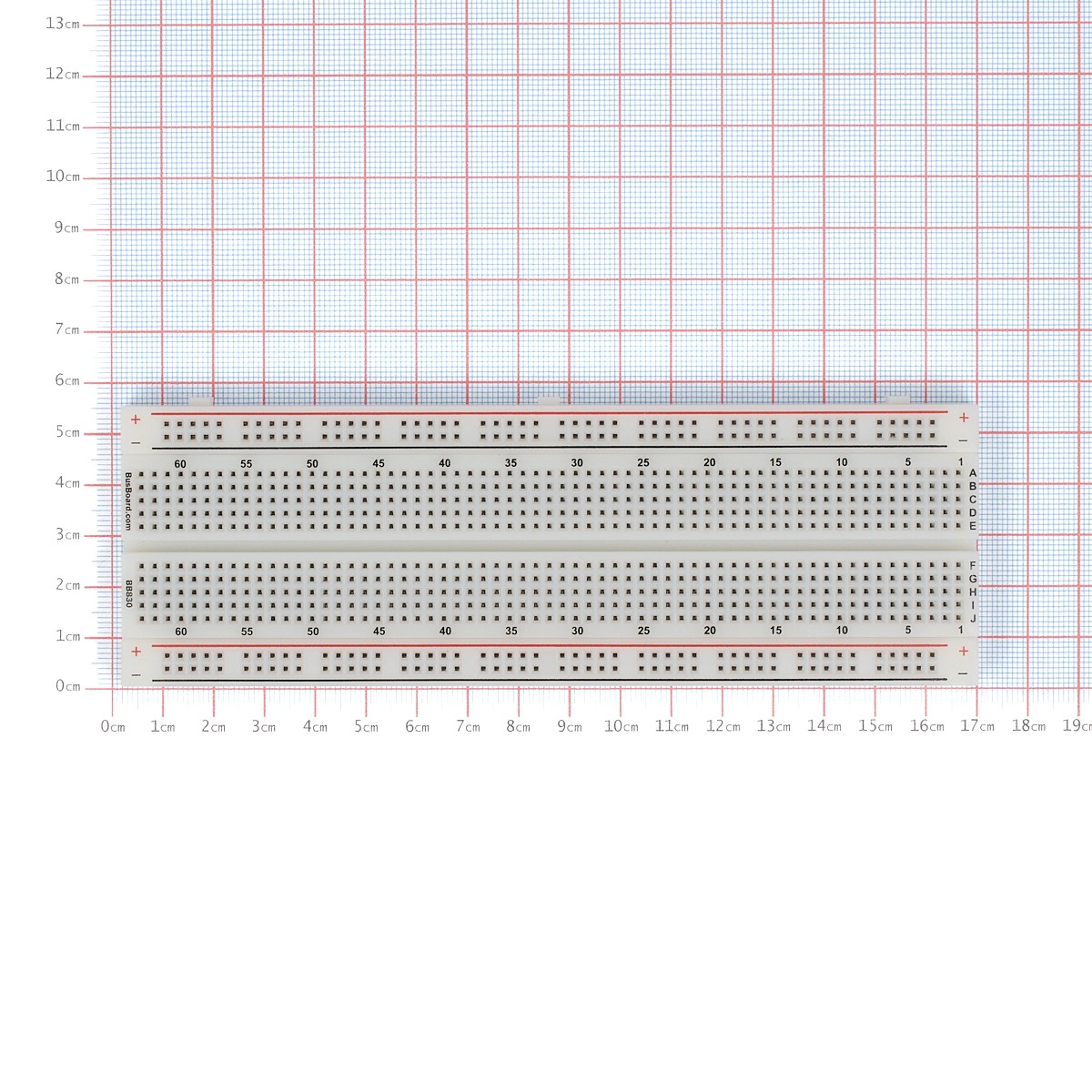

• Dimensiones: 165.1*54.6*8.5 mm
• Peso: 78 gramos
