Protoboard BusBoard de alta calidad de 830 puntos

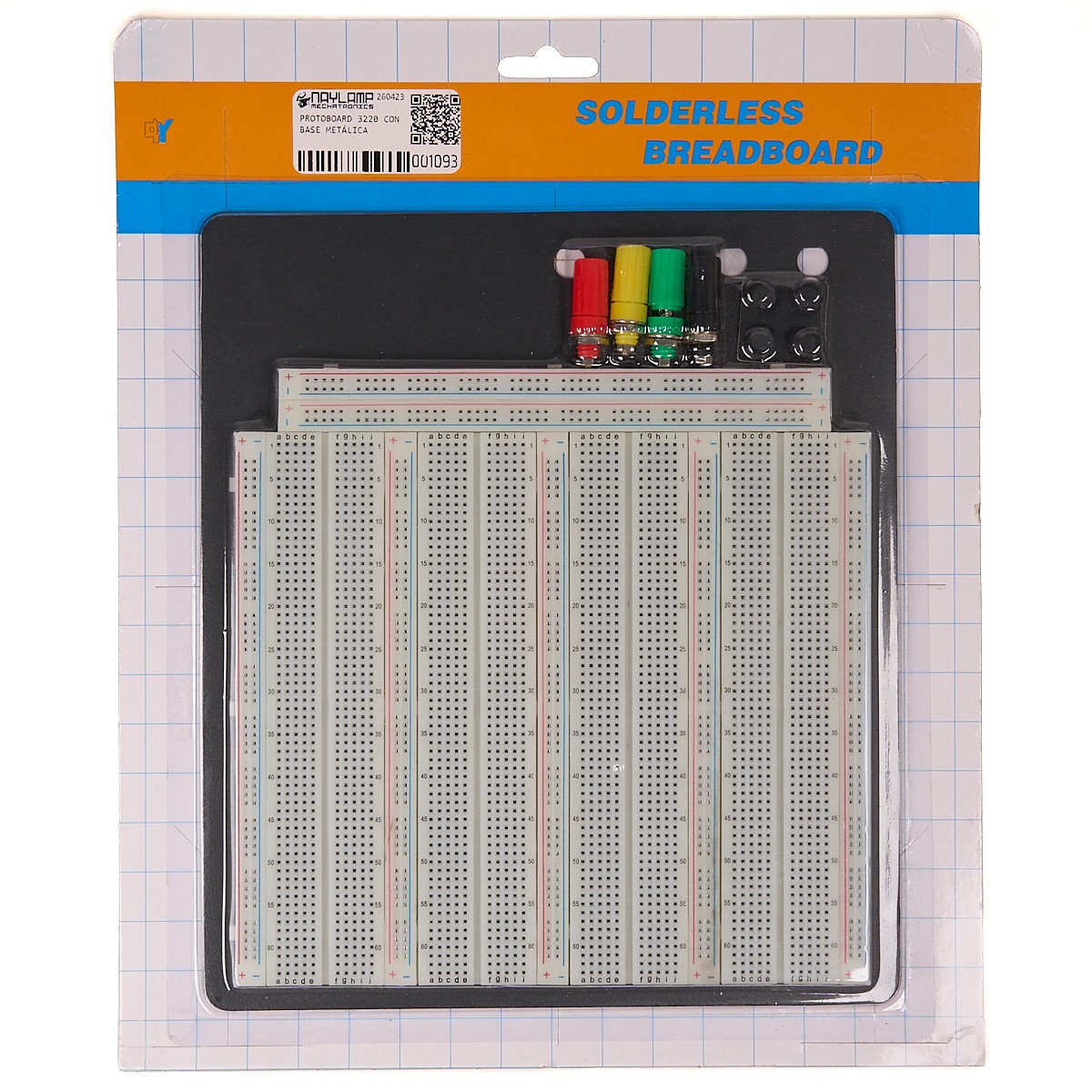

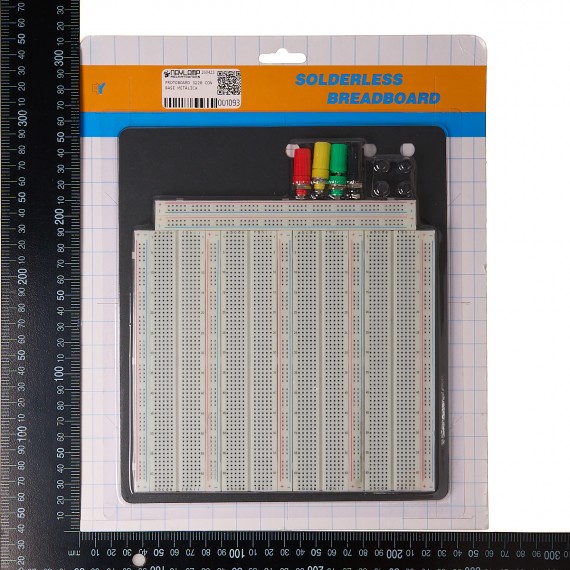

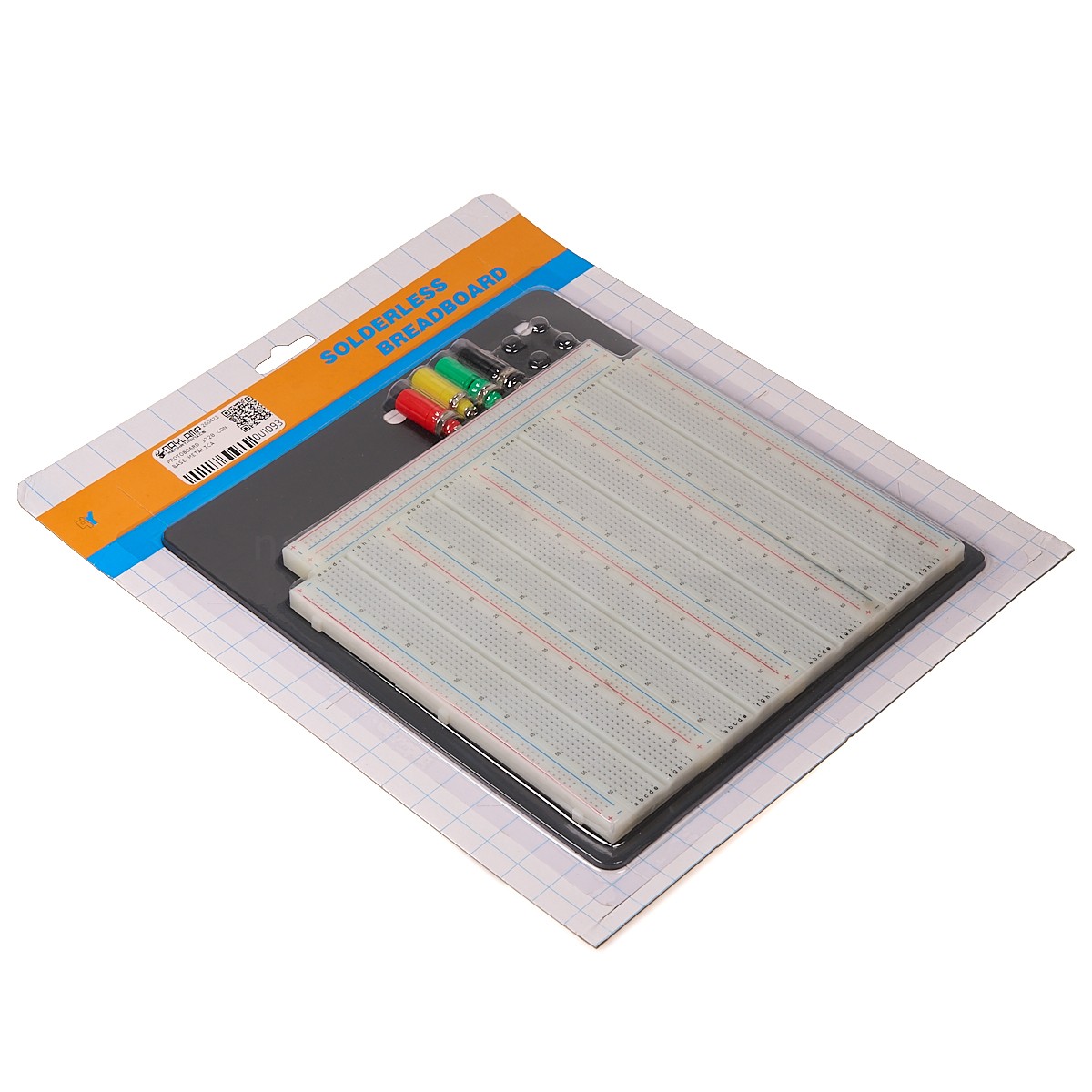

Protoboard ZY-208 3220 con base metálica
#SKU: 001093
INFO
El Protoboard con base de 3220 puntos sirve para prototipar circuitos sin tener que fabricar un PCB. Posee de buena calidad como: contactos niquelados, cuerpo de plástico de mayor durabilidad y una base de metal con 4 terminales que permite la conexión de cables. Posee 3220 puntos de conexión distribuidos de la siguiente forma: 7 pares de líneas de energía (700 puntos), 63 columnas y 40 filas (2520 puntos), equivalente a 4 protoboard de 480 puntos. Todos los agujeros de conexión están espaciados por un estándar de 0.1" o 2.54mm. Las filas centrales están separadas por aproximadamente 0.3", perfecto para integrados tipo DIP. Los agujeros aceptan cables de calibres en el rango de 29-20AWG, para mejores resultados utilizar el cable especial para protoboard o cable jumper dupont. Ideal para Laboratorios de electrónica y talleres de prototipado.
ESPECIFICACIONES TÉCNICAS
- Modelo: ZY-208
- Puntos: 3220 (aprox 4 protoboard de 830)
- Contactos de bronce fosforoso y níquel plata
- Cable soportado: 29-20 AWG (Ø 0.3 a 0.8 mm aprox.)
- Espaciamiento estándar entre pines de 0.1"(2.54mm)
- Vida útil de más 10.000 inserciones
- Base metálica negra para mejor estabilidad
- 4 Terminales de conexión hembra tipo banana: Va, Vb, Vc, GND
- Voltaje máximo: 300V
- Dimensiones: 240*210*12 mm
- Peso: 650 gramos
LINKS
- Tutorial: Como usar una protoboard o breadboard [rinconingenieril.es]
- Tutorial: Qué es el protoboard [tuelectronica.es]
- Tutorial: ¿Qué es un protoboard? [mielectronicafacil.com]
- Tutorial: Protoboard, ¿Qué es y cómo se usa?
- VideoTutorial: Protoboard: Teoría y Conexiones [Humberto Higinio]
- VideoTutorial: Uso del protoboard [VT]
