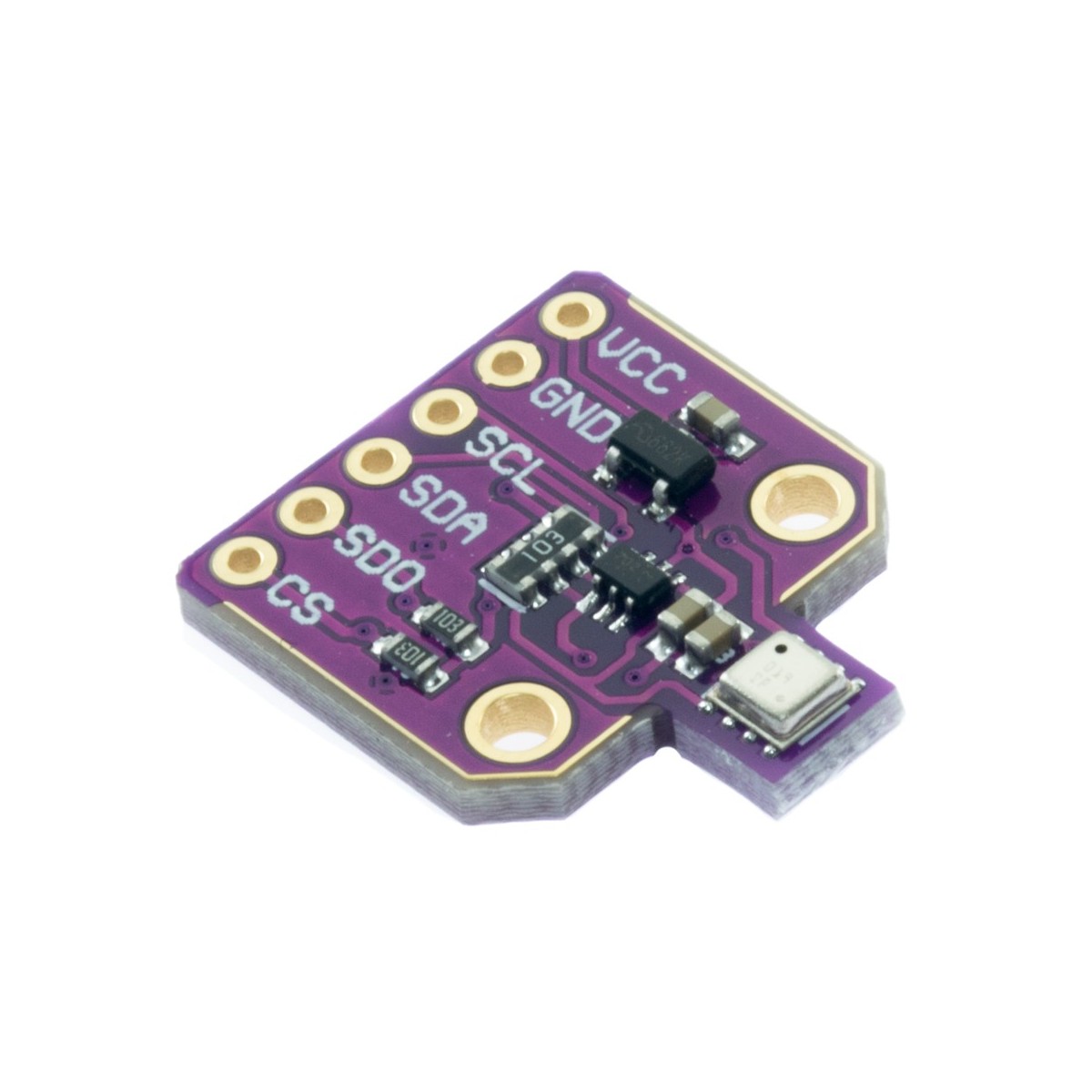

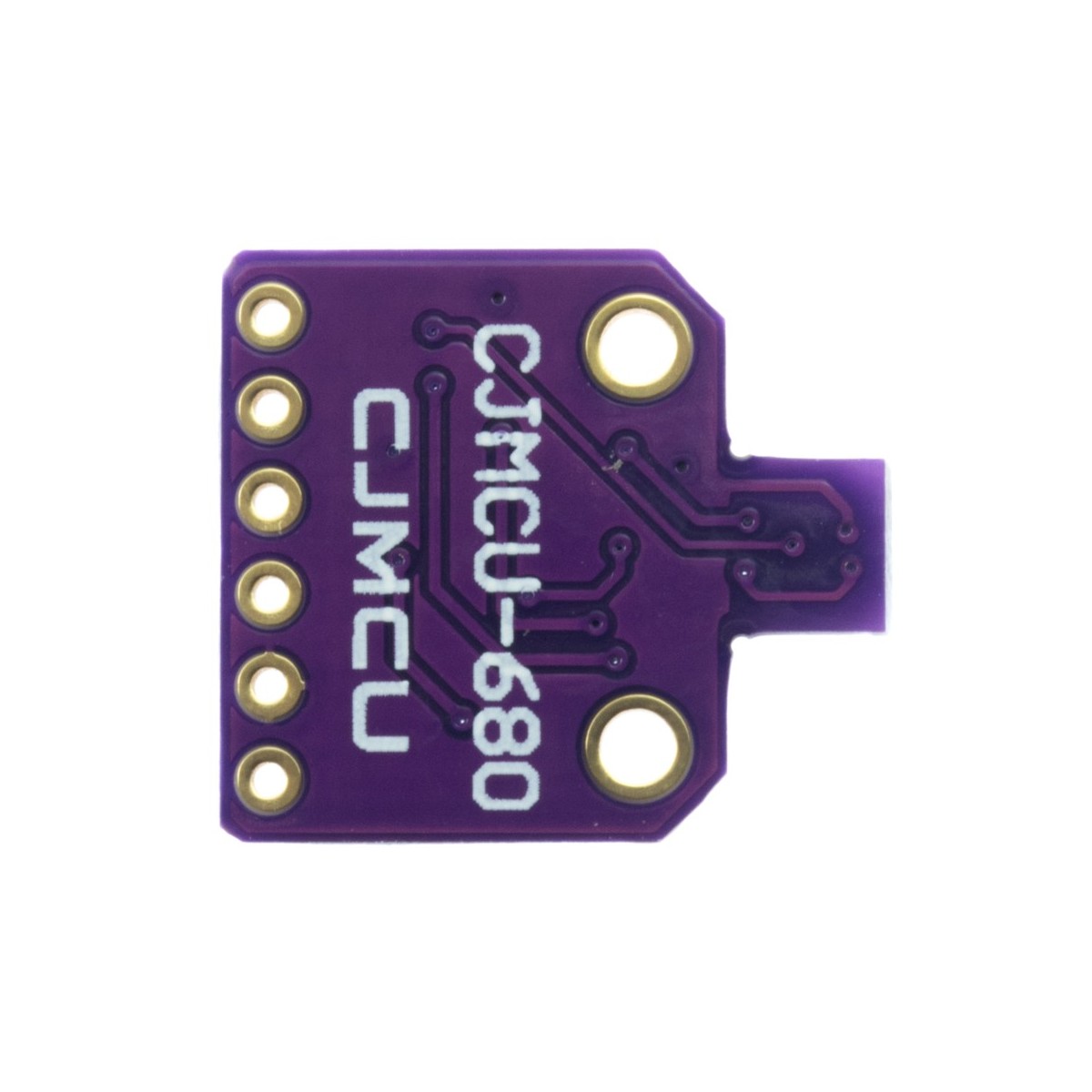

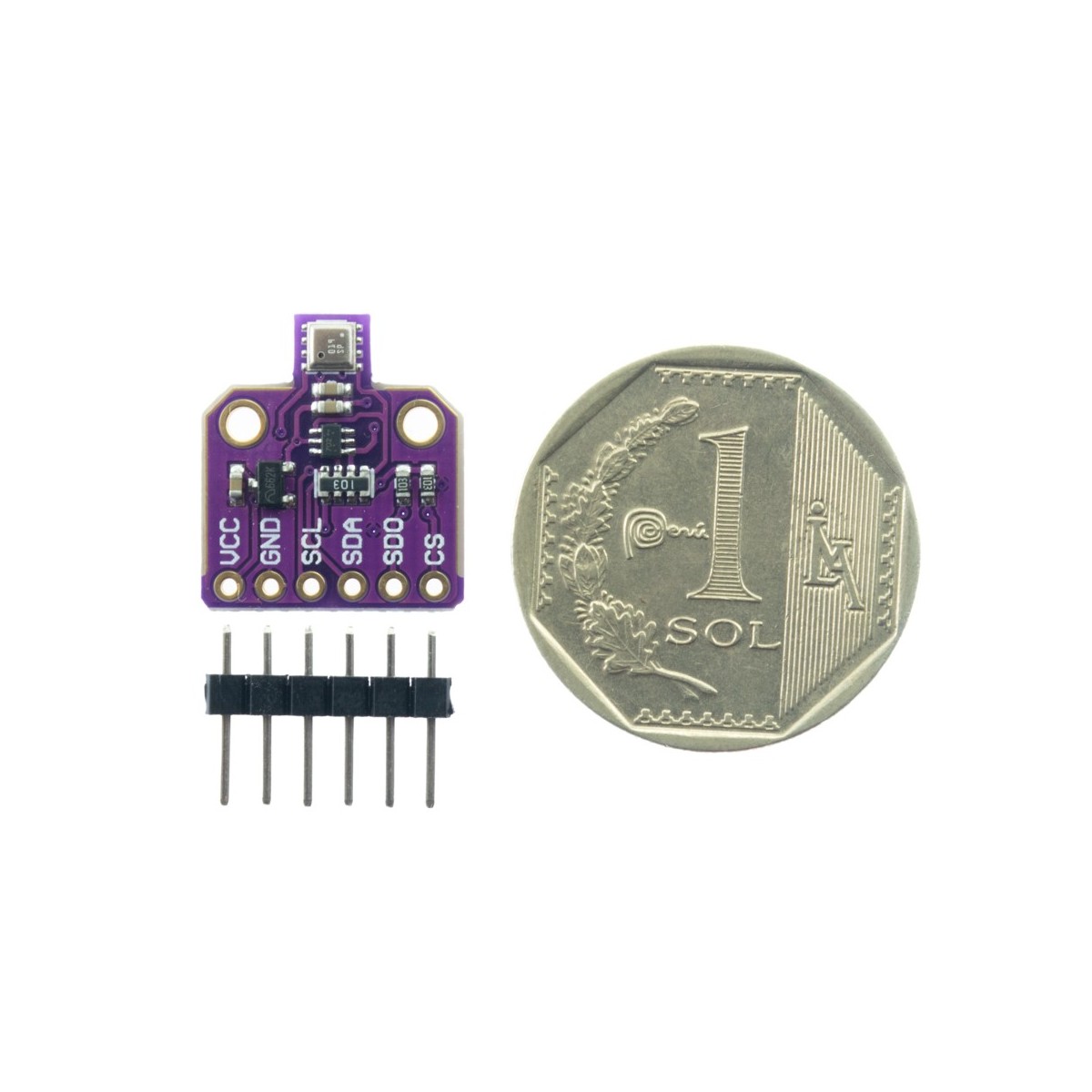

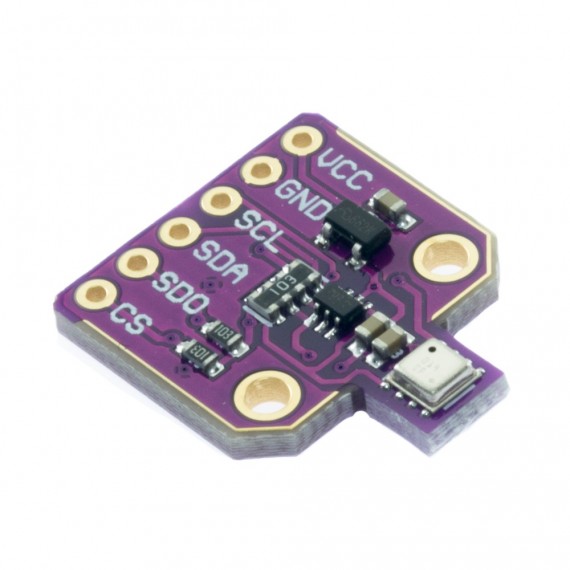

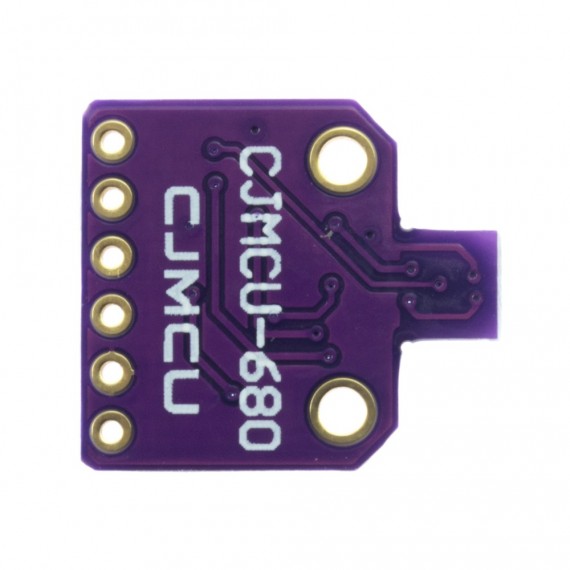

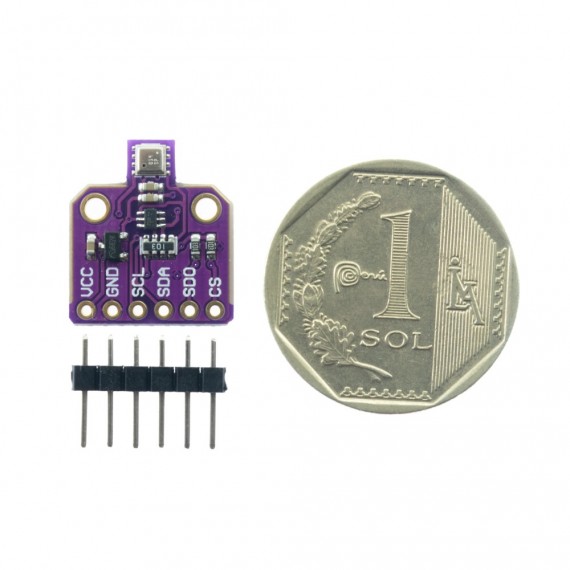

Sensor BME680 Presión, Temperatura, Humedad y Gas

INFO

El sensor BME680 integra en un solo dispositivo sensores de presión atmosférica, temperatura, humedad relativa y calidad de aire/gas, todo en un chip con gran precisión, bajo consumo energético y un formato ultra compacto. Basado en tecnología BOSCH piezo-resistiva con gran robustez EMC, alta precisión y linealidad, así como con estabilidad a largo plazo. Se conecta directamente a un microcontrolador a través de I2C o SPI.

El Sensor BME680 es la evolución del BME280, integra la etapa de sensado de presión es similar al sensor BMP280, y por lo tanto es superior al BMP180. En cuando al sensor de humedad relativa presenta un desempeño sobresaliente comparado a los sensores DHT22 o DHT21.

Este tipo de sensores pueden ser utilizados para calcular la altitud con gran precisión (barómetro), por lo que es un sensor muy utilizado en sistemas de Autopiloto para Drones (UAVs) entregando medidas de altitud con una precisión de hasta 1m. Otras aplicaciones son: Monitoreo de clima, Internet de las Cosas, Monitor de salud/fitness, Automatización del hogar o Domótica y Aire acondicionado.

ESPECIFICACIONES TÉCNICAS

• Voltaje de alimentación: 3.3-5 VDC
• Interfaz de comunicación: I2C o SPI (3.3V)
• I2C-Dirección: 0x76/0x77
• Rango de Presión: 300-1100 hPa
• Resolución Presión: 0.18 Pa
• Precisión presión: +-0.12 hPa (aprox. +-1m)
• Rango de Temperatura: -40°C a 85°C
• Resolución de temperatura: 0.01°C
• Precisión Temperatura: +-1°C
• Rango de Humedad Relativa: 0-100% RH
• Resolución: 0.008% RH
• Precisión de HR: +-3%
• Ultra-bajo consumo de energía
• Completamente calibrado
• Frecuencia de Muestreo: 157 Hz (máx.)

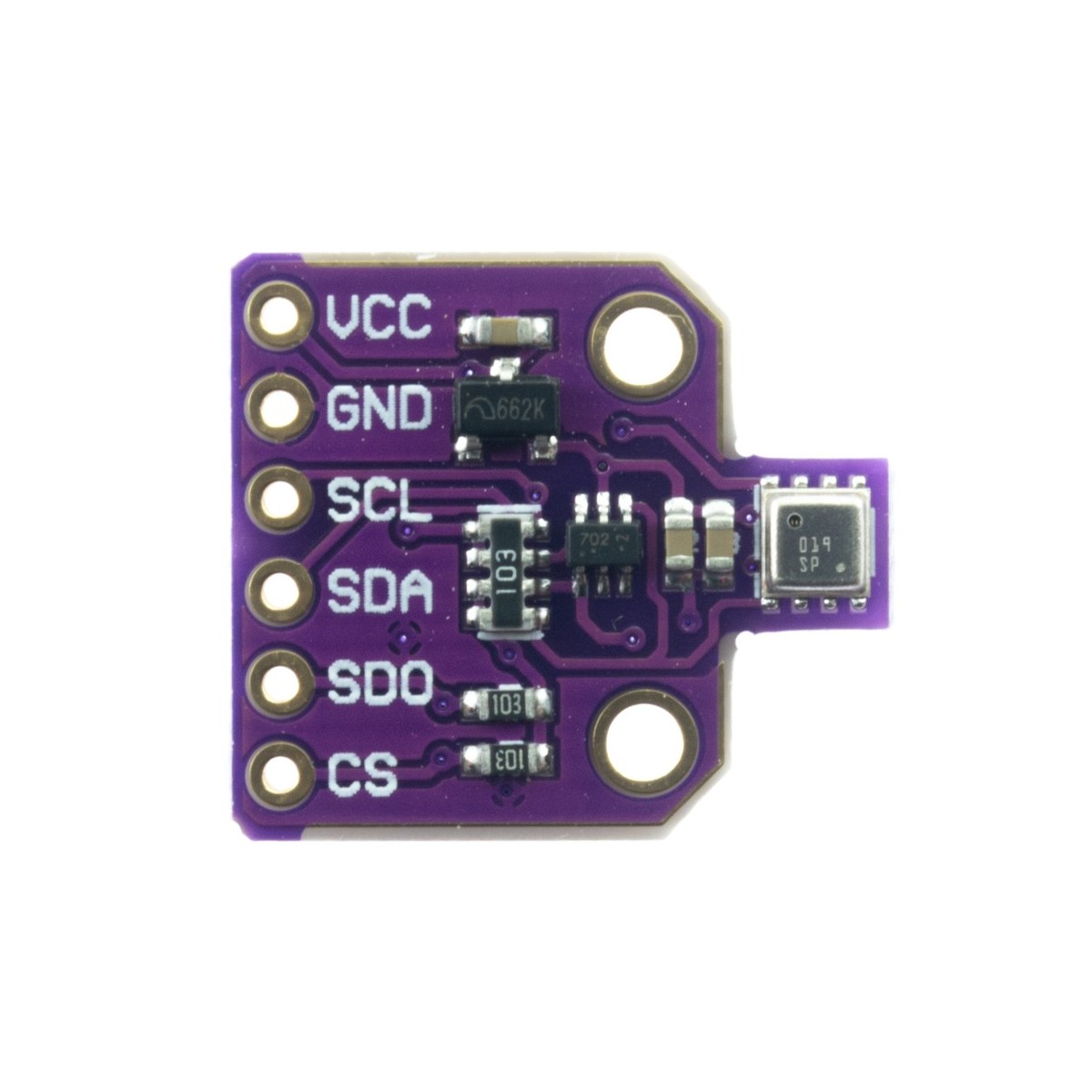

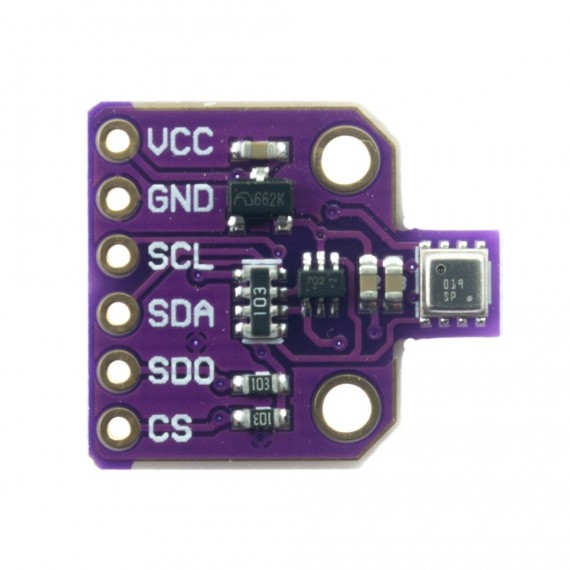

CONEXIÓN

• VCC: voltaje de alimentación 3.3-5 VDC
• GND: tierra 0V
• SCL: Serial clock Input  I2C Clock / SPI-CLOCK, pin de reloj o clock para I2C y SPI.
• SDA: Serial Data Input  I2C Data /SPI-MOSI: Microcontroller Out Sensor In pin, pin de data en I2C y MOSI en SPI.
• SDO: Serial Data Out / SPI-MISO: Microcontroller In Sensor Out pin, pin MISO en SPI, no usado en I2C.
• CS: SPI-chip select, no usado en I2C.
