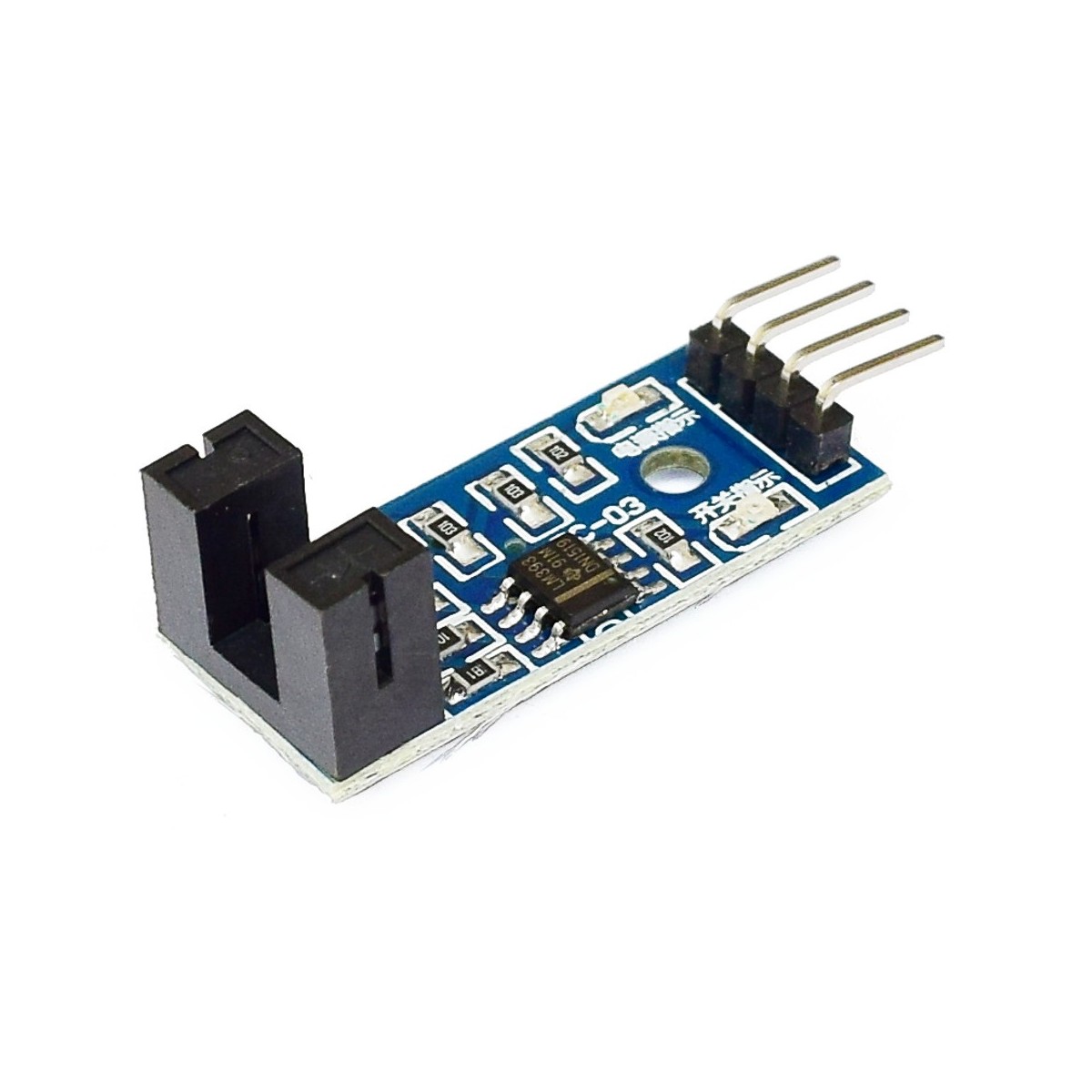

Sensor Encoder Infrarrojo FC-03 (MOCH22A)

#SKU: 000240

Sensor FC-03 basado en el opto-interruptor infrarrojo MOCH22A, puede ser utilizado como final de carrera óptico o como encoder adicionando un disco ranurado.

Lee masShow less
S/ 6,00
Agotado
Notificarme cuando esté disponible
A lista de deseos
Descripción

INFO

Conocer la posición o velocidad de un motor es muy importante en robótica, para lo cual existen diversas alternativas, siendo una de las más comunes el uso de encoders de tipo óptico. Los encoders en general son dispositivos que se encargan de convertir el movimiento angular o lineal en pulsos eléctricos que puedan ser interpretados por el controlador del sistema. Los encoders incrementales ópticos realizan la medición de movimiento con el uso de un haz de luz infrarrojo que se ve interrumpido por las ranuras de un disco acoplado al eje. La cantidad de ranuras por vuelta determinará la precisión del encoder.

Este sensor para encoder óptico utiliza el opto-interruptor infrarrojo MOCH22A. El Dispositivo MOCH22A cuenta con dos partes: Un emisor IR y un receptor o sensor IR. Entre el emisor y receptor  IR existe un espacio para el objeto que bloqueará el paso de luz (disco ranurado). Los pulsos son digitalizados por un opamp LM393 en modo comparador entregando pulsos TTL que pueden ser interpretados por un microcontrolador como Arduino o Pic. Se recomienda utilizar interrupciones por flancos de subida/bajada para detectar los pulsos. En Arduino Uno los pines de interrupción por flanco son: 2 y 3. Se recomienda agregar un capacitor de 100nF entre la linea de salida D0 y tierra a modo de filtro pasa bajo y asi evitar falsos disparos en la interrupción. Otra recomendación es alimentar el módulo con 3.3V.

Este modelo de encoder ha sido diseñado para trabajar con plataformas de robótica móvil: seguidores de línea, sumos, laberinto. También son utilizados en contadores de RPM (Revoluciones por minuto) en motores DC/AC o como sensor de final de carrera.

Nota: No incluye el Disco Ranurado.


ESPECIFICACIONES TÉCNICAS

  • Voltaje de Operación: 3.3V - 5V DC

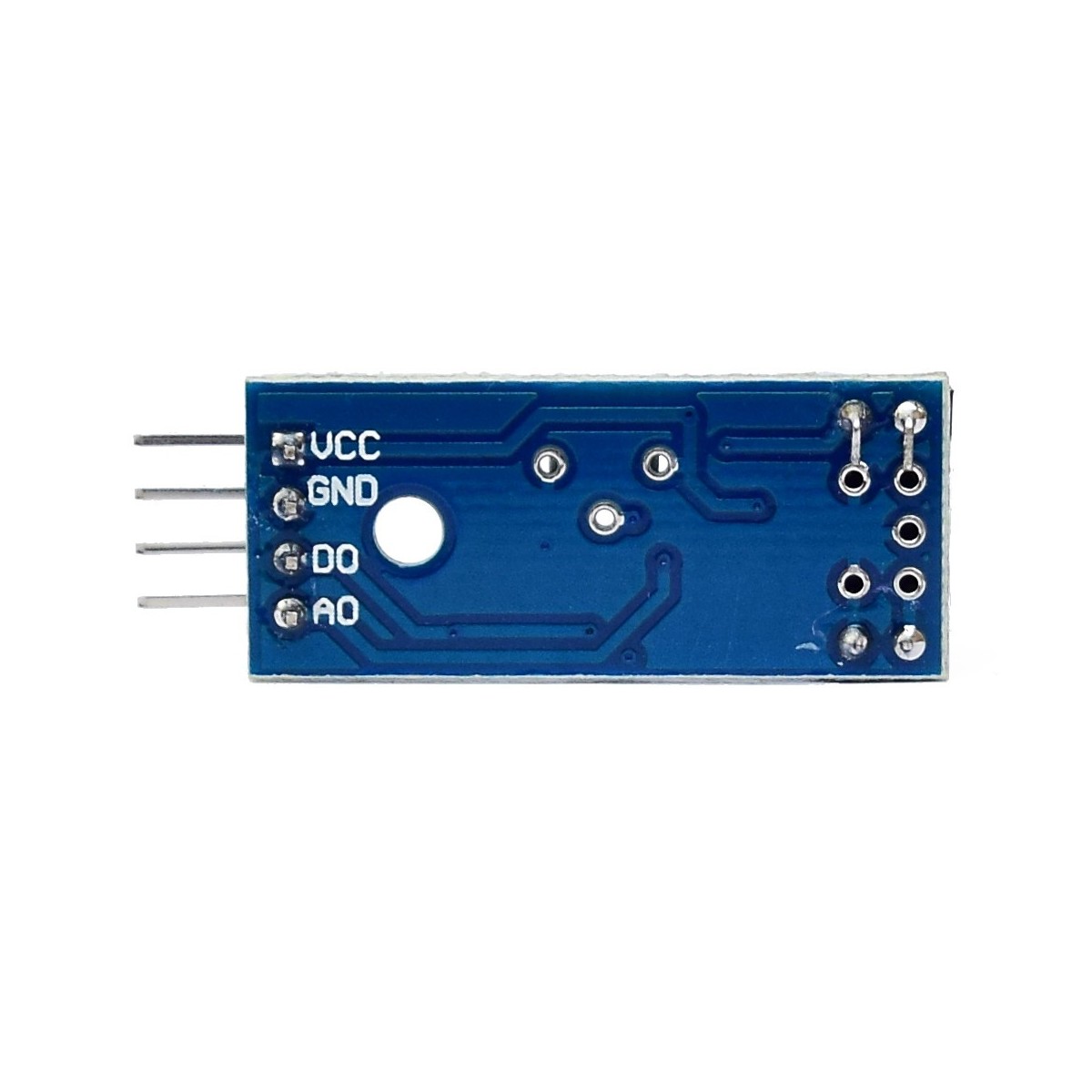

  • Salidas: Volt. Analógico y Digital TTL(comparador)
  • Sensor: MOCH22A
  • Modelo Placa: FC-03 / FZ0888
  • Tipo de emisor: Fotodiodo IR
  • Tipo de detector: fototransistor
  • Longitud de onda del emisor: 950 nm (infrarrojo)
  • Ranura de 5mm
  • Comparador Opamp: LM393
  • Salida TTL ON: Sensor bloqueado
  • Salida TTL OFF: Sensor sin bloquear
  • Led indicador de alimentación
  • Led indicador de pulso
  • Peso: 8 gramos

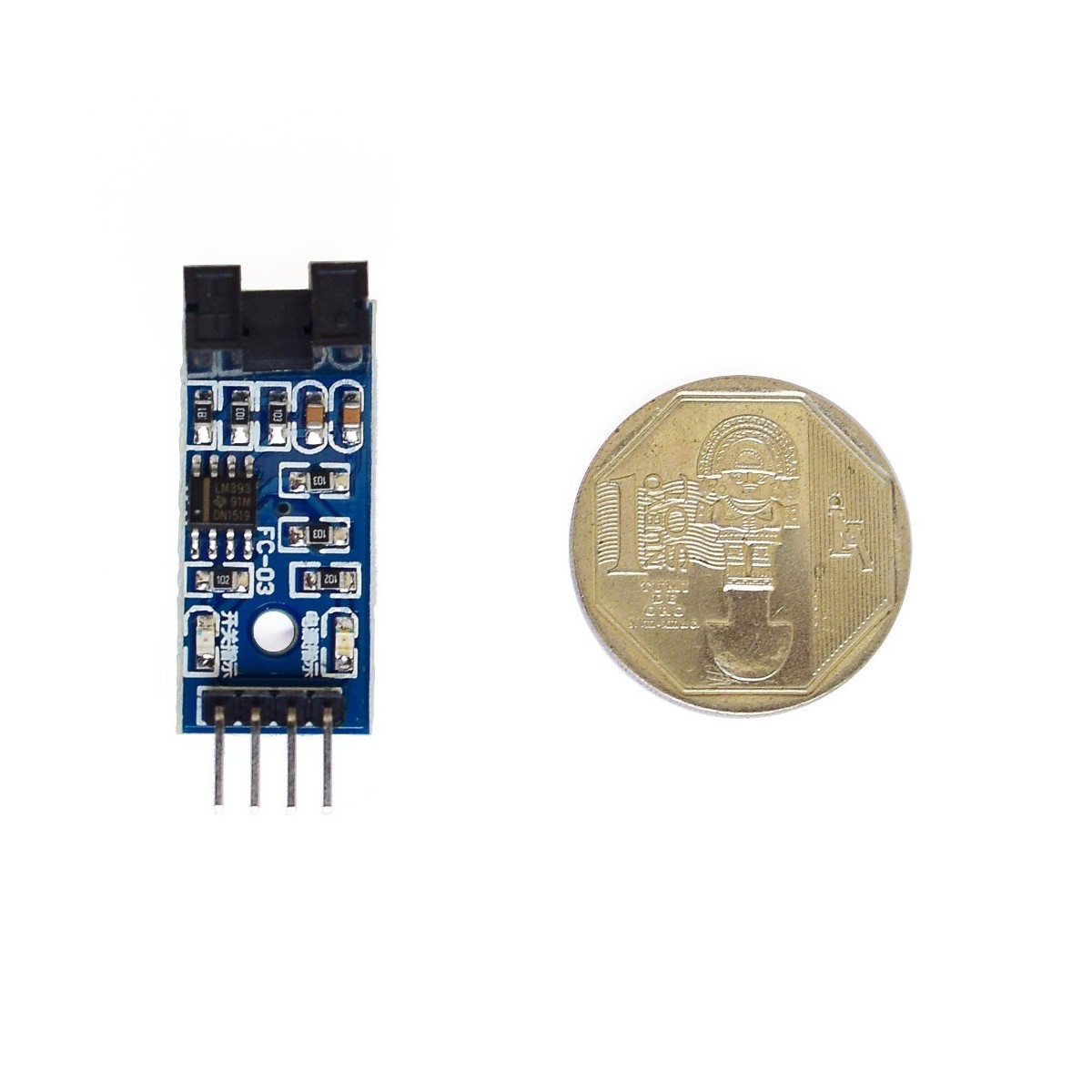

  • Dimensiones: 3.2*1.4*0.7 cm

Lee masShow less
