Tutorial de Arduino y sensor ultrasónico HC-SR04

318610

En muchos de nuestros proyectos, tenemos la necesidad de sensar nuestro entorno, saber si en frente hay un obstáculo y a que distancia se encuentra, el sensor HC-SR04 nos permite hacer eso.

En este tutorial, vamos a conocer de forma detallada las características del sensor HC-SR04, como calibrar el sensor, como conectarlo y como utilizarlo con Arduino.

El sensor HC-SR04 es un sensor de distancia de bajo costo, su uso es muy frecuente en la robótica, utiliza transductores de ultrasonido para detectar objetos.

Su funcionamiento consiste en emitir un sonido ultrasónico por uno de sus transductores, y esperar que el sonido rebote de algún objeto presente, el eco es captador por el segundo transductor. La distancia es proporcional al tiempo que demora en llegar el eco.

Para empezar a utilizar el sensor HC-SR04 solo necesitas una placa Arduino, en este tutorial utilizaremos un Arduino Uno R3, pero puedes utilizar cualquier placa de Arduino, el procedimiento es el mismo.

Empezamos insertando el sensor ultrasónico en un protoboard y con cables hacemos las siguientes conexiones:

- Trigger del sensor al pin 2 del arduino

- Echo del sensor al pin 3 del arduino



Conexion modulo HC-SR04



También puedes  conectar el modulo directamente al Arduino sin usar el protoboard.



Todas las conexiones se realizan con el Arduino Apagado (desconectado de la PC o de cualquier fuente externa):



Ahora abrimos el entorno de programación de Arduino, en Herramientas ->Tarjeta, y seleccionamos el modelo de placa Arduino que estemos utilizando. Nosotros seleccionaremos Arduino Uno.

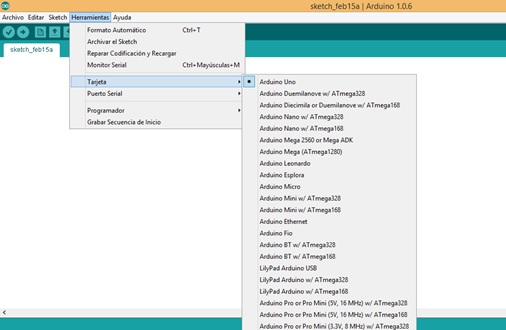

 Selección del tipo de tarjeta  Arduino



Una vez configurado el IDE, empezamos a programar nuestro sketch, explicaremos paso a paso el código para sea más comprensible:

Primero configuramos los pines y la comunicación serial a 9800 baudios

const int Trigger = 2;   //Pin digital 2 para el Trigger del sensor
const int Echo = 3;   //Pin digital 3 para el echo del sensor

void setup() {
  Serial.begin(9600);//iniciailzamos la comunicación
  pinMode(Trigger, OUTPUT); //pin como salida
  pinMode(Echo, INPUT);  //pin como entrada
  digitalWrite(Trigger, LOW);//Inicializamos el pin con 0
}

Ahora en el bucle void loop() empezamos enviando un pulso de 10us al Trigger del sensor

  digitalWrite(Trigger, HIGH);
  delayMicroseconds(10);          //Enviamos un pulso de 10us
  digitalWrite(Trigger, LOW);

Seguidamente recibimos el pulso de respuesta del sensor por el pin Echo, para medir el pulso usamos la función pulseIn(pin, value)

  t = pulseIn(Echo, HIGH); //obtenemos el ancho del pulso


La variable t, tiene el tiempo que dura en llegar el eco del ultrasonido, el siguiente paso  es calcular la distancia entre el sensor ultrasónico y el objeto



Partimos de la siguiente formula:

Formula velocidad del sonido, arduino

Donde  Velocidad es la velocidad del sonido 340m/s, pero usaremos las unidades en cm/us pues trabajaremos en centímetros y microsegundos, tiempo es el tiempo que demora en llegar el ultrasonido al objeto y regresar al sensor, y la distancia recorrida es dos veces la distancia hacia el objeto, reemplazando en la formula tenemos:

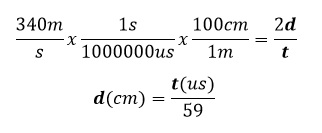

Ecuación para calcular la distancia, hc-sr04

Finalmente enviamos serialmente el valor de la distancia y terminamos poniendo una pausa de 100ms, que es superior a los 60ms  recomendado por los datos técnicos del sensor

A continuación se muestra el código completo del programa.

const int Trigger = 2;   //Pin digital 2 para el Trigger del sensor
const int Echo = 3;   //Pin digital 3 para el Echo del sensor

void setup() {
  Serial.begin(9600);//iniciailzamos la comunicación
  pinMode(Trigger, OUTPUT); //pin como salida
  pinMode(Echo, INPUT);  //pin como entrada
  digitalWrite(Trigger, LOW);//Inicializamos el pin con 0
}

void loop()
{

  long t; //timepo que demora en llegar el eco
  long d; //distancia en centimetros

  digitalWrite(Trigger, HIGH);
  delayMicroseconds(10);          //Enviamos un pulso de 10us
  digitalWrite(Trigger, LOW);

  t = pulseIn(Echo, HIGH); //obtenemos el ancho del pulso
  d = t/59;             //escalamos el tiempo a una distancia en cm

  Serial.print("Distancia: ");
  Serial.print(d);      //Enviamos serialmente el valor de la distancia
  Serial.print("cm");
  Serial.println();
  delay(100);          //Hacemos una pausa de 100ms
}



Conecte el Arduino Uno y cargue el programa.

Después de esto el Arduino y sensor ya deben estar trabajando, para poder visualizar los datos vaya a herramientas y habrá el monitor serial

  Abrir el monitor serial de arduino



En el monitor serial le aparecerán los valores de la distancia que sensa el HC-SR04, ponga un objeto al frente y varíe su distancia respecto al sensor y verifique que la distancia mostrada en el monitor serial sea la correcta.

 Datos en monitor serial arduino



Si tiene problemas de compilación o de configuración del IDE Arduino puede revisar el siguiete tutorial.

  Instalación del IDE Arduino
