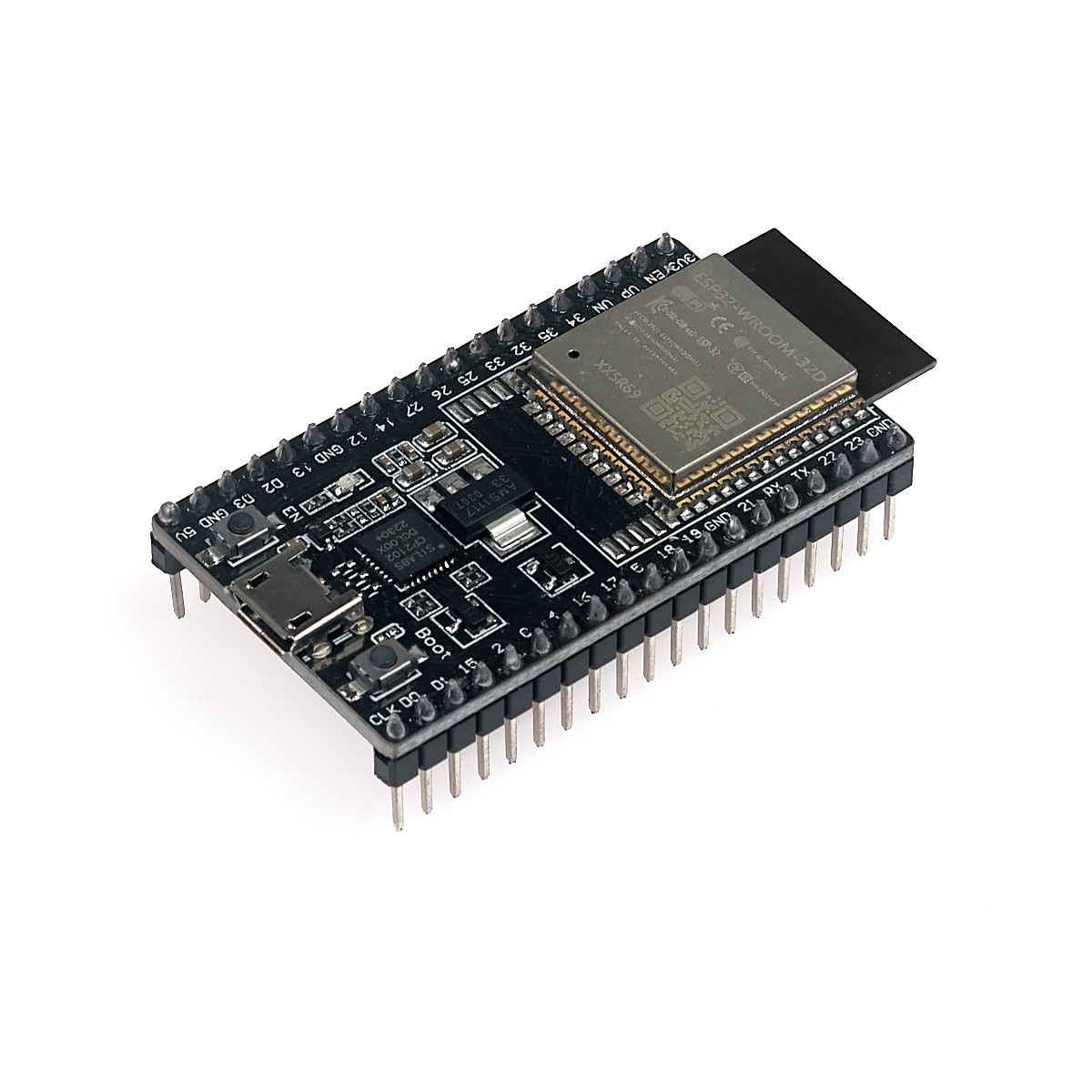

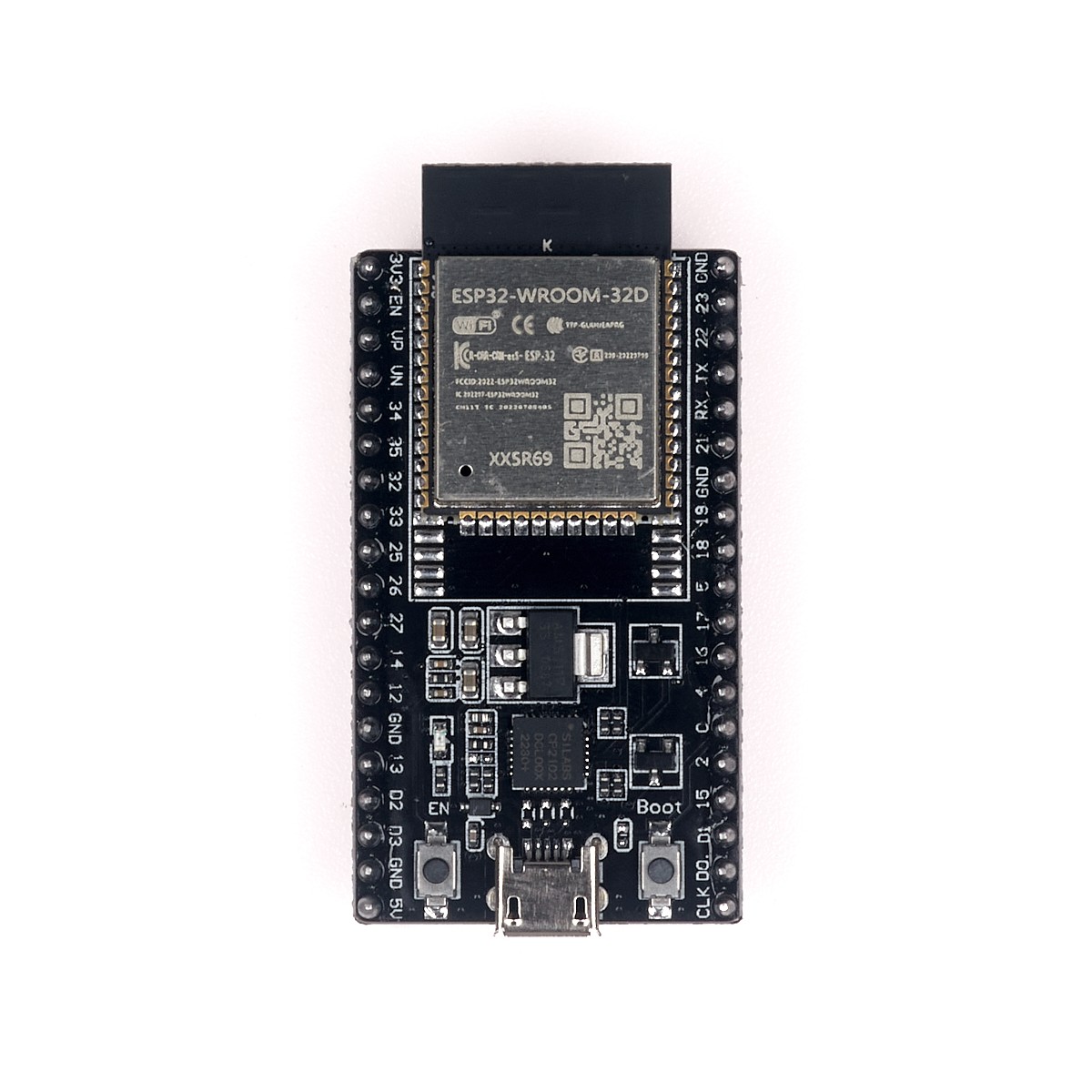

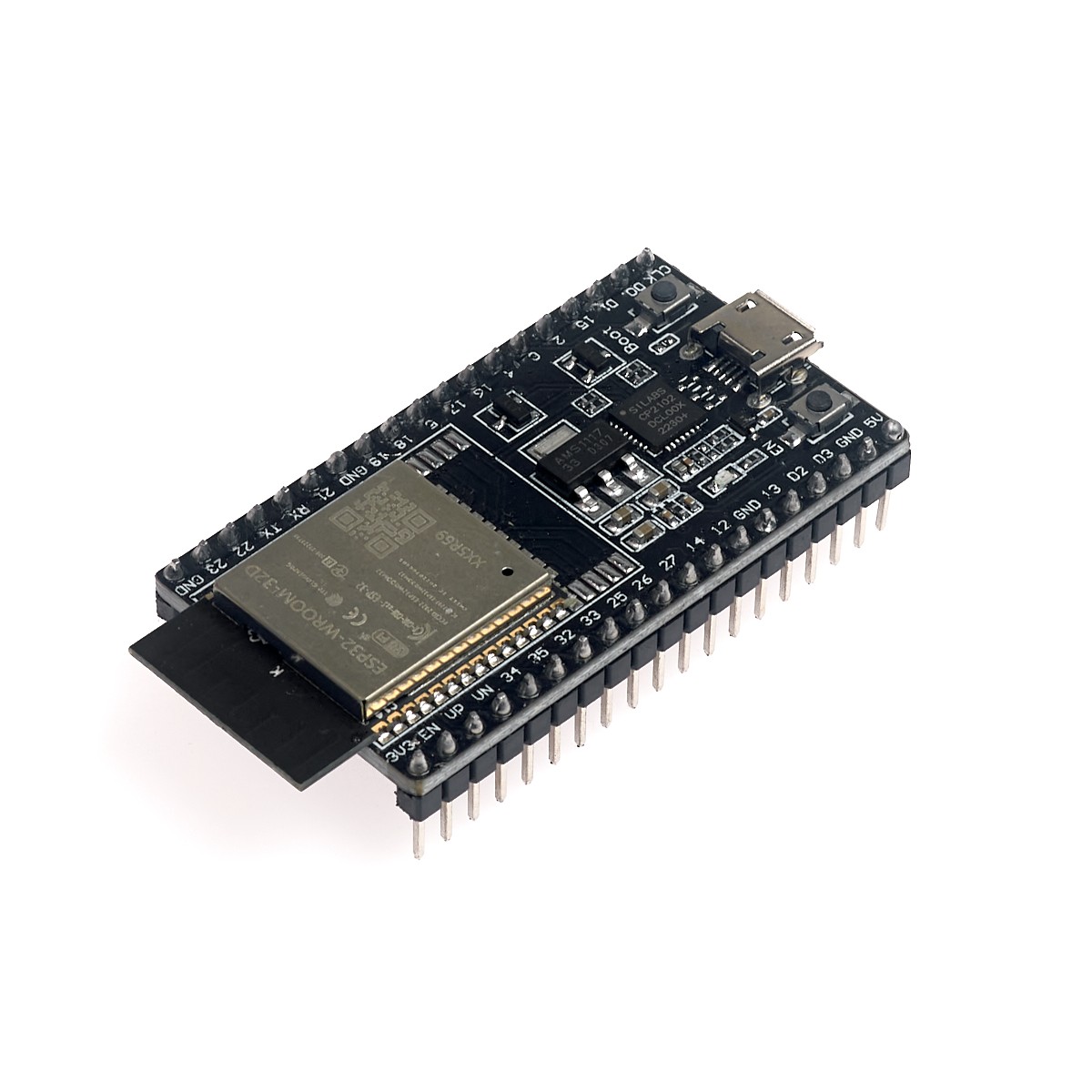

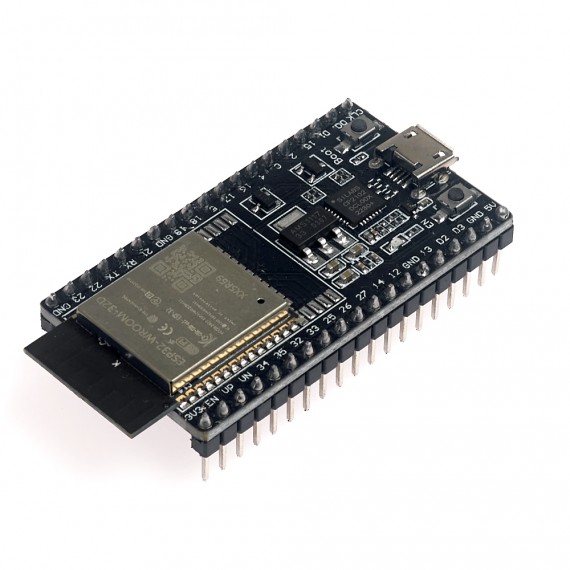

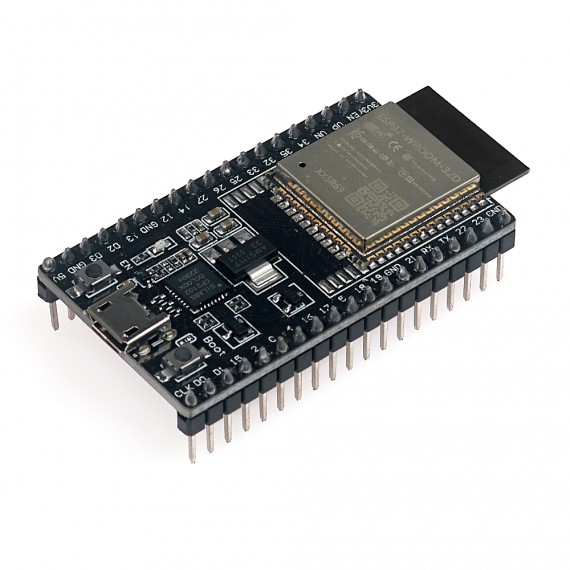

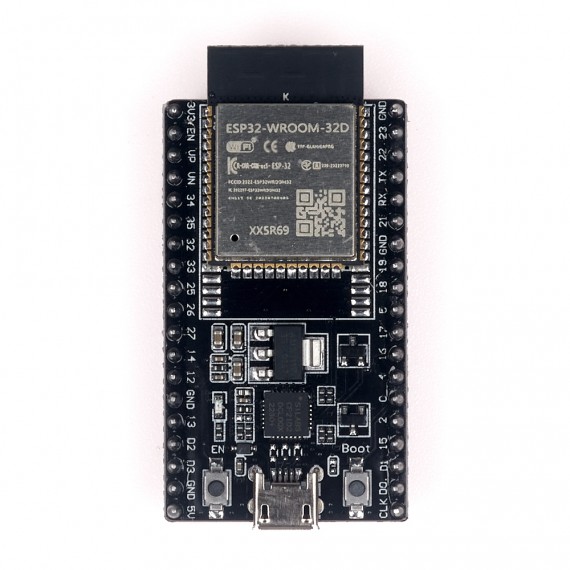

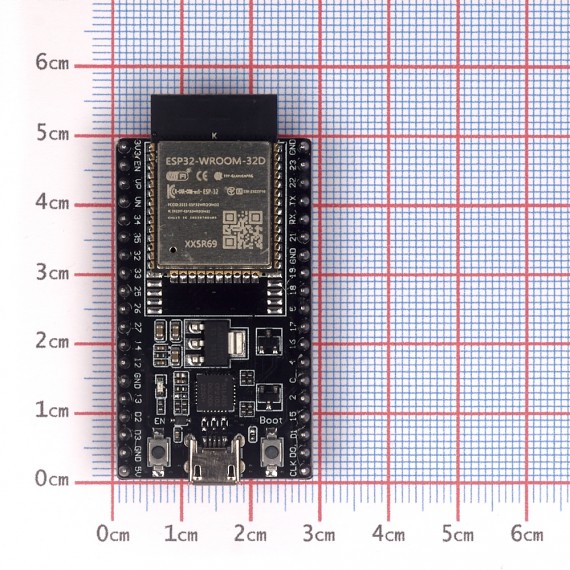

Tarjeta de desarrollo ESP32-DevKitC V4 (NodeMCU-32 38-Pin) perfecta para prototipar rápidamente proyectos IoT con la plataforma ESP32. Posee conectividad WiFi y Bluetooth, además de un poderoso CPU 32-bit de doble núcleo Tensilica Xtensa LX6. Dispones de todos los pines del ESP-WROOM-32D. Con conector micro-USB.
INFO
La placa de desarrollo ESP32-DevKitC V4 38-pin ESP32 WiFi es una herramienta muy potente para el prototipado rápido de proyectos con IoT(Internet de la cosas). Integra en una placa el SoM ESP-WROOM-32D que tiene como base al SoC ESP32, el conversor USB-serial CP2102 necesario para programar por USB el ESP32, reguladores de voltaje y leds indicadores. La plataforma ESP32 es la evolución del ESP8266 mejorando sus capacidades de comunicación y procesamiento computacional. A nivel de conectividad permite utilizar diversos protocolos de comunicación inalámbrica como: WiFi, Bluetooth y BLE. En cuanto a procesamiento su CPU 32-bit de dos núcleos de hasta 240MHz que se pueden controlar independientemente. Además incluye internamente una gran cantidad de periféricos para la conexión con: sensores táctiles capacitivos, sensor de efecto Hall, amplificadores de bajo ruido, interfaz para tarjeta SD, Ethernet, SPI de alta velocidad, UART, I2S e I2C. Aplicado en Mini Servidores Web, Procesamiento digital, Webcams, Cámara IP, Robótica móvil, Domótica y más.
La tarjeta ESP32-DevKitC V4 está diseñada especialmente para trabajar montada en protoboard. Puede alimentarse directamente del puerto micro-USB o utilizando una fuente externa de 5V o 3.3V pues posee regulador de voltaje en placa, recomendamos utilizar una fuente de 5VDC/1A y colocar un capacitor de 100uF en paralelo con la fuente de alimentación para filtrar los picos de corriente. Los pines de entradas/salidas (GPIO) trabajan a 3.3V por lo que para conexión a sistemas de 5V es necesario utilizar conversores de nivel como: Conversor de nivel 3.3-5V 4CH o Conversor de nivel bidirecional 8CH - TXS0108E.
El SoC(System On a Chip) ESP32 de Espressif Systems es la evolución del ESP8266, diseñado para superar a su antecesor en capacidad de procesamiento y conectividad, integra un potente microcontrolador con arquitectura de 32 bits, conectividad Wi-Fi y Bluetooth. El SoM(System on Module) ESP-WROOM-32D fabricado por Espressif integra en un módulo el SoC ESP32, memoria FLASH, cristal oscilador y antena WiFi en PCB.
La plataforma ESP32 permite el desarrollo de aplicaciones en diferentes lenguajes de programación, frameworks, librerías y recursos diversos. Los más comunes a elegir son: Arduino(en lenguaje C++), MicroPython, LUA, Esp-idf(Espressif IoT Development Framework) desarrollado por el fabricante del chip, Simba Embedded Programming Platform(en lenguaje Python), RTOS's (como Zephyr Project, Mongoose OS, NuttX RTOS), Javascript (Espruino, Duktape, Mongoose JS), Basic. Al trabajar dentro del entorno Arduino podremos utilizar un lenguaje de programación conocido y hacer uso de un IDE sencillo de utilizar, además de hacer uso de toda la información sobre proyectos y librerías disponibles en internet. La comunidad de usuarios de Arduino es muy activa y da soporte a plataformas como el ESP32 y ESP8266. Dentro de las principales placas de desarrollo o módulos basados en el ESP32 tenemos: ESP32-WROOM-32, NodeMCU-32 micro-USB, NodeMCU-32 USB-C y ESP32-CAM y de la familia ESP8266 tenemos: ESP-01, ESP-12E, Wemos D1 mini y NodeMCU v2.
NOTA: Esta versión de ESP32-DevKitC V4 NodeMCU-32 utiliza el chip CP2102 para la comunicación USB-Serial con la PC. El conector USB es de tipo micro-USB, por lo que es necesario un Cable USB a micro-USB para su conexión a la PC. El cable no está incluido con la tarjeta.
ESPECIFICACIONES TÉCNICAS
- Voltaje de Alimentación (micro-USB): 5V DC
- Voltaje de Alimentación (Vin): 4V-12V DC (5V-9V recomendado)
- Voltaje de Entradas/Salidas: 3.3V DC
- Corriente de operación: 80mA - 500mA
- Placa: ESP32-DevKitC V4 (NodeMCU-32 38-Pin)
- SoM: ESP-WROOM-32D (Espressif)
- SoC: ESP32 (ESP32-D0WDQ6)
- CPU: Dual-Core Tensilica Xtensa LX6 (32 bit)
- Frecuencia de Reloj: hasta 240MHz
- Desempeño: Hasta 600 DMIPS
- Procesador secundario: Permite hacer operaciones básica en modo de ultra bajo consumo
- Wifi: 802.11 b/g/n/e/i (802.11n @ 2.4 GHz hasta 150 Mbit/s)
- Bluetooth: v4.2 BR/EDR, Bluetooth Low Energy (BLE)
- Memoria: 448 KB ROM, 520 KB SRAM, 16 KB SRAM in RTC, 4 MB QSPI Flash/SRAM
- Cristal oscilador: 40MHz
- Pines: 38
- Pines Digitales GPIO: 24 (Algunos pines solo como entrada)
- Pines PWM: 16
- Pines Analógicos ADC: 18 (3.3V, 12bit: 4095, tipo SAR, ganancia programable)
- Conversor Digital a Analógico DAC: 2 (8bit)
- UART: 2
- Chip USB-Serial: CP2102
- Conector USB: micro-USB
- Antena en PCB
- Seguridad: Estándares IEEE 802.11 incluyendo WFA, WPA/WPA2 and WAPI, 1024-bit OTP, up to 768-bit for customers, Aceleración criptográfica por hardware: AES, HASH (SHA-2), RSA, ECC, RNG

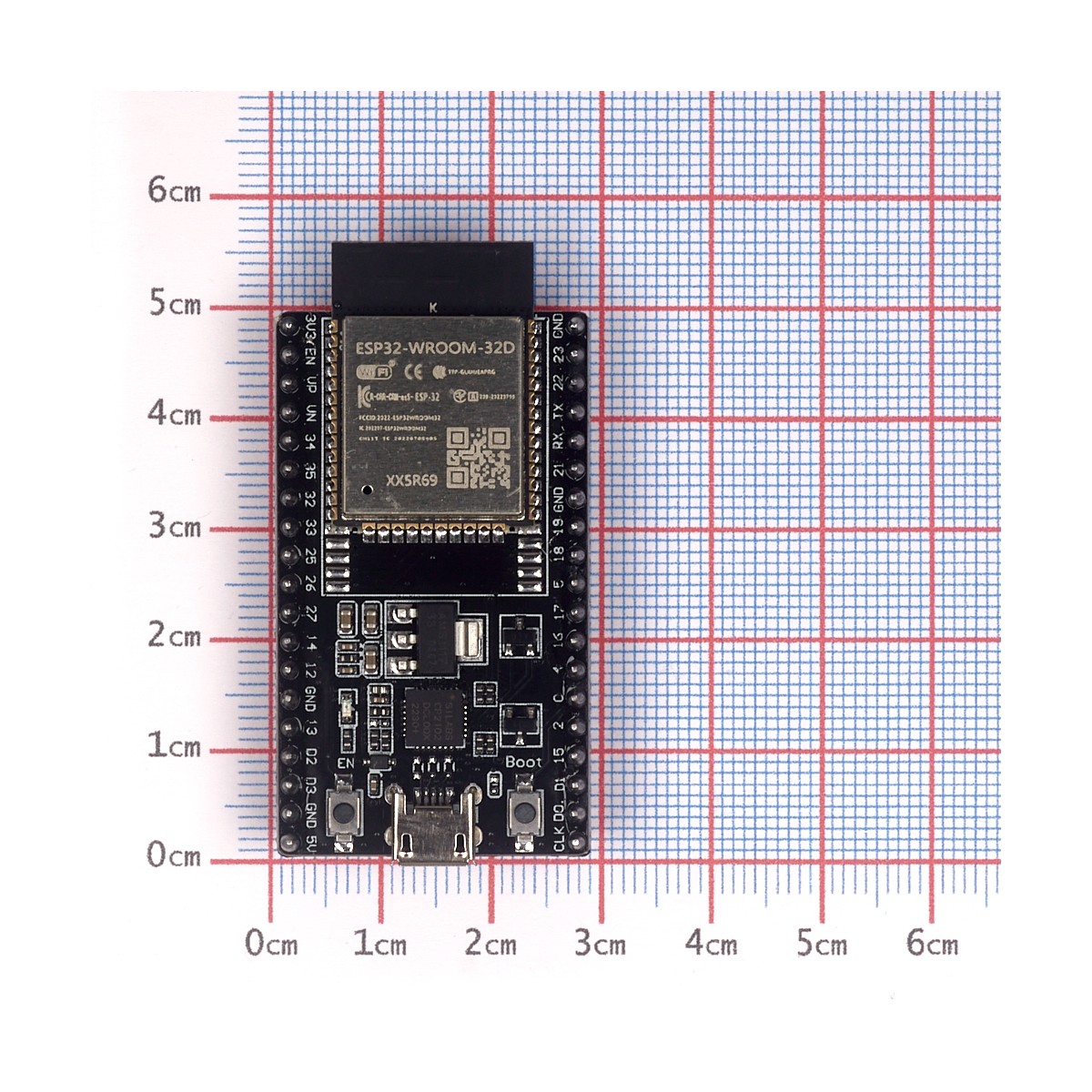

- Dimensiones: 55*28 mm
- Peso: 10.5 gramos
FUNCIONALIDADES
- LED POWER en placa para indicar el encendido
- Regulador de voltaje (3.3V) en placa
- Conector micro-USB para programación y comunicación serial integrado en placa
- Pines con espaciado de 0.1” para insertarlo directamente sobre un protoboard
- Pulsador ENABLE (RESET)
- Pulsador BOOT para seleccionar modo de inicio (Bootloader o Flash)
- RESET automático al subir un sketch
- El Bootloader integrado permite programarlo con el entorno de desarrollo Arduino sin necesidad de un programador externo
INSTRUCCIONES DE PROGRAMACIÓN
- Instalar la librería de la familia de placas ESP32 [tutorial]
- Verificar el puerto serial COM asignado por la PC en el Administrador de dispositivos de Windows.
- En el IDE ARDUINO/tools/boards/ESP32 Arduino: seleccionar la placa "ESP32 Dev Module".
- Click en "Cargar/Upload" el sketch.
- No es necesario presionar el pulsador "EN" o "BOOT" para que inicie la carga del programa, por tener RESET automático.
LINKS
- Datasheet SoC ESP32
- Datasheet SoM ESP-WROOM-32D
- Pinout ESP-WROOM-32D

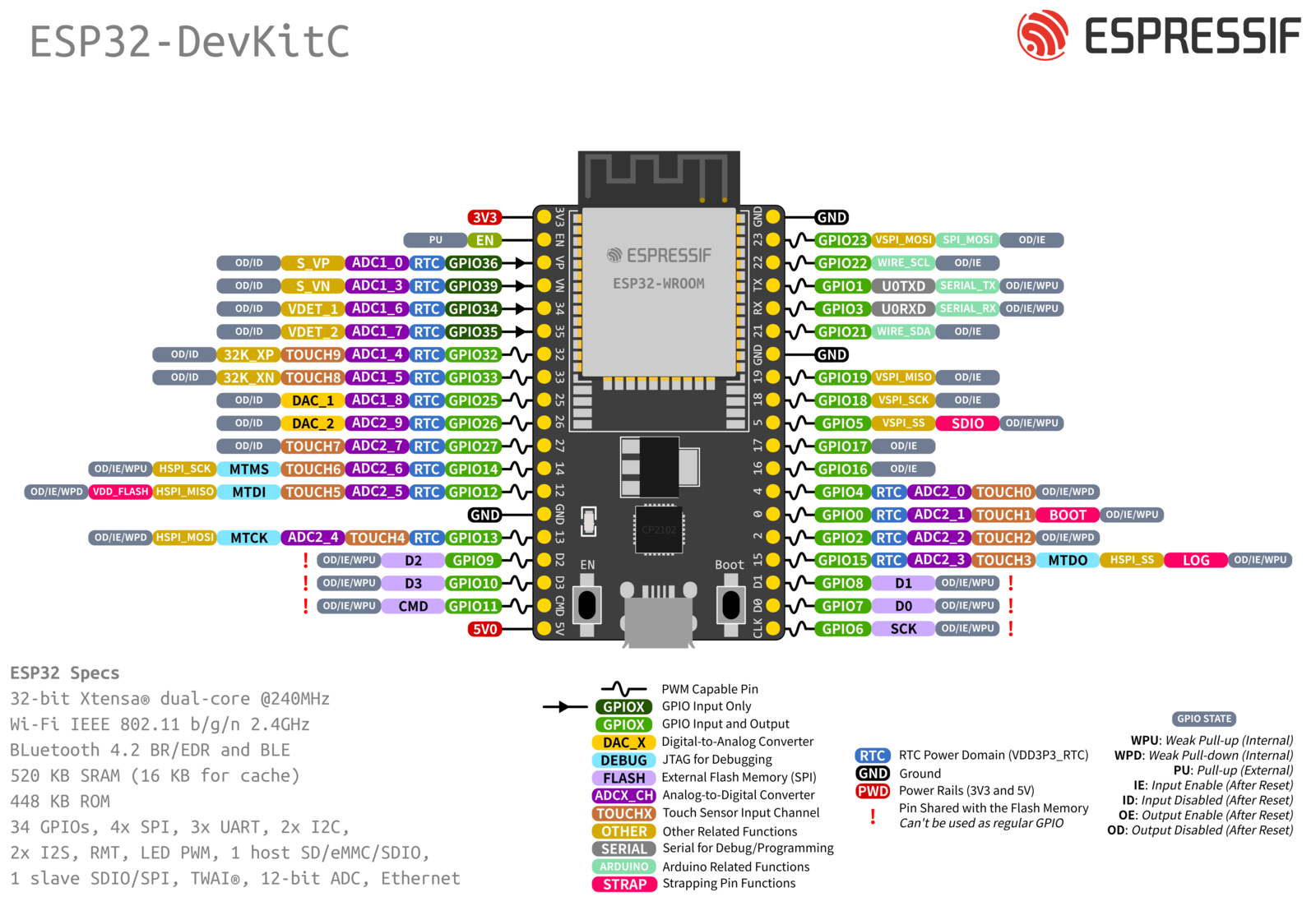

- Pinout ESP32-DevKitC V4 38PIN
- Guia de inicio ESP32-DevKitC V4
- Diagrama de bloques hardware
- Esquemático NodeMCU-32 38PIN
- Comunidad plataforma ESP32
- Proyecto: LuaNode [Github]
- ESP-IDF: Espressif IoT Development Framework [Github]
- Core Tarjetas Arduino: Arduino core for the ESP32 [Github]
- Tutorial: Manual básico ESP32 con Arduino IDE [puntoflotante.net]
- Tutorial: Guía de inicio ESP32(RandommNerd)
