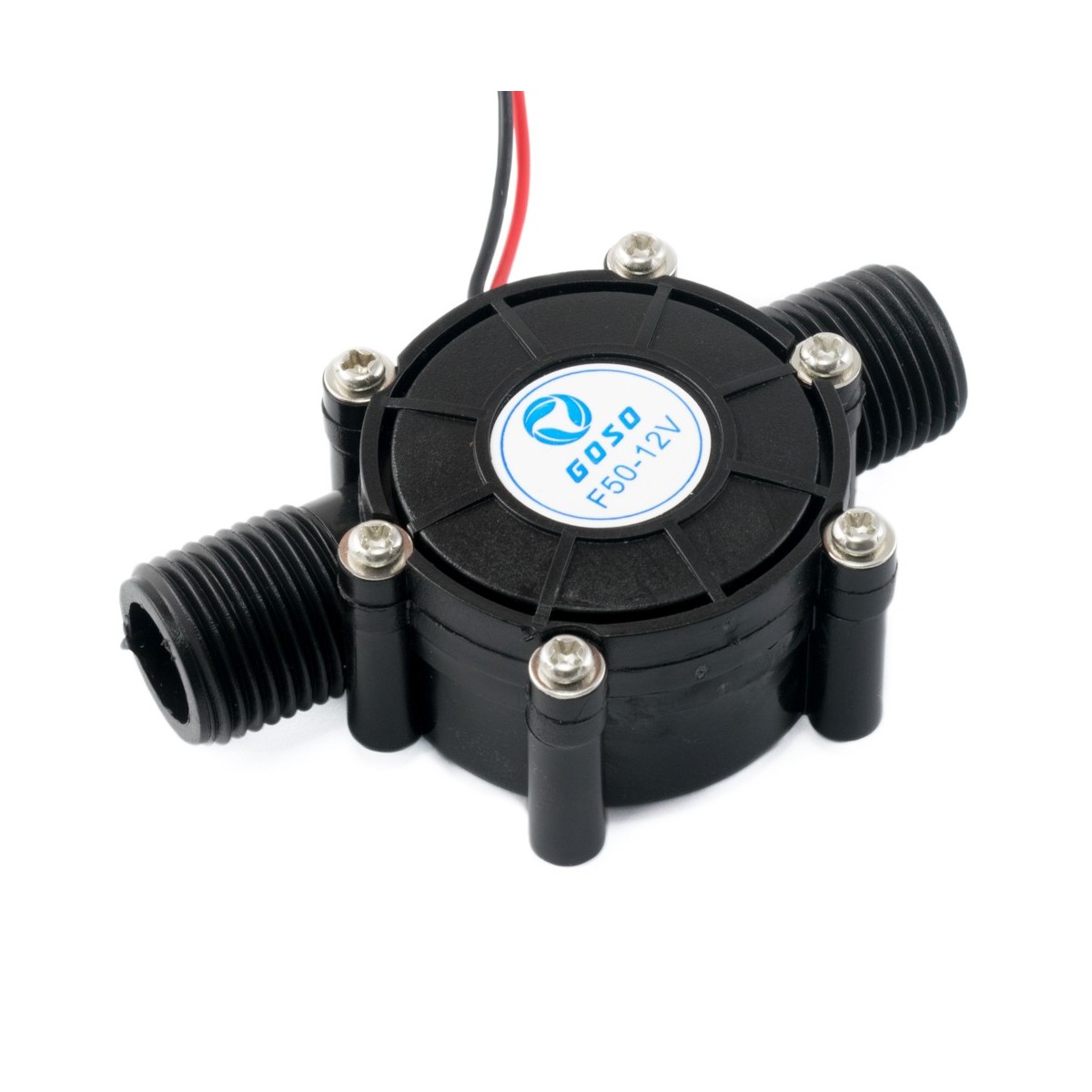

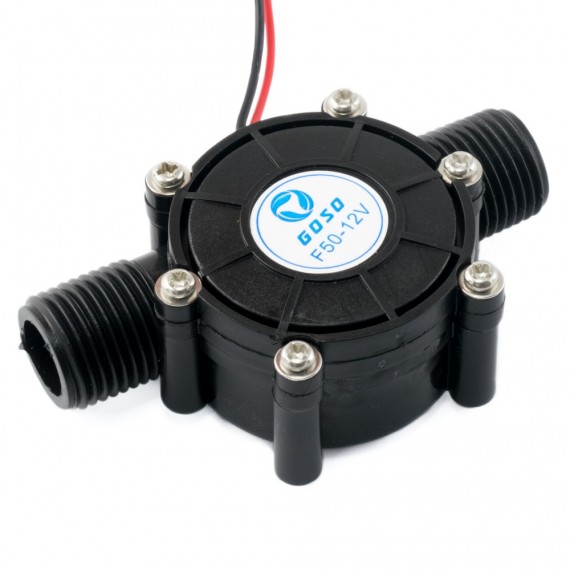

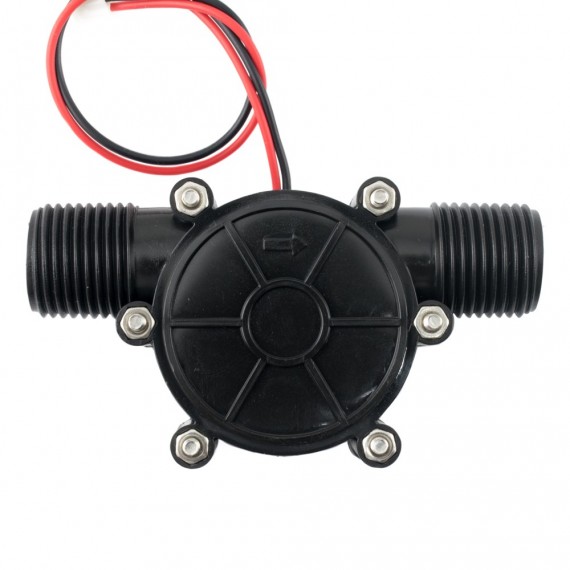

Hidro generador turbina F50-12V

INFO

El mini generador de electricidad de corriente continua (DC) F50-12V tiene por función transformar la energía cinética del flujo de agua en energía eléctrica. Internamente posee una turbina y un generador eléctrico brushless, la salida del generador está rectificada y regulada para un máximo de 12V DC(nominal). Es importante tener en cuenta que mientras más corriente se le pida al generador, la turbina opondrá mayor resistencia al flujo de agua, pudiendo llegar a bajar el voltaje si el flujo de agua no es suficiente.

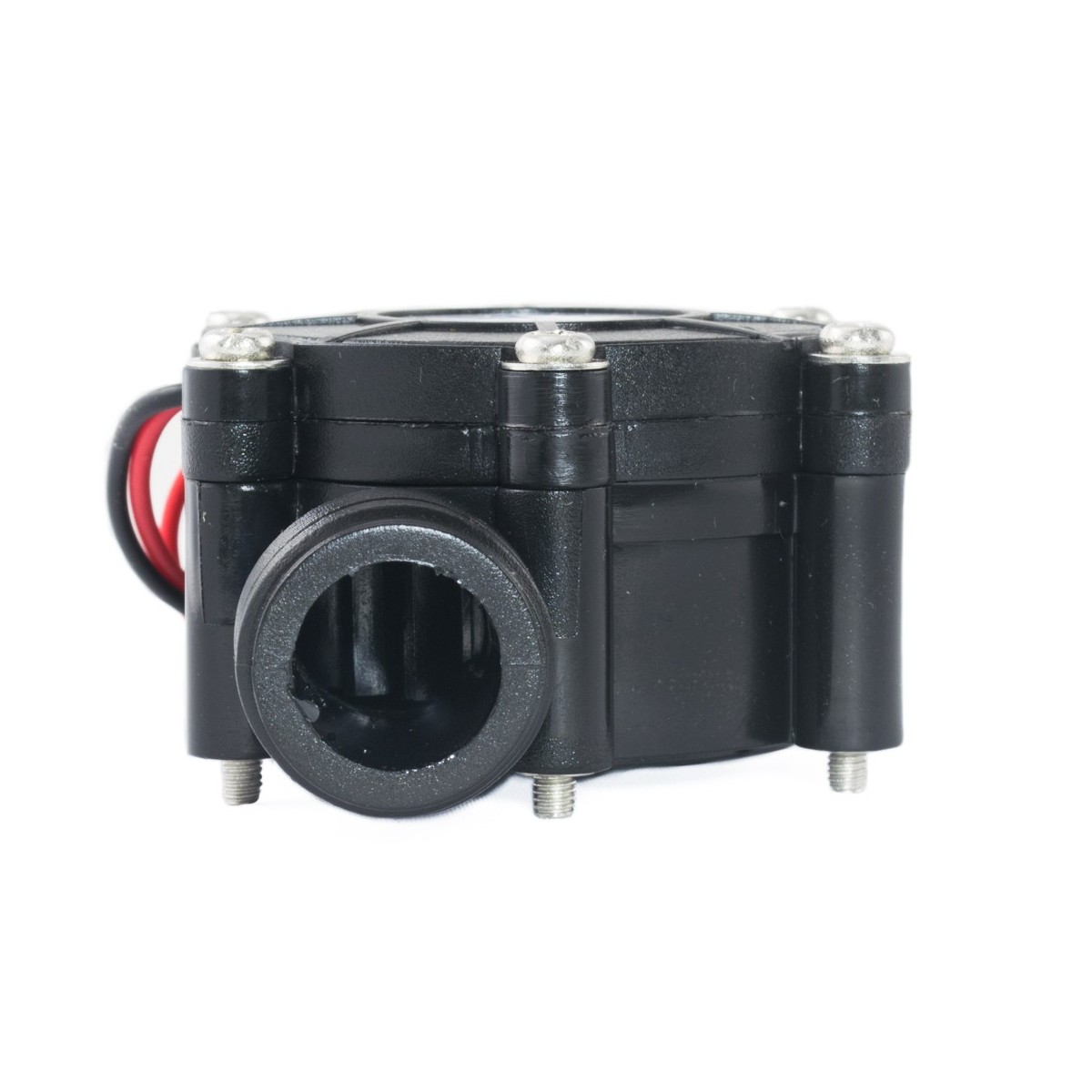

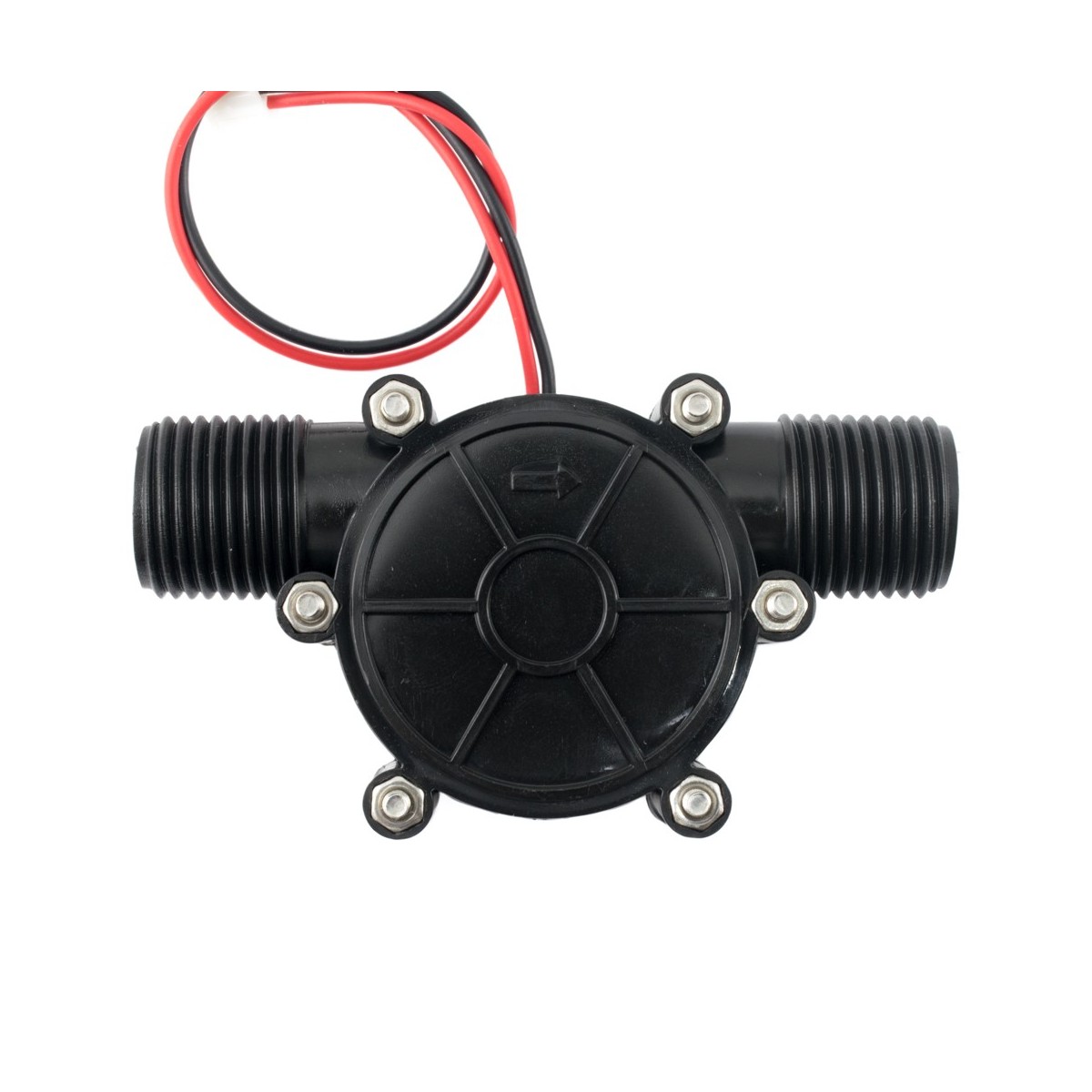

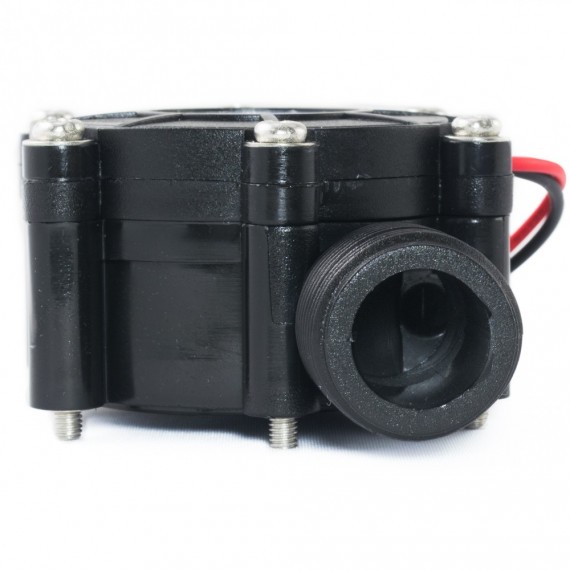

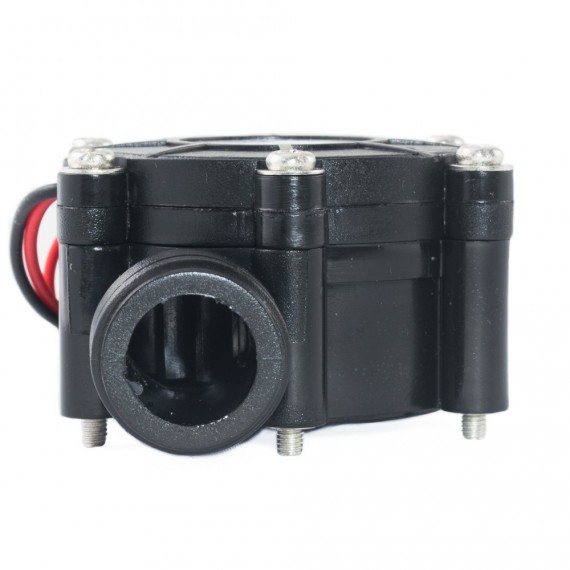

La carcasa del generador está fabricada en plástico ABS y la turbina está totalmente aislada del generador y rectificador. Posee conexión de rosca NPT macho de 1/2", usualmente encontradas en las tuberías domésticas. Para su instalación recomendamos utilizar una Unión universal con rosca 1/2" NPT de PVC en cada extremo.

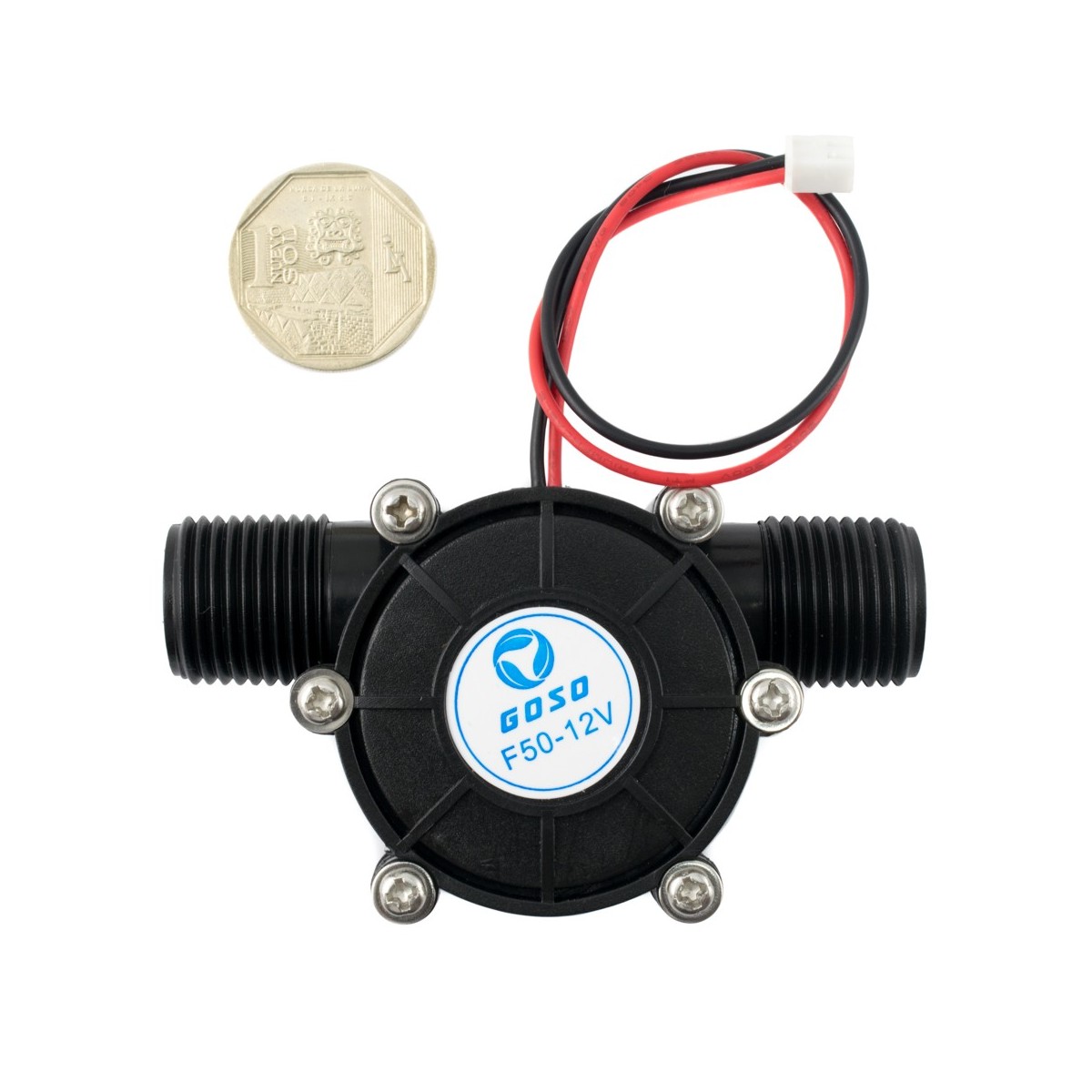

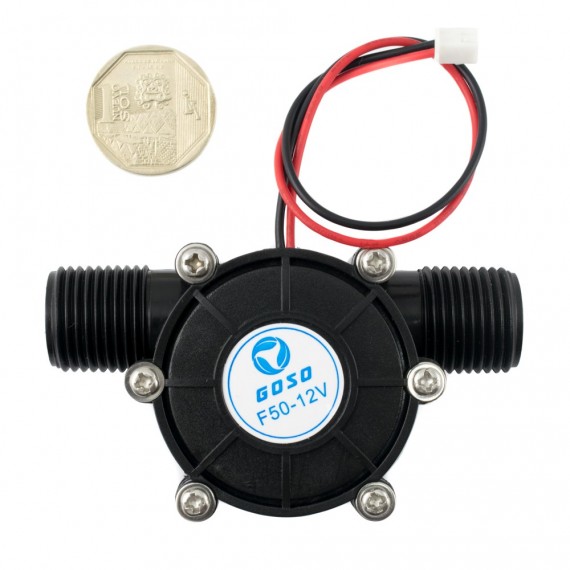

La salida eléctrica consta de 2 cables: VCC y GND. Si bien es posible conectar directamente la salida a nuestros proyectos, lo recomendable es utilizar un Conversor Step-Up-Down como intermedio para asegurar un correcto funcionamiento y evitar daños en nuestro circuito.

ESPECIFICACIONES TÉCNICAS

• Modelo: F50-12V
• Voltaje de salida: 12V DC (@caudal de agua de 4L/min)
• Corriente de salida: 0 ~ 220 mA
• Resistencia línea a línea: 10,5 ± 0,5 Ω
• Potencia de salida máx: 2.64W (@12V, 220mA)
• Espacio axial libre: 0.2 - 1.0 mm
• Conector: Rosca 1/2" NPS macho
• Presión de trabajo: 0 ~ 1.0 MPa
• Presión agua abierta máx.: 1.2 MPa (12 bar)
• Presión agua cerrada máx.: 0.6 MPa (6 bar)
• Presión de arranque: 0.05 MPa  (0.5 bar)
• Rango de flujo/caudal: 2.5 ~ 20 L/min (presión 0.05 ~ 0.2 MPa)
• Voltaje de salida al comenzar a fluir el agua: DC 2.5V con flujo de agua de 3.5L/min
• Tiempo de vida: 3000 h
• Ruido mecánico: <55dB
• Rango de temperatura de trabajo: 5°C ~ 85°C
• Dimensiones: 86.5*49*32 mm
• Peso: 92 gramos
