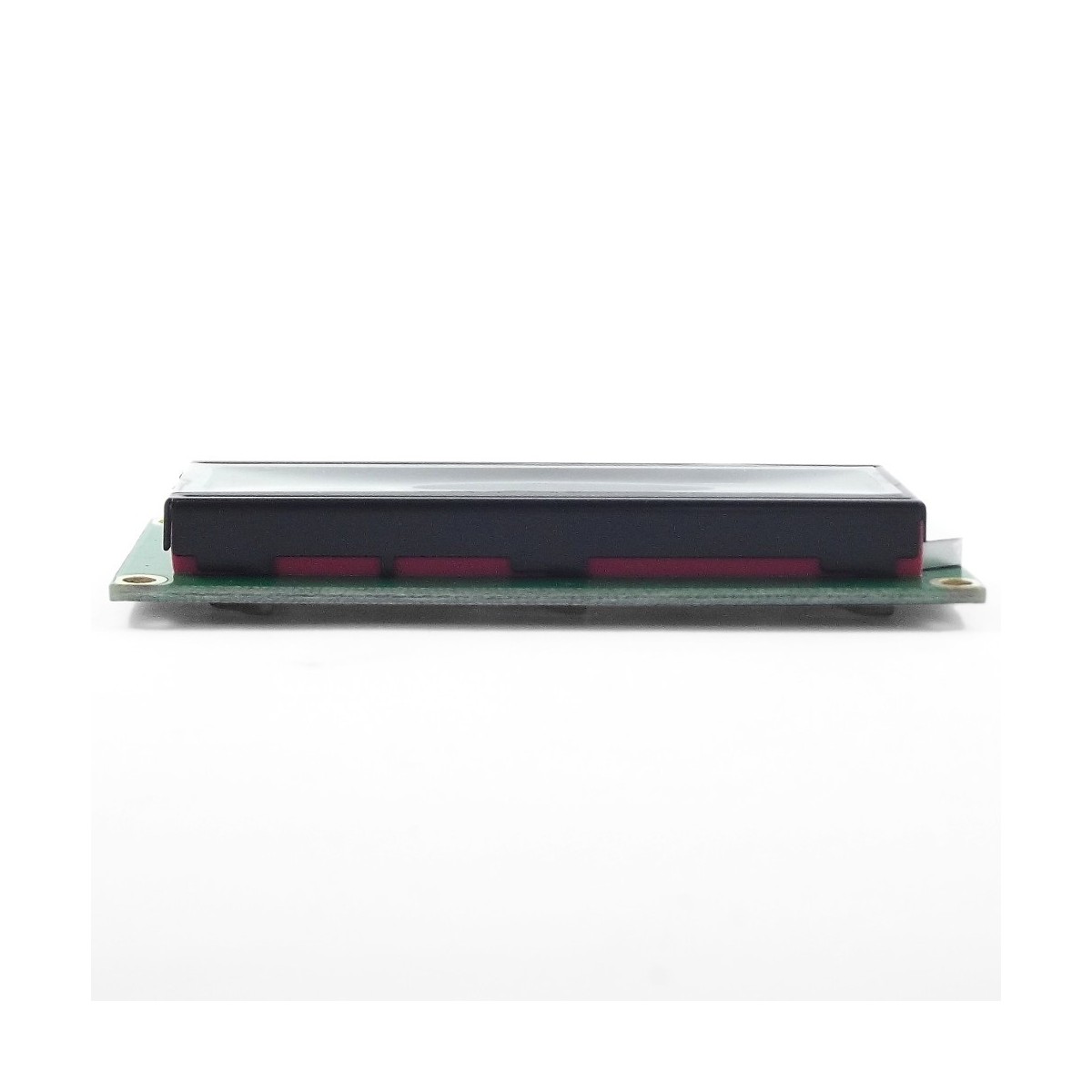

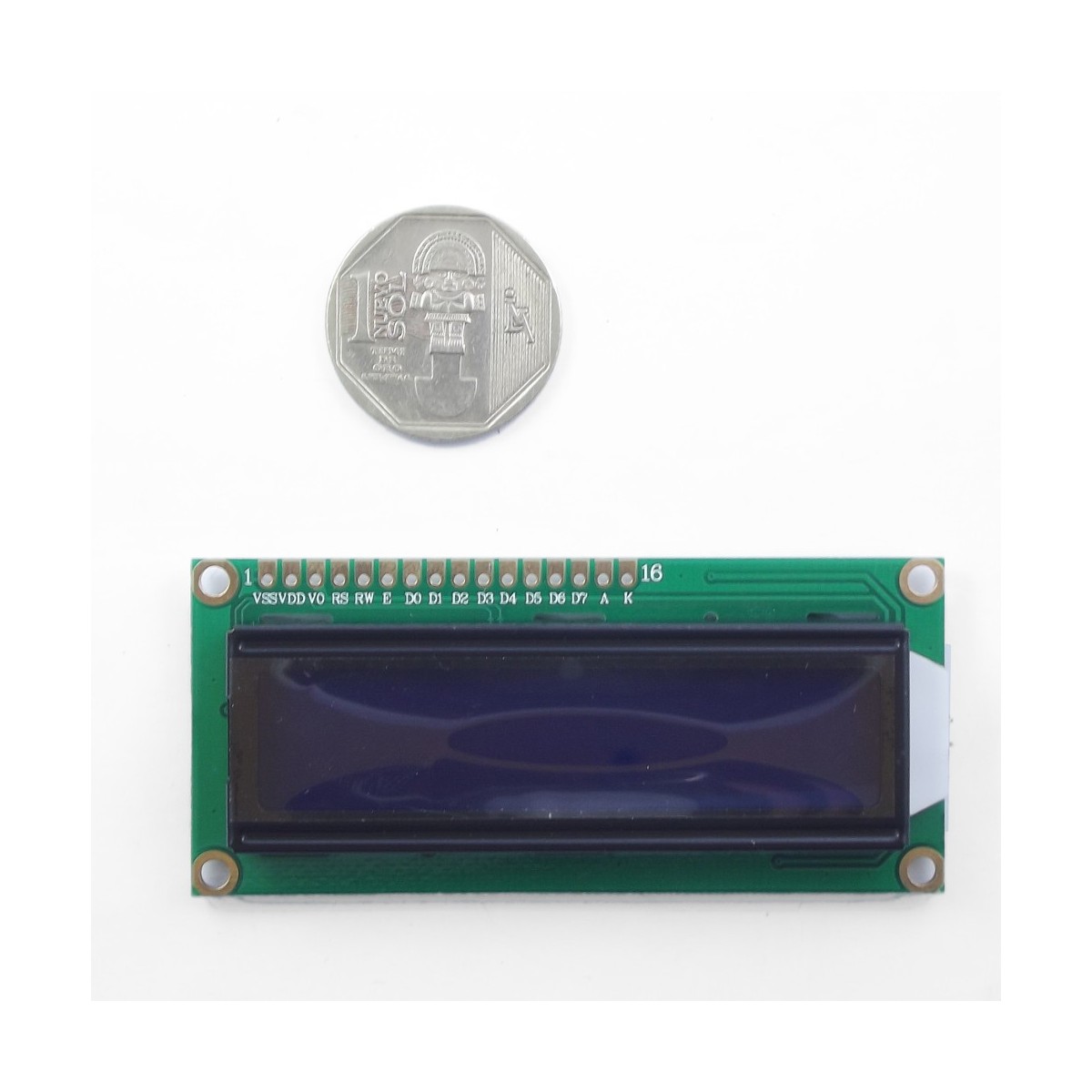

Display Alfanumérico LCD 1602 - 3.3V azul

INFO

Los sistemas digitales embebidos como Arduino/PIC/ESP8266/ESP32/RaspberryPi u otros trabajan únicamente con lógica binaria (0 y 1), es por eso que para "leer" los datos empleamos pantallas o displays alfanuméricos LCD. El Display LCD1602 permite mostrar texto/números/caracteres, además hacer debugging o correcciones en nuestros proyectos sobre todo cuando se trabaja con sensores y procesamiento de datos. Esta versión del LCD1602 es especial al operar a 3.3V tanto para su alimentación como para la comunicación, lo cual es muy útil en proyectos basados en microcontroladores de 3.3V como ESP8266/ESP32/RaspberryPi/Teensy y la gama más avanzada de Arduino como Arduino Due.

El LCD 1602 posee 2 filas y 16 columnas de dígitos alfanuméricos, funciona con el controlador interno HD44780, que es un integrado muy utilizado y para el cual existe amplia documentación. Para conectar la pantalla LCD a nuestro Arduino/PIC se necesitan 6 pines: 2 de control y 4 de datos. En cuanto a la programación en Arduino ya se incluye por defecto la librería LiquidCrystal, que incluye ejemplos de prueba.

Si bien es posible conectar directamente la pantalla LCD a nuestro Arduino, es una buena opción utilizar un Adaptador LCD paralelo a serial I2C y de esa forma ahorrar pines, trabajando con solo 2 pines del puerto I2C. Se debe alimentar el Mod. Adapt. LCD a I2C con 3.3V.

NOTA: Para controlar el contraste es necesario utilizar un potenciómetro de 10K (No incluido)

ESPECIFICACIONES TÉCNICAS

• Voltaje de Operación: 3.3V
• Interface de comunicación: Paralelo 4 u 8 bits
• Color texto: Blanco
• Backlight: Azul
• Filas: 2
• Columnas: 16
• No incluye pines/headers

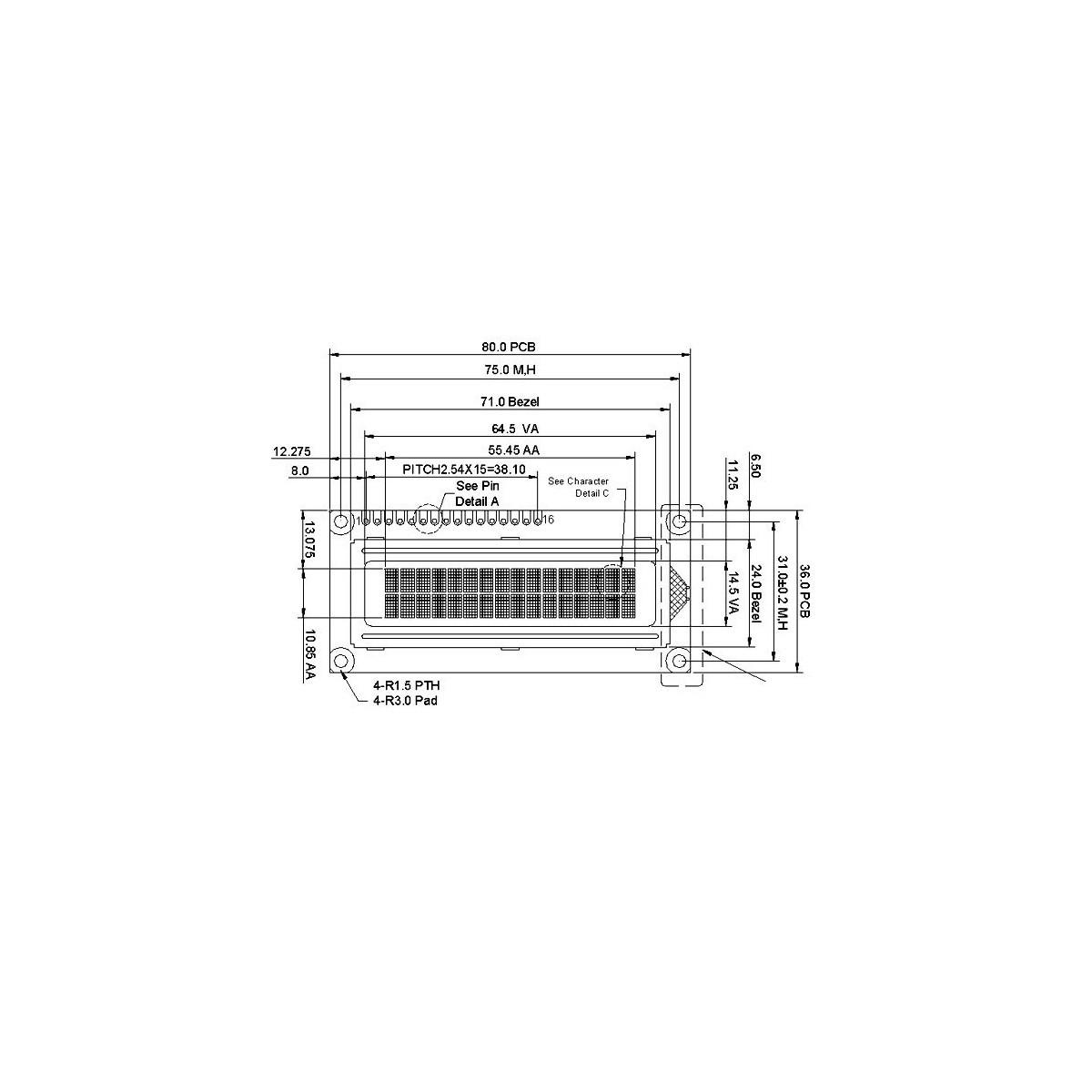

• Dimensiones Pantalla: 64.5*14.5 mm
• Dimensiones externas: 80.0*36.0 mm

LINKS

• Datasheet
• Libreria Arduino LiquidCrystral
• Tutorial
• Tutorial Adafruit

NUESTROS TUTORIALES

• Tutorial LCD, conectando tu arduino a un LCD1602 y LCD2004

• Tutorial LCD con I2C, controla un LCD con solo dos pines

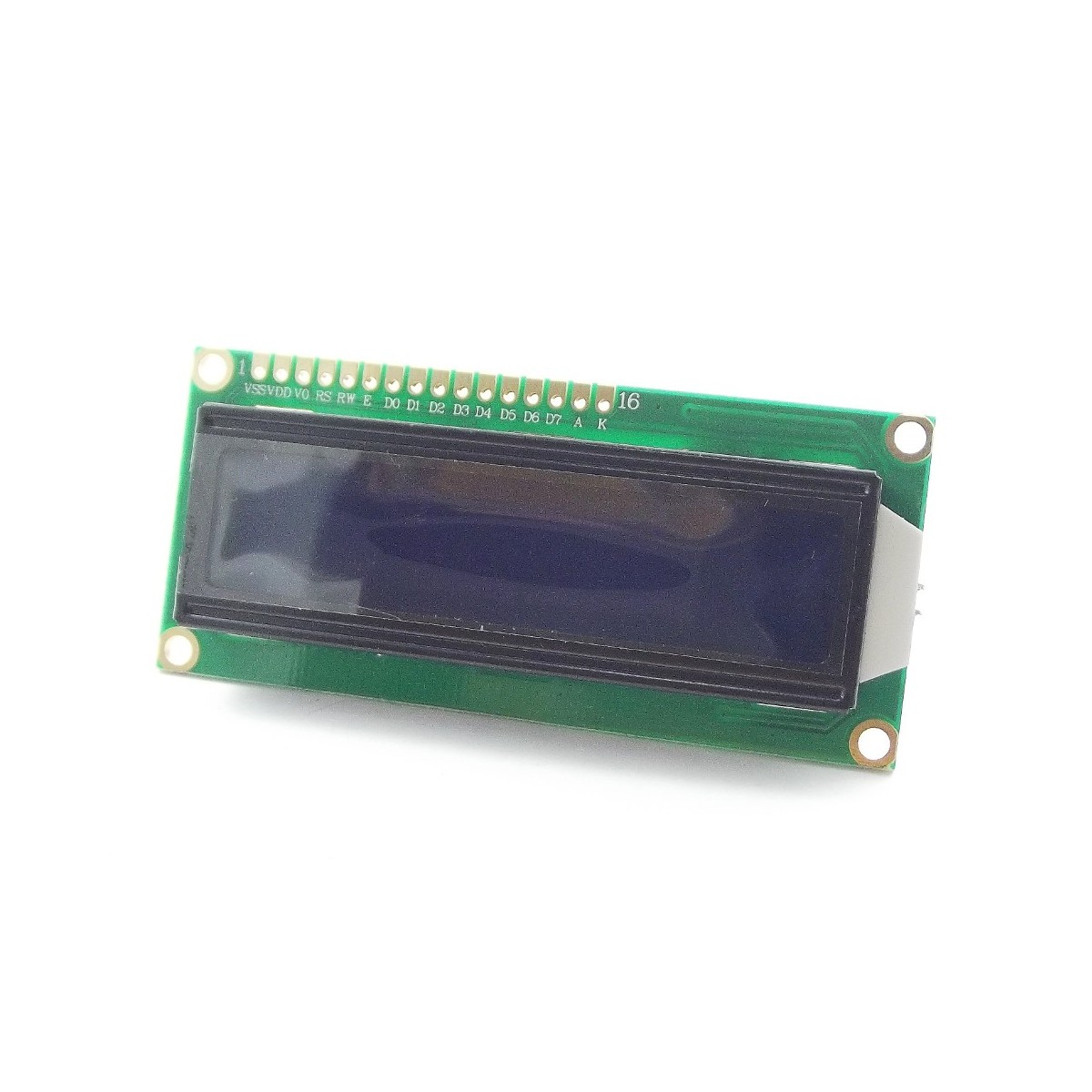

PINES

CÓDIGO EJEMPLO

// Código de ejemplo uso LCD
// naylampmechatronics.com

#include <LiquidCrystal.h>

// Conexiones:
// RS (LCD pin 4) con Arduino pin 12
// RW (LCD pin 5) con Arduino pin 11
// Enable (LCD pin 6) con Arduino pin 10
// LCD pin 15 con Arduino pin 13
// LCD pins d4, d5, d6, d7 con Arduino pins 5, 4, 3, 2
LiquidCrystal lcd(12, 11, 10, 5, 4, 3, 2);

int backLight = 13;    // pin 13 controla el encendido/apagado del backlight

void setup()
{
  pinMode(backLight, OUTPUT);
  digitalWrite(backLight, HIGH); // Enciende el backlight. Para apagar usar LOW en lugar de HIGH
  lcd.begin(16,2);              // columnas y filas, usar 16,2.
  lcd.clear();                  // pantalla en blanco
  lcd.setCursor(0,0);           // Mover el cursor a la primera fila y primera columuna
  lcd.print("    NAYLAMP     ");      // Texto de muestra, modificable
  lcd.setCursor(0,1);           // Mover Cursor a la segunda fila
  lcd.print("  MECHATRONICS  ");


}

void loop()
{


}
